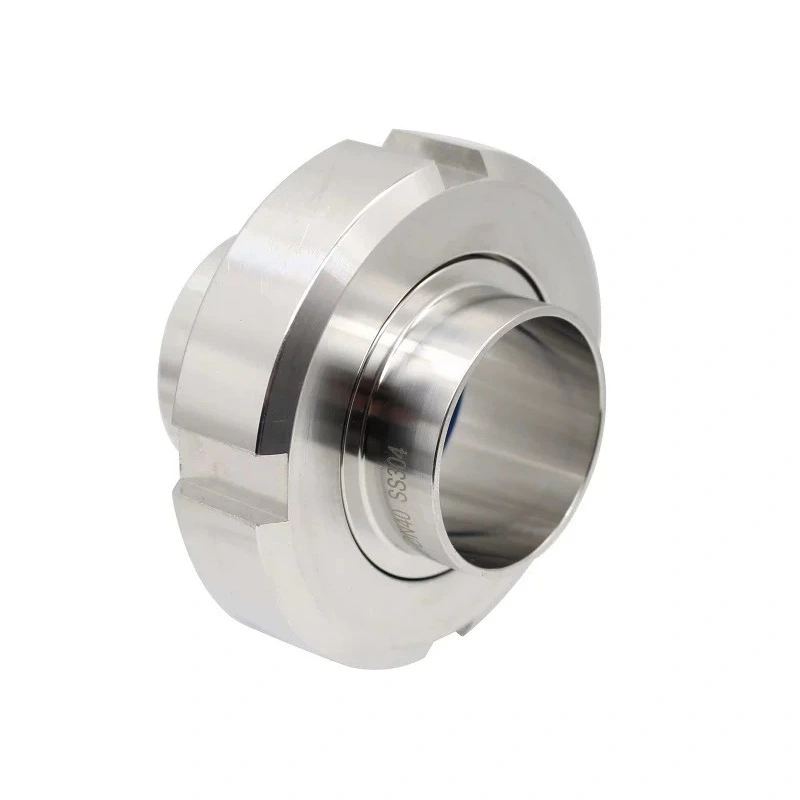

ข้อต่อท่อ SMS Union ที่ถูกสุขลักษณะ

ข้อต่อท่อ SMS Union ที่ถูกสุขลักษณะผลิตจากสแตนเลส SUS304 / 1.4301 หรือ SUS316L / 1.4404 และ ออกแบบตามข้อกำหนดด้านสุขอนามัยของสหภาพ SMS 1145 การเชื่อมต่อด้วยเครื่องจักรที่แม่นยำและพื้นผิวการปิดผนึกช่วยได้ รักษาข้อต่อที่เชื่อถือได้ในขณะที่พื้นผิวภายในเรียบช่วยลดการกักเก็บผลิตภัณฑ์ภายในสายการผลิต

ข้อต่อท่อ AVM SMS Union เหมาะสำหรับผลิตภัณฑ์นม อาหารและเครื่องดื่ม การกลั่นเบียร์ เภสัชกรรม เทคโนโลยีชีวภาพ เครื่องสำอาง และระบบแปรรูปของเหลวที่ถูกสุขลักษณะอื่นๆ โดยเฉพาะอย่างยิ่งในเรื่องความสะอาดและการบำรุงรักษาท่อที่สะดวก มีความสำคัญ

โครงสร้างการเชื่อมต่อและวัสดุ

1. SMS 1145 มาตรฐานสุขอนามัย

สหภาพได้รับการออกแบบตามข้อกำหนด SMS 1145 สำหรับการเชื่อมต่อท่อสุขาภิบาล โครงสร้างที่ได้มาตรฐาน ช่วยอำนวยความสะดวกในการเข้ากันได้กับส่วนประกอบสุขาภิบาล SMS ที่เกี่ยวข้อง และช่วยให้วิศวกรสามารถสร้างบริการได้ ระบบท่อกระบวนการ

รูปแบบยูเนี่ยนมีประโยชน์อย่างยิ่งสำหรับท่อที่ต้องเปิดเป็นระยะเพื่อเปลี่ยนอุปกรณ์ การตรวจสอบ การทำความสะอาด หรือการดัดแปลงสายการผลิต

2. ตัวเลือกสแตนเลส

AVM มีตัวเลือกวัสดุ SUS304 / 1.4301 และ SUS316L / 1.4404

SUS304 เหมาะสำหรับการใช้งานด้านสุขอนามัยทั่วไปที่มีความทนทานต่อการกัดกร่อนมาตรฐานเพียงพอ SUS316L มีความต้านทานการกัดกร่อนสูงกว่า และมักเลือกใช้สำหรับผลิตภัณฑ์ทางเภสัชกรรม เทคโนโลยีชีวภาพ ผลิตภัณฑ์นม และ สภาพแวดล้อมกระบวนการที่มีความต้องการมากขึ้น

การเลือกใช้วัสดุควรพิจารณาถึงตัวกลางในกระบวนการ สารเคมีในการทำความสะอาด อุณหภูมิในการทำงาน และความเหมาะสม ข้อกำหนดของอุตสาหกรรม

3. การกำหนดค่าการเชื่อมต่อแบบยูเนี่ยน

เงื่อนไขการติดตั้งที่แตกต่างกันจำเป็นต้องมีการจัดการการเชื่อมต่อที่แตกต่างกัน AVM SMS Union Pipefitting สามารถทำได้ จัดจำหน่ายในข้อต่อเกลียว ข้อต่อเชื่อม และโครงแบบข้อต่อตัวผู้/ตัวเมีย

ช่วยให้ผู้ซื้อสามารถเลือกโครงสร้างการเชื่อมต่อตามท่อที่มีอยู่ อินเทอร์เฟซอุปกรณ์ วิธีการติดตั้งและข้อกำหนดในการบำรุงรักษา

การปิดผนึกและพื้นผิวภายใน

The sealing interface is one of the most important considerations when selecting a sanitary union. ใช้สหภาพแรงงาน AVM SMS precision-machined sealing surfaces and compatible sanitary sealing materials to help reduce leakage during normal การดำเนินงาน

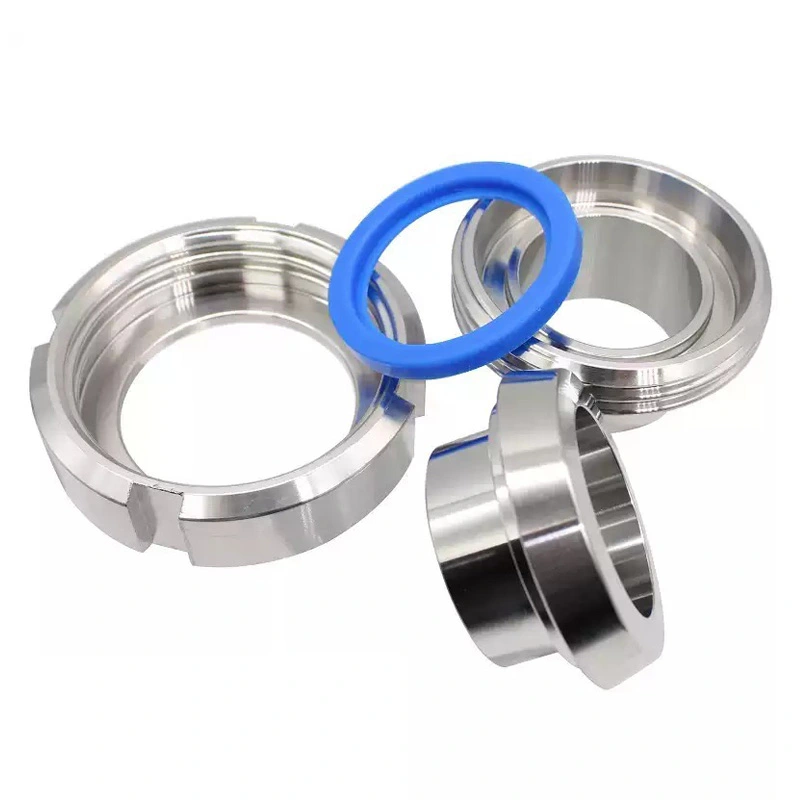

วัสดุซีลที่มีจำหน่ายได้แก่ EPDM, FKM, PTFE และซิลิโคน ทำให้สามารถเลือกการกำหนดค่าการซีลได้ ตามสื่อของกระบวนการและสภาพการทำงาน

ผิวสำเร็จมาตรฐานคือ Ra ≤ 0.8 μm พื้นผิวภายในเรียบช่วยลดพื้นที่ที่ของเหลวในกระบวนการสามารถทำได้ ยังคงอยู่และสนับสนุนขั้นตอนการทำความสะอาดในระบบท่อที่ถูกสุขลักษณะ

จุดเด่นทางเทคนิค

การประกอบและการบำรุงรักษา

1. การถอดประกอบท่ออย่างรวดเร็ว

โครงสร้างแบบยูเนี่ยนทำให้สามารถแยกส่วนประกอบที่เชื่อมต่ออยู่ได้โดยไม่ต้องตัดท่อ สิ่งนี้มีประโยชน์เมื่อ ปั๊ม วาล์ว เครื่องมือ ถัง หรืออุปกรณ์ในกระบวนการอื่นๆ ต้องมีการตรวจสอบหรือเปลี่ยนใหม่

2. การบำรุงรักษาง่ายขึ้น

สำหรับโรงงานที่มีการบำรุงรักษาการผลิตเป็นประจำ การเชื่อมต่อแบบยูเนี่ยนแบบถอดได้สามารถลดงานที่เกี่ยวข้องได้ การเข้าถึงแต่ละส่วนของระบบท่อ

การเชื่อมต่อควรประกอบโดยใช้ปะเก็นและวิธีการขันให้แน่น ควรกระชับมากเกินไป หลีกเลี่ยงเพราะอาจทำให้ส่วนประกอบซีลเสียหายหรือส่งผลต่อประสิทธิภาพการเชื่อมต่อ

3. เหมาะสำหรับระบบ CIP และ SIP

การติดตั้งท่อ SMS Union Union ที่ถูกสุขลักษณะสามารถรวมเข้ากับระบบท่อสุขาภิบาลโดยใช้การทำความสะอาด CIP และ SIP ขั้นตอน โดยที่วัสดุและซีลที่เลือกนั้นเข้ากันได้กับสารเคมีทำความสะอาด อุณหภูมิ ความดันและสภาวะการฆ่าเชื้อ

Hygienic Design Considerations

การเชื่อมต่อด้านสุขอนามัยจำเป็นต้องมีมากกว่าการเชื่อมแบบกลไก รูปทรงภายใน โครงสร้างการปิดผนึก การตกแต่งพื้นผิวและการเลือกใช้วัสดุล้วนส่งผลต่อการควบคุมการทำความสะอาดและการปนเปื้อน

ข้อต่อท่อ AVM Hygienic SMS Union ใช้เส้นทางการไหลภายในที่ราบรื่นและโครงสร้างสแตนเลสเพื่อลด การเก็บรักษาผลิตภัณฑ์และสนับสนุนการประมวลผลที่ถูกสุขลักษณะ

สำหรับโครงการด้านเภสัชกรรม เทคโนโลยีชีวภาพ อาหาร และผลิตภัณฑ์จากนม ผู้ซื้อควรประเมินการประกอบท่อที่สมบูรณ์ รวมถึงท่อ อุปกรณ์ ปะเก็น วาล์ว คุณภาพการเชื่อม และขั้นตอนการทำความสะอาด แทนที่จะประเมิน สหภาพแรงงานอย่างอิสระ

การใช้งาน

การแปรรูปผลิตภัณฑ์นม

สหภาพแรงงาน SMS เหมาะสำหรับสายการผลิตผลิตภัณฑ์นมที่ใช้กับนม ครีม โยเกิร์ต และผลิตภัณฑ์นมเหลวอื่นๆ ที่ โครงสร้างการเชื่อมต่อแบบถอดได้มีประโยชน์สำหรับอุปกรณ์ที่ต้องตรวจสอบและทำความสะอาดเป็นประจำ

อาหารและเครื่องดื่ม

สหภาพแรงงานนี้สามารถนำไปใช้ในการผลิตเครื่องดื่ม การแปรรูปอาหารเหลว การขนย้ายส่วนผสม และสาธารณูปโภคด้านสุขอนามัย ท่อที่จำเป็นต้องมีการเชื่อมต่อที่ทำความสะอาดได้

ระบบการต้มเบียร์

ในอุปกรณ์การต้มเบียร์ สหภาพแรงงานสามารถเชื่อมต่อถัง ปั๊ม วาล์ว และท่อส่งกระบวนการผลิตในขณะที่อนุญาตให้เลือกได้ ส่วนประกอบที่ต้องถอดออกเพื่อการบำรุงรักษา

เภสัชกรรมและเทคโนโลยีชีวภาพ

โครงสร้าง SUS316L และวัสดุปิดผนึกที่เข้ากันได้ทำให้ข้อต่อยูเนี่ยนเหมาะสำหรับท่อกระบวนการสะอาดที่ใช้ สิ่งอำนวยความสะดวกด้านเภสัชกรรมและเทคโนโลยีชีวภาพ ควรเลือกความต้องการวัสดุและพื้นผิวขั้นสุดท้ายตาม ข้อกำหนดกระบวนการเฉพาะ

การแปรรูปเครื่องสำอางและเคมี

สหภาพสามารถนำไปใช้กับสายการผลิตของเหลวสุขาภิบาลสำหรับเครื่องสำอางและผลิตภัณฑ์เคมีที่เหมาะสมที่ไหน จำเป็นต้องมีความต้านทานการกัดกร่อน การทำความสะอาด และการเชื่อมต่อที่สามารถบำรุงรักษาได้

การเลือกวัสดุซีล

วัสดุซีลจริงควรได้รับการยืนยันกับสื่อของกระบวนการและสภาพการทำงานก่อนสั่งซื้อ

คู่มือการเลือกสหภาพ SMS

1. เลือกขนาดที่ถูกต้อง

ช่วงที่ใช้ได้คือ DN10–DN100 ขนาดข้อต่อควรสอดคล้องกับการเชื่อมต่อท่อหรืออุปกรณ์ที่มีอยู่ แทนที่จะเลือกตามอัตราการไหลที่คาดหวังเท่านั้น

2. เลือกเกรดสแตนเลส

SUS304 เหมาะสำหรับงานสุขาภิบาลทั่วไปหลายประเภท ในขณะที่ SUS316L ปกตินิยมสำหรับการกัดกร่อนที่สูงกว่า ความต้านทานและสภาวะกระบวนการที่ถูกสุขลักษณะที่มีความต้องการมากขึ้น

3. ยืนยันประเภทการเชื่อมต่อ

การกำหนดค่าแบบเกลียว แบบเชื่อม และแบบตัวผู้/ตัวเมียนั้นตอบสนองความต้องการในการติดตั้งที่แตกต่างกัน ผู้ซื้อควรตรวจสอบ อินเทอร์เฟซไปป์ไลน์ที่มีอยู่ก่อนที่จะเลือกสหภาพ

4. ยืนยันตราประทับ

EPDM, FKM, PTFE และซิลิโคนมีคุณสมบัติทนต่อสารเคมีและอุณหภูมิที่แตกต่างกัน ควรมีตราประทับ เลือกตามกระบวนการจริงและสภาวะการทำความสะอาด

การจัดหา AVM และการสนับสนุนทางเทคนิค

AVM จำหน่ายข้อต่อท่อยูเนี่ยน SMS ที่ถูกสุขลักษณะในขนาดต่างๆ เกรดสแตนเลส รูปแบบการเชื่อมต่อ และวัสดุปิดผนึกสำหรับโครงการท่อกระบวนการที่ถูกสุขลักษณะ

เมื่อขอใบเสนอราคา ผู้ซื้อสามารถระบุขนาด DN, เกรดวัสดุ, ประเภทการเชื่อมต่อ, วัสดุซีล, ปริมาณ พื้นผิว และการใช้งาน

สำหรับผลิตภัณฑ์นม อาหาร เครื่องดื่ม ยา เทคโนโลยีชีวภาพ เครื่องสำอาง และโครงการกระบวนการทำความสะอาดอื่นๆ AVM สามารถยืนยันได้ การกำหนดค่าที่เหมาะสมและเอกสารทางเทคนิคที่มีอยู่ตามข้อกำหนดการสั่งซื้อเฉพาะ

คำถามที่พบบ่อย

1. AVM SMS Union ปฏิบัติตามมาตรฐานใด

ผลิตภัณฑ์นี้ได้รับการออกแบบตามข้อกำหนดด้านสุขอนามัยของสหภาพ SMS 1145 และมีไว้สำหรับสุขอนามัยที่เข้ากันได้ ระบบท่อกระบวนการ

2. มีวัสดุอะไรบ้าง?

ตัวเลือกวัสดุมาตรฐานคือ SUS304 / 1.4301 และ SUS316L / 1.4404 ควรเลือกเกรดที่เหมาะสม ตามข้อกำหนดของกระบวนการปานกลางและการกัดกร่อน

3. มีขนาดอะไรบ้าง?

ช่วงขนาดมาตรฐานคือ DN10 ถึง DN100 ขนาดที่ต้องการควรจับคู่กับท่อสุขาภิบาลที่มีอยู่และ การเชื่อมต่ออุปกรณ์

4. สามารถจัดหาวัสดุซีลชนิดใดได้บ้าง?

ตัวเลือกที่ใช้ได้ ได้แก่ EPDM, FKM, PTFE และซิลิโคน วัสดุที่ถูกต้องขึ้นอยู่กับสื่อของกระบวนการ อุณหภูมิ ความดัน สารเคมีทำความสะอาด และสภาวะการฆ่าเชื้อ

5. SMS Union เหมาะสำหรับ CIP และ SIP หรือไม่

ใช่. สหภาพสามารถรวมเข้ากับระบบสุขาภิบาลที่เข้ากันได้กับ CIP/SIP โดยมีเงื่อนไขว่าการปิดผนึกที่เลือก วัสดุและชุดประกอบการเชื่อมต่อที่สมบูรณ์เหมาะสำหรับสภาพการทำความสะอาดและการฆ่าเชื้อที่เกิดขึ้นจริง

6. อะไรคือความแตกต่างระหว่างการเชื่อมต่อแบบเชื่อมและการเชื่อมต่อแบบยูเนี่ยน?

การเชื่อมต่อแบบเชื่อมจะสร้างข้อต่อท่อแบบถาวร ในขณะที่การเชื่อมต่อแบบยูเนี่ยนจะทำให้การเชื่อมต่อแบบถอดได้ SMS unions are มีประโยชน์อย่างยิ่งในกรณีที่ต้องมีการตรวจสอบ เปลี่ยน หรือถอดประกอบอุปกรณ์หรือส่วนท่ออย่างสม่ำเสมอ

7. SUS316L จำเป็นสำหรับการใช้งานด้านเภสัชกรรมหรือไม่

การใช้งานด้านเภสัชกรรมบางประเภทไม่จำเป็นต้องมีการกำหนดค่าวัสดุเหมือนกัน อย่างไรก็ตาม โดยทั่วไปจะเลือกใช้ SUS316L สำหรับสภาพแวดล้อมกระบวนการที่ถูกสุขลักษณะและไวต่อการกัดกร่อนที่ต้องการ ควรกำหนดเกรดวัสดุขั้นสุดท้าย ตามข้อกำหนดกระบวนการ

8. มีพื้นผิวแบบใดบ้าง?

ผิวสำเร็จมาตรฐานคือ Ra ≤ 0.8 μm หากโครงการต้องการข้อกำหนดพื้นผิวที่แตกต่างกัน ก็ควรจะเป็นเช่นนั้น ยืนยันกับ AVM ก่อนการผลิต

9. ระยะเวลาในการผลิตคือเท่าไร?

ระยะเวลารอคอยการผลิตมาตรฐานคือ 7-10 วัน กำหนดการจริงขึ้นอยู่กับปริมาณการสั่งซื้อ ความพร้อมของวัสดุ ข้อมูลจำเพาะของผลิตภัณฑ์และข้อกำหนดในการปรับแต่ง คำสั่งซื้อเร่งด่วนควรได้รับการยืนยันกับ AVM ก่อนสั่งซื้อ

10. เงื่อนไขการชำระเงินคืออะไร?

เงื่อนไขมาตรฐานคือเงินฝาก 30% และยอดคงเหลือ 70% ก่อนจัดส่งโดย T/T หรือ L/C ควรชำระเงินคำสั่งซื้อที่มีมูลค่าน้อย ให้ครบถ้วนก่อนการผลิต

11. SMS union ถูกบรรจุเพื่อการส่งออกอย่างไร?

สินค้าบรรจุในกล่องกระดาษและกล่องไม้อย่างปลอดภัยเพื่อการขนส่งระหว่างประเทศ การจัดบรรจุภัณฑ์ สามารถยืนยันได้ตามปริมาณการสั่งซื้อและข้อกำหนดในการจัดส่ง
