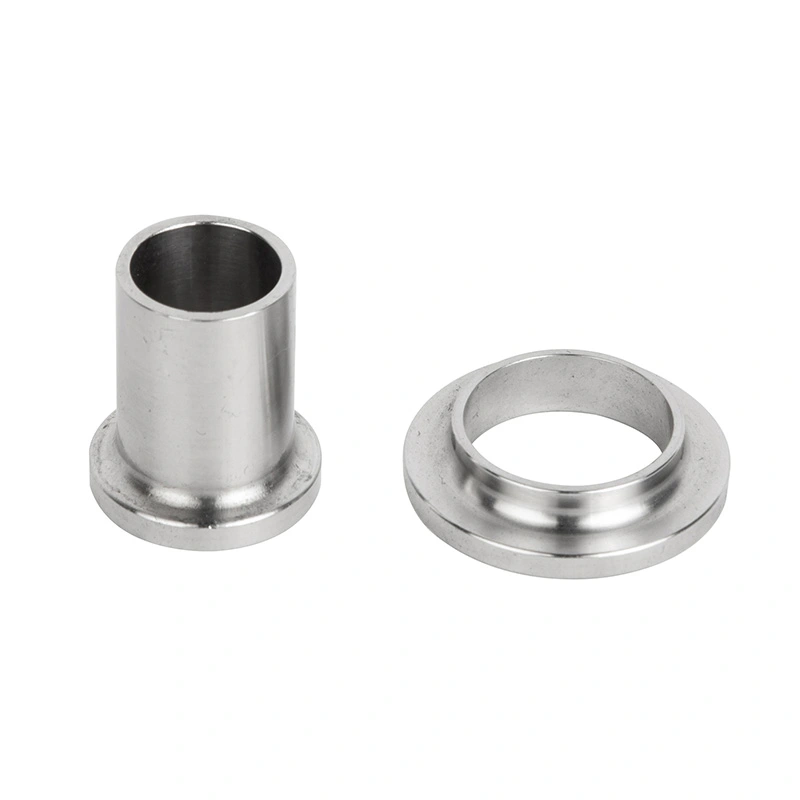

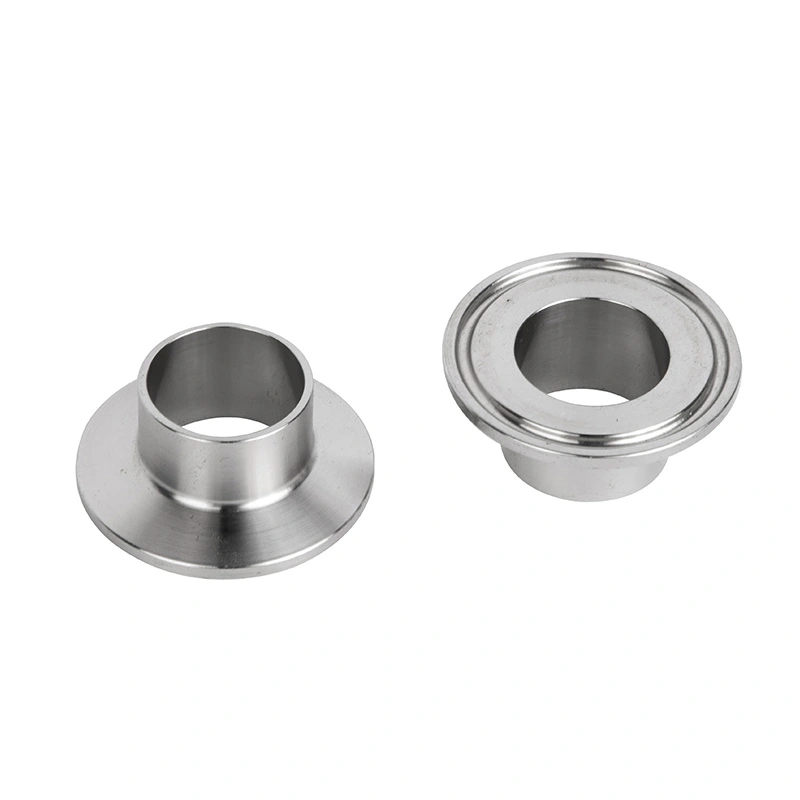

ปลอกโลหะที่ถูกสุขลักษณะ BS 4825

ปลอกโลหะ BS 4825 ที่ถูกสุขลักษณะส่วนใหญ่ผลิตจากสแตนเลส 316L (1.4404) สำหรับการใช้งานที่ต้องการ ทนต่อการกัดกร่อน ความแข็งแรงทางกล และประสิทธิภาพด้านสุขอนามัยที่ดี นอกจากนี้ยังมีตัวเลือกสแตนเลส 304 อีกด้วย พร้อมใช้งานสำหรับการใช้งานที่ความต้องการวัสดุมีความต้องการน้อย

ได้รับการออกแบบตามมาตรฐาน BS 4825 ส่วนที่ 3 ข้อต่อเฟอร์รูลมีขนาดตั้งแต่ 1/2" ถึง 8" เครื่องจักรที่มีความแม่นยำ หน้าซีลและพื้นผิวภายในเรียบช่วยลดการกักเก็บผลิตภัณฑ์และสนับสนุนขั้นตอนการทำความสะอาด CIP/SIP

มาตรฐานการเชื่อมต่อและวัสดุ

1. บี 4825 ตอนที่ 3

ปลอกโลหะ AVM เป็นไปตามข้อกำหนดด้านขนาดที่เกี่ยวข้องกับปลอกโลหะที่ถูกสุขอนามัย BS 4825 Part 3 มันถูกออกแบบมา สำหรับใช้กับการเชื่อมต่อแคลมป์สุขาภิบาลที่เข้ากันได้ ช่วยให้สามารถเชื่อมต่ออุปกรณ์กระบวนการและส่วนท่อได้ และตัดการเชื่อมต่อโดยไม่ต้องตัดหรือเชื่อมท่อใหม่

ทำให้การเชื่อมต่อเหมาะสำหรับระบบที่มีการตรวจสอบ ทำความสะอาด การเปลี่ยนส่วนประกอบเป็นประจำ หรือ จำเป็นต้องมีการบำรุงรักษาอุปกรณ์

2. สแตนเลส 316L

สแตนเลส 316L / 1.4404 เป็นวัสดุมาตรฐานสำหรับการใช้งานที่ต้องการความต้านทานการกัดกร่อนที่สูงขึ้นและ ประสิทธิภาพที่ถูกสุขลักษณะ โดยทั่วไปจะเลือกใช้สำหรับยา เทคโนโลยีชีวภาพ ผลิตภัณฑ์นม อาหาร และมีความบริสุทธิ์สูง ระบบกระบวนการ

สแตนเลส 304 มีให้เลือกใช้เป็นทางเลือกสำหรับการใช้งานที่เหมาะสมกับกระบวนการปานกลางและ สภาพแวดล้อมไม่จำเป็นต้องมีความต้านทานการกัดกร่อนเพิ่มเติมที่ 316L

การเลือกใช้วัสดุควรขึ้นอยู่กับสื่อในกระบวนการ สารเคมีในการทำความสะอาด อุณหภูมิในการทำงาน และความเหมาะสม ข้อกำหนดของโครงการ

3. การเชื่อมต่อ Tri-Clamp

ปลอกโลหะ BS 4825 ที่ถูกสุขลักษณะใช้การเชื่อมต่อแคลมป์สุขาภิบาลที่ทำงานร่วมกับปะเก็นและแคลมป์ที่เข้ากันได้ นี้ การกำหนดค่าช่วยให้สามารถประกอบและถอดประกอบการเชื่อมต่อได้ค่อนข้างรวดเร็วเมื่อเทียบกับแบบถาวร การเชื่อมต่อแบบเชื่อม

เพื่อการปิดผนึกที่ถูกต้อง ควรเลือกปลอกโลหะ ปะเก็น และแคลมป์เป็นชุดที่เข้ากันได้กับขนาดที่ตรงกัน

การตกแต่งพื้นผิวและความสะอาด

สภาพพื้นผิวภายในของข้อต่อเฟอร์รูลสุขาภิบาลส่งผลโดยตรงต่อการเก็บรักษาผลิตภัณฑ์และประสิทธิภาพการทำความสะอาด เอวีเอ็ม BS 4825 Ferrule ใช้พื้นผิวภายในเรียบพร้อมผิวสำเร็จมาตรฐานที่ Ra ≤ 0.8 μm

การเจาะแบบเรียบช่วยลดพื้นที่ที่สารตัวกลางในกระบวนการผลิตสามารถสะสมและสนับสนุนการทำความสะอาดและการระบายน้ำที่มีประสิทธิภาพมากขึ้น ปลอกโลหะสามารถรวมเข้ากับระบบท่อสุขาภิบาลโดยใช้ขั้นตอน CIP และ SIP โดยมีเงื่อนไขว่า การประกอบที่สมบูรณ์และส่วนประกอบการปิดผนึกนั้นเหมาะสมกับสภาวะการทำความสะอาดและการฆ่าเชื้อที่ระบุ

สำหรับการใช้งานที่มีความบริสุทธิ์สูง ผู้ซื้อสามารถระบุพื้นผิวที่ต้องการและเอกสารประกอบก่อนการผลิตได้

มาตรฐานด้านสุขอนามัยและการปฏิบัติตามข้อกำหนด

ปลอกโลหะ AVM Hygienic BS 4825 ได้รับการออกแบบมาสำหรับระบบการประมวลผลที่ถูกสุขอนามัยซึ่งมีโครงสร้าง วัสดุที่ถูกสุขลักษณะ ความเข้ากันได้ สภาพพื้นผิว และความสะอาดเป็นสิ่งสำคัญ สามารถเลือกโครงร่างผลิตภัณฑ์ได้ตาม เป็นไปตามข้อกำหนดที่เกี่ยวข้องกับมาตรฐานสุขอนามัย 3-A หลักการออกแบบที่ถูกสุขอนามัยของ EHEDG และการสัมผัสกับอาหารของ FDA ข้อกำหนดด้านวัสดุ

ข้อกำหนดการปฏิบัติตามข้อกำหนดที่บังคับใช้นั้นขึ้นอยู่กับเกรดสเตนเลส พื้นผิว วัสดุปะเก็น และ การกำหนดค่าการเชื่อมต่อที่สมบูรณ์ AVM สามารถยืนยันเอกสารที่เกี่ยวข้องตามผลิตภัณฑ์เฉพาะได้ และข้อกำหนดของโครงการ

1. 3-A ข้อกำหนดด้านสุขอนามัย

สำหรับการใช้งานแปรรูปอาหารและผลิตภัณฑ์จากนม สามารถระบุปลอกโลหะได้ตามสุขอนามัย 3-A ที่บังคับใช้ ข้อกำหนด โดยคำนึงถึงพื้นผิวสัมผัสผลิตภัณฑ์เรียบ ความสะอาด และการเชื่อมต่อที่ถูกสุขลักษณะ การออกแบบ

2. การออกแบบตามหลักสุขลักษณะของ EHEDG

ปลอกโลหะสามารถรวมเข้ากับระบบท่อที่ได้รับการออกแบบตามหลักการออกแบบที่ถูกสุขอนามัยของ EHEDG โดยเฉพาะ สำหรับการใช้งานที่ต้องการการเก็บรักษาผลิตภัณฑ์ต่ำ การทำความสะอาดที่มีประสิทธิภาพ และสภาวะกระบวนการที่ถูกสุขลักษณะ

3. ข้อกำหนดด้านวัสดุของ FDA

สำหรับการใช้งานด้านอาหารและเครื่องดื่มที่เกี่ยวข้องกับการสัมผัสกับผลิตภัณฑ์ สามารถใช้วัสดุที่เหมาะสมและการกำหนดค่าการปิดผนึกได้ เลือกตามข้อกำหนดของ FDA ที่เกี่ยวข้อง เอกสารเฉพาะของ FDA ควรได้รับการยืนยันตาม การกำหนดค่าวัสดุและปะเก็นที่ให้มา

จุดเด่นทางเทคนิค

ขนาดปลอกโลหะทั่วไป BS 4825

ขนาดต่อไปนี้ครอบคลุมถึงขนาดปลอกโลหะทั่วไปที่จัดมาให้สำหรับการใช้งานท่อสุขาภิบาล ผู้ซื้อควรยืนยัน OD ท่อที่ต้องการและขนาดการเชื่อมต่อก่อนสั่งซื้อ

การใช้งานตามความต้องการของกระบวนการ

1. การวางท่อกระบวนการชีวเภสัชภัณฑ์

ปลอกโลหะสามารถใช้ในสายการผลิตสุขาภิบาลสำหรับการถ่ายโอนของเหลว การเชื่อมต่ออุปกรณ์ และกระบวนการทำความสะอาด ระบบ โครงสร้างแคลมป์ยังทำให้สามารถถอดส่วนประกอบที่เชื่อมต่ออยู่เพื่อตรวจสอบและบำรุงรักษาได้

2. การผลิตอาหารและเครื่องดื่ม

การใช้งานทั่วไป ได้แก่ การแปรรูปเครื่องดื่ม การผลิตอาหารเหลว การขนย้ายส่วนผสม และประโยชน์ด้านสุขอนามัย ระบบที่ต้องการความต้านทานการกัดกร่อนและการเชื่อมต่อท่อที่ทำความสะอาดได้

3. การแปรรูปผลิตภัณฑ์นม

ปลอกโลหะสแตนเลส 316L เหมาะสำหรับนม ครีม โยเกิร์ต และระบบแปรรูปนมอื่นๆ ที่ถูกสุขลักษณะ การเชื่อมต่อและการทำความสะอาดบ่อยครั้งเป็นส่วนหนึ่งของการผลิตตามปกติ

4. ระบบการต้มเบียร์

ปลอกโลหะ BS 4825 ที่ถูกสุขลักษณะสามารถติดตั้งในอุปกรณ์การผลิตเบียร์และเครื่องดื่มที่ถูกสุขลักษณะ รวมถึงท่อ การเชื่อมต่อระหว่างถัง ปั๊ม วาล์ว และส่วนประกอบกระบวนการอื่นๆ

5. การถ่ายโอนของเหลวที่มีความบริสุทธิ์สูง

สำหรับระบบของเหลวที่มีความบริสุทธิ์สูง พื้นผิวภายในที่เรียบและการเชื่อมต่อแคลมป์สุขาภิบาลจะช่วยสร้างความสะอาดได้ การจัดวางท่อ ควรเลือกวัสดุขั้นสุดท้าย ผิวสำเร็จ ปะเก็น และขั้นตอนการทำความสะอาดตามนั้น ตามข้อกำหนดกระบวนการ

การเลือกปลอกโลหะสำหรับผู้ซื้อ

1. ยืนยันขนาดท่อ

ปลอกโลหะต้องตรงกับเส้นผ่านศูนย์กลางภายนอกของท่อจริงและขนาด BS 4825 ที่ใช้งานได้ ขนาดท่อที่กำหนดเพียงอย่างเดียว ไม่ควรใช้เมื่อสั่งซื้อชิ้นส่วนทดแทน

2. เลือกเกรดวัสดุ

โดยทั่วไปแล้ว 316L เป็นที่นิยมสำหรับความต้องการด้านสุขอนามัย เภสัชกรรม เทคโนโลยีชีวภาพ ผลิตภัณฑ์นม และไวต่อการกัดกร่อน การใช้งาน สามารถพิจารณาเกรด 304 ได้เมื่อความต้านทานการกัดกร่อนเพียงพอสำหรับสภาพแวดล้อมของกระบวนการ

3. ตรวจสอบพื้นผิวเสร็จสิ้น

ผิวเคลือบ Ra ≤ 0.8 μm มาตรฐานเหมาะสำหรับการใช้งานด้านสุขอนามัยหลายประเภท โครงการที่มีความสะอาดเข้มงวดยิ่งขึ้น ข้อกำหนดสามารถระบุผิวสำเร็จที่เรียบเนียนขึ้นได้หากมี

4. จับคู่ปะเก็นและแคลมป์

ปลอกโลหะสุขาภิบาลต้องใช้ปะเก็นและแคลมป์ที่เข้ากันได้เพื่อสร้างการเชื่อมต่อที่สมบูรณ์ ขนาดและ วัสดุของส่วนประกอบเหล่านี้ควรได้รับการตรวจสอบร่วมกันเพื่อให้แน่ใจว่าการประกอบและการปิดผนึกเหมาะสม

5. พิจารณาเงื่อนไขการทำความสะอาด

ผู้ซื้อควรจัดเตรียมสารเคมีทำความสะอาด อุณหภูมิ สภาวะการฆ่าเชื้อ และการปฏิบัติงานตามที่คาดหวัง สภาพแวดล้อมเมื่อเลือกส่วนประกอบปลอกโลหะและซีลสำหรับระบบ CIP/SIP

การจัดหา AVM และการสนับสนุนทางเทคนิค

AVM จัดหาปลอกโลหะสุขาภิบาล BS 4825 สำหรับโครงการวางท่อที่ถูกสุขลักษณะซึ่งต้องการขนาด เกรดวัสดุที่แตกต่างกัน การตกแต่งพื้นผิว และการกำหนดค่าการเชื่อมต่อ

สำหรับใบเสนอราคาและการยืนยันทางเทคนิค ผู้ซื้อสามารถระบุท่อ OD เกรดวัสดุ ปริมาณ ผิวสำเร็จ ความต้องการปะเก็นและการใช้งาน

สำหรับโครงการด้านเภสัชกรรม เทคโนโลยีชีวภาพ อาหาร ผลิตภัณฑ์นม เครื่องดื่ม และโครงการที่มีความบริสุทธิ์สูง AVM สามารถยืนยันความเกี่ยวข้องได้ การกำหนดค่าผลิตภัณฑ์และเอกสารทางเทคนิคที่มีอยู่ตามข้อกำหนดการสั่งซื้อเฉพาะ

คำถามที่พบบ่อย

1. AVM BS 4825 Ferrule ปฏิบัติตามมาตรฐานใด

ปลอกโลหะได้รับการออกแบบตามข้อกำหนด BS 4825 Part 3 สำหรับปลอกโลหะที่ถูกสุขลักษณะและมีไว้สำหรับการใช้งานร่วมกันได้ ระบบท่อหนีบสุขาภิบาล

2. มีวัสดุอะไรบ้างสำหรับปลอกโลหะ?

วัสดุมาตรฐานคือสแตนเลส 316L / 1.4404 นอกจากนี้ยังสามารถจัดหาสแตนเลส 304 ได้อย่างเหมาะสม การใช้งาน

3. มีขนาดอะไรบ้าง?

ช่วงขนาดที่ให้มาคือ 1/2" ถึง 8" ขนาดทั่วไป ได้แก่ 1/2", 1", 2", 3", 4" และ 6" ขนาดที่แน่นอนควร ได้รับการยืนยันกับมาตรฐานท่อที่ต้องการก่อนสั่งซื้อ

4. ปลอกโลหะเหมาะสำหรับการใช้งานด้านเภสัชกรรมหรือไม่?

ใช่. ปลอกโลหะสามารถใช้ในระบบท่อสุขาภิบาลยาและเทคโนโลยีชีวภาพเมื่อวัสดุที่เลือก การตกแต่งพื้นผิว ปะเก็น และการกำหนดค่าระบบที่สมบูรณ์ตรงตามข้อกำหนดด้านสุขอนามัยของโครงการ

5. ผลิตภัณฑ์รองรับข้อกำหนด 3-A, EHEDG และ FDA หรือไม่

สามารถกำหนดค่าปลอกโลหะได้ตามข้อกำหนดที่เกี่ยวข้องกับ 3-A, EHEDG และ FDA การปฏิบัติตามข้อกำหนดที่แน่นอน และเอกสารประกอบขึ้นอยู่กับวัสดุ พื้นผิว ปะเก็น และโครงร่างเฉพาะของผลิตภัณฑ์ ผู้ซื้อควร ยืนยันเอกสารที่จำเป็นกับ AVM ก่อนสั่งซื้อ

6. พื้นผิวมาตรฐานคืออะไร?

ผิวสำเร็จมาตรฐานคือ Ra ≤ 0.8 μm หากโครงการต้องการข้อกำหนดพื้นผิวที่แตกต่างกัน ผู้ซื้อควรทำ ระบุรายละเอียดที่จำเป็นเมื่อขอใบเสนอราคา

7. ปลอกโลหะสามารถใช้ในระบบ CIP และ SIP ได้หรือไม่?

ใช่. ปลอกโลหะสามารถรวมเข้ากับระบบท่อสุขาภิบาลที่เข้ากันได้กับ CIP/SIP การเชื่อมต่อที่สมบูรณ์ การประกอบรวมทั้งปะเก็นและแคลมป์จะต้องเหมาะสมกับสภาพการทำความสะอาดและการฆ่าเชื้อที่เกิดขึ้นจริง

8. ปลอกโลหะรวมถึงแคลมป์สุขาภิบาลและปะเก็นหรือไม่?

ปลอกโลหะเป็นส่วนประกอบการเชื่อมต่อท่อ สามารถระบุแคลมป์และปะเก็นที่เข้ากันได้ตามโครงการ ข้อกำหนด ผู้ซื้อควรยืนยันว่าพวกเขาต้องการปลอกโลหะเดี่ยวหรือชุดประกอบการเชื่อมต่อที่สมบูรณ์

9. ฉันจะเลือกระหว่างสแตนเลส 304 และ 316L ได้อย่างไร

โดยทั่วไปแนะนำให้ใช้สแตนเลส 316L เพื่อความทนทานต่อการกัดกร่อนที่สูงขึ้นและการใช้งานที่ถูกสุขลักษณะ สามารถใช้เหล็กกล้าไร้สนิม 304 ได้ในกรณีที่สื่อกระบวนการและสภาพแวดล้อมการทำงานเข้ากันได้กับวัสดุ คุณสมบัติ
