วาล์วเก็บตัวอย่างช่วยเพิ่มความปลอดภัยของกระบวนการและคุณภาพของตัวอย่างได้อย่างไร

มีความน่าเชื่อถือวาล์วสุ่มตัวอย่างเป็นมากกว่าส่วนประกอบการปิดระบบธรรมดา มีบทบาทสำคัญในการรับตัวอย่างกระบวนการที่เป็นตัวแทน ในขณะเดียวกันก็ลดการปนเปื้อน การรั่วไหล การสัมผัสของผู้ปฏิบัติงาน และการสูญเสียผลิตภัณฑ์ ในการแปรรูปทางเคมี ยา การผลิตอาหารและเครื่องดื่ม ปิโตรเคมี การบำบัดน้ำ และการใช้งานทางอุตสาหกรรมอื่นๆ วาล์วเก็บตัวอย่างที่เหมาะสมสามารถปรับปรุงความแม่นยำของตัวอย่าง และทำให้การสุ่มตัวอย่างตามปกติปลอดภัยและมีประสิทธิภาพมากขึ้น คู่มือนี้จะอธิบายวิธีการทำงานของวาล์วเก็บตัวอย่าง เหตุใดการออกแบบจึงมีความสำคัญ ประเภทและการใช้งานหลัก ปัญหาการติดตั้งทั่วไป แนวทางปฏิบัติในการบำรุงรักษา และปัจจัยทางเทคนิคที่สำคัญที่วิศวกรควรพิจารณาก่อนระบุโซลูชันการเก็บตัวอย่าง

สารบัญ

1. วาล์วเก็บตัวอย่างคืออะไร?
2. เหตุใดวาล์วเก็บตัวอย่างจึงมีความสำคัญในกระบวนการทางอุตสาหกรรม
3. วาล์วเก็บตัวอย่างทำงานอย่างไร
4. วาล์วเก็บตัวอย่างประเภทหลัก
5. วาล์วเก็บตัวอย่างใช้ที่ไหน?
6. ปัจจัยสำคัญที่ส่งผลต่อประสิทธิภาพของวาล์วเก็บตัวอย่าง
7. ปัญหาในการสุ่มตัวอย่างทั่วไปและสาเหตุ
8. แนวทางปฏิบัติในการติดตั้งและบำรุงรักษา
9. โซลูชันวาล์วเก็บตัวอย่างจาก AVM
10. คำถามที่พบบ่อย
11. บทสรุป

1. วาล์วเก็บตัวอย่างคืออะไร?

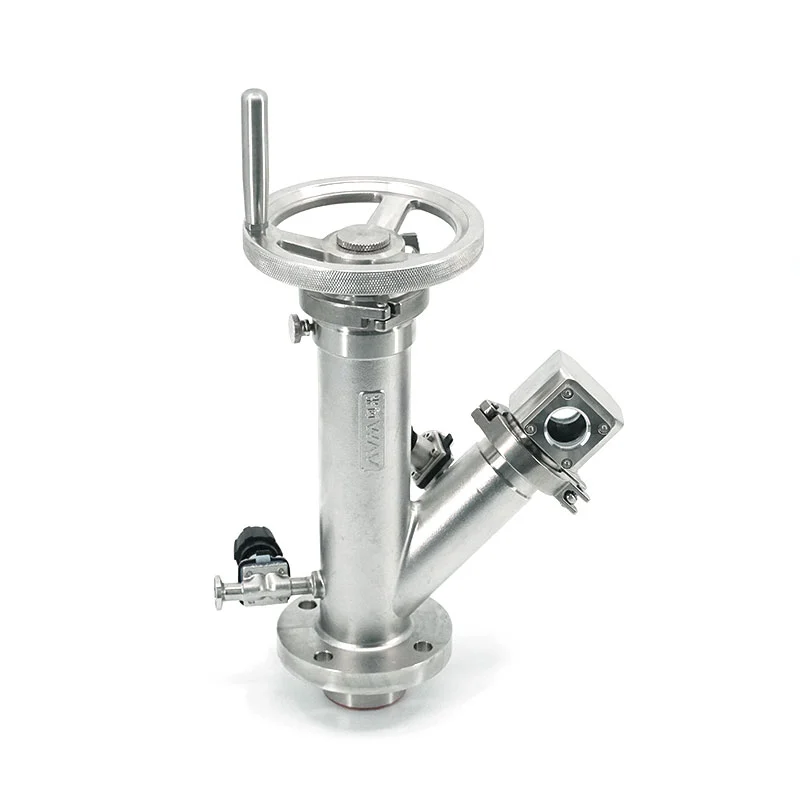

A วาล์วสุ่มตัวอย่างเป็นวาล์วอุตสาหกรรมที่ออกแบบมาเพื่อให้ผู้ปฏิบัติงานหรือระบบอัตโนมัติสามารถรวบรวมปริมาณวัสดุที่ได้รับการควบคุมจากท่อส่งของกระบวนการ ถัง เครื่องปฏิกรณ์ ถัง หรืออุปกรณ์อื่น ๆ ตัวอย่างอาจเป็นของเหลว แก๊ส สารละลาย หรือตัวกลางในกระบวนการอื่นๆ ทั้งนี้ขึ้นอยู่กับการใช้งาน

วาล์วเก็บตัวอย่างได้รับการออกแบบมาโดยเฉพาะให้ตรงตามความต้องการในการเก็บตัวอย่าง ต่างจากวาล์วแยกแบบทั่วไป วัตถุประสงค์ไม่ใช่เพียงเพื่อเปิดและปิดเส้นทางการไหลเท่านั้น เป็นการรวบรวมตัวอย่างที่แสดงถึงกระบวนการอย่างถูกต้องในขณะที่ยังคงรักษาการกักกันกระบวนการไว้

ความแตกต่างนี้มีความสำคัญอย่างยิ่งเมื่อวัสดุตัวอย่างมีราคาแพง เป็นอันตราย มีฤทธิ์กัดกร่อน ปลอดเชื้อ มีความหนืดสูง หรือไวต่อการปนเปื้อน

วาล์วเก็บตัวอย่างอาจรวมวัสดุตัวถังที่แตกต่างกัน การจัดเตรียมการปิดผนึก วิธีการกระตุ้น การกำหนดค่าทางออก และมาตรฐานการเชื่อมต่อ ทั้งนี้ขึ้นอยู่กับข้อกำหนดของกระบวนการ

2. เหตุใดวาล์วเก็บตัวอย่างจึงมีความสำคัญในกระบวนการทางอุตสาหกรรม

การสุ่มตัวอย่างอาจดูเหมือนเป็นเพียงส่วนเล็กๆ ของการดำเนินงานทางอุตสาหกรรม แต่การสุ่มตัวอย่างที่ไม่ถูกต้องหรือไม่ปลอดภัยอาจทำให้เกิดปัญหาในการปฏิบัติงานที่สำคัญได้

คุณภาพตัวอย่างที่เป็นตัวแทน

มูลค่าของการวิเคราะห์ในห้องปฏิบัติการขึ้นอยู่กับคุณภาพของตัวอย่างเป็นอย่างมาก หากตัวอย่างไม่ได้แสดงถึงกระแสกระบวนการอย่างถูกต้อง ผลจากห้องปฏิบัติการอาจทำให้ผู้ปฏิบัติงานตัดสินใจเกี่ยวกับการผลิตที่ไม่ถูกต้อง

วาล์วเก็บตัวอย่างที่อยู่ในตำแหน่งที่เหมาะสมและได้รับการออกแบบมาอย่างเหมาะสมจะช่วยลดปริมาตรเสียและการปนเปื้อนที่ไม่พึงประสงค์ ช่วยเพิ่มความน่าเชื่อถือของตัวอย่างที่รวบรวม

ความปลอดภัยของกระบวนการ

การเปิดสายการผลิตด้วยตนเองโดยไม่มีการจัดเตรียมการเก็บตัวอย่างที่เหมาะสมอาจทำให้บุคลากรต้องเผชิญกับความดัน อุณหภูมิ สารเคมีที่เป็นพิษ หรืออันตรายอื่นๆ วาล์วเก็บตัวอย่างโดยเฉพาะให้วิธีการควบคุมในการเข้าถึงตัวกลางในกระบวนการ

ลดการสูญเสียผลิตภัณฑ์

ในการผลิตสารเคมี ยา อาหาร และวัสดุพิเศษ แม้แต่ผลิตภัณฑ์ที่เสียไปในปริมาณเพียงเล็กน้อยก็อาจกลายเป็นค่าใช้จ่ายสูงเมื่อเวลาผ่านไป การสุ่มตัวอย่างที่มีการควบคุมจะลดการคายประจุที่ไม่จำเป็นให้เหลือน้อยที่สุด

ปรับปรุงประสิทธิภาพการดำเนินงาน

ระบบการเก็บตัวอย่างที่ใช้งานได้จริงช่วยให้การทดสอบตามปกติเร็วขึ้น ผู้ปฏิบัติงานสามารถเก็บตัวอย่างโดยใช้ขั้นตอนที่ทำซ้ำได้ แทนที่จะทำการเชื่อมต่อแบบด้นสดในแต่ละครั้ง

3. วาล์วเก็บตัวอย่างทำงานอย่างไร

หลักการทำงานขึ้นอยู่กับการออกแบบวาล์วเฉพาะ แต่กระบวนการพื้นฐานนั้นตรงไปตรงมา

1. การแยกตัว:วาล์วยังคงปิดอยู่ในขณะที่กระบวนการทำงานตามปกติ
2. การตระเตรียม:ผู้ปฏิบัติงานหรือระบบอัตโนมัติจัดเตรียมช่องทางจ่ายตัวอย่างและอุปกรณ์เก็บตัวอย่าง
3. การเปิดแบบควบคุม:วาล์วจะเปิดขึ้นเพื่อสร้างเส้นทางการไหลที่มีการควบคุม
4. การเก็บตัวอย่าง:ปริมาณของวัสดุในกระบวนการที่กำหนดไว้จะเข้าสู่ภาชนะเก็บตัวอย่างหรือเครื่องวิเคราะห์
5. ปิด:วาล์วปิดเพื่อแยกกระบวนการอีกครั้ง
6. การระบายน้ำหรือการชะล้าง:จุดเก็บตัวอย่างอาจถูกชะล้างหรือระบายออกเพื่อลดปริมาณวัสดุตกค้าง ทั้งนี้ขึ้นอยู่กับการออกแบบ

สำหรับบริการที่เป็นอันตรายหรือแรงดันสูง อาจรวมการจัดการการแยก การชะล้าง การล้าง หรือการกักเก็บเพิ่มเติม

4. วาล์วเก็บตัวอย่างประเภทหลัก

ข้อกำหนดในการเก็บตัวอย่างทางอุตสาหกรรมมีความแตกต่างกันอย่างมาก ดังนั้นวาล์วเก็บตัวอย่างจึงมีให้เลือกใช้หลายรูปแบบ

• วาล์วเก็บตัวอย่างแบบบอล:การออกแบบที่กะทัดรัดเหมาะสำหรับงานอุตสาหกรรมทั่วไปจำนวนมากที่ต้องการการปิดเครื่องที่เชื่อถือได้
• วาล์วเก็บตัวอย่างลูกสูบ:ออกแบบมาสำหรับการใช้งานที่ต้องการการเก็บตัวอย่างแบบควบคุมและพื้นที่ว่างที่ลดลง
• เสียบวาล์วเก็บตัวอย่าง:มักใช้เมื่อต้องการการแยกที่แข็งแกร่งและลักษณะการไหลเฉพาะ
• วาล์วเก็บตัวอย่างไดอะแฟรม:มีประโยชน์อย่างยิ่งเมื่อความสะอาด การควบคุมการปนเปื้อน หรือการบริการด้านสุขอนามัยเป็นสิ่งสำคัญ
• วาล์วเก็บตัวอย่างแบบเข็ม:มีประโยชน์เมื่อต้องมีการควบคุมการไหลที่แม่นยำในระหว่างการสุ่มตัวอย่าง
• วาล์วเก็บตัวอย่างอัตโนมัติ:สามารถรวมเข้ากับระบบควบคุมกระบวนการอัตโนมัติสำหรับการดำเนินการเก็บตัวอย่างซ้ำได้

การกำหนดค่าที่ดีที่สุดขึ้นอยู่กับตัวกลางในกระบวนการ ความดัน อุณหภูมิ ข้อกำหนดด้านความสะอาด ความถี่ในการสุ่มตัวอย่าง และวิธีการรวบรวมที่ต้องการ

5. วาล์วเก็บตัวอย่างใช้ที่ไหน?

วาล์วเก็บตัวอย่างถูกนำมาใช้ในอุตสาหกรรมกระบวนการต่างๆ มากมาย เนื่องจากการควบคุมคุณภาพและการตรวจสอบกระบวนการมีความสำคัญต่อการผลิตที่สม่ำเสมอ

6. ปัจจัยสำคัญที่ส่งผลต่อประสิทธิภาพของวาล์วเก็บตัวอย่าง

การระบุวาล์วเก็บตัวอย่างตามขนาดท่อเท่านั้นอาจส่งผลให้ประสิทธิภาพการทำงานลดลง วิศวกรควรประเมินสภาพแวดล้อมกระบวนการที่สมบูรณ์

1. ประมวลผลสื่อ

ระบุว่าวาล์วจะจัดการกับน้ำ น้ำมัน แก๊ส สารเคมี สารละลาย วัสดุทางเภสัชกรรม ผลิตภัณฑ์อาหาร หรือสื่ออื่นหรือไม่ ความเข้ากันได้ทางเคมีระหว่างของไหลในกระบวนการและวัสดุที่เปียกเป็นสิ่งสำคัญ

2. ระดับความดัน

วาล์วจะต้องได้รับการจัดอันดับอย่างเหมาะสมสำหรับแรงดันใช้งานปกติตลอดจนการเปลี่ยนแปลงแรงดันที่เกี่ยวข้อง การสุ่มตัวอย่างด้วยแรงดันสูงจำเป็นต้องให้ความสนใจเป็นพิเศษต่อความสมบูรณ์ของการบรรจุและการเชื่อมต่อ

3. อุณหภูมิ

ทั้งตัววาล์วและวัสดุซีลต้องคงความเหมาะสมตลอดช่วงอุณหภูมิการทำงาน การหมุนเวียนของอุณหภูมิอาจส่งผลต่อประสิทธิภาพการซีลเมื่อเวลาผ่านไป

4. ความเข้ากันได้ของวัสดุ

สแตนเลสถูกนำมาใช้กันอย่างแพร่หลายในสภาพแวดล้อมทางอุตสาหกรรมที่มีความต้องการสูงเนื่องจากมีความแข็งแรงและทนต่อการกัดกร่อน ในขณะที่โลหะผสมหรือวัสดุซับในแบบพิเศษอาจเหมาะสมกับตัวกลางที่มีฤทธิ์กัดกร่อนมากขึ้น

5. ปริมาณที่ตายแล้ว

ปริมาตรเสียหมายถึงพื้นที่ที่วัสดุในกระบวนการอาจติดอยู่ได้ ปริมาตรที่ตายแล้วที่มากเกินไปอาจทำให้เกิดการปนเปื้อนของตัวอย่าง การสะสมของสารตกค้าง หรือการตอบสนองที่ล่าช้าในระหว่างการสุ่มตัวอย่าง

6. การออกแบบการเชื่อมต่อและทางออก

การเชื่อมต่อควรตรงกับท่อกระบวนการและอุปกรณ์รวบรวม ข้อกำหนดทั่วไปอาจรวมถึงการเชื่อมต่อแบบเกลียว หน้าแปลน รอยเชื่อม สุขาภิบาล หรือการเชื่อมต่อแบบพิเศษ

7. การดำเนินการด้วยตนเองหรืออัตโนมัติ

วาล์วแบบแมนนวลอาจเหมาะสำหรับการสุ่มตัวอย่างเป็นครั้งคราว ในขณะที่วาล์วอัตโนมัติอาจมีข้อได้เปรียบเมื่อต้องสุ่มตัวอย่างซ้ำบ่อยๆ หรือรวมเข้ากับระบบควบคุมกระบวนการ

7. ปัญหาในการสุ่มตัวอย่างทั่วไปและสาเหตุ

เมื่อผลการสุ่มตัวอย่างไม่สอดคล้องกัน ตัววาล์วอาจไม่ใช่ปัญหาเดียวเสมอไป มีหลายปัจจัยที่สามารถส่งผลให้ประสิทธิภาพการทำงานไม่ดีได้

8. แนวทางปฏิบัติในการติดตั้งและบำรุงรักษา

แม้แต่วาล์วเก็บตัวอย่างคุณภาพสูงก็สามารถทำงานได้ต่ำกว่าปกติเมื่อติดตั้งไม่ถูกต้องหรือบำรุงรักษาไม่สอดคล้องกัน

รายการตรวจสอบการติดตั้ง

• ยืนยันพิกัดแรงดันและอุณหภูมิของวาล์ว
• ตรวจสอบความเข้ากันได้กับสื่อกระบวนการ
• ติดตั้งวาล์วในตำแหน่งเก็บตัวอย่างที่เหมาะสม
• ตรวจสอบว่าภาระของท่อไม่ทำให้เกิดความเครียดมากเกินไปกับวาล์ว
• ตรวจสอบให้แน่ใจว่าการเชื่อมต่อแน่นหนาอย่างเหมาะสมตามขั้นตอนที่เกี่ยวข้อง
• จัดให้มีช่องว่างเพียงพอสำหรับการใช้งานและการบำรุงรักษา
• ยืนยันว่าทิศทางการปล่อยมีความเหมาะสมสำหรับการเก็บตัวอย่างอย่างปลอดภัย

รายการตรวจสอบการบำรุงรักษา

• ตรวจสอบวาล์วอย่างสม่ำเสมอเพื่อดูการรั่วจากภายนอก
• ตรวจสอบที่จับ แอคทูเอเตอร์ และกลไกการทำงาน
• ตรวจสอบซีลและบรรจุภัณฑ์เพื่อดูสัญญาณการเสื่อมสภาพ
• กำจัดสิ่งสะสมตามกระบวนการตามความเหมาะสม
• ตรวจสอบประสิทธิภาพการปิดวาล์ว
• เปลี่ยนส่วนประกอบที่สึกหรอตามเงื่อนไขการบริการและคำแนะนำของผู้ผลิต
• การบำรุงรักษาเอกสารและปัญหาการสุ่มตัวอย่างที่เกิดซ้ำ

สำหรับการใช้งานที่สำคัญ โดยทั่วไปการบำรุงรักษาเชิงป้องกันจะมีประสิทธิผลมากกว่าการรอจนกว่าวาล์วเก็บตัวอย่างเริ่มรั่วหรือใช้งานได้ยาก

9. โซลูชันวาล์วเก็บตัวอย่างจาก AVM

AVM วิสามัญอุปกรณ์ควบคุมอัจฉริยะ จำกัดมุ่งเน้นไปที่อุปกรณ์ควบคุมอัจฉริยะและโซลูชันวาล์วอุตสาหกรรมที่ออกแบบมาตามข้อกำหนดของกระบวนการที่ใช้งานได้จริง สำหรับลูกค้าที่ประเมินระบบวาล์วเก็บตัวอย่าง วัตถุประสงค์ที่สำคัญที่สุดไม่ใช่เพียงแค่ได้รับวาล์วเท่านั้น แต่ยังเป็นการพัฒนาโซลูชันการเก็บตัวอย่างที่เชื่อถือได้ซึ่งเหมาะสมกับสภาพแวดล้อมของกระบวนการจริง

ซัพพลายเออร์มืออาชีพควรสามารถหารือเกี่ยวกับพารามิเตอร์การใช้งาน เช่น คุณลักษณะปานกลาง แรงดันใช้งาน อุณหภูมิ ข้อกำหนดในการเชื่อมต่อ ความถี่ในการสุ่มตัวอย่าง เงื่อนไขการติดตั้ง และข้อกำหนดด้านระบบอัตโนมัติ ก่อนที่จะแนะนำการกำหนดค่า

การระบุพารามิเตอร์เหล่านี้ช่วยให้ซัพพลายเออร์ประเมินความเข้ากันได้ได้แม่นยำยิ่งขึ้น และช่วยลดความเสี่ยงในการเลือกวาล์วที่ไม่เหมาะสมกับสภาพแวดล้อมการทำงานจริง

10. คำถามที่พบบ่อยเกี่ยวกับวาล์วเก็บตัวอย่าง

วัตถุประสงค์หลักของวาล์วเก็บตัวอย่างคืออะไร?

วัตถุประสงค์หลักคือเพื่อจัดให้มีวิธีการที่มีการควบคุมและปลอดภัยสำหรับการเก็บตัวอย่างที่เป็นตัวแทนจากระบบกระบวนการโดยยังคงรักษาการกักกันกระบวนการไว้

วาล์วเก็บตัวอย่างสามารถใช้กับงานที่มีแรงดันสูงได้หรือไม่

ใช่ วาล์วเก็บตัวอย่างสามารถออกแบบให้เหมาะกับสภาวะแรงดันที่ต้องการได้ อย่างไรก็ตาม อัตราแรงดันวาล์ว โครงสร้างตัวถัง ซีล การเชื่อมต่อ การติดตั้ง และขั้นตอนการสุ่มตัวอย่างจะต้องเหมาะสมกับเงื่อนไขการบริการจริง

โดยทั่วไปจะใช้วัสดุใดในการสุ่มตัวอย่างวาล์ว

วัสดุทั่วไปได้แก่ สแตนเลสและโลหะผสมอื่นๆ ที่เลือกตามความต้านทานการกัดกร่อน อุณหภูมิ ความดัน ความสะอาด และข้อกำหนดในกระบวนการปานกลาง วัสดุซีลควรได้รับการตรวจสอบความเข้ากันได้ทางเคมีและอุณหภูมิด้วย

ปริมาตรที่ตายแล้วส่งผลต่อการสุ่มตัวอย่างอย่างไร

ปริมาตรที่เสียไปสามารถกักเก็บวัสดุในกระบวนการผลิตก่อนหน้านี้ ซึ่งอาจทำให้เกิดการปนเปื้อนในตัวอย่างถัดไป การออกแบบที่มีปริมาณเดดต่ำจึงมีประโยชน์เมื่อความแม่นยำของตัวอย่างและความสามารถในการทำซ้ำเป็นสิ่งสำคัญ

วาล์วเก็บตัวอย่างเหมาะสำหรับระบบอัตโนมัติหรือไม่

ใช่. วาล์วเก็บตัวอย่างบางชนิดสามารถบูรณาการเข้ากับแอคชูเอเตอร์ ระบบควบคุม เครื่องมือวัด และอุปกรณ์เก็บตัวอย่างอัตโนมัติ ระบบอัตโนมัติสามารถปรับปรุงความสามารถในการทำซ้ำและลดความจำเป็นในการแทรกแซงด้วยตนเองบ่อยครั้ง

ควรบำรุงรักษาวาล์วเก็บตัวอย่างบ่อยแค่ไหน?

ไม่มีช่วงการบำรุงรักษาสากล ความถี่ที่เหมาะสมขึ้นอยู่กับแรงดันใช้งาน อุณหภูมิ ลักษณะตัวกลาง ความถี่ในการสุ่มตัวอย่าง โครงสร้างวาล์ว และคำแนะนำของผู้ผลิต บริการที่สำคัญอาจต้องมีการตรวจสอบบ่อยขึ้น

วิศวกรควรพิจารณาอะไรบ้างก่อนซื้อวาล์วเก็บตัวอย่าง

วิศวกรควรประเมินสื่อของกระบวนการ ความดัน อุณหภูมิ วัสดุวาล์ว วัสดุปิดผนึก ประเภทการเชื่อมต่อ ข้อกำหนดการไหล ปริมาตรเสีย วิธีการสุ่มตัวอย่าง เงื่อนไขการติดตั้ง ข้อกำหนดในการบำรุงรักษา และว่าจำเป็นต้องใช้ระบบอัตโนมัติหรือไม่

11. บทสรุป

วาล์วเก็บตัวอย่างอาจเป็นส่วนประกอบที่ค่อนข้างเล็กภายในระบบกระบวนการขนาดใหญ่ แต่อิทธิพลของวาล์วดังกล่าวต่อความแม่นยำของตัวอย่าง ความปลอดภัยของกระบวนการ การสูญเสียผลิตภัณฑ์ และประสิทธิภาพการดำเนินงานอาจมีนัยสำคัญ

การออกแบบที่เหมาะสมช่วยให้ผู้ปฏิบัติงานได้รับตัวอย่างที่เป็นตัวแทนโดยไม่ต้องเปิดเผยบุคลากรหรือสภาพแวดล้อมโดยรอบเพื่อประมวลผลสื่อโดยไม่จำเป็น นอกจากนี้ยังสามารถลดการปนเปื้อน ปรับปรุงความสามารถในการทำซ้ำ ลดความซับซ้อนในการบำรุงรักษา และสนับสนุนการตรวจสอบกระบวนการแบบอัตโนมัติ

ด้วยเหตุนี้ ข้อมูลจำเพาะของวาล์วเก็บตัวอย่างควรขึ้นอยู่กับสภาวะของกระบวนการจริง ไม่ใช่แค่ขนาดวาล์วหรือราคาซื้อ ความดัน อุณหภูมิ ความเข้ากันได้ปานกลาง ประสิทธิภาพการปิดผนึก ปริมาตรเสีย การกำหนดค่าการเชื่อมต่อ ความถี่ในการสุ่มตัวอย่าง และข้อกำหนดของระบบอัตโนมัติทั้งหมดควรได้รับการประเมินก่อนการติดตั้ง

ไม่ว่าการใช้งานจะเกี่ยวข้องกับการแปรรูปทางเคมี ยา อาหารและเครื่องดื่ม ปิโตรเคมี การบำบัดน้ำ หรือกระบวนการทางอุตสาหกรรมอื่นๆ ระบบการเก็บตัวอย่างที่ได้รับการออกแบบทางวิศวกรรมอย่างระมัดระวังสามารถให้คุณค่าในการปฏิบัติงานในระยะยาวได้
