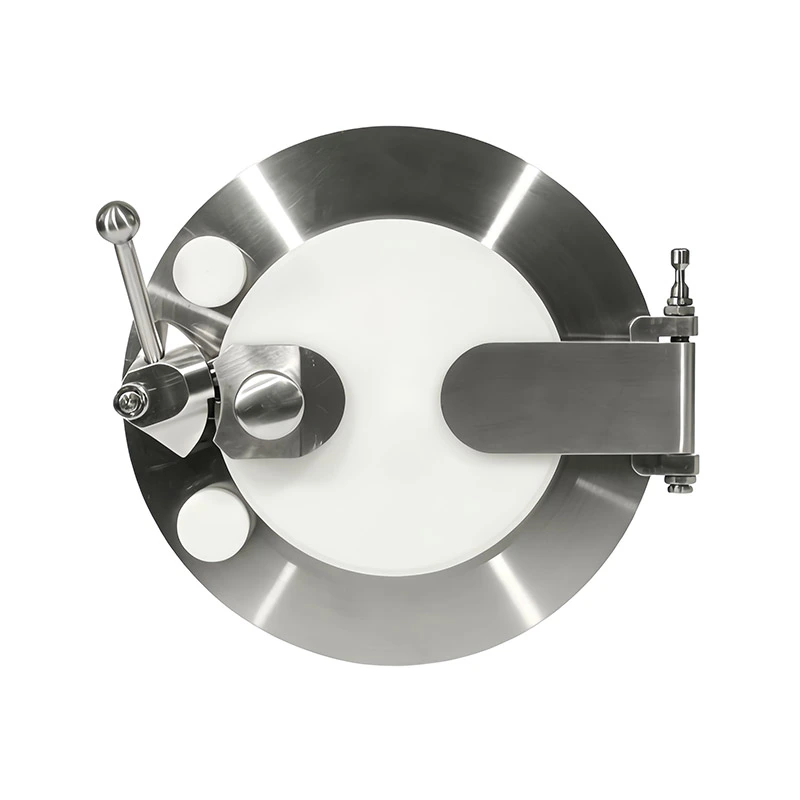

การขนย้ายวัสดุเป็นหนึ่งในขั้นตอนสำคัญในการผลิตยาและเทคโนโลยีชีวภาพ การเคลื่อนย้ายวัสดุระหว่างพื้นที่การผลิตที่แยกจากกันและสภาพแวดล้อมโดยรอบอาจทำให้เกิดความเสี่ยงต่อการปนเปื้อน การสัมผัส หรือการสูญเสียการบรรจุ หากวิธีการถ่ายโอนไม่ได้รับการออกแบบอย่างเหมาะสม หนึ่งRTP พอร์ตอัลฟ่าบรรจุสูงปลอดเชื้อจัดให้มีอินเทอร์เฟซที่มีการควบคุมสำหรับการถ่ายโอนวัสดุผ่านแผงกั้นแยก ในขณะที่ยังคงรักษาการแยกระหว่างสภาพแวดล้อมภายในและภายนอก
ระบบนี้ใช้แนวคิดการถ่ายโอนข้อมูลอย่างรวดเร็วแบบอัลฟ่า-เบต้า โดยปกติแล้ว Alpha Port จะถูกรวมเข้ากับผนังของตัวแยก, RABS, ระบบบรรจุ หรือกล่องควบคุมการประมวลผลอื่นๆ ในขณะที่ส่วนประกอบ Beta ที่เข้ากันได้จะมีอินเทอร์เฟซการถ่ายโอน เมื่อเชื่อมต่อทั้งสองด้านอย่างถูกต้องแล้ว วัสดุก็สามารถถ่ายโอนผ่านอินเทอร์เฟซแบบปิดได้โดยไม่ต้องเปิดเผยสภาพแวดล้อมของกระบวนการที่ได้รับการควบคุมโดยตรงเอวีเอ็มนำเสนอโซลูชันการถ่ายโอนที่รวดเร็วสำหรับเภสัชภัณฑ์ เทคโนโลยีชีวภาพ ปริมาณบรรจุสูง และการใช้งานการประมวลผลที่สำคัญอื่นๆ
ในการประมวลผลแบบปลอดเชื้อ วัสดุที่เข้าสู่เครื่องแยกเดี่ยวหรือพื้นที่ควบคุมอื่นๆ จะต้องไม่กระทบต่อความสะอาดของสภาพแวดล้อมของกระบวนการ วิธีการถ่ายโอนแบบเดิมๆ สามารถเพิ่มขั้นตอนการจัดการเพิ่มเติม และเพิ่มความเป็นไปได้ของการปนเปื้อน
RTP จัดเตรียมอินเทอร์เฟซการถ่ายโอนที่กำหนดไว้ระหว่างพื้นที่ควบคุมและสภาพแวดล้อมภายนอก ส่วนประกอบอัลฟ่าและเบต้าจะเชื่อมต่อกันก่อนเปิดประตูถ่ายโอน เพื่อช่วยรักษาการแยกตัวระหว่างกระบวนการถ่ายโอน
การใช้งานที่มีการกักกันสูงอาจเกี่ยวข้องกับส่วนผสมทางเภสัชกรรมที่ออกฤทธิ์ สารพิษ สารประกอบที่มีศักยภาพ หรือสารอื่น ๆ ที่ต้องมีการควบคุม ในสถานการณ์เหล่านี้ ระบบถ่ายโอนจะต้องปกป้องทั้งผลิตภัณฑ์และสิ่งแวดล้อมโดยรอบ
การกำหนดค่า Alpha-Beta จะสร้างเส้นทางการถ่ายโอนแบบปิดซึ่งส่วนประกอบทั้งสองจะเชื่อมต่อกันอย่างแน่นหนาก่อนที่จะเปิดประตูภายใน หลักการนี้สามารถช่วยลดความเสี่ยงของการสัมผัสที่ไม่สามารถควบคุมได้ในระหว่างการเคลื่อนย้ายวัสดุ
กระบวนการผลิตยาและห้องปฏิบัติการมักต้องใช้วัสดุในการเคลื่อนย้ายเข้าและออกจากเครื่องแยกไอโซเลเตอร์ซ้ำๆ พอร์ตถ่ายโอนที่รวดเร็วสามารถให้ขั้นตอนการเชื่อมต่อและการถ่ายโอนซ้ำได้ แทนที่จะต้องให้ผู้ปฏิบัติงานเปิดแผงกั้นแยกหลักซ้ำ ๆ
สิ่งนี้มีประโยชน์อย่างยิ่งสำหรับการถ่ายโอนส่วนประกอบ เครื่องมือ วัตถุดิบ ภาชนะบรรจุ ตัวอย่าง หรือของเสียเป็นประจำ
Alpha Port ถูกรวมเข้ากับผนังหรือแผงกั้นของระบบประมวลผลที่ได้รับการควบคุม สามารถรวมเข้ากับอุปกรณ์แยก, RABS, กล่องควบคุม, กล่องเก็บของหน้ารถ หรือระบบกั้นอื่นๆ ที่เหมาะสม ทั้งนี้ขึ้นอยู่กับการใช้งาน
ฝั่งอัลฟ่ามีอินเทอร์เฟซการถ่ายโอนแบบตายตัว ในขณะที่ส่วนประกอบเบต้าที่เกี่ยวข้องนั้นติดอยู่กับภาชนะ ถุง ส่วนประกอบในกระบวนการ หรืออุปกรณ์ถ่ายโอนอื่นๆ
ก่อนเริ่มการถ่ายโอนวัสดุ ส่วนประกอบเบต้าจะถูกจัดตำแหน่งและเชื่อมต่อกับพอร์ตอัลฟ่า การด็อกกิ้งที่ถูกต้องเป็นสิ่งสำคัญเนื่องจากฟังก์ชันการซีลและการประสานขึ้นอยู่กับส่วนประกอบทั้งสองที่อยู่ในตำแหน่งที่ถูกต้อง
ขั้นตอนการด็อกที่แน่นอนขึ้นอยู่กับการกำหนดค่า RTP ที่เลือก และควรปฏิบัติตามคู่มือการใช้งานของผู้ผลิตเสมอ
หลังจากเชื่อมต่อสำเร็จ ส่วนประกอบอัลฟ่าและเบต้าจะสร้างอินเทอร์เฟซการถ่ายโอนที่มีการควบคุม จากนั้นประตูจะสามารถทำงานได้ตามขั้นตอนการเคลื่อนย้ายที่กำหนดไว้
หลักการประตูคู่ช่วยแยกพื้นผิวภายในและภายนอก และลดการสัมผัสโดยตรงกับสภาพแวดล้อมที่มีการควบคุมระหว่างการขนย้ายวัสดุ
เมื่อการขนย้ายวัสดุเสร็จสิ้น ประตูจะปิดก่อนที่จะถอดส่วนประกอบเบต้าออก กลไกการประสานได้รับการออกแบบเพื่อช่วยป้องกันลำดับการทำงานที่ไม่ถูกต้องซึ่งอาจส่งผลต่อการกักเก็บหรือสภาวะปลอดเชื้อ
สภาพแวดล้อมการผลิตยาจำเป็นต้องมีการควบคุมการถ่ายโอนวัตถุดิบ ส่วนประกอบ เครื่องมือ ตัวอย่าง และผลิตภัณฑ์สำเร็จรูปหรือผลิตภัณฑ์ขั้นกลาง RTP สามารถจัดให้มีจุดถ่ายโอนเฉพาะสำหรับการเคลื่อนย้ายวัสดุเหล่านี้ผ่านตัวแยกหรือแผงกั้นการกักกัน
สำหรับการผลิตปลอดเชื้อ ระบบถ่ายโอนควรบูรณาการเข้ากับกลยุทธ์การควบคุมการปนเปื้อนโดยรวม และได้รับการตรวจสอบความถูกต้องตามข้อกำหนดของกระบวนการเฉพาะ
สารประกอบที่มีศักยภาพสูงจำเป็นต้องมีการกักเก็บอย่างระมัดระวัง เนื่องจากการได้รับสัมผัสโดยไม่ได้ตั้งใจอาจสร้างความเสี่ยงให้กับผู้ปฏิบัติงานและสภาพแวดล้อมการผลิตโดยรอบ ส่วนต่อประสานการถ่ายโอนที่มีการบรรจุสูงสามารถให้วิธีการควบคุมสำหรับการเคลื่อนย้ายวัสดุระหว่างอุปกรณ์ในกระบวนการและพื้นที่การจัดการภายนอก
ระดับการกักเก็บที่เหมาะสม รูปแบบการปิดผนึก ขั้นตอนการทำความสะอาด และกลยุทธ์ในการตรวจสอบความถูกต้อง ควรถูกกำหนดตามลักษณะของวัสดุและกระบวนการ
Biotechnology processes may require controlled movement of components, containers, samples, and process materials between isolated areas. Alpha Port RTP สามารถรวมเข้ากับอุปกรณ์บรรจุที่เหมาะสมเพื่อรองรับการขนย้ายวัสดุซ้ำๆ ขณะเดียวกันก็ลดการเปิดสิ่งกีดขวางหลักโดยไม่จำเป็นให้เหลือน้อยที่สุด
การผลิตที่ปราศจากเชื้อจำเป็นต้องมีการควบคุมวัสดุที่เข้าและออกจากพื้นที่แปรรูปที่สำคัญอย่างระมัดระวัง เทคโนโลยี RTP สามารถใช้เป็นส่วนหนึ่งของกลยุทธ์การถ่ายโอนแบบบูรณาการสำหรับส่วนประกอบและวัสดุที่ใช้ภายในสภาพแวดล้อมการประมวลผลที่ปลอดเชื้อ
สิ่งอำนวยความสะดวกการวิจัยที่ทำงานกับวัสดุที่มีศักยภาพ ละเอียดอ่อน หรือไวต่อการปนเปื้อนอาจจำเป็นต้องมีส่วนต่อประสานการถ่ายโอนที่มีการควบคุม Alpha Port สามารถให้การเชื่อมต่อที่กำหนดระหว่างระบบกักกันในห้องปฏิบัติการและคอนเทนเนอร์ขนย้ายที่เข้ากันได้
กระบวนการเชื่อมต่อจะสร้างการเชื่อมต่อที่กำหนดไว้ระหว่างส่วนประกอบอัลฟ่าและเบต้าก่อนที่จะเปิดประตูถ่ายโอน ซึ่งช่วยลดความจำเป็นของผู้ปฏิบัติงานในการเปิดเผยอินเทอร์เฟซการถ่ายโอนไปยังสภาพแวดล้อมที่มีการควบคุมโดยตรง
การประสานเป็นส่วนสำคัญของ RTP เนื่องจากการเปิดหรือตัดการเชื่อมต่อที่ไม่ถูกต้องอาจทำให้อุปสรรคในการถ่ายโอนเสียหายได้ กลไกลูกโซ่ได้รับการออกแบบมาเพื่อจำกัดการทำงานบางอย่าง เว้นแต่ส่วนประกอบอัลฟ่าและเบต้าจะอยู่ในสถานะที่ถูกต้อง
ตัวอย่างเช่น ลำดับการทำงานสามารถออกแบบให้ไม่สามารถเปิดประตูอัลฟ่าได้ก่อนที่จะเชื่อมต่อส่วนประกอบเบต้าอย่างถูกต้อง ในขณะที่ส่วนประกอบเบต้าไม่สามารถถอดออกได้ในขณะที่ประตูถ่ายโอนเปิดอยู่
ส่วนประกอบอัลฟ่าและเบต้าใช้องค์ประกอบการปิดผนึกเพื่อสร้างส่วนต่อประสานการถ่ายโอน วัสดุซีลและการออกแบบควรเลือกตามเงื่อนไขของกระบวนการ ข้อกำหนดในการทำความสะอาด อุณหภูมิ สารเคมี และประสิทธิภาพการบรรจุที่ต้องการ
| ประเภทวัสดุ | การประยุกต์ใช้ที่เป็นไปได้ |
|---|---|
| ส่วนประกอบทางเภสัชกรรม | การขนย้ายสต็อปเปอร์ คอนเทนเนอร์ เครื่องมือ และส่วนประกอบการผลิต |
| วัตถุดิบ | ควบคุมการนำวัสดุกระบวนการเข้าสู่พื้นที่แยก |
| ส่วนผสมที่ใช้งานอยู่ | มีการจัดการวัสดุที่มีศักยภาพหรือมีมูลค่าสูง |
| ตัวอย่างห้องปฏิบัติการ | การเคลื่อนย้ายตัวอย่างระหว่างสภาพแวดล้อมที่มีการควบคุม |
| เครื่องมือการผลิต | การโอนอุปกรณ์และเครื่องมือเข้าหรือออกจากเครื่องแยกกระแสไฟฟ้า |
| ของเสีย | ควบคุมการกำจัดของเสียจากกระบวนการออกจากพื้นที่กักกัน |
| ส่วนประกอบแบบใช้ครั้งเดียว | การขนย้ายถุง ส่วนประกอบ และส่วนประกอบกระบวนการแบบใช้แล้วทิ้ง |
| ปัจจัยการคัดเลือก | สิ่งที่ผู้ซื้อควรประเมิน |
|---|---|
| เส้นผ่านศูนย์กลางพอร์ต | เลือกตามขนาดของวัสดุและภาชนะขนย้าย |
| ข้อกำหนดในการกักกัน | กำหนดระดับการกักกันที่ต้องการตามกระบวนการ |
| ข้อกำหนดปลอดเชื้อ | กำหนดกลยุทธ์ด้านความปลอดเชื้อและการควบคุมการปนเปื้อนที่จำเป็น |
| วัสดุ | ประเมินข้อกำหนดเกี่ยวกับสเตนเลส โพลีเมอร์ ซีล และวัสดุที่สัมผัสกับผลิตภัณฑ์ |
| วัสดุซีล | ตรวจสอบความเข้ากันได้กับสารทำความสะอาด วัสดุในกระบวนการ และอุณหภูมิ |
| พื้นผิวเสร็จสิ้น | พิจารณาข้อกำหนดด้านความสะอาดและการสัมผัสกับผลิตภัณฑ์ |
| การกำหนดค่าประตู | ยืนยันโครงสร้างประตูที่ต้องการและวิธีการใช้งาน |
| ลูกโซ่ | ยืนยันฟังก์ชันความปลอดภัยทางกลที่จำเป็น |
| ความเข้ากันได้ของเบต้า | ตรวจสอบให้แน่ใจว่าพอร์ตอัลฟ่าตรงกับคอนเทนเนอร์เบต้าหรืออุปกรณ์ถ่ายโอนที่เลือก |
| การติดตั้ง | ตรวจสอบข้อกำหนดในการบูรณาการสำหรับตัวแยกสาย, RABS หรือระบบกักกัน |
| การทำความสะอาดและการฆ่าเชื้อ | ยืนยันความเข้ากันได้กับขั้นตอนการทำความสะอาดและฆ่าเชื้อของสถานที่ |
ก่อนการติดตั้งควรกำหนดเส้นทางการขนย้ายวัสดุให้ชัดเจน ทีมงานโครงการควรพิจารณาว่าวัสดุชนิดใดที่เข้าไปในเครื่องแยก วัสดุชนิดใดที่ออกจากระบบ การถ่ายโอนเกิดขึ้นบ่อยเพียงใด และส่วนประกอบเบต้าประเภทใดที่จะใช้
พอร์ต Alpha ควรอยู่ในตำแหน่งที่ผู้ปฏิบัติงานสามารถเชื่อมต่อและถ่ายโอนข้อมูลได้อย่างปลอดภัย โดยไม่รบกวนถุงมือ อุปกรณ์ การเชื่อมต่อกระบวนการ หรือส่วนประกอบตัวแยกอื่น ๆ
ตำแหน่งการติดตั้งควรมีพื้นที่เพียงพอสำหรับการทำความสะอาด การตรวจสอบ การบำรุงรักษา และการเชื่อมต่อส่วนประกอบเบต้า
RTP ไม่ควรถือเป็นองค์ประกอบที่แยกออกจากกัน การปิดผนึก กลไกประตู อินเตอร์ล็อค และส่วนต่อประสานการติดตั้งควรได้รับการประเมินร่วมกับตัวแยกหรือกล่องกักกัน
ก่อนที่การผลิตตามปกติจะเริ่มต้นขึ้น ผู้ปฏิบัติงานควรได้รับการฝึกอบรมเกี่ยวกับลำดับการเทียบท่า การเปิด การขนย้าย การปิด และการตัดการเชื่อมต่อที่สมบูรณ์ ขั้นตอนการทำงานควรกำหนดว่าจะเกิดอะไรขึ้นหากส่วนประกอบอัลฟ่าและเบต้าเชื่อมต่อไม่ถูกต้อง หรือหากมีการทริกเกอร์เงื่อนไขการเชื่อมต่อกัน
ซีลเป็นส่วนประกอบที่สำคัญของส่วนต่อประสานการถ่ายโอน และควรได้รับการตรวจสอบตามกำหนดการบำรุงรักษา ควรประเมินสัญญาณของการสึกหรอ การแตกร้าว การเสียรูป การปนเปื้อน หรือความเสียหายอื่นๆ ก่อนดำเนินการต่อไป
อินเตอร์ล็อคควรได้รับการตรวจสอบเป็นระยะๆ เพื่อยืนยันว่าข้อจำกัดการทำงานที่ตั้งใจไว้ยังคงมีผลอยู่ การเคลื่อนไหวที่ผิดปกติหรือความล้มเหลวของลูกโซ่ควรได้รับการแก้ไขก่อนที่ RTP จะกลับมาให้บริการ
ควรทำความสะอาดพื้นผิวที่สัมผัสกับผลิตภัณฑ์ตามขั้นตอนการทำความสะอาดที่ผ่านการตรวจสอบแล้วสำหรับการใช้งาน สารทำความสะอาดและวิธีการทำความสะอาดที่เลือกควรเข้ากันได้กับวัสดุก่อสร้างและซีล
ควรตรวจสอบพื้นผิวการเชื่อมต่ออัลฟ่าและเบต้าสำหรับการปนเปื้อน ความเสียหายทางกล หรือการสึกหรอที่ผิดปกติ อินเทอร์เฟซการเชื่อมต่อที่สะอาดและจัดตำแหน่งอย่างถูกต้องเป็นสิ่งสำคัญสำหรับประสิทธิภาพการถ่ายโอนที่สม่ำเสมอ
หากส่วนประกอบอัลฟ่าและเบต้าไม่สอดคล้องกันอย่างถูกต้อง ลำดับการถ่ายโอนอาจไม่ดำเนินการตามที่คาดไว้ ผู้ปฏิบัติงานควรปฏิบัติตามการจัดตำแหน่งและขั้นตอนการเชื่อมต่อที่กำหนดไว้ แทนที่จะพยายามบังคับการเชื่อมต่อ
ส่วนประกอบซีลที่สึกหรอหรือเสียหายอาจส่งผลต่อความสมบูรณ์ของส่วนต่อประสานการถ่ายโอน การตรวจสอบและการเปลี่ยนเป็นประจำตามข้อกำหนดในการบำรุงรักษาของผู้ผลิตสามารถช่วยลดความเสี่ยงนี้ได้
ผู้ปฏิบัติงานไม่ควรพยายามเลี่ยงหรือทำลายกลไกอินเทอร์ล็อคด้วยตนเอง ลำดับการถ่ายโอนควรเสร็จสิ้นตามลำดับที่ระบุเพื่อรักษาระดับการกักเก็บและสภาวะปลอดเชื้อตามที่ตั้งใจไว้
พอร์ตอัลฟ่าต้องจับคู่กับส่วนประกอบเบต้าที่เข้ากันได้ ขนาด โครงสร้างการเชื่อมต่อ พื้นผิวการปิดผนึก และกลไกการทำงานทั้งหมดควรได้รับการยืนยันก่อนการจัดซื้อ
เอวีเอ็มนำเสนอโซลูชันพอร์ตการถ่ายโอนที่รวดเร็วสำหรับการจัดการวัสดุที่มีการควบคุมในสภาพแวดล้อมทางเภสัชกรรม เทคโนโลยีชีวภาพ ปลอดเชื้อ และที่มีการกักเก็บสูง ที่RTP พอร์ตอัลฟ่าบรรจุสูงปลอดเชื้อสามารถรวมเข้ากับระบบแยกและกักเก็บที่เหมาะสมได้ตามความต้องการของโครงการ
กระบวนการที่แตกต่างกันอาจต้องใช้เส้นผ่านศูนย์กลางของพอร์ต วัสดุปิดผนึก พื้นผิว การกำหนดค่าประตู และส่วนประกอบการถ่ายโอนเบต้าที่แตกต่างกัน ควรเลือกพารามิเตอร์เหล่านี้ตามวัสดุที่กำลังถ่ายโอนและข้อกำหนดในการบรรจุหรือปลอดเชื้อของกระบวนการ
สำหรับโครงการด้านเภสัชกรรมและเทคโนโลยีชีวภาพ ควรประเมิน RTP ร่วมกับเครื่องแยกไอโซเลเตอร์, RABS, ห้องคลีนรูม, คอนเทนเนอร์ขนย้าย, ระบบการทำความสะอาด และขั้นตอนการปฏิบัติงานเอวีเอ็มสนับสนุนลูกค้าในการพิจารณาอินเทอร์เฟซการถ่ายโอนซึ่งเป็นส่วนหนึ่งของระบบการบรรจุและการขนถ่ายวัสดุที่สมบูรณ์
