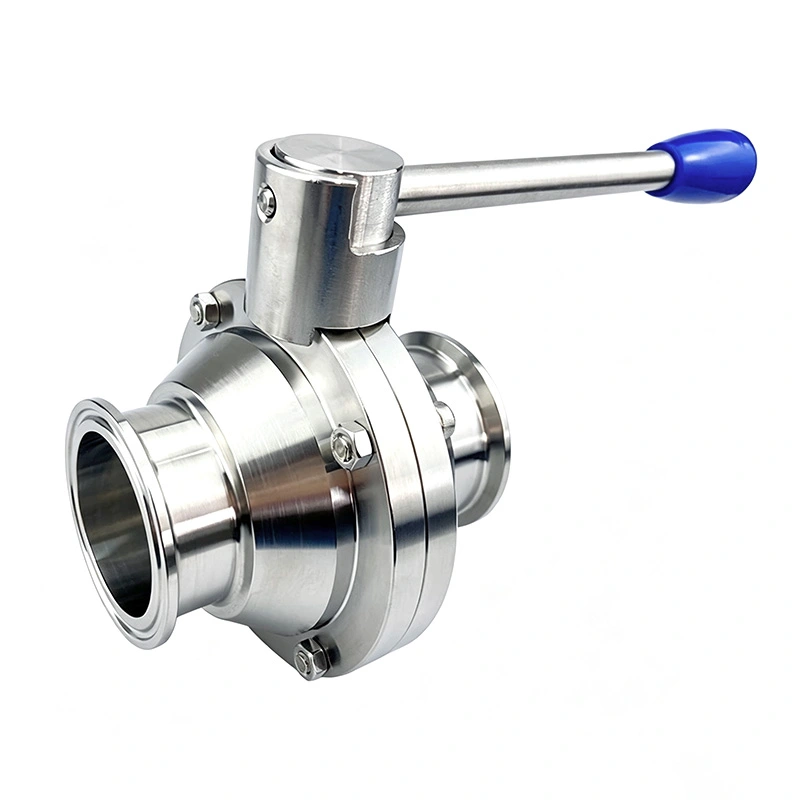

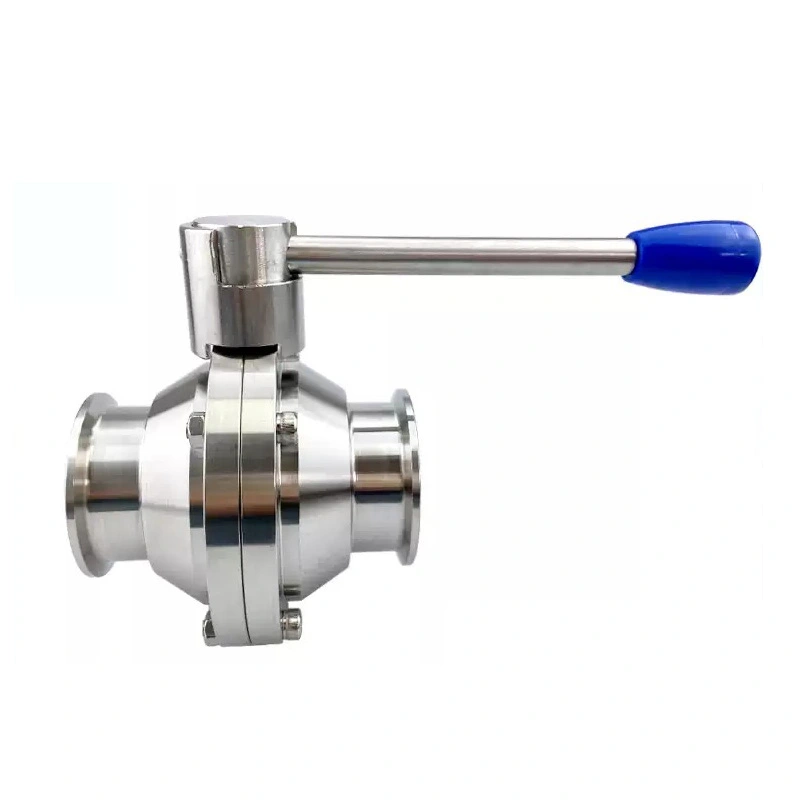

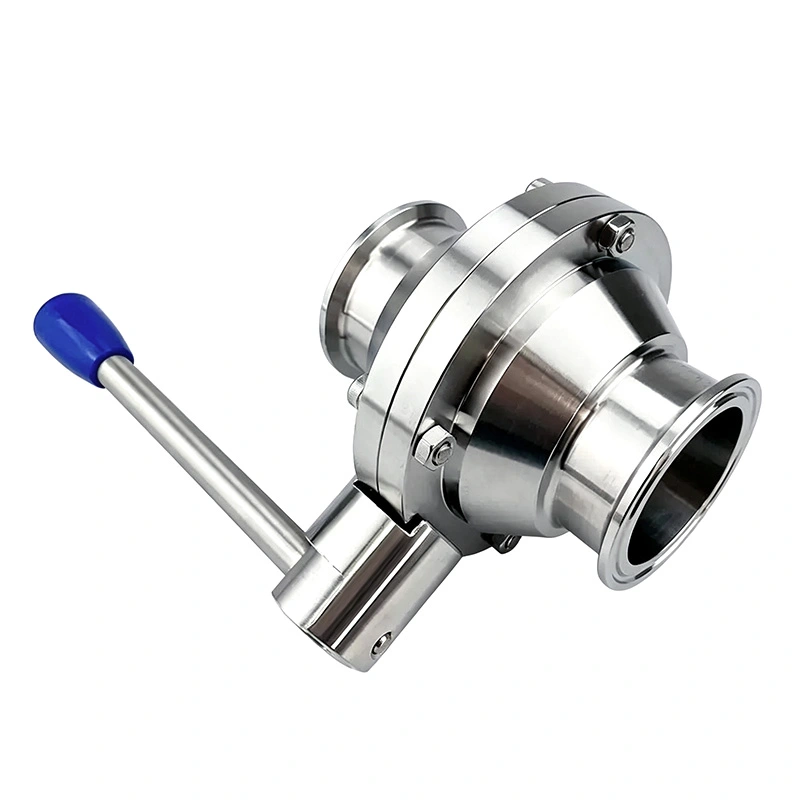

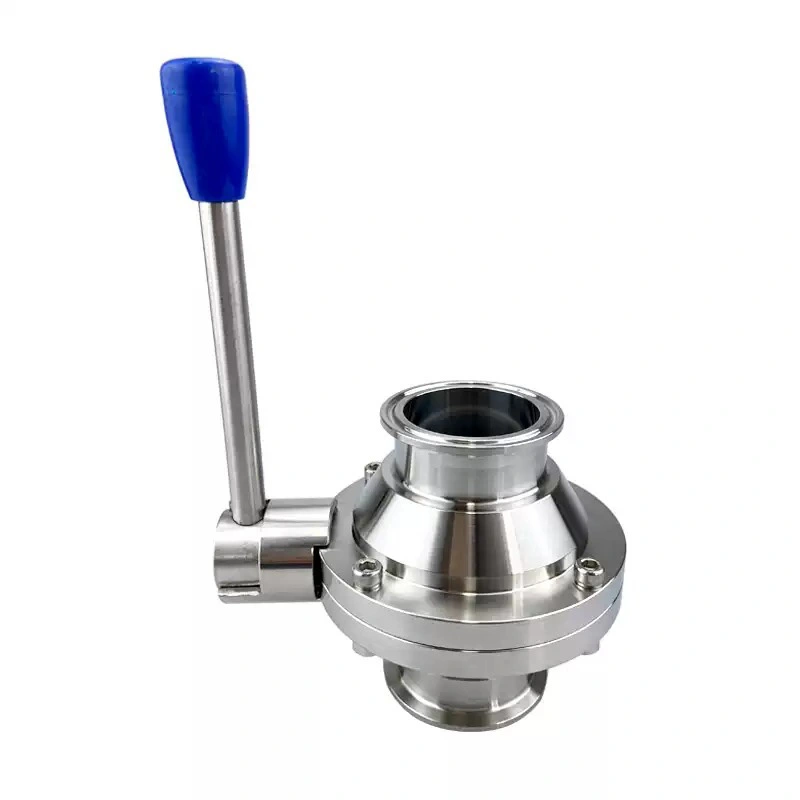

บอลวาล์วชนิดผีเสื้อสุขาภิบาล

บอลวาล์วชนิดผีเสื้อสุขาภิบาลมีให้เลือกใช้งานทั้งแบบแมนนวลและแบบอัตโนมัติ มันเป็นสแตนเลส โครงสร้างเหล็กและทางเดินสุขาภิบาลทำให้เหมาะสำหรับอาหารและเครื่องดื่ม นม ยา เทคโนโลยีชีวภาพ เครื่องสำอาง และระบบแปรรูปเคมีละเอียดที่เข้ากันได้

การควบคุมการไหล

1. การเปิดการไหลแบบปรับได้

ลูกบอลชนิดผีเสื้อภายในจะเปลี่ยนพื้นที่การไหลที่มีประสิทธิภาพเมื่อวาล์วหมุน ซึ่งจะช่วยให้ผู้ปฏิบัติงานสามารถ ปรับการไหลของกระบวนการระหว่างตำแหน่งเปิดเต็มที่และปิดเต็มที่ตามความต้องการในการผลิต

2. การควบคุมของเหลวหนืด

ช่องทางการไหลที่ค่อนข้างเปิดเหมาะสำหรับผลิตภัณฑ์ที่มีความหนืดสูง ซึ่งสามารถจำกัดการไหลมากเกินไปได้ ส่งผลต่อประสิทธิภาพการถ่ายโอน การใช้งานทั่วไป ได้แก่ ผลิตภัณฑ์นม อาหารเหลว สูตรเครื่องสำอาง และ ของเหลวในกระบวนการที่เข้ากันได้

3. ของเหลวที่มีอนุภาค

บอลวาล์วชนิดผีเสื้อสุขาภิบาลสามารถใช้กับสื่อของเหลวบางชนิดที่มีอนุภาคแขวนลอยหรืออ่อนได้ ควรยืนยันขนาดอนุภาค ความเข้มข้น ความหนืด อุณหภูมิ และอัตราการไหลก่อนเลือกวาล์ว สำหรับกระบวนการเฉพาะ

การดำเนินการด้วยตนเอง

1. ที่จับ 12 ตำแหน่ง

ที่จับ 12 ตำแหน่งให้การปรับเพิ่มขึ้นประมาณ 15° ช่วยให้ผู้ปฏิบัติงานสามารถเลือกทำซ้ำได้ ตำแหน่งการไหลระดับกลาง เหมาะสำหรับกระบวนการที่ต้องการการปรับการไหลแบบแมนนวลที่ละเอียดยิ่งขึ้น

2. ที่จับดึง 4 ตำแหน่ง

ที่จับแบบดึง 4 ตำแหน่งให้ตำแหน่งการทำงานที่กำหนดไว้หลายตำแหน่งเพื่อการปรับแบบแมนนวลโดยตรง มันคือ เหมาะสมเมื่อกระบวนการใช้การตั้งค่าการไหลที่กำหนดไว้ล่วงหน้า แทนที่จะควบคุมอย่างต่อเนื่อง

3. จัดการการเลือก

ควรเลือกการกำหนดค่าด้ามจับตามความแม่นยำในการปรับที่ต้องการ รุ่น 12 ตำแหน่งคือ เหมาะสำหรับการควบคุมแบบแมนนวลที่ละเอียดยิ่งขึ้น ในขณะที่รุ่น 4 ตำแหน่งเหมาะสำหรับการตั้งค่าการไหลที่ง่ายกว่า

การทำงานของนิวแมติกและไฟฟ้า

1. การกระตุ้นด้วยลม

แอคชูเอเตอร์แบบนิวแมติกจะแปลงการเคลื่อนที่ของอากาศอัดเป็นการเคลื่อนที่แบบหมุนประมาณ 90° ช่วยให้วาล์วทำงานได้รวดเร็ว การวางตำแหน่ง เหมาะสำหรับสายการผลิตที่มีระบบควบคุมด้วยลม

2. การกระตุ้นด้วยไฟฟ้า

สามารถเลือกการสั่งงานด้วยไฟฟ้าได้เมื่อกระบวนการต้องการตำแหน่งวาล์วควบคุมด้วยไฟฟ้าหรือเมื่อใด ไม่มีอากาศอัด

3. การควบคุมอัตโนมัติ

วาล์วกระตุ้นสามารถรวมเข้ากับ PLC และระบบควบคุมอื่น ๆ ช่วยให้การวางตำแหน่งวาล์วทำงานร่วมกันได้ พร้อมปั๊ม ถัง อุปกรณ์เติม และเครื่องจักรในกระบวนการผลิตอื่นๆ

โครงสร้างการไหลภายใน

1. บอลประเภทผีเสื้อ

ลูกบอลภายในมีรูปทรงพิเศษเพื่อให้สามารถควบคุมการไหลได้ในระหว่างการหมุน ซึ่งจะทำให้วาล์ว เพื่อทำการปรับการไหลนอกเหนือจากการปิดท่อ

2. ลดข้อจำกัดการไหล

เมื่อวาล์วเข้าใกล้ตำแหน่งเปิดเต็มที่ ทางเดินของการไหลจะเป็นเส้นทางที่ไม่มีสิ่งกีดขวางสำหรับ สื่อกระบวนการช่วยลดความต้านทานที่ไม่จำเป็นระหว่างการถ่ายโอนของเหลว

3. การควบคุมการไหลระดับกลาง

เมื่อลูกบอลหมุนออกจากตำแหน่งเปิดเต็มที่ พื้นที่การไหลที่มีอยู่จะลดลง สิ่งนี้ให้ ฟังก์ชั่นควบคุมการไหลระดับกลางโดยไม่ต้องใช้วาล์วควบคุมแยกต่างหาก

วัสดุและการปิดผนึก

1. สแตนเลส SUS304

SUS304 เหมาะสำหรับอาหาร เครื่องดื่ม เครื่องสำอาง และการแปรรูปด้านสุขอนามัยทั่วไปที่เข้ากันได้ ความต้านทานการกัดกร่อนมาตรฐานเป็นไปตามข้อกำหนดของกระบวนการ

2. สแตนเลส SUS316L

สามารถเลือก SUS316L ได้สำหรับสภาวะการสัมผัสผลิตภัณฑ์ที่มีความต้องการมากขึ้น โดยมีความต้านทานการกัดกร่อนสูงและเข้มงวดมากขึ้น จำเป็นต้องมีข้อกำหนดด้านวัสดุ

3. การเลือกวัสดุซีล

ควรเลือกวัสดุปิดผนึกตามสื่อกระบวนการ อุณหภูมิ สารเคมีทำความสะอาด และ เงื่อนไขการฆ่าเชื้อ ผู้ซื้อควรระบุสภาพการทำงานจริงเมื่อขอสิ่งที่เหมาะสม การกำหนดค่า

หลักการทำงาน

1. เปิดตำแหน่ง

เมื่อทางไหลภายในอยู่ในแนวเดียวกับท่อ วาล์วจะให้พื้นที่การไหลสูงสุดที่มีอยู่ ประมวลผลการถ่ายโอนสื่อ

2. ตำแหน่งการควบคุม

เมื่อลูกบอลหมุนไปยังตำแหน่งตรงกลาง พื้นที่การไหลจะถูกจำกัดบางส่วน ตำแหน่งนี้ใช้เพื่อ ควบคุมการไหลของกระบวนการตามเงื่อนไขการผลิตที่ต้องการ

3. ตำแหน่งที่ปิด

เมื่อลูกบอลถึงตำแหน่งปิด ทางเดินไหลจะถูกปิดกั้น และโครงสร้างการปิดผนึกจะทำการปิด ระหว่างฝั่งต้นน้ำและปลายน้ำ

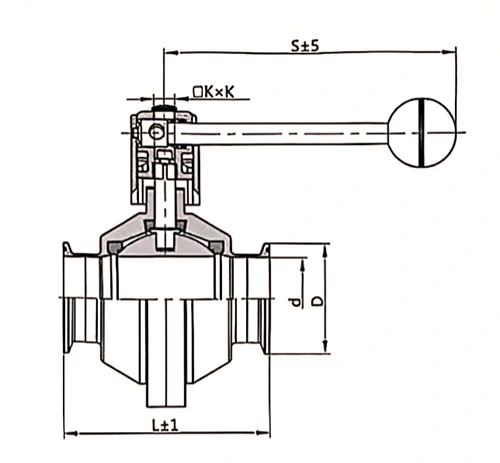

ข้อมูลจำเพาะทางเทคนิค

ขนาดที่มีจำหน่าย

การใช้งาน

1. อาหารและผลิตภัณฑ์นม

บอลวาล์วชนิดผีเสื้อสุขาภิบาลสามารถใช้ในการควบคุมการถ่ายโอนนม โยเกิร์ต น้ำผลไม้ ซอส ของเหลว ส่วนผสมอาหารและผลิตภัณฑ์ที่เข้ากันได้อื่นๆ ซึ่งจำเป็นต้องมีการปรับการไหลอย่างถูกสุขลักษณะ

2. เภสัชกรรมและเทคโนโลยีชีวภาพ

การใช้งานทั่วไป ได้แก่ การถ่ายโอนของเหลวทางเภสัชกรรม การเตรียมบัฟเฟอร์ อุปกรณ์แปรรูปทางชีวภาพ มีความบริสุทธิ์สูง การจัดการของเหลวและท่อกระบวนการที่ถูกสุขลักษณะที่เข้ากันได้

3. การผลิตเครื่องสำอาง

วาล์วนี้สามารถใช้กับแชมพู โลชั่น ครีม และเครื่องสำอางสูตรอื่น ๆ ที่ความหนืดและควบคุมได้ การถ่ายโอนของเหลวถือเป็นข้อพิจารณากระบวนการที่สำคัญ

4. การแปรรูปทางเคมีที่ดี

สำหรับตัวกลางสารเคมีที่เข้ากันได้ สามารถใช้วาล์วกับระบบถ่ายเทของเหลวและระบบควบคุมกระบวนการที่เกี่ยวข้องได้ วัสดุที่มีความหนืดหรือมีอนุภาค ความเข้ากันได้ของวัสดุและซีลควรได้รับการประเมินตาม องค์ประกอบทางเคมีที่เกิดขึ้นจริง

คู่มือการเลือกผู้ซื้อ

1. ยืนยันสื่อกระบวนการ

ระบุชื่อกลาง ความหนืด ปริมาณอนุภาค ความเข้มข้น และอุณหภูมิในการทำงาน เนื่องจากปัจจัยเหล่านี้ ส่งผลโดยตรงต่อการเลือกวาล์วและวัสดุปิดผนึก

2. กำหนดการควบคุมการไหลที่ต้องการ

หากใช้วาล์วเพื่อการแยกส่วนเป็นหลัก รูปแบบการทำงานพื้นฐานอาจเพียงพอ ถ้าไหลกลาง จำเป็นต้องมีการปรับเปลี่ยน ควรพิจารณาด้ามจับ 12 ตำแหน่งหรือการกำหนดค่าแบบกระตุ้น

3. ยืนยันขนาดท่อ

ขนาดวาล์วและขนาดการเชื่อมต่อควรตรงกับระบบท่อสุขาภิบาลที่มีอยู่ จัดหาสิ่งที่จำเป็น ขนาดที่ระบุและประเภทการเชื่อมต่อเมื่อขอใบเสนอราคา

4. ยืนยันวิธีการใช้งาน

สำหรับการดำเนินการด้วยตนเอง ให้ระบุประเภทด้ามจับที่ต้องการ สำหรับการใช้งานอัตโนมัติ ให้ระบุนิวเมติกหรือไฟฟ้า การดำเนินงานและจัดเตรียมเงื่อนไขการควบคุมที่มีอยู่

การตรวจสอบและการจัดส่ง

1. การตรวจสอบมิติ

ขนาดวาล์วและอินเทอร์เฟซการเชื่อมต่อสุขาภิบาลได้รับการตรวจสอบตามการกำหนดค่าที่ระบุก่อนหน้านี้ การจัดส่ง

2. การตรวจสอบการปฏิบัติงาน

มีการตรวจสอบการกำหนดค่าแบบแมนนวลและแบบสั่งงานเพื่อการเคลื่อนไหวและตำแหน่งที่ถูกต้องตามที่เลือก กลไกการทำงาน

3. การป้องกันพื้นผิว

ตัวเรือนสเตนเลสสตีลและปลายข้อต่อได้รับการปกป้องระหว่างการขนย้ายและบรรจุภัณฑ์เพื่อลดความเสี่ยง รอยขีดข่วน การเสียรูป และการปนเปื้อนระหว่างการขนส่ง

4. บรรจุภัณฑ์ส่งออก

AVM ใช้บรรจุภัณฑ์ป้องกันที่เหมาะสมสำหรับการขนส่งระหว่างประเทศ สามารถจัดกล่องกระดาษและกล่องไม้ได้ ตามขนาดวาล์ว การกำหนดค่าการทำงาน และข้อกำหนดในการขนส่ง

คำถามที่พบบ่อย

1. บอลวาล์วชนิดผีเสื้อสุขาภิบาลใช้ทำอะไร?

ใช้สำหรับทั้งควบคุมการไหลและปิดในท่อกระบวนการที่ถูกสุขลักษณะ โดยเฉพาะอย่างยิ่งที่การไหลตรงกลาง จำเป็นต้องมีการปรับ

2. เหมาะสำหรับของเหลวหนืดหรือไม่?

ใช่. วาล์วได้รับการออกแบบสำหรับการใช้งานที่เกี่ยวข้องกับของเหลวหนืด แม้ว่าความเหมาะสมที่แท้จริงจะขึ้นอยู่กับก็ตาม ความหนืด อุณหภูมิ อัตราการไหล และคุณลักษณะของตัวกลางเฉพาะ

3. สามารถจัดการกับของเหลวที่มีอนุภาคได้หรือไม่?

สามารถพิจารณาได้สำหรับของเหลวที่มีอนุภาคที่เข้ากันได้ ขนาดอนุภาค ความเข้มข้น ความแข็ง และกระบวนการ ควรยืนยันเงื่อนไขก่อนเลือก

4. อะไรคือความแตกต่างระหว่างแฮนเดิล 12 ตำแหน่งและ 4 ตำแหน่ง?

ที่จับ 12 ตำแหน่งให้การปรับเพิ่มขึ้นประมาณ 15° เพื่อการวางตำแหน่งการไหลแบบแมนนวลที่ละเอียดยิ่งขึ้น ที่ ที่จับ 4 ตำแหน่งให้ตำแหน่งที่กำหนดไว้ล่วงหน้าหลายตำแหน่งเพื่อการทำงานที่ง่ายขึ้น

5. วาล์วสามารถทำงานอัตโนมัติได้หรือไม่?

ใช่. มีตัวเลือกการสั่งงานด้วยลมและไฟฟ้าสำหรับการใช้งานร่วมกับระบบกระบวนการอัตโนมัติ

6. ข้อมูลใดบ้างที่จำเป็นสำหรับการเลือกวาล์ว?

ระบุขนาดวาล์ว, ตัวกลางในกระบวนการ, ความหนืด, คุณลักษณะของอนุภาค, อุณหภูมิ, ความดัน, การไหลที่ต้องการ อัตรา ประเภทการเชื่อมต่อ และวิธีการใช้งานด้วยตนเองหรืออัตโนมัติที่ต้องการ
