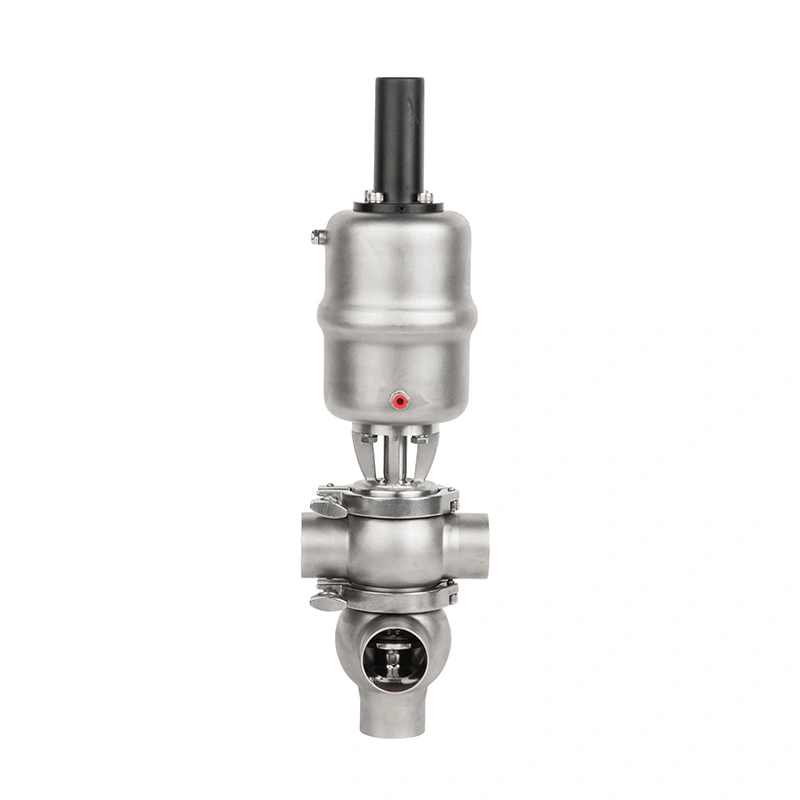

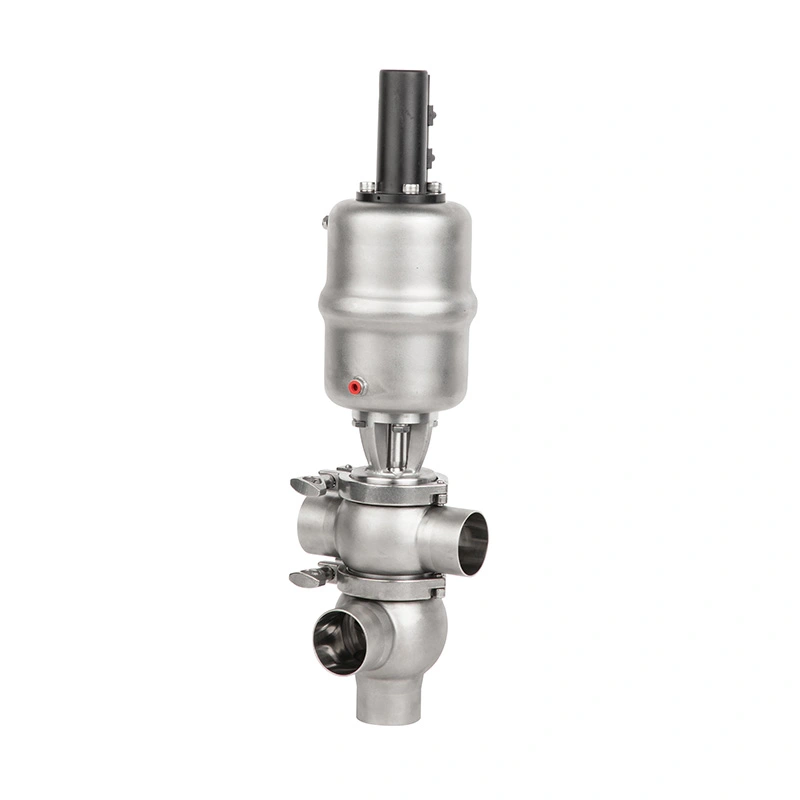

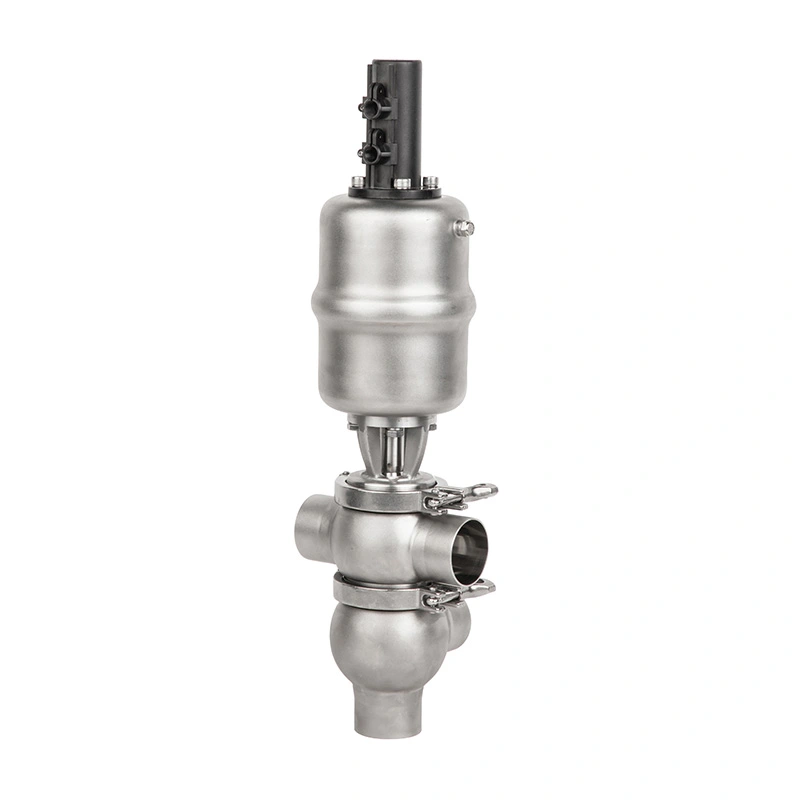

วาล์วเปลี่ยนทิศทางปลอดเชื้อสุขาภิบาล

ด้วยชิ้นส่วนที่สัมผัสกับผลิตภัณฑ์ SS316L, เส้นทางการไหลแบบ low-dead-leg, พื้นผิวภายใน Ra <0.8 μm และ CIP/SIP ความเข้ากันได้ AVM Sanitary Aseptic Divert Valve ได้รับการออกแบบมาเพื่อการใช้งานด้านสุขอนามัยในผลิตภัณฑ์นม อาหารและเครื่องดื่ม เทคโนโลยีชีวภาพ เครื่องสำอาง และการแปรรูปสารเคมีชั้นดี

วาล์วสามารถกำหนดค่าได้ด้วยการกระตุ้นด้วยลมและส่วนประกอบควบคุมอัจฉริยะ 24V ที่เป็นอุปกรณ์เสริม บูรณาการเข้ากับระบบประมวลผลอัตโนมัติที่ใช้ PLC หรือ DCS

การผันการไหลได้รับการออกแบบตามข้อกำหนดของกระบวนการ

1. การสลับการไหลหลายเส้นทางแบบยืดหยุ่น

วัตถุประสงค์หลักของวาล์วเปลี่ยนทิศทางสุขาภิบาลปลอดเชื้อของ AVM คือเพื่อส่งของเหลวจากเส้นทางกระบวนการหนึ่งไปยังอีกเส้นทางหนึ่ง โดยไม่ต้องให้ผู้ปฏิบัติงานเปลี่ยนการเชื่อมต่อไปป์ไลน์ด้วยตนเอง สามารถนำไปใช้กับการขนถ่ายสินค้า,ถัง การบรรจุ การปล่อยผลิตภัณฑ์ การหมุนเวียน และการดำเนินการเปลี่ยนแปลงกระบวนการ

2. การแยกกระบวนการที่เชื่อถือได้

ในระหว่างการเปลี่ยนการผลิตหรือการทำความสะอาด จะต้องแยกสื่อในกระบวนการที่แตกต่างกันออกไป การปิดผนึกที่ถูกสุขลักษณะ โครงสร้างช่วยแยกของเหลวในกระบวนการและลดความเป็นไปได้ที่ผลิตภัณฑ์ที่ไม่พึงประสงค์จะผสมกันเมื่อมีการไหลหลายครั้ง เส้นทางเชื่อมต่อกับชุดวาล์วเดียวกัน

3. การเปลี่ยนแปลงผลิตภัณฑ์เร็วขึ้น

การผันการไหลอัตโนมัติทำให้เส้นทางกระบวนการเปลี่ยนแปลงได้อย่างรวดเร็วและสม่ำเสมอ สิ่งนี้มีคุณค่าอย่างยิ่ง สำหรับสายการผลิตที่ต้องจัดการผลิตภัณฑ์หลายชนิด ซึ่งการทำงานของวาล์วแบบแมนนวลบ่อยครั้งอาจเพิ่มเวลาหยุดทำงานและ แนะนำข้อผิดพลาดในการดำเนินงาน

โครงสร้างที่ถูกสุขลักษณะเพื่อการแปรรูปแบบปลอดเชื้อ

1. ชิ้นส่วนสัมผัสผลิตภัณฑ์ SS316L

ส่วนประกอบที่สัมผัสกับผลิตภัณฑ์ทั้งหมดผลิตจากสแตนเลส SS316L ซึ่งให้ความต้านทานการกัดกร่อนและ สารละลายวัสดุที่ถูกสุขลักษณะสำหรับการสัมผัสโดยตรงกับตัวกลางในกระบวนการ

ส่วนประกอบที่ไม่สัมผัสกับผลิตภัณฑ์ผลิตจากสแตนเลส SS304 AVM ยังสามารถจัดเตรียม EN 10204 3.1 ได้อีกด้วย ใบรับรองวัสดุสำหรับการใช้งานที่ต้องการการตรวจสอบย้อนกลับของวัสดุ

2. เส้นทางการไหลขาตายต่ำ

ช่องการไหลภายในได้รับการออกแบบมาเพื่อลดช่องว่างที่อาจตกค้างของผลิตภัณฑ์หรือน้ำยาทำความสะอาด หลังจากการประมวลผล

โครงสร้างนี้ช่วยลดความเสี่ยงในการปนเปื้อนและสนับสนุนประสิทธิภาพการทำความสะอาดที่สม่ำเสมอมากขึ้นในระหว่างการทำซ้ำ รอบการผลิต

3. Ra <0.8 μm พื้นผิวภายในเสร็จสิ้น

ผิวสำเร็จภายในคือ Ra <0.8 μm ทำให้พื้นผิวสัมผัสผลิตภัณฑ์เรียบเนียนซึ่งช่วยลดสารตกค้าง ยึดเกาะและรองรับข้อกำหนดของกระบวนการด้านสุขอนามัย

4. ตัวเลือกการปิดผนึกตามมาตรฐาน FDA

AVM นำเสนอวัสดุซีล EPDM, FKM และซิลิโคน วัสดุซีลที่มีอยู่ทั้งหมดเป็นไปตาม FDA 177.2600 ข้อกำหนด

ควรเลือกซีลที่ถูกต้องตามสื่อในกระบวนการ อุณหภูมิในการทำงาน สารเคมีในการทำความสะอาด และ เงื่อนไขการฆ่าเชื้อ

ความสามารถ CIP และ SIP

1. การดำเนินการทำความสะอาดในสถานที่

วาล์วได้รับการออกแบบมาให้ติดตั้งไว้ในระหว่างการทำความสะอาด CIP พื้นผิวภายในเรียบและมีขาตายต่ำ โครงสร้างช่วยให้ของเหลวทำความสะอาดไปถึงบริเวณที่สำคัญและขจัดสิ่งตกค้างโดยไม่ต้องใช้วาล์วตามปกติ รื้อ

2. ประสิทธิภาพในการฆ่าเชื้อในสถานที่

สำหรับการใช้งานในกระบวนการปลอดเชื้อ วาล์วรองรับการฆ่าเชื้อที่อุณหภูมิ 134°C ได้นานสูงสุด 20 นาที นี้ ช่วยให้วาล์วสามารถรวมเข้ากับระบบการผลิตที่มีการฆ่าเชื้อในสายการผลิตที่อุณหภูมิสูง จำเป็น

3. ลดเวลาหยุดทำงานที่เกี่ยวข้องกับการทำความสะอาด

ความเข้ากันได้ของ CIP และ SIP ช่วยลดความจำเป็นในการถอดออกด้วยตนเองบ่อยครั้งเพื่อการทำความสะอาดและการฆ่าเชื้อตามปกติ ช่วยลดการแทรกแซงการบำรุงรักษาและปรับปรุงความพร้อมของอุปกรณ์

การควบคุมด้วยลมและอัจฉริยะ

1. การสลับการไหลของลม

การกำหนดค่าแบบนิวแมติกทำงานด้วยแรงดันอากาศควบคุม 5-8 บาร์ ทำให้สามารถสลับวาล์วได้อย่างรวดเร็วและทำซ้ำได้ for automated process lines.

2. คอนโทรลเลอร์อัจฉริยะ 24V

สามารถใช้ตัวควบคุมอัจฉริยะ 24V ซึ่งเป็นอุปกรณ์เสริมสำหรับการทำงานของวาล์วอัตโนมัติและการบูรณาการกับระดับโรงงาน ระบบควบคุม

3. การตรวจสอบตำแหน่ง

เซ็นเซอร์ตำแหน่ง 24V สามารถส่งกลับตำแหน่งวาล์วไปยังระบบควบคุม เพื่อช่วยเหลือผู้ปฏิบัติงานและระบบอัตโนมัติ อุปกรณ์ยืนยันว่าวาล์วถึงตำแหน่งการทำงานที่ต้องการแล้วหรือไม่

4. การรวมโซลินอยด์วาล์ว

โซลินอยด์วาล์วที่เป็นอุปกรณ์เสริมจะควบคุมแอคชูเอเตอร์แบบนิวแมติก ทำให้วาล์วเปลี่ยนทิศทางสามารถตอบสนองต่อสัญญาณอัตโนมัติได้ จากระบบ PLC หรือ DCS

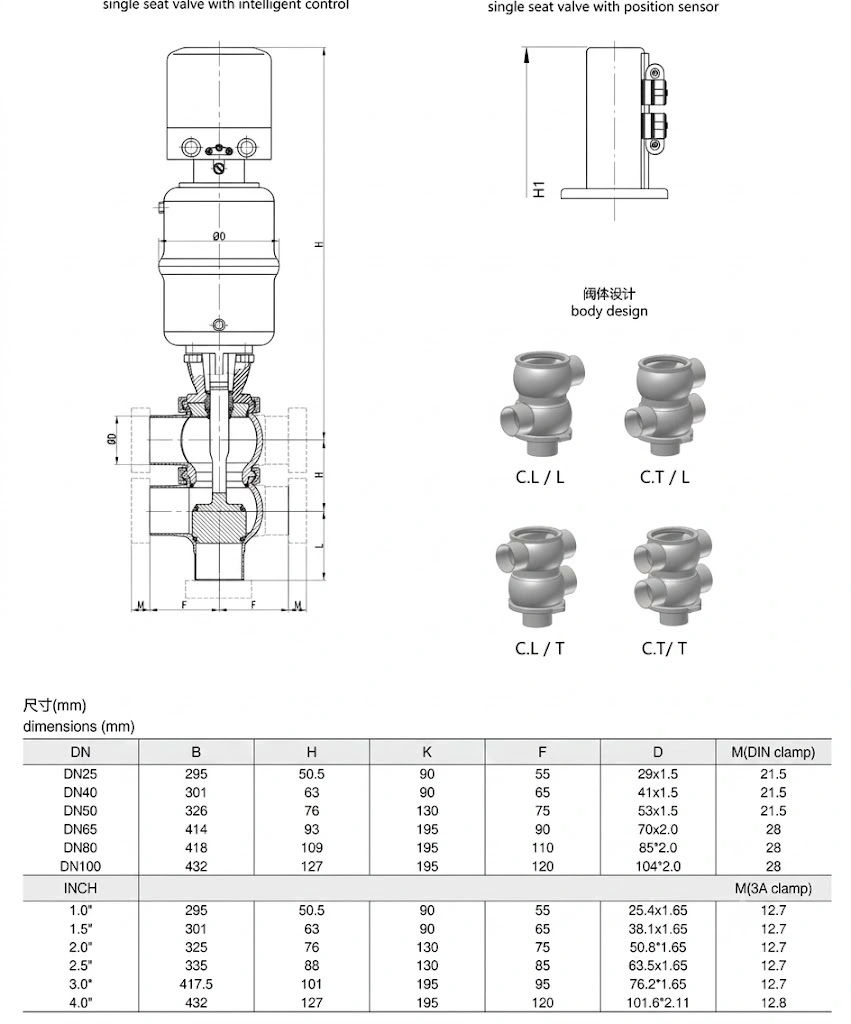

ข้อมูลจำเพาะทางเทคนิค

ตัวเลือกการเชื่อมต่อสำหรับท่อที่ถูกสุขลักษณะ

1. การเชื่อมต่อแบบไตรแคลมป์

การเชื่อมต่อแบบ Tri-Clamp มอบโซลูชันที่สะดวกสำหรับระบบท่อสุขาภิบาลที่มีการตรวจสอบ ทำความสะอาด และจำเป็นต้องเปลี่ยนอุปกรณ์ มีการใช้กันอย่างแพร่หลายในอาหาร เครื่องดื่ม ผลิตภัณฑ์นม และยาที่เกี่ยวข้อง สภาพแวดล้อมการประมวลผล

2. การเชื่อมต่อแบบเชื่อมชน

การเชื่อมต่อแบบเชื่อมชนให้การเชื่อมต่อท่อแบบถาวรพร้อมการเปลี่ยนแปลงภายในที่ราบรื่น พวกเขามีความเหมาะสม สำหรับการติดตั้งที่การลดข้อต่อให้เหลือน้อยที่สุดและการรักษาสภาพการไหลที่ถูกสุขลักษณะเป็นสิ่งสำคัญ

3. การเชื่อมต่อหน้าแปลน

การกำหนดค่าแบบหน้าแปลนให้การเชื่อมต่อทางกลที่แข็งแกร่งสำหรับระบบกระบวนการที่ต้องใช้อุปกรณ์ที่สะดวก บูรณาการและถอดชิ้นส่วน

AVM รองรับมาตรฐานการเชื่อมต่อ DIN 11850 series, ASME, ISO และ 3-A เพื่อรองรับมาตรฐานสากลที่แตกต่างกัน ระบบท่อสุขาภิบาล

การใช้งาน

1. การแปรรูปผลิตภัณฑ์นม

วาล์วสามารถเปลี่ยนเส้นทางนม ผลิตภัณฑ์นมเหลว น้ำยาทำความสะอาด และของเหลวที่เข้ากันได้อื่นๆ ระหว่างกัน ประมวลผลเส้นทางในขณะที่สนับสนุนการดำเนินงาน CIP บ่อยครั้ง

2. การผลิตอาหารและเครื่องดื่ม

สำหรับการผลิตเครื่องดื่มและอาหารเหลว วาล์วรองรับการขนถ่ายผลิตภัณฑ์ การบรรจุ การหมุนเวียน การระบาย และ การใช้งานเพื่อเปลี่ยนการผลิตที่จำเป็นต้องมีการควบคุมการไหลอย่างถูกสุขลักษณะ

3. การแปรรูปเทคโนโลยีชีวภาพ

การผลิตเทคโนโลยีชีวภาพจำเป็นต้องมีการกำหนดเส้นทางกระบวนการควบคุมและสุขอนามัยที่เข้มงวด การออกแบบปลอดเชื้อของวาล์ว AVM และความสามารถ SIP ทำให้เหมาะสำหรับระบบการประมวลผลเทคโนโลยีชีวภาพที่เข้ากันได้

4. การผลิตเครื่องสำอาง

วาล์วนี้สามารถใช้ในสายการผลิตเครื่องสำอางที่ถูกสุขลักษณะ ซึ่งการจัดการของเหลวที่สะอาด การผันการไหลที่เชื่อถือได้ และ repeatable process switching are required.

5. การแปรรูปทางเคมีที่ดี

สำหรับการใช้งานสารเคมีละเอียดที่เข้ากันได้ โครงสร้าง SS316L และการควบคุมการไหลที่ถูกสุขลักษณะเป็นโซลูชันที่เชื่อถือได้ สำหรับการจัดการของเหลวในกระบวนการภายใต้สภาวะสุขอนามัยที่ได้รับการควบคุม

สิ่งที่ผู้ซื้อควรยืนยันก่อนสั่งซื้อ

1. ประมวลผลสื่อ

จัดเตรียมของเหลวหรือตัวกลางกระบวนการที่แน่นอนเพื่อกำหนดความเข้ากันได้ของวัสดุและซีล

2. เงื่อนไขการดำเนินงาน

ตรวจสอบแรงดันใช้งาน อุณหภูมิในการทำงาน และสภาวะการฆ่าเชื้อที่ต้องการเพื่อให้แน่ใจว่าวาล์วทำงาน การกำหนดค่าตรงตามข้อกำหนดกระบวนการจริง

3. มาตรฐานการเชื่อมต่อ

ระบุว่าระบบต้องการการเชื่อมต่อ Tri-Clamp, Butt Weld หรือ Flange และระบุ DIN ที่เกี่ยวข้อง มาตรฐาน ASME, ISO หรือ 3-A

4. ข้อกำหนดของระบบอัตโนมัติ

สำหรับสายการผลิตอัตโนมัติ ให้ตรวจสอบว่ามีแอคชูเอเตอร์แบบนิวแมติก โซลินอยด์วาล์ว คอนโทรลเลอร์อัจฉริยะ 24V หรือ จำเป็นต้องมีเซ็นเซอร์ตำแหน่ง

5. เอกสารประกอบวัสดุ

สำหรับโครงการที่ต้องการการตรวจสอบย้อนกลับของวัสดุ ให้ขอใบรับรอง EN 10204 3.1 พร้อมกับคำสั่งวาล์ว

เหตุใดจึงเลือก AVM

1. ออกแบบมาเพื่อการเบี่ยงเบนการไหลที่ถูกสุขลักษณะ

วาล์ว AVM มุ่งเน้นไปที่ข้อกำหนดเฉพาะของการกำหนดเส้นทางกระบวนการสุขาภิบาล ซึ่งให้การสลับระหว่างที่เชื่อถือได้ ท่อต่างๆ แทนที่จะควบคุมการไหลเปิดและปิด

2. สร้างขึ้นสำหรับกระบวนการ CIP และ SIP

โครงสร้างขาตายต่ำ พื้นผิวภายในเรียบ ความเข้ากันได้ของ CIP และความสามารถ SIP ที่ 134°C ช่วยสนับสนุน demanding hygienic production environments.

3. โครงสร้างสแตนเลสแบบตรวจสอบย้อนกลับได้

ชิ้นส่วนสัมผัสผลิตภัณฑ์ SS316L, ชิ้นส่วนที่ไม่สัมผัสผลิตภัณฑ์ SS304 และการรับรองเสริม EN 10204 3.1 ให้ความชัดเจน การตรวจสอบย้อนกลับวัสดุสำหรับโครงการอุตสาหกรรมที่ผ่านการรับรอง

4. พร้อมสำหรับการผลิตอัตโนมัติ

การทำงานแบบนิวแมติก การควบคุมอัจฉริยะ 24V การรวมวาล์วโซลินอยด์ และการตรวจจับตำแหน่งทำให้วาล์ว AVM สามารถ ถูกรวมเข้ากับสายการผลิตอัตโนมัติ

คำถามที่พบบ่อย

1. วาล์วเปลี่ยนทิศทางปลอดเชื้อสุขาภิบาลใช้ทำอะไร?

โดยหลักแล้วจะใช้เพื่อเปลี่ยนเส้นทางของเหลวในกระบวนการระหว่างท่อต่างๆ ในขณะที่ยังคงรักษาสภาพที่ถูกสุขลักษณะ การใช้งานทั่วไป ได้แก่ การขนย้ายผลิตภัณฑ์ การบรรจุถัง การระบาย การหมุนเวียน และการเปลี่ยนกระบวนการ

2. วาล์ว AVM สามารถใช้กับ CIP และ SIP ได้หรือไม่

ใช่. วาล์วนี้ออกแบบมาเพื่อการทำความสะอาด CIP และรองรับการฆ่าเชื้อด้วย SIP ที่อุณหภูมิ 134°C ได้นานถึง 20 นาที

3. แรงกดดันในการทำงานสูงสุดคือเท่าไร?

แรงดันใช้งานมาตรฐานคือ 0–5 บาร์ ควรยืนยันสภาพการทำงานจริงเมื่อเลือกวาล์ว การกำหนดค่า

4. ฉันควรเลือกวัสดุซีลชนิดใด

AVM offers EPDM, FKM, and Silicone. การเลือกควรขึ้นอยู่กับสื่อในกระบวนการ อุณหภูมิ การทำความสะอาด chemicals, and sterilization conditions.

5. สามารถต่อวาล์วเข้ากับ PLC ได้หรือไม่?

ใช่. ด้วยตัวกระตุ้นนิวแมติกที่เป็นอุปกรณ์เสริม วาล์วโซลินอยด์ ตัวควบคุมอัจฉริยะ 24V และเซ็นเซอร์ตำแหน่ง วาล์ว สามารถรวมเข้ากับระบบควบคุม PLC หรือ DCS อัตโนมัติได้

6. AVM สามารถให้ใบรับรองอะไรบ้าง?

AVM สามารถจัดทำใบรับรองวัสดุ EN 10204 3.1 สำหรับวัสดุสแตนเลสที่เกี่ยวข้อง วัสดุซีลเป็นไปตามข้อกำหนด with FDA 177.2600 requirements.

7. มีมาตรฐานการเชื่อมต่ออะไรบ้าง?

วาล์วนี้มีให้เลือกทั้งแบบ Tri-Clamp, Butt Weld และ Flange และสามารถกำหนดค่าได้ตามมาตรฐาน DIN 11850 series, ASME, ISO, and 3-A standards.

ขอโซลูชันวาล์วเปลี่ยนเส้นทางปลอดเชื้อ AVM

สำหรับสายการผลิตที่ถูกสุขอนามัยที่ต้องการเส้นทางการไหลที่เชื่อถือได้ การเปลี่ยนกระบวนการที่รวดเร็ว และการทำความสะอาดในสายการผลิตและ การฆ่าเชื้อ AVM Sanitary Aseptic Divert Valve มอบโซลูชันที่ใช้งานได้จริง

ส่ง AVM สื่อกระบวนการของคุณ การเชื่อมต่อท่อ แรงดันใช้งาน อุณหภูมิในการทำงาน การฆ่าเชื้อ ข้อกำหนดและการกำหนดค่าอัตโนมัติเพื่อเลือกการออกแบบวาล์วที่เหมาะสมสำหรับการใช้งานของคุณ
