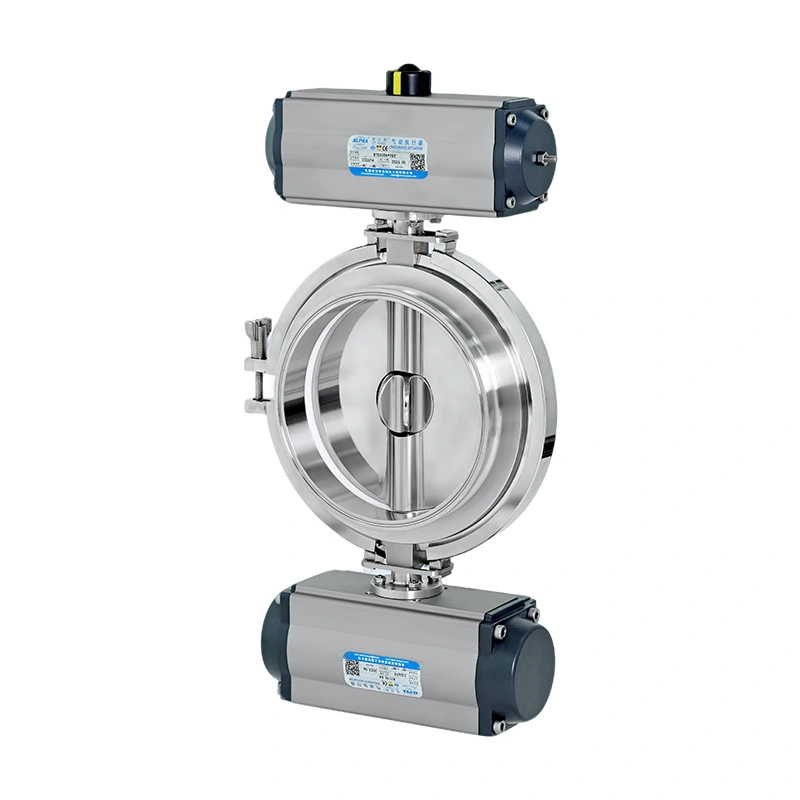

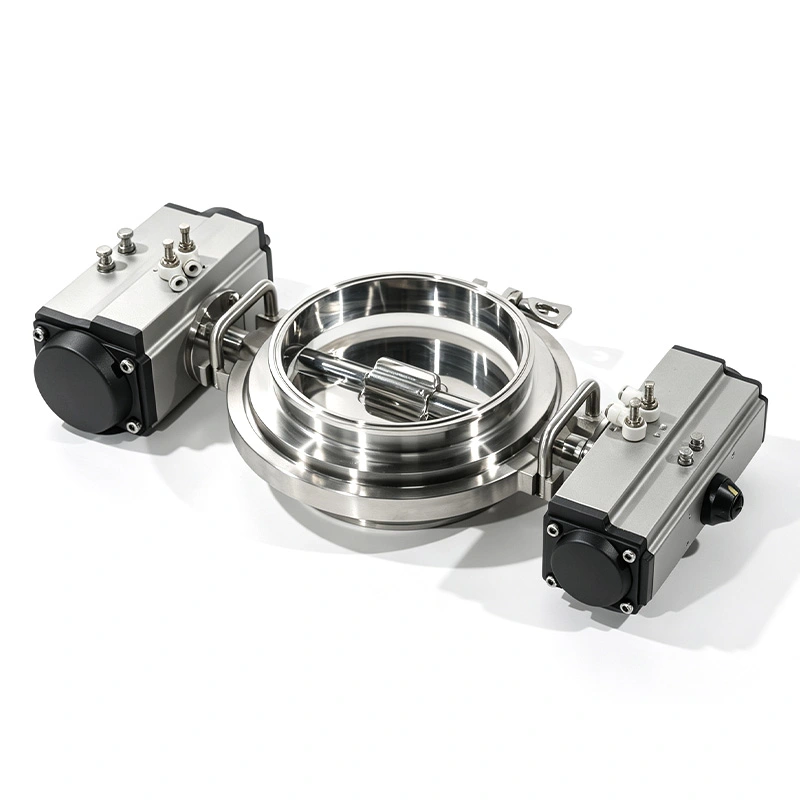

โรเตอร์ขนาดใหญ่ส่งวัสดุที่จำเป็นส่วนใหญ่ได้อย่างรวดเร็ว ในขณะที่โรเตอร์ขนาดเล็กเข้ามาใกล้เป้าหมาย ค่าสำหรับการให้ยาขั้นสุดท้ายแบบควบคุม ทำให้วาล์วผีเสื้อจ่ายสารเคมีสองเท่าเพื่อการจ่ายผง เหมาะอย่างยิ่งสำหรับการชั่งน้ำหนักอัตโนมัติ การจัดชุด การจัดการสูตร และระบบการบรรจุผง การผลิตยา อาหาร โภชนเภสัช และเคมีภัณฑ์
โรเตอร์ขนาดใหญ่รองรับการปล่อยวัสดุปริมาณมากในช่วงแรก มีวัตถุประสงค์เพื่อเคลื่อนย้ายผงหรือเม็ดอย่างรวดเร็ว ไปยังเป้าหมายที่ตั้งโปรแกรมไว้ ช่วยลดเวลาที่ต้องใช้ในแต่ละรอบการจ่ายสาร
โรเตอร์ขนาดใหญ่สามารถกำหนดค่าสำหรับการหมุนแบบผีเสื้อ 0–90° หรือการหมุนแบบดาว 0–180° ขึ้นอยู่กับ ลักษณะการให้ยาที่ต้องการ
เมื่อแบทช์เข้าใกล้น้ำหนักเป้าหมาย ระบบควบคุมจะเปลี่ยนจากโรเตอร์ขนาดใหญ่ไปเป็นโรเตอร์ขนาดเล็ก ที่ ช่องเปิดที่เล็กลงช่วยให้สามารถเติมวัสดุได้ทีละน้อย ลดการป้อนมากเกินไป และปรับปรุงความสามารถในการทำซ้ำ
โรเตอร์ขนาดเล็กทำงานด้วยการหมุน 0–180° และได้รับการออกแบบมาโดยเฉพาะสำหรับขั้นตอนการจ่ายที่แม่นยำขั้นสุดท้าย
กระบวนการจ่ายยาเป็นไปตามลำดับที่ได้รับการควบคุม:
การป้อนจำนวนมาก → วิธีการตามเป้าหมาย → การจ่ายละเอียด → ถึงค่าที่ตั้งไว้ → ปิดอัตโนมัติ
โรเตอร์ขนาดใหญ่จะถ่ายเทวัสดุในอัตราที่สูงก่อน เมื่อเข้าใกล้ค่าเป้าหมายแล้วระบบควบคุม เปลี่ยนเป็นโรเตอร์ขนาดเล็ก จากนั้นโรเตอร์ขนาดเล็กจะทำการเติมครั้งสุดท้ายจนกระทั่งถึงค่าที่ตั้งโปรแกรมไว้ ถึงแล้ว
วิธีการสองขั้นตอนนี้ให้ความสมดุลในทางปฏิบัติระหว่างปริมาณงานและความแม่นยำในการจ่ายสาร โดยเฉพาะอย่างยิ่งใน ระบบชั่งน้ำหนักและจัดชุดอัตโนมัติ
วาล์วปีกผีเสื้อสำหรับจ่ายสารเคมีแบบ Double Dosing สำหรับการจ่ายสารชนิดผงสามารถเชื่อมต่อกับระบบ PLC โหลดเซลล์ และ การควบคุมการชั่งน้ำหนักทางอุตสาหกรรม ทำให้สามารถรวมพารามิเตอร์การจ่ายยาเข้ากับกระบวนการผลิตแบบอัตโนมัติได้
ทำให้เหมาะสำหรับการใช้งานที่ผู้ปฏิบัติงานต้องการปริมาณส่วนผสมที่ทำซ้ำได้ แทนที่จะต้องการเพียงแค่ การเปิดและปิดวาล์วระบายแบบธรรมดา
การใช้งานทั่วไป ได้แก่ การจัดชุดอัตโนมัติ การป้อนแบบลดน้ำหนัก การบรรจุแบบผง ส่วนผสมทางเภสัชกรรม การให้ยาและการผลิตที่ควบคุมตามสูตร

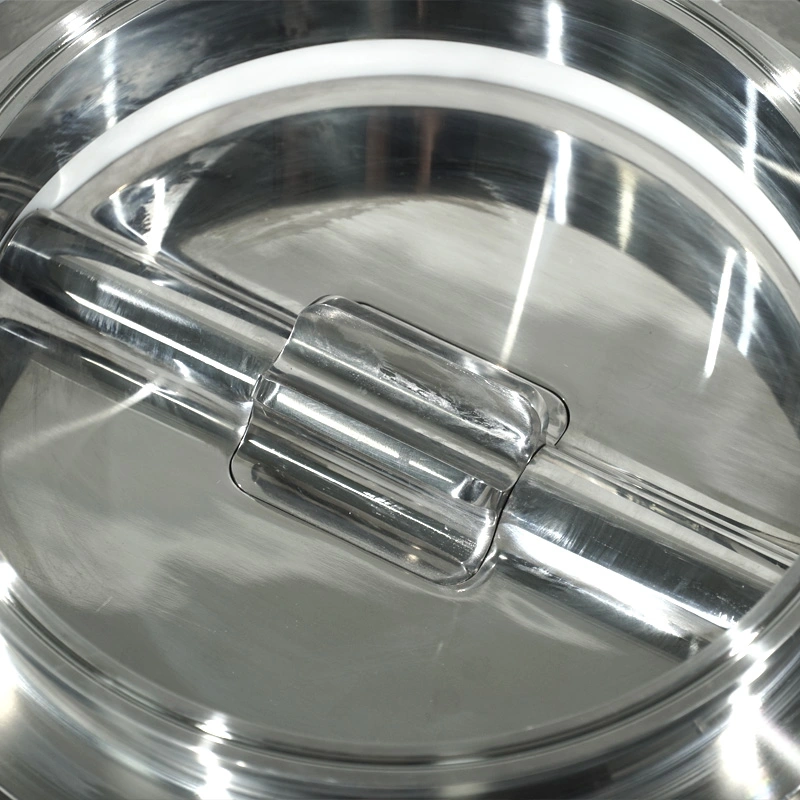

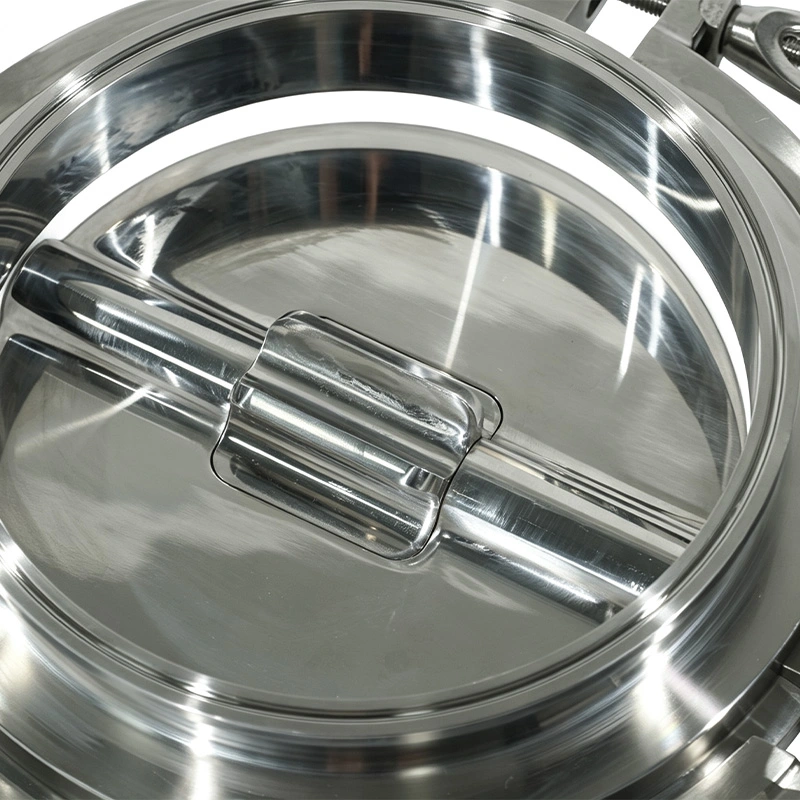

ส่วนประกอบที่สัมผัสกับผลิตภัณฑ์มีจำหน่ายในสแตนเลส 304 หรือ 316L ในขณะที่ส่วนประกอบที่ไม่สัมผัสจะใช้ SS304 พื้นผิวสัมผัสผลิตภัณฑ์สามารถมีค่า Ra <0.4 μm ซึ่งช่วยลดการกักเก็บวัสดุและทำให้การทำความสะอาดง่ายขึ้น
การออกแบบแคลมป์ด่วนเพื่อสุขอนามัยช่วยให้สามารถถอดประกอบวาล์วและประกอบกลับได้อย่างมีประสิทธิภาพเมื่อทำความสะอาดหรือ จำเป็นต้องเปลี่ยนผลิตภัณฑ์
ตัวเลือกการปิดผนึกที่มีให้เลือก ได้แก่ PTFE, EPDM และซิลิโคน โดยสามารถเลือกการกำหนดค่าได้ตามวัสดุ และข้อกำหนดของกระบวนการ
| ข้อมูลจำเพาะ | รายละเอียด |
| ประเภทวาล์ว | บัตเตอร์ฟลายวาล์วชนิดจ่ายสารเคมีคู่ |
| ขนาดที่มีจำหน่าย | 6", 8", 10", 12" |
| ความดันการทำงาน | -0.1 MPa ถึง +0.5 MPa |
| อุณหภูมิในการทำงาน | -20°ซ ถึง +135°ซ |
| วัสดุสัมผัสผลิตภัณฑ์ | SS304 / SS316L |
| วัสดุที่ไม่สัมผัส | เอสเอส304 |
| ตัวเลือกการซีล | PTFE, EPDM, ซิลิโคน |
| พื้นผิวเสร็จสิ้น | รา <0.4 ไมโครเมตร |
| สิ้นสุดการเชื่อมต่อ | ไตรแคลมป์ หน้าแปลน |
| มาตรฐานการเชื่อมต่อ | ดิน 11850, BS4825, ISO 1127, ASTM BPE |
| โรเตอร์ขนาดใหญ่ | 0–90° / 0–180° |
| โรเตอร์ขนาดเล็ก | 0–180° |

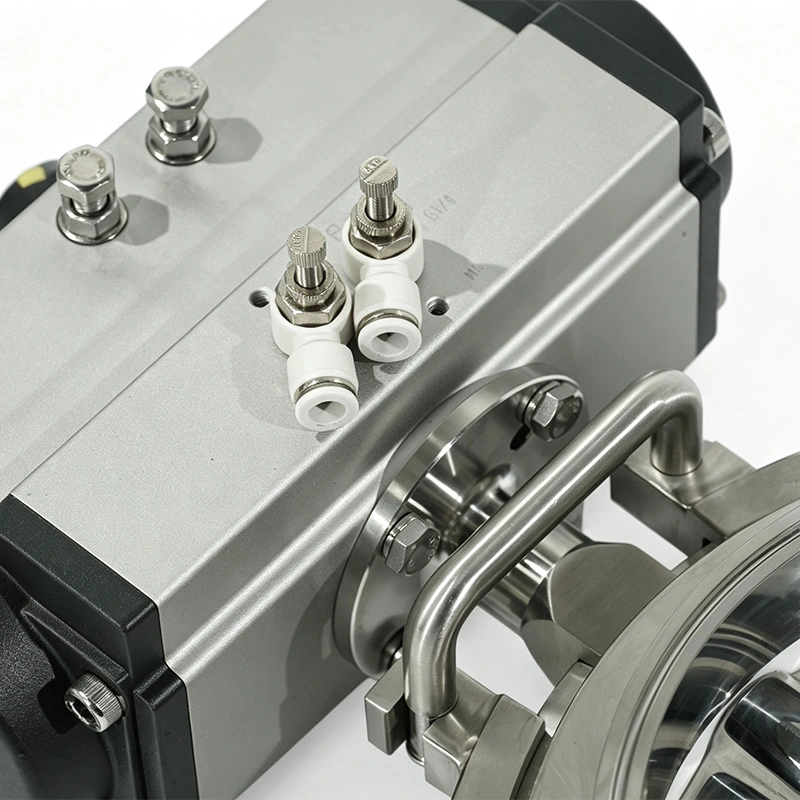

| การกระตุ้น | ตัวกระตุ้นแบบนิวแมติก |
วาล์วปีกผีเสื้อสำหรับจ่ายยาแบบ Double Dosing เพื่อการจ่ายสารชนิดผงสามารถใช้ควบคุมการจ่ายยาได้ ผงและส่วนผสมแห้งซึ่งปริมาณการผลิตซ้ำเป็นสิ่งสำคัญ สแตนเลส 316L ตัวเลือกการสัมผัสผลิตภัณฑ์และการตกแต่งพื้นผิวที่ถูกสุขลักษณะรองรับสภาพแวดล้อมการประมวลผลตามมาตรฐาน GMP
สำหรับแป้ง แป้ง ส่วนผสมทางโภชนาการและวัสดุอาหารแห้งอื่นๆ โรเตอร์ขนาดใหญ่ช่วยให้ป้อนอาหารปริมาณมากได้อย่างรวดเร็ว ในขณะที่โรเตอร์ขนาดเล็กทำการเติมสารครั้งสุดท้าย
ระบบโรเตอร์คู่สามารถรวมเข้ากับอุปกรณ์บรรจุอัตโนมัติซึ่งวัสดุจะต้องถึงที่ตั้งโปรแกรมไว้ น้ำหนักโดยไม่ให้อาหารมากเกินไป
บัตเตอร์ฟลายวาล์วแบบจ่ายสารเคมีแบบคู่เพื่อการจ่ายสารชนิดผงควบคุมการจ่ายสารแบบผงและแบบเม็ด ส่วนผสมที่ใช้ในการผลิตอาหารเสริมและอาหารเสริม รองรับการผลิตตามสูตรและสามารถทำซ้ำได้ ปริมาณแบทช์
สำหรับผงเคมีแห้งและวัสดุที่เป็นเม็ด โครงสร้างการจ่ายสารแบบสองขั้นตอนจะช่วยปรับสมดุลปริมาณงานของวัสดุ ด้วยการควบคุมปริมาณยาขั้นสุดท้าย
| การพิจารณา | บัตเตอร์ฟลายวาล์วแบบจ่ายสารเคมีคู่ AVM | วาล์วสูบจ่ายแบบขั้นตอนเดียว |
| ขั้นตอนการจ่ายยา | ปริมาณหยาบ + ละเอียด | ขั้นตอนเดียว |
| การให้อาหารความเร็วสูง | โรเตอร์ขนาดใหญ่ | ขึ้นอยู่กับวาล์ว |
| การเติมเงินแบบละเอียด | โรเตอร์ขนาดเล็ก | เปิดเหมือนกัน |
| การควบคุมแบทช์ | ออกแบบมาเพื่อการชั่งน้ำหนักอัตโนมัติ | มีข้อจำกัดมากขึ้น |
| การควบคุมการให้อาหารมากเกินไป | โรเตอร์แบบละเอียดช่วยลดการป้อนอาหารส่วนเกิน | ขึ้นอยู่กับความแม่นยำในการควบคุม |
| ระบบอัตโนมัติ | รองรับ PLC/โหลดเซลล์ | ขึ้นอยู่กับการกำหนดค่า |
| แอปพลิเคชัน | การผสมและการจ่ายที่แม่นยำ | การปล่อยวัสดุทั่วไป |
ลูกค้าที่รวมการจ่ายสารชนิดผงเข้ากับสายการผลิตชั่งน้ำหนักอัตโนมัติ ซึ่งจำเป็นต่อการเพิ่มความเร็วในการป้อนโดยไม่ต้อง เสียสละความแม่นยำของชุดสุดท้าย ลูกค้าเลือกการกำหนดค่า AVM double dosing เนื่องจากมีโรเตอร์ขนาดใหญ่ สามารถจัดการวัสดุจำนวนมากได้อย่างรวดเร็วในขณะที่โรเตอร์ขนาดเล็กทำการเติมขั้นสุดท้ายเสร็จสิ้น
ในระหว่างการทดสอบการผลิต ลูกค้ามุ่งเน้นไปที่การเปลี่ยนระหว่างการจ่ายแบบหยาบและแบบละเอียดเพราะสิ่งนี้ ส่งผลโดยตรงต่อความสามารถในการทำซ้ำของแบทช์ โครงสร้างสองขั้นตอนทำให้ระบบควบคุมของลูกค้าเปลี่ยนไปใช้ การให้ยาอย่างละเอียดเมื่อเข้าใกล้น้ำหนักเป้าหมาย
ผู้ผลิตยาจำเป็นต้องมีวาล์วจ่ายยาที่ถูกสุขลักษณะในการเตรียมส่วนผสมตามสูตร ลูกค้า เลือกการกำหนดค่าหน้าสัมผัสผลิตภัณฑ์ 316L ด้วยพื้นผิวที่ถูกสุขลักษณะและโครงสร้างแบบยึดอย่างรวดเร็ว ที่ ข้อเสนอแนะหลักคือวาล์วผสมผสานการควบคุมการจ่ายแบบอัตโนมัติเข้ากับโครงสร้างที่ยังคงใช้งานได้จริง การทำความสะอาดและการเปลี่ยนผลิตภัณฑ์
ผลิตภัณฑ์วาล์วสุขาภิบาล AVM ได้รับการสนับสนุนโดยมาตรฐานสุขาภิบาล 3-A, ISO 9001, CE และ FDA ผลิตภัณฑ์และข้อกำหนดที่เกี่ยวข้อง
สำหรับการใช้งานทางเภสัชกรรมและโภชนเภสัช สามารถกำหนดค่าวาล์วจ่ายสารเคมีแบบคู่ให้เป็น 316L ได้ พื้นผิวสัมผัสผลิตภัณฑ์ที่ทำจากสเตนเลสสตีล วัสดุปิดผนึกที่เป็นไปตามข้อกำหนดของ FDA และการเคลือบที่ถูกสุขอนามัย สภาพแวดล้อมการผลิตที่มุ่งเน้น GMP
สามารถจัดเตรียมเอกสารวัสดุและการปฏิบัติตามข้อกำหนดที่เกี่ยวข้องได้ตามความต้องการของโครงการ
ใช้สำหรับการควบคุมและการจ่ายซ้ำของผง แกรนูล และวัสดุเทกองอื่นๆ โดยเฉพาะอย่างยิ่งในส่วนที่ ต้องใช้ทั้งความเร็วในการป้อนสูงและการให้ปริมาณขั้นสุดท้ายที่แม่นยำ
โรเตอร์ขนาดใหญ่ทำการจ่ายสารหยาบ ทำให้วัสดุเคลื่อนที่ได้อย่างรวดเร็ว ในขณะที่โรเตอร์ขนาดเล็กทำการจ่ายสารละเอียดใกล้กับ ค่าเป้าหมาย วิธีการแบบเป็นขั้นนี้จะช่วยรักษาสมดุลปริมาณงานและความแม่นยำในการจ่ายสาร
ใช่. บัตเตอร์ฟลายวาล์วชนิดจ่ายสารเคมีสองเท่าสำหรับการจ่ายสารชนิดผงสามารถเชื่อมต่อกับส่วนควบคุม PLC โหลดเซลล์ และ ระบบชั่งน้ำหนักอัตโนมัติสำหรับการตวงและจัดชุดแบบตั้งโปรแกรมได้
ใช่. สามารถผลิตวาล์วได้ด้วยส่วนประกอบที่สัมผัสกับผลิตภัณฑ์ SS316L พื้นผิวที่ถูกสุขลักษณะ และซีลที่เป็นไปตามข้อกำหนดของ FDA ทำให้เหมาะสำหรับการแปรรูปยาตามมาตรฐาน GMP
ขนาดมาตรฐาน ได้แก่ 6", 8", 10" และ 12"
มีตัวเลือกการซีล PTFE, EPDM และซิลิโคนตามเงื่อนไขของกระบวนการและการใช้งาน ข้อกำหนด
