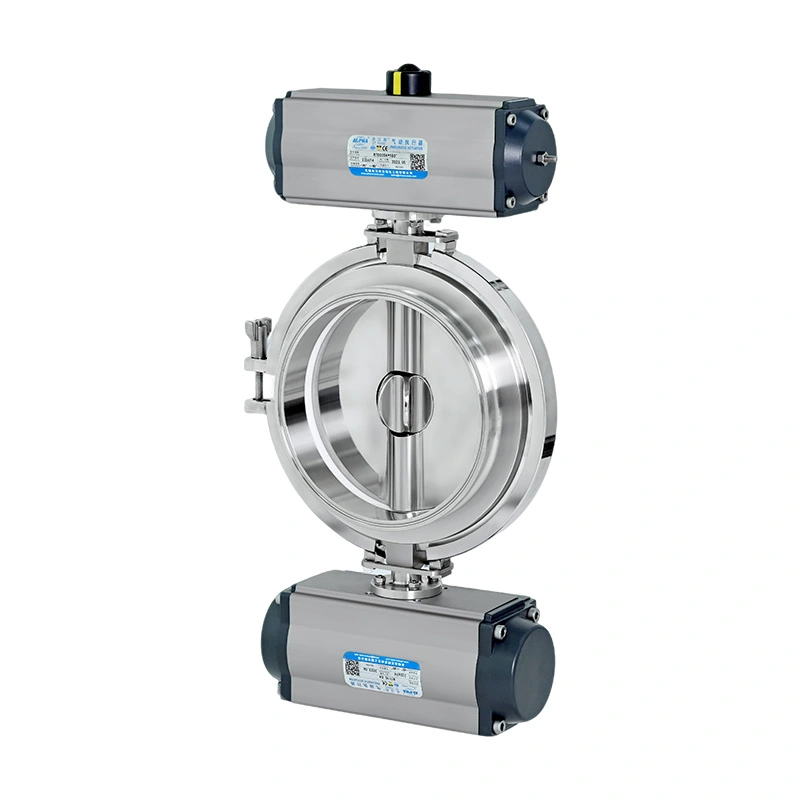

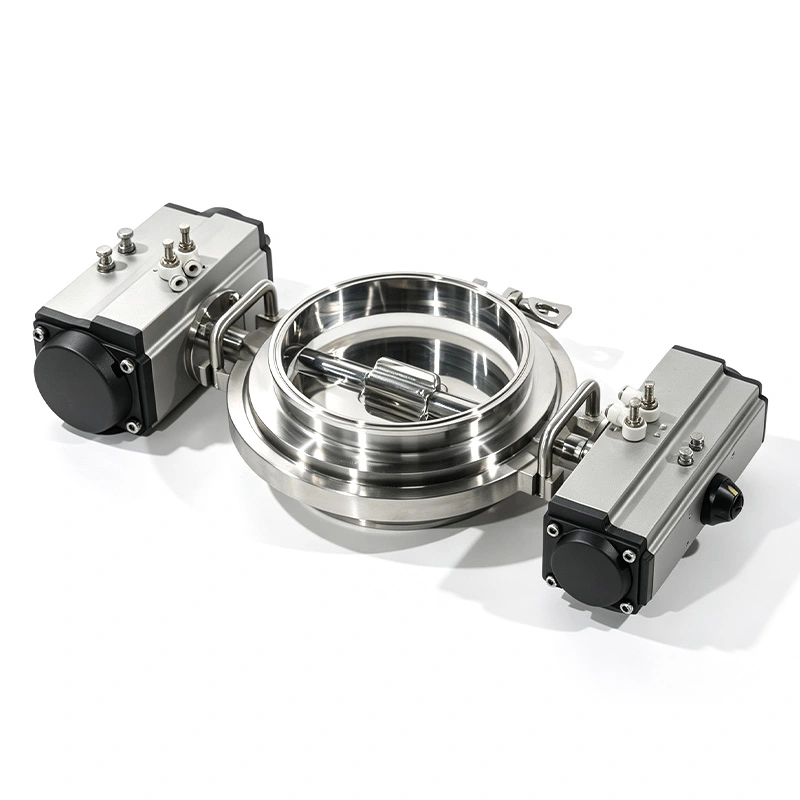

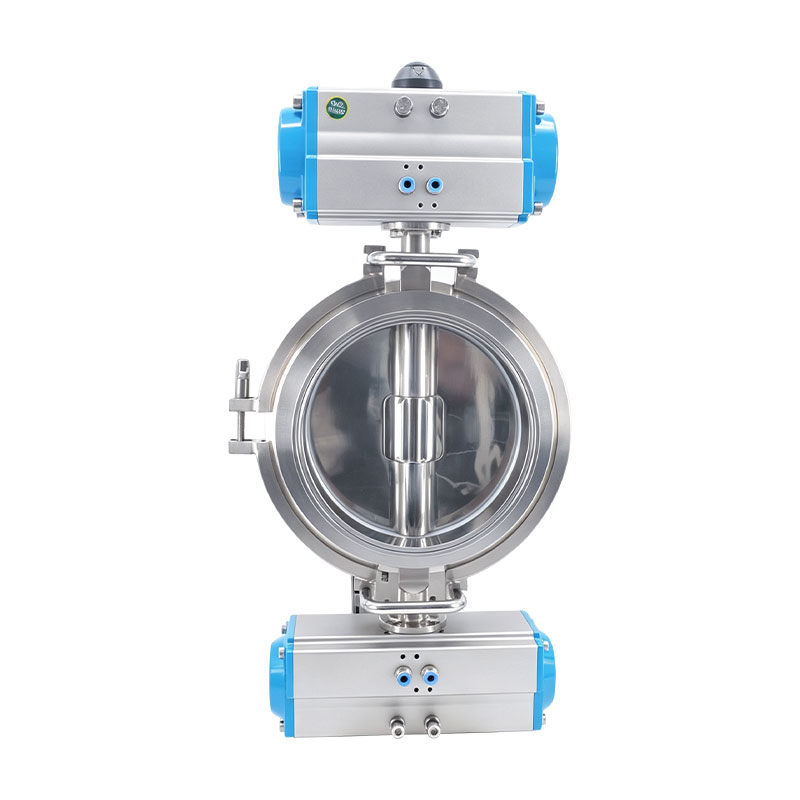

บัตเตอร์ฟลายวาล์วสุขาภิบาล Double Metering ของ AVM สำหรับการจ่ายสารชนิดผงได้รับการพัฒนาสำหรับกระบวนการป้อนสารชนิดผงอัตโนมัติ โดยจำเป็นต้องควบคุมทั้งความเร็วการไหลและความสม่ำเสมอของการจ่ายสาร แทนที่จะพึ่งช่องเปิดเดียวสำหรับ การระบายวัสดุ วาล์วใช้โรเตอร์ควบคุมอิสระสองตัวเพื่อแบ่งกระบวนการป้อนออกเป็นหยาบ ขั้นตอนการจ่ายสารและการสูบจ่ายแบบละเอียด
โรเตอร์ที่ใหญ่กว่าจะจัดการกับการไหลของวัสดุหลัก ในขณะที่โรเตอร์ที่เล็กกว่าจะควบคุมปริมาณสุดท้ายที่อยู่ใกล้กับเป้าหมาย ค่า การกำหนดค่านี้เหมาะสำหรับส่วนผสมทางเภสัชกรรม ผงอาหาร วัสดุทางโภชนาการ ผงเคมี และวัสดุแบตเตอรี่ที่การจ่ายสารเป็นชุดซ้ำๆ ต้องมีการควบคุมที่เสถียร
วาล์วแยกการป้อนผงออกเป็นสองขั้นตอนเพื่อให้มีอัตราการไหลที่แตกต่างกันในระหว่างรอบการจ่ายหนึ่งรอบ นี้ การจัดเตรียมจะมีประโยชน์เมื่อสายการผลิตจำเป็นต้องเติมอย่างรวดเร็วเมื่อเริ่มรอบ แต่ต้องการมากกว่านั้น ควบคุมการให้อาหารเมื่อเข้าใกล้น้ำหนักเป้าหมาย
โรเตอร์ปีกผีเสื้อที่มีขนาดใหญ่กว่าจะเปิดก่อนและให้วัสดุหลักไหลผ่าน ผงที่จำเป็นส่วนใหญ่จะถูกถ่ายโอน ในช่วงนี้จะช่วยย่นระยะเวลาการให้อาหารจำนวนมาก
เมื่อปริมาณวัสดุเข้าใกล้เป้าหมายที่ตั้งไว้ โรเตอร์ขนาดใหญ่จะปิดลง และโรเตอร์ขนาดเล็กจะดำเนินต่อไป การให้อาหาร ช่องเปิดที่ลดลงทำให้สามารถควบคุมปริมาณวัสดุที่เหลืออยู่ได้ละเอียดยิ่งขึ้น
หลังจากถึงค่าเป้าหมาย โรเตอร์ขนาดเล็กจะปิดและรอบการจ่ายจะสิ้นสุดลง รอบต่อไปก็สามารถเริ่มต้นได้ ตามลำดับการผลิตที่ตั้งโปรแกรมไว้

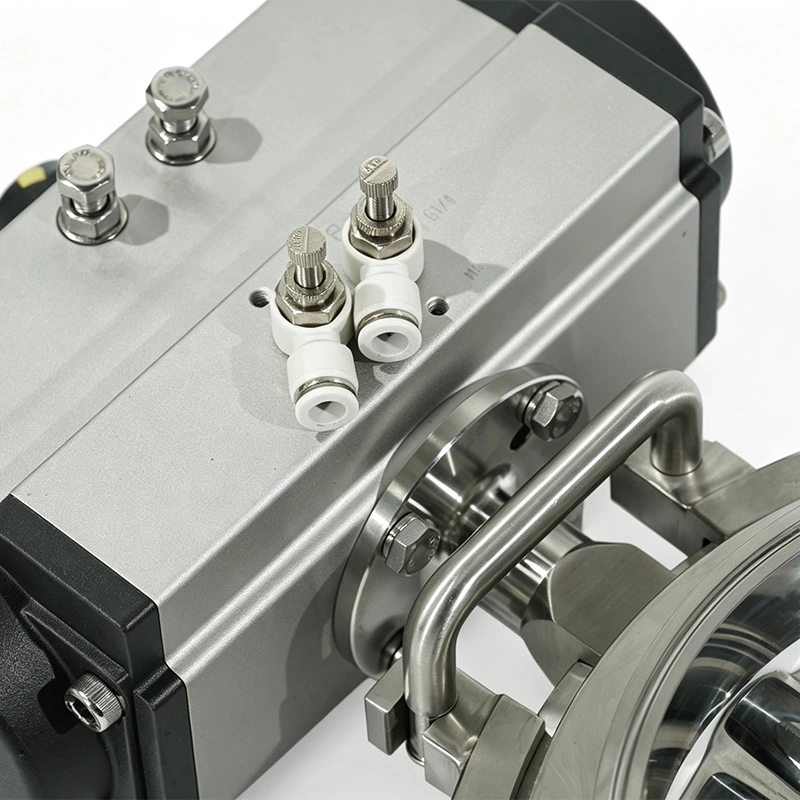

วาล์วผีเสื้อสูบจ่ายแบบสุขาภิบาลคู่สำหรับการจ่ายสารชนิดผงได้รับการออกแบบมาให้ทำงานเป็นส่วนหนึ่งของระบบชั่งน้ำหนักและจัดชุดอัตโนมัติ มันเป็นลมสองตัว สามารถควบคุมแอคทูเอเตอร์ได้ตามค่าเป้าหมายที่ได้รับจากระบบชั่งน้ำหนัก
วาล์วสามารถเชื่อมต่อกับระบบควบคุมที่ใช้ PLC สำหรับลำดับการเปิดและปิดที่ตั้งโปรแกรมไว้ สิ่งนี้ช่วยให้ พารามิเตอร์การให้ยาที่จะรวมไว้ในสูตรการผลิตโดยรวม
โหลดเซลล์หรืออุปกรณ์ชั่งน้ำหนักสามารถให้ข้อมูลน้ำหนักแบบเรียลไทม์แก่ระบบควบคุมได้ ระบบสามารถใช้งานได้ ข้อมูลป้อนกลับนี้เพื่อเปลี่ยนจากการป้อนหยาบเป็นการป้อนละเอียดเมื่อวัสดุเข้าใกล้ปริมาณเป้าหมาย
ลำดับการจ่ายสามารถรวมเข้ากับระบบการจัดการแบทช์ การบรรจุ และสูตรอัตโนมัติได้ สิ่งนี้จะช่วยลด ความจำเป็นที่ผู้ปฏิบัติงานต้องปรับการไหลของวัสดุด้วยตนเองในระหว่างรอบการผลิตซ้ำ
ผงที่แตกต่างกันมีพฤติกรรมแตกต่างกันระหว่างการให้อาหาร ขนาดอนุภาค ความหนาแน่นรวม ปริมาณความชื้น ความสามารถในการไหล และ ความเหนียวแน่นสามารถส่งผลต่อผลการจ่ายยาจริงได้ โครงสร้างโรเตอร์คู่ช่วยให้อัตราการไหลของวัสดุเป็นได้ ปรับในระหว่างขั้นตอนต่างๆ ของรอบการจ่ายสาร
โรเตอร์หยาบจะใช้เมื่อต้องการอัตราการไหลของวัสดุที่สูงขึ้น ในขณะที่โรเตอร์แบบละเอียดจะให้การไหลน้อยลง เปิดรับการปรับครั้งสุดท้าย ซึ่งช่วยลดการพึ่งพาการเปิดวาล์วเดี่ยวเมื่อจัดการกับผง ที่มีลักษณะการไหลที่แตกต่างกัน
สำหรับผงที่ไวต่อการบดอัดหรือความเสียหายทางกล การเคลื่อนไหวของโรเตอร์ที่ได้รับการควบคุมก็ช่วยหลีกเลี่ยงได้เช่นกัน การจัดการวัสดุโดยไม่จำเป็นในระหว่างกระบวนการจ่ายสาร
ส่วนประกอบที่สัมผัสกับผลิตภัณฑ์ผลิตจากสเตนเลส SS316L SS304 ใช้สำหรับการไม่สัมผัสกับผลิตภัณฑ์ ส่วนประกอบต่างๆ ทำให้เกิดการผสมผสานวัสดุที่ใช้งานได้จริงสำหรับอุปกรณ์การประมวลผลที่ถูกสุขลักษณะ

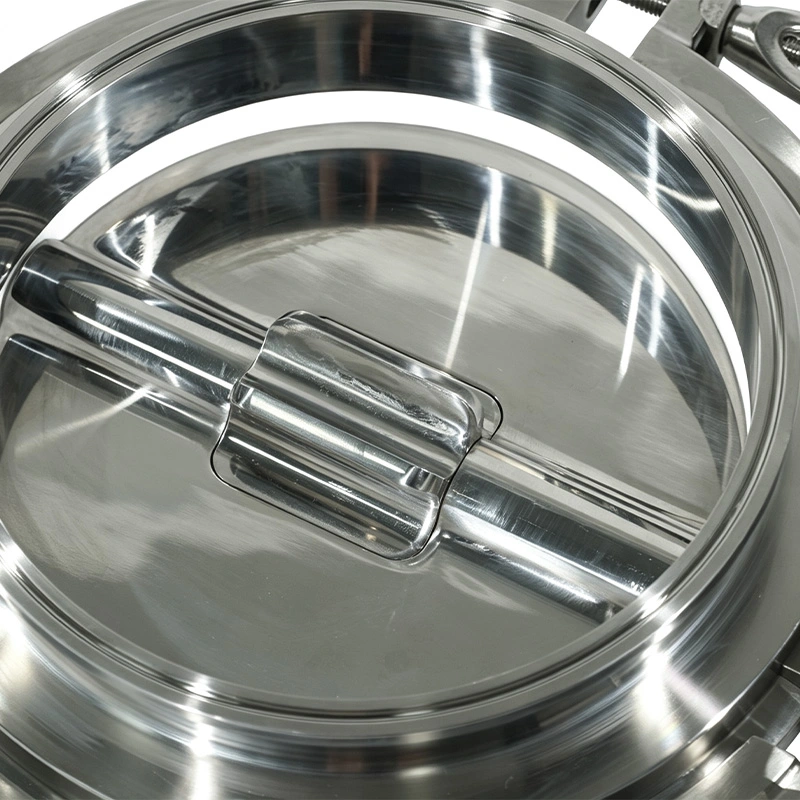

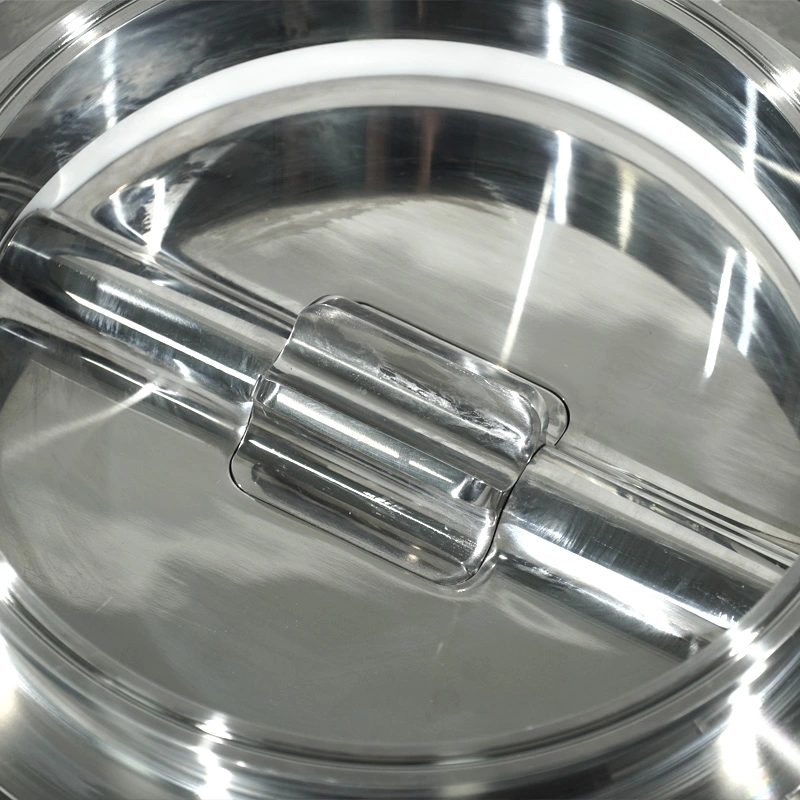

พื้นผิวสัมผัสผลิตภัณฑ์มีผิวเคลือบที่ถูกสุขลักษณะที่ Ra ≤0.4 μm พื้นผิวเรียบช่วยลดการกักเก็บแป้ง และสนับสนุนการทำความสะอาดและการตรวจสอบตามปกติ
มีวัสดุซีล PTFE, EPDM, ซิลิโคน และ FKM ควรเลือกซีลที่เหมาะสมตาม วัสดุที่กำลังแปรรูป อุณหภูมิในการทำงาน วิธีการทำความสะอาด และความเข้ากันได้ทางเคมี
โครงสร้างการเชื่อมต่อด้านสุขอนามัยช่วยให้เข้าถึงได้สะดวกในระหว่างการตรวจสอบและทำความสะอาด สิ่งนี้มีประโยชน์สำหรับ สายการผลิตที่ต้องทำความสะอาดเป็นประจำหรือเปลี่ยนผลิตภัณฑ์บ่อยครั้ง
การกำหนดค่ามาตรฐานรองรับช่วงแรงดันใช้งาน -0.1 MPa ถึง +0.5 MPa และช่วงอุณหภูมิในการทำงาน -20°C ถึง +135°C ควรยืนยันสภาพการทำงานจริงตามวัสดุซีลที่เลือก ขั้นตอนการทำความสะอาด และข้อกำหนดของกระบวนการ
วาล์วนี้มีให้เลือกทั้งแบบ Tri-Clamp, การเชื่อมชน และการเชื่อมต่อแบบหน้าแปลน การเชื่อมต่อ DIN, 3A, ASME BPE และ ISO สามารถเลือกมาตรฐานได้ตามท่อสุขาภิบาลที่มีอยู่
| พารามิเตอร์ | ข้อมูลจำเพาะ |
| ประเภทวาล์ว | วาล์วผีเสื้อวัดแสงคู่สุขาภิบาล |
| ขนาดที่มีจำหน่าย | 6", 8", 10", 12" |
| วัสดุสัมผัสผลิตภัณฑ์ | SS316L |
| วัสดุที่ไม่สัมผัส | สแตนเลส SS304 |
| พื้นผิวเสร็จสิ้น | รา ≤0.4 ไมโครเมตร |
| ความดันการทำงาน | -0.1 MPa ถึง +0.5 MPa |
| อุณหภูมิในการทำงาน | -20°ซ ถึง +135°ซ |
| มาตรฐานการเชื่อมต่อ | ดินแดง, 3A, ASME BPE, ISO |
| ประเภทการเชื่อมต่อ | Tri-Clamp, ก้นเชื่อม, หน้าแปลน |
| วัสดุซีล | PTFE, EPDM, ซิลิโคน, FKM |
| การดำเนินการ | ตัวกระตุ้นแบบนิวแมติกคู่ |
วาล์วปีกผีเสื้อสุขาภิบาลแบบสูบจ่ายคู่สำหรับการจ่ายสารชนิดผงสามารถใช้กับ API การจ่ายสาร ส่วนเติมเนื้อยา และอื่นๆ ส่วนผสมทางเภสัชกรรมเข้าสู่ระบบการจัดชุดอัตโนมัติ โครงสร้างสัมผัสผลิตภัณฑ์ SS316L และสุขอนามัย พื้นผิวรองรับสภาพแวดล้อมการประมวลผลแบบ GMP
วาล์วนี้เหมาะสำหรับการป้อนแป้ง แป้ง นมผง สารเติมแต่ง และส่วนผสมแห้งอื่นๆ แบบควบคุม ในกรณีที่จำเป็นต้องมีปริมาณเป็นชุดที่สามารถทำซ้ำได้
สามารถรวมเข้ากับระบบการจ่ายวิตามิน อาหารเสริม และส่วนผสมแบบผงที่ใช้งานได้ ต้องมีการควบคุมการให้อาหารและการทำความสะอาดที่ถูกสุขลักษณะ
วาล์วสามารถนำไปใช้กับกระบวนการป้อนแบบควบคุมสำหรับวัสดุแคโทด วัสดุแอโนด และสื่อกระแสไฟฟ้า สารเติมแต่งและผงละเอียดอื่นๆ ความเข้ากันได้ของวัสดุควรได้รับการประเมินตามกระบวนการเฉพาะ
สามารถติดตั้งวาล์วต้นน้ำของอุปกรณ์การบรรจุและบรรจุภัณฑ์เพื่อควบคุมการส่งมอบวัสดุก่อน แต่ละรอบการเติม
ก่อนสั่งซื้อ ผู้ซื้อควรยืนยันลักษณะของผง ปริมาณการให้ยาเป้าหมาย อัตราการป้อนที่ต้องการ วิธีการชั่งน้ำหนัก เส้นผ่านศูนย์กลางของท่อ มาตรฐานการเชื่อมต่อ กระบวนการทำความสะอาด และอุณหภูมิในการทำงาน
ความแม่นยำในการจ่ายที่ต้องการยังได้รับผลกระทบจากระบบชั่งน้ำหนักที่สมบูรณ์ คุณสมบัติการไหลของผง และการควบคุม พารามิเตอร์และเงื่อนไขการติดตั้ง ดังนั้นควรเลือกวาล์วร่วมกับการชั่งน้ำหนักและ อุปกรณ์ควบคุมแทนที่จะพิจารณาว่าเป็นส่วนประกอบในการจ่ายสารอิสระ
สำหรับการใช้งานด้านเภสัชกรรมและอาหาร โครงสร้างหน้าสัมผัสผลิตภัณฑ์ SS316L และการปิดผนึกที่เหมาะสมตามข้อกำหนดของ FDA สามารถระบุวัสดุได้ตามความต้องการของกระบวนการ
| การพิจารณา | บัตเตอร์ฟลายวาล์วสูบจ่ายคู่ AVM | วาล์วผงมาตรฐาน |
| ฟังก์ชั่นหลัก | การให้ยาและการจำหน่ายที่มีการควบคุม | การแยกหรือจำหน่ายวัสดุ |
| วิธีการจ่ายยา | วัดแสงหยาบ+ละเอียด | การเปิดขั้นตอนเดียว |
| การควบคุมการไหล | สองขั้นตอนการไหล | ระยะการไหลเดี่ยว |
| ระบบอัตโนมัติ | ออกแบบมาสำหรับ PLC และระบบชั่งน้ำหนัก | ขึ้นอยู่กับการกำหนดค่าระบบ |
| แอปพลิเคชัน | การผสม การชั่งน้ำหนัก การเติม | การถ่ายโอนผงทั่วไป |
| การทำความสะอาด | การถอดแยกชิ้นส่วนอย่างรวดเร็วด้านสุขอนามัย | ขึ้นอยู่กับโครงสร้าง |
ผู้ผลิตยาต้องการวาล์วสำหรับการเตรียมส่วนผสมแบบอัตโนมัติซึ่งมีทั้งความเร็วการป้อนและ ความสม่ำเสมอในการใช้ยามีความสำคัญ ลูกค้าเลือกการออกแบบระบบวัดแสงแบบคู่ของ AVM เนื่องจากมีโรเตอร์ที่ใหญ่กว่า สามารถดำเนินการขั้นตอนการป้อนหลักได้อย่างรวดเร็วในขณะที่โรเตอร์ขนาดเล็กควบคุมปริมาณสุดท้าย
ระบบเชื่อมต่อกับอุปกรณ์ชั่งน้ำหนักเพื่อให้ระบบควบคุมสามารถเปลี่ยนจากการป้อนหยาบไปเป็นละเอียดได้ การวัดแสงเมื่อเข้าใกล้ค่าเป้าหมาย การจัดเรียงนี้ช่วยจัดให้มีการให้ยาที่เสถียรมากขึ้นในระหว่างการทำซ้ำ การดำเนินงานแบบแบตช์
ผู้ผลิตส่วนผสมอาหารรวมวาล์วเข้ากับสายการผลิตการชั่งน้ำหนักอัตโนมัติสำหรับการผสมผง การผลิต สายการผลิตจำเป็นต้องมีโครงสร้างที่ถูกสุขลักษณะ การป้อนวัสดุที่ทำซ้ำได้ และการทำความสะอาดเป็นประจำระหว่างชุดงาน
การผสมผสานระหว่างชิ้นส่วนสัมผัสผลิตภัณฑ์ SS316L พื้นผิวที่ถูกสุขลักษณะ และการควบคุมวัสดุสองขั้นตอนทำให้สามารถ วาล์วเพื่อทำงานร่วมกับอุปกรณ์ชั่งน้ำหนักและจัดชุดที่มีอยู่
ผลิตภัณฑ์วาล์วสุขาภิบาล AVM ผลิตภายใต้ขั้นตอนการควบคุมคุณภาพ และได้รับการสนับสนุนโดย ISO 9001 และ CE การรับรอง มีวัสดุที่เป็นไปตามข้อกำหนดของ FDA สำหรับการกำหนดค่าอาหารและยาที่เกี่ยวข้อง
วาล์วผีเสื้อวัดแสงแบบคู่ด้านสุขาภิบาลสามารถกำหนดค่าด้วยส่วนประกอบหน้าสัมผัสผลิตภัณฑ์ SS316L ในด้านสุขอนามัย การตกแต่งพื้นผิวและวัสดุปิดผนึกที่เหมาะสมสำหรับสภาพแวดล้อมการประมวลผลที่เน้น GMP
สามารถจัดหาใบรับรองวัสดุและเอกสารทางเทคนิคได้ตามความต้องการของโครงการและลูกค้า ขั้นตอนคุณภาพ
การตรวจสอบตามปกติควรมุ่งเน้นไปที่โรเตอร์ผีเสื้อสองตัว แอคชูเอเตอร์แบบนิวแมติก ส่วนประกอบการซีล และการเชื่อมต่อ พื้นผิว และพื้นที่สัมผัสผลิตภัณฑ์ ควรกำจัดการสะสมของผงตามการจัดตั้งของพืช ขั้นตอนการทำความสะอาด
ควรตรวจสอบสภาพซีลอย่างสม่ำเสมอ โดยเฉพาะอย่างยิ่งเมื่อวาล์วสัมผัสกับการทำความสะอาด CIP บ่อยครั้งโดยยกระดับ อุณหภูมิหรือสารทำความสะอาดที่มีฤทธิ์รุนแรง ระยะเวลาการเปลี่ยนขึ้นอยู่กับความถี่ในการทำงานและกระบวนการ เงื่อนไข
หลังการบำรุงรักษาหรือเปลี่ยนซีล ควรตรวจสอบและทดสอบวาล์วก่อนกลับเข้าสู่การผลิต
โรเตอร์ขนาดใหญ่ช่วยให้ป้อนวัสดุส่วนใหญ่ที่ต้องการได้หยาบ ในขณะที่โรเตอร์ขนาดเล็กทำงาน การให้อาหารอย่างละเอียดใกล้เคียงกับปริมาณเป้าหมาย ทั้งสองขั้นตอนได้รับการควบคุมแยกกันระหว่างรอบการจ่ายสารหนึ่งรอบ
ใช่. วาล์วปีกผีเสื้อสูบจ่ายแบบสุขาภิบาลคู่สำหรับการจ่ายสารชนิดผงได้รับการออกแบบมาเพื่อใช้งานร่วมกับระบบ PLC โหลดเซลล์ อุปกรณ์ชั่งน้ำหนัก และการจัดชุดอัตโนมัติ ระบบ วิธีการควบคุมขั้นสุดท้ายขึ้นอยู่กับการกำหนดค่าระบบที่สมบูรณ์
สามารถใช้กับส่วนผสมทางเภสัชกรรม ผงอาหาร วัสดุโภชนาการ ผงเคมี และเลือกได้ วัสดุแบตเตอรี่ ความเหมาะสมที่แท้จริงขึ้นอยู่กับลักษณะของอนุภาคและสภาวะของกระบวนการ
SS316L ใช้สำหรับส่วนประกอบที่สัมผัสกับผลิตภัณฑ์ ในขณะที่ SS304 ใช้สำหรับส่วนประกอบที่ไม่สัมผัสกับผลิตภัณฑ์ ตัวเลือกการซีล ได้แก่ PTFE, EPDM, ซิลิโคน และ FKM
มีการกำหนดค่าที่เข้ากันได้กับ CIP ในขณะที่ความเข้ากันได้ของ SIP ขึ้นอยู่กับการกำหนดค่าที่เลือกและ เงื่อนไขกระบวนการ ควรยืนยันวิธีการทำความสะอาดก่อนสั่งซื้อ
ขนาดที่มีจำหน่าย ได้แก่ 6", 8", 10" และ 12" ขนาดที่เหมาะสมขึ้นอยู่กับอัตราการไหลของผงที่ต้องการ เส้นผ่านศูนย์กลางของท่อและการกำหนดค่ากระบวนการ
ผู้ซื้อควรระบุประเภทผง ปริมาณการจ่ายเป้าหมาย อัตราการป้อนที่ต้องการ ขนาดท่อ การเชื่อมต่อ มาตรฐาน วิธีการทำความสะอาด อุณหภูมิในการทำงาน ความดัน และข้อกำหนดในการซีล เพื่อให้สามารถกำหนดค่าวาล์วได้ ตรงกับใบสมัคร
