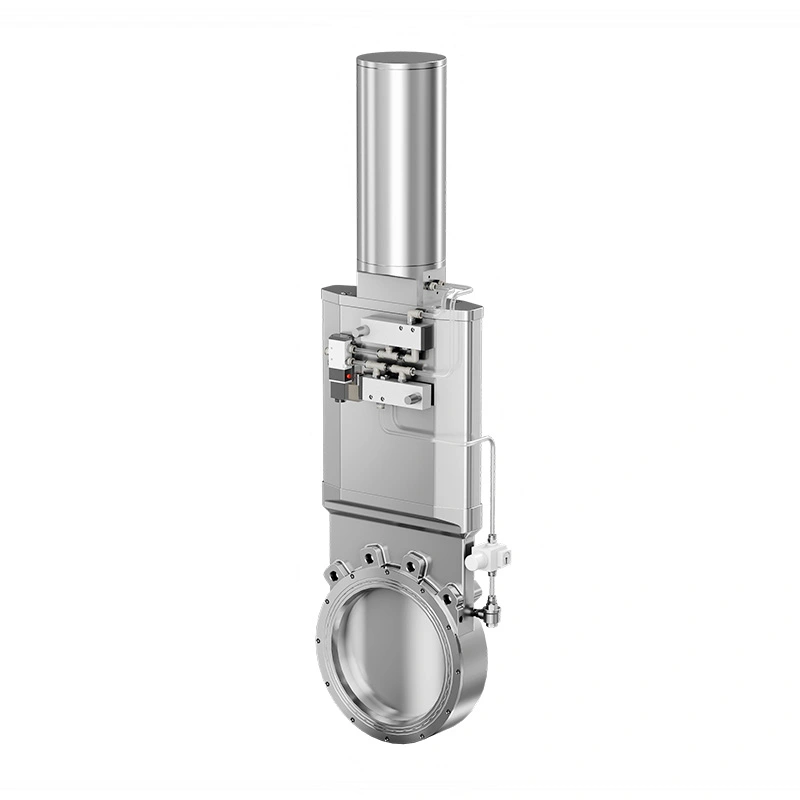

วาล์วประตูมีดเป่าลมเพื่อสุขอนามัยของ AVM สำหรับการจัดการวัสดุชนิดผงและปริมาณมากได้รับการพัฒนาสำหรับกระบวนการที่เป็นผงและของแข็งจำนวนมากซึ่งมีการสะสมตัวของวัสดุ ความน่าเชื่อถือของการปิดผนึกและการทำงานที่ถูกสุขลักษณะจำเป็นต้องได้รับการพิจารณาร่วมกัน ประตูเชิงเส้นสามารถผ่านได้ ผงหรือวัสดุที่เป็นเส้นใยสะสมในระหว่างการปิด ในขณะที่องค์ประกอบการปิดผนึกแบบพองยังคงหดกลับในระหว่างนั้น การเคลื่อนไหวของประตูเพื่อลดแรงเสียดทานและการสึกหรอ
หลังจากที่ประตูไปถึงตำแหน่งปิด องค์ประกอบการปิดผนึกจะถูกเพิ่มแรงดันเพื่อสร้างสิ่งกีดขวางที่แน่นหนารอบประตู โครงสร้างนี้เหมาะสำหรับผงยา ส่วนผสมอาหาร สารเคมีละเอียด วัสดุแบตเตอรี่ และอื่นๆ ของแข็งจำนวนมากที่ต้องแยกการควบคุมและลดการรั่วไหลของฝุ่น
AVM จัดหาการกำหนดค่าวาล์วสุขาภิบาลโดยใช้วัสดุสัมผัสผลิตภัณฑ์ SS316L ตัวเลือกการปิดผนึกตามมาตรฐาน FDA และ มาตรฐานการเชื่อมต่อสำหรับโครงร่างกระบวนการที่แตกต่างกัน นอกจากนี้ยังสามารถกำหนดค่าวาล์วตามวัสดุได้อีกด้วย ลักษณะเฉพาะ อุณหภูมิในการทำงาน ความดัน และข้อกำหนดในการทำความสะอาดของการใช้งาน
ต่างจากจานผีเสื้อที่หมุนไปตามเส้นทางวัสดุ ประตูจะเคลื่อนที่เป็นเส้นตรงผ่านกระแสผลิตภัณฑ์ ขอบล่างที่แหลมคมสามารถทะลุผ่านผง ก้อนที่เกาะเป็นก้อน เส้นใย และวัสดุปริมาณมากอื่นๆ ที่อาจสะสมได้ เหนือวาล์ว
เมื่อเปิดเต็มที่ ประตูจะหดกลับจากช่องทางการไหลหลัก สิ่งนี้จะสร้างช่องเปิดที่ค่อนข้างไม่มีสิ่งกีดขวาง การปล่อยแรงโน้มถ่วงและการลำเลียงผง ช่วยลดความต้านทานเพิ่มเติมระหว่างการขนย้ายวัสดุ
ประตูปิดโดยอิสระจากการปิดผนึก การแยกวัสดุเสร็จสิ้นก่อน หลังจากนั้นจึงทำให้พองได้ ซีลถูกเปิดใช้งานรอบประตู ลำดับนี้จะแยกการเคลื่อนไหวทางกลของประตูออกจากการปิดผนึก กระบวนการ
ก่อนที่ประตูจะเคลื่อนที่ อากาศอัดจะถูกปล่อยออกจากองค์ประกอบซีลแบบพองได้ ผนึกจะถอยออกจาก พื้นผิวประตูลดการสัมผัสโดยตรงระหว่างการเปิดและปิด
เมื่อประตูไปถึงตำแหน่งปิด อากาศอัดจะถูกนำเข้าไปในห้องปิดผนึก ซีลจะขยายออก รอบประตูเพื่อสร้างแผงกั้นแยกที่จำเป็น
เนื่องจากองค์ประกอบการปิดผนึกไม่ได้ถูกบีบอัดอย่างต่อเนื่องกับประตูที่กำลังเคลื่อนที่ แรงเสียดทานระหว่างประตู การเดินทางลดลง ซึ่งสามารถช่วยจำกัดการเสียดสีที่เกิดจากการทำงานซ้ำๆ และอนุภาคผง
ส่วนประกอบหน้าสัมผัสผลิตภัณฑ์มีจำหน่ายในสเตนเลส SS316L โดยมี SS304 ให้เลือกสำหรับแบบไม่สัมผัส ส่วนประกอบ โครงแบบวัสดุเหมาะสำหรับสภาพแวดล้อมในการแปรรูปผงที่ถูกสุขลักษณะ
โครงสร้างภายในได้รับการออกแบบเพื่อลดการกักเก็บวัสดุโดยไม่จำเป็นรอบๆ ช่องทางการไหลและพื้นที่ปิดผนึก ซึ่งช่วยลดความยุ่งยากในการทำความสะอาดและการตรวจสอบตามปกติ โดยเฉพาะอย่างยิ่งเมื่อมีการใช้วาล์วระหว่างชุดการผลิต
FKM มีจำหน่ายในรูปแบบวัสดุปิดผนึกมาตรฐาน โดยมีตัวเลือกที่สอดคล้องกับ FDA 21 CFR 177.2600 ซิลิโคนและ EPDM สามารถเลือกซีลได้ตามคุณลักษณะของผลิตภัณฑ์ อุณหภูมิ และสภาวะการทำความสะอาด
วาล์วสามารถพิจารณาได้สำหรับผงที่ไหลอย่างอิสระตลอดจนวัสดุที่มีแนวโน้มที่จะจับตัวเป็นก้อน สะพาน หรือ สะสมใกล้จุดแยก ความเหมาะสมในการใช้งานควรได้รับการยืนยันตามขนาดอนุภาค ความชื้น ความหนาแน่นรวม การเสียดสี และพฤติกรรมการไหล
ช่วงแรงดันใช้งานมาตรฐานคือ -0.1 MPa ถึง +0.5 MPa วาล์วจึงสามารถใช้กับสุญญากาศที่เลือกได้ ระบบการถ่ายเทผงด้วยแรงโน้มถ่วงและแรงดันต่ำ เมื่อการกำหนดค่ากระบวนการเสร็จสมบูรณ์มีความเหมาะสม
ช่วงอุณหภูมิการทำงานมาตรฐานคือ -20°C ถึง +150°C การเลือกซีลควรสอดคล้องกับกระบวนการจริง อุณหภูมิและสภาวะการทำความสะอาดเพื่อรักษาการทำงานที่เชื่อถือได้
สามารถติดตั้งวาล์วประตูมีดเป่าลมแบบสุขาภิบาลสำหรับการจัดการผงและวัสดุจำนวนมากได้ที่ร้านจำหน่ายผง, การเชื่อมต่อถัง, ช่องทางจัดเก็บ, สายลำเลียง, อุปกรณ์ให้อาหาร และจุดถ่ายโอนระหว่างกลาง มีประโยชน์อย่างยิ่งในกรณีที่จุดแยกอาจเกิดขึ้น สัมผัสกับการสะสมของวัสดุและบริเวณที่ซีลเลื่อนแบบธรรมดาอาจสัมผัสกับการเสียดสีมากเกินไป
ในระบบทางเภสัชกรรม การใช้งานทั่วไปได้แก่ API และสารเพิ่มปริมาณ การถ่ายโอนผงแบบบรรจุ ยาเม็ด และ การผลิตแคปซูลและการแยกวัสดุขั้นกลาง การใช้งานด้านอาหารได้แก่ แป้ง แป้ง น้ำตาล เครื่องปรุงรส และนมผง แบตเตอรี่และกระบวนการทางเคมีอาจใช้วาล์วสำหรับแคโทด, แอโนด, การดำเนินการจัดการเม็ดสี สารเติมแต่ง และผงละเอียด
| พารามิเตอร์ | ข้อมูลจำเพาะ |
| ประเภทวาล์ว | วาล์วประตูมีดเป่าลมสุขาภิบาล |
| ขนาดวาล์ว | 4"–10" (DN100–DN250) |
| ความดันการทำงาน | -0.1 MPa ถึง +0.5 MPa |
| แรงดันอากาศ | 0.6 เมกะปาสคาล |
| อุณหภูมิในการทำงาน | -20°ซ ถึง +150°ซ |
| วัสดุสัมผัสผลิตภัณฑ์ | SS316L / SS304 |
| วัสดุที่ไม่สัมผัส | เอสเอส304 |
| ซีลมาตรฐาน | เป็นไปตามมาตรฐาน FKM, FDA 21 CFR 177.2600 |
| ซีลเสริม | ซิลิโคน, EPDM |
| การดำเนินการ | คู่มือ |
| ประเภทการเชื่อมต่อ | เวเฟอร์ |
| มาตรฐานการเชื่อมต่อ | HG20592, ดิน PN10, 3A, GB PN10, JIS 10K |
ก่อนการเลือก ให้ประเมินว่าวัสดุไหลอย่างอิสระ เหนียวเหนอะหนะ เป็นเส้นใย มีฤทธิ์กัดกร่อน หรือมีแนวโน้มที่จะเกิด การรวมตัวกัน ประตูขอบมีดมีความเกี่ยวข้องอย่างยิ่งในกรณีที่การสะสมของวัสดุอาจรบกวนการทำงานแบบเดิม วาล์วแยก
ควรเลือกซีลตามส่วนประกอบของผลิตภัณฑ์ สารทำความสะอาด อุณหภูมิในการทำงาน และความจำเป็น ระดับสุขอนามัย การกำหนดค่า FKM, ซิลิโคน และ EPDM มีให้เลือกใช้สำหรับสภาวะกระบวนการที่แตกต่างกัน
โครงสร้างแบบเวเฟอร์สามารถจับคู่กับการกำหนดค่าท่อที่ใช้บังคับได้โดยใช้ HG20592, DIN PN10, 3A, GB PN10 หรือ มาตรฐาน JIS 10K การเชื่อมต่อขั้นสุดท้ายควรได้รับการยืนยันกับไปป์ไลน์และอินเทอร์เฟซอุปกรณ์ที่มีอยู่
การบำรุงรักษาตามปกติควรเน้นที่พื้นผิวประตู ซีลแบบพอง วงจรอากาศ และพื้นที่สัมผัสผลิตภัณฑ์ ผู้ปฏิบัติงานควรตรวจสอบซีลเพื่อดูการเสียรูป การแตกร้าว หรือการสูญเสียความยืดหยุ่น และตรวจสอบว่าประตูเคลื่อนที่หรือไม่ อย่างราบรื่นตลอดจังหวะ
หลังจากแปรรูปผงเหนียว มีฤทธิ์กัดกร่อน หรือละเอียด ควรกำหนดความถี่ในการทำความสะอาดตามวัสดุ ลักษณะและข้อกำหนดการผลิต หากแรงดันซีลผิดปกติ อากาศรั่ว หรือความต้านทานประตูเพิ่มขึ้น ควรตรวจสอบองค์ประกอบการปิดผนึกและวงจรนิวแมติกก่อนดำเนินการต่อไป
ผู้ผลิตยาจำเป็นต้องมีวาล์วแยกที่อยู่ใต้จุดปล่อยผงซึ่งวัสดุสามารถทำได้ สะสมในระหว่างการผลิต ลูกค้ากังวลเกี่ยวกับการสัมผัสส่วนประกอบการซีลแบบทั่วไป สัมผัสกับประตูที่กำลังเคลื่อนที่ซ้ำแล้วซ้ำเล่า
วาล์วประตูมีดเป่าลมเพื่อสุขอนามัยของ AVM ได้รับการกำหนดค่าสำหรับแอปพลิเคชัน ผนึกหดกลับก่อนประตู การเคลื่อนไหวในขณะที่คมมีดทะลุผ่านผงสะสมระหว่างการปิด ลูกค้าแจ้งมาเนียนขึ้น การทำงานและการแยกที่มีเสถียรภาพมากขึ้นในระหว่างรอบการปล่อยซ้ำ
ตัวประมวลผลวัสดุแบตเตอรี่จำเป็นต้องมีการแยกสายลำเลียงแบบผงในขณะที่จำกัดการรั่วไหลของวัสดุรอบๆ พื้นที่ปิดผนึก เลือกการกำหนดค่าการซีลแบบพองได้เนื่องจากองค์ประกอบการซีลยังคงแยกออกจากกัน ประตูระหว่างการเคลื่อนไหว
หลังจากการติดตั้ง ลูกค้ามุ่งเน้นไปที่เส้นทางการไหลที่ไม่มีสิ่งกีดขวางระหว่างการถ่ายโอนตามปกติและการปิดผนึกที่มั่นคง ประสิทธิภาพหลังจากการเปิดและปิดซ้ำหลายครั้ง
วาล์วประตูมีดเป่าลมเพื่อสุขอนามัยของ AVM สำหรับการจัดการวัสดุชนิดผงและปริมาณมากสามารถกำหนดค่าได้สำหรับข้อกำหนดด้านสุขอนามัยในกระบวนการผลิตโดยใช้ SS316L หน้าสัมผัสผลิตภัณฑ์ วัสดุและวัสดุปิดผนึกที่เป็นไปตามข้อกำหนดของ FDA กลุ่มผลิตภัณฑ์ได้รับการรับรองมาตรฐาน ISO 9001 และ CE ด้วย มีตัวเลือกวัสดุที่เป็นไปตามข้อกำหนดของ FDA สำหรับการใช้งานด้านเภสัชกรรมและการแปรรูปอาหารที่เกี่ยวข้อง
สามารถจัดหาใบรับรองวัสดุ เอกสารซีล และข้อมูลทางเทคนิคได้ตามโครงการ ข้อกำหนดเพื่อสนับสนุนการเลือกอุปกรณ์ การตรวจสอบคุณภาพ และกิจกรรมการตรวจสอบความถูกต้อง
เหมาะสำหรับผง เม็ดเล็ก วัสดุที่เกาะเป็นก้อน เส้นใย และของแข็งที่เลือกสรร การคัดเลือกครั้งสุดท้าย ควรคำนึงถึงลักษณะของอนุภาค ความชื้น การเสียดสี และพฤติกรรมการไหล
องค์ประกอบการปิดผนึกจะหดกลับก่อนที่ประตูจะเคลื่อนที่และพองตัวหลังจากที่ประตูถึงตำแหน่งปิด นี้ ช่วยลดแรงเสียดทานระหว่างการเดินทางของประตูและให้การแยกตัวหลังจากปิด
ใช่. ประตูมีดแนวตรงได้รับการออกแบบให้ผ่านผงที่สะสมและส่วนที่เกาะเป็นก้อนหรือเป็นเส้นใย วัสดุในระหว่างการปิด
ใช่. โครงสร้างหน้าสัมผัสผลิตภัณฑ์ SS316L พื้นผิวสุขาภิบาล และตัวเลือกการปิดผนึกตามมาตรฐาน FDA ทำให้เหมาะสำหรับ ระบบแปรรูปผงยาที่ใช้บังคับ
FKM เป็นตัวเลือกมาตรฐาน โดยมีเกรดที่สอดคล้องกับ FDA 21 CFR 177.2600 ซิลิโคนและ EPDM ก็ได้ เลือกตามความต้องการของกระบวนการ
แรงดันใช้งานมาตรฐานคือ -0.1 MPa ถึง +0.5 MPa โดยมีช่วงอุณหภูมิการทำงานอยู่ที่ -20°C ถึง +150°C ขีดจำกัดที่แท้จริงขึ้นอยู่กับวัสดุปิดผนึกและสภาวะกระบวนการที่เลือก
