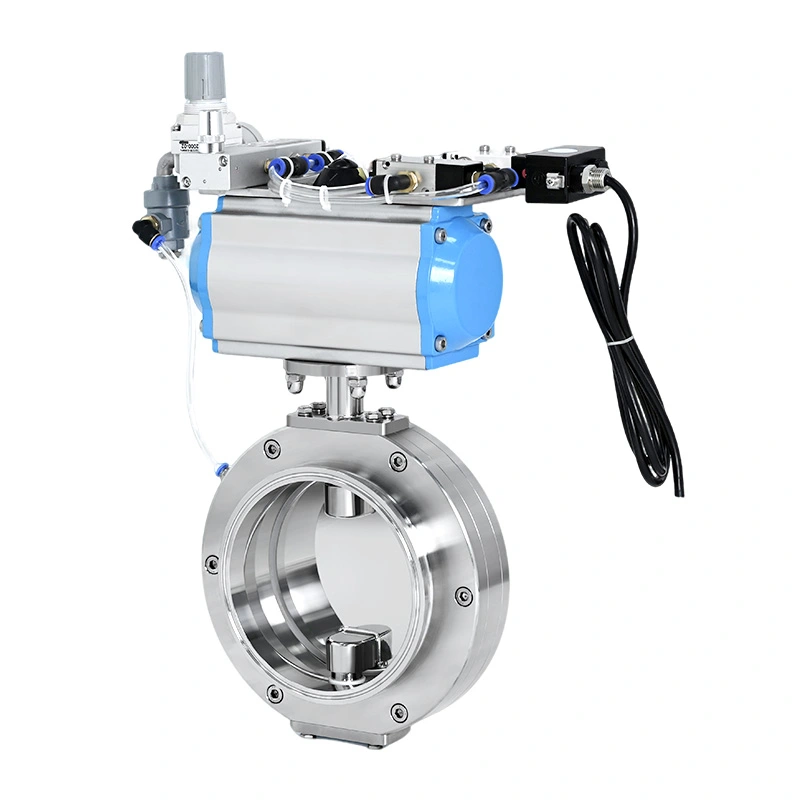

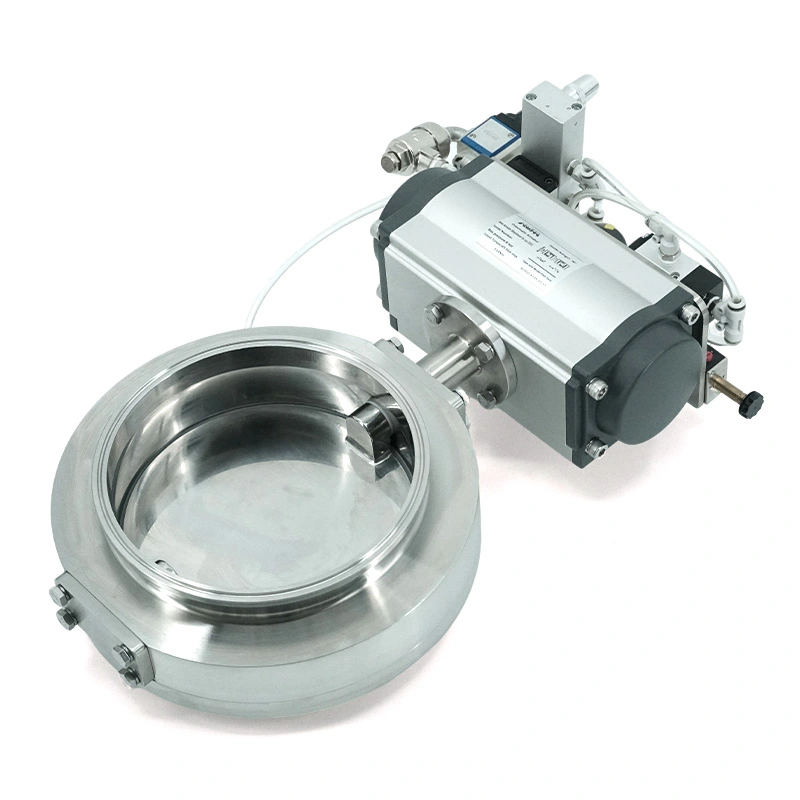

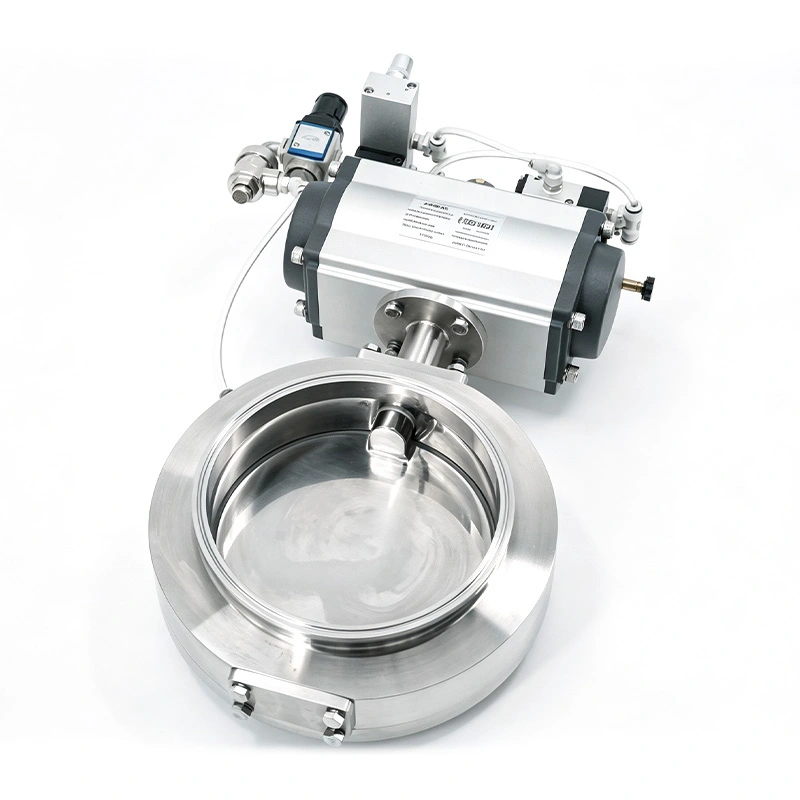

วาล์วปีกผีเสื้อประหลาดแบบพองได้ AVM พร้อมตัวกระตุ้นอัจฉริยะ ได้รับการออกแบบมาเพื่อการแยกอัตโนมัติในระบบการประมวลผลแบบผงและวัสดุจำนวนมาก จานประหลาดช่วยลดการสัมผัสกับชิ้นส่วนซีลระหว่างการหมุน ในขณะที่เบาะนั่งแบบพองได้จะมีแรงดันหลังจากที่จานถึงตำแหน่งปิดเท่านั้น

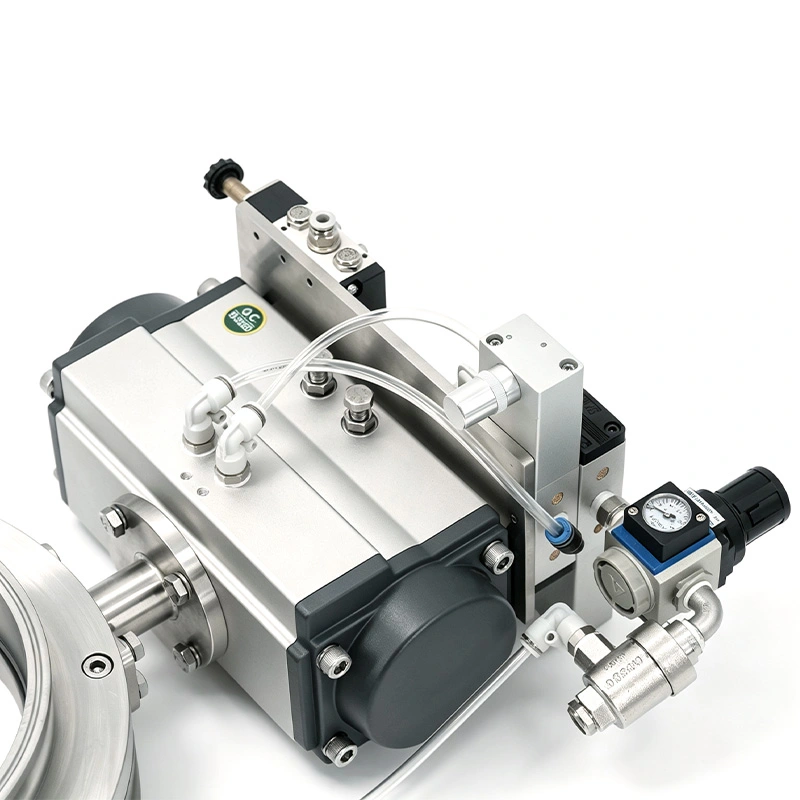

แอคชูเอเตอร์อัจฉริยะแบบนิวแมติกให้การทำงานอัตโนมัติและสามารถเชื่อมต่อกับระบบควบคุมที่ใช้ PLC ได้ การตอบสนองตำแหน่งที่เป็นตัวเลือกช่วยให้ระบบควบคุมสามารถตรวจสอบสถานะของวาล์ว ทำให้วาล์วเหมาะสำหรับกระบวนการทางเภสัชกรรม อาหาร โภชนเภสัช วัสดุแบตเตอรี่ และกระบวนการทางเคมีเฉพาะทาง
วาล์วผีเสื้อประหลาดแบบพองลมสุขาภิบาลพร้อมตัวกระตุ้นอัจฉริยะใช้การดำเนินการแยกกันสำหรับการเคลื่อนแผ่นดิสก์และการปิดผนึกที่นั่ง หลักการทำงานนี้ช่วยลดแรงเสียดทานระหว่างการหมุน ในขณะเดียวกันก็ควบคุมการปิดเครื่องหลังจากที่แผ่นดิสก์ถึงตำแหน่งสุดท้าย
ก่อนที่จานหมุนจะหมุน แรงดันจะถูกระบายออกจากเบาะนั่งแบบเป่าลม เบาะนั่งจะหดออกจากแผ่นดิสก์ ช่วยลดความต้านทานต่อการสัมผัสระหว่างการเปิด
จานประหลาดจะเคลื่อนเข้าสู่ตำแหน่งปิดโดยไม่มีการบีบอัดอย่างต่อเนื่องกับองค์ประกอบการปิดผนึก เมื่อแผ่นดิสก์ถึงตำแหน่งแล้ว ที่นั่งแบบพองได้จะถูกเพิ่มแรงดันเพื่อสร้างส่วนต่อประสานการปิดผนึก
แอคชูเอเตอร์อัจฉริยะสามารถให้ข้อมูลตำแหน่งวาล์วผ่านส่วนประกอบป้อนกลับเสริม ซึ่งช่วยให้ PLC สามารถยืนยันสถานะวาล์วก่อนเริ่มขั้นตอนต่อไปของกระบวนการอัตโนมัติ
จานประหลาดและเบาะนั่งแบบเป่าลมทำงานร่วมกันเพื่อจัดการกับการสึกหรอที่อาจเกิดขึ้นได้เมื่อจานผีเสื้อแบบธรรมดายังคงสัมผัสกับเบาะอย่างต่อเนื่องระหว่างการทำงาน
เมื่อวาล์วหมุน เบาะนั่งแบบหดกลับช่วยให้จานเคลื่อนที่ได้โดยมีแรงต้านน้อยลง หลังจากปิดแล้ว ส่วนพองจะขยายรอบๆ จานเพื่อให้มีแรงปิดผนึกที่ต้องการ
การจัดวางนี้สามารถช่วยลดการเสียดสีของเบาะนั่ง โหลดแอคชูเอเตอร์ และการบำรุงรักษาที่เกิดจากการสัมผัสกับเบาะดิสก์ซ้ำๆ มีความเกี่ยวข้องอย่างยิ่งกับระบบที่มีวงจรอัตโนมัติบ่อยครั้งหรืออนุภาคผงใกล้กับจุดแยก
แอคชูเอเตอร์อัจฉริยะช่วยให้วาล์วกลายเป็นส่วนหนึ่งของกระบวนการอัตโนมัติ แทนที่จะทำหน้าที่เป็นส่วนประกอบแบบแมนนวลแบบแยกส่วน สามารถบูรณาการเข้ากับอุปกรณ์ที่ใช้ PLC และประสานงานกับการลำเลียง การชั่งน้ำหนัก การระบาย และการดำเนินการตามกระบวนการอื่นๆ
แอคชูเอเตอร์สามารถรับสัญญาณควบคุมจากระบบการผลิตสำหรับการเปิดและปิดอัตโนมัติตามลำดับกระบวนการที่ตั้งโปรแกรมไว้
เซ็นเซอร์เสริมสามารถรายงานตำแหน่งวาล์วไปยังระบบควบคุมได้ นี่เป็นการยืนยันว่าวาล์วถึงตำแหน่งเปิดหรือปิดที่ต้องการก่อนที่จะเริ่มการทำงานอื่น
สัญญาณสถานะวาล์วสามารถรวมเข้ากับอินเตอร์ล็อคกระบวนการได้ ตัวอย่างเช่น ระบบลำเลียงปลายน้ำสามารถป้องกันไม่ให้สตาร์ทได้จนกว่าวาล์วจะถึงตำแหน่งที่ต้องการ
แพคเกจแอคชูเอเตอร์ที่เข้ากันได้กับ ATEX มีจำหน่ายสำหรับการติดตั้งที่อุปกรณ์และการกำหนดค่าการควบคุมจำเป็นต้องเป็นไปตามข้อกำหนดในพื้นที่อันตรายที่เกี่ยวข้อง
ตัววาล์วมีจำหน่ายในสแตนเลส SUS304 หรือ SUS316L พื้นผิวสัมผัสผลิตภัณฑ์สามารถตกแต่งได้ถึง Ra ≤0.4 μm เพื่อลดการเก็บรักษาวัสดุและสนับสนุนการทำความสะอาดตามปกติ
มีจำหน่ายวัสดุ EPDM, ซิลิโคน และ FKM/Viton สามารถเลือกเกรดการปิดผนึกตามมาตรฐาน FDA สำหรับกระบวนการทางเภสัชกรรม อาหาร และโภชนเภสัชที่เกี่ยวข้อง
โครงสร้างภายในได้รับการออกแบบมาเพื่อการจัดการผงอย่างถูกสุขลักษณะ และสามารถใช้ร่วมกับการกำหนดค่าที่เข้ากันได้กับ CIP ตามข้อกำหนดของกระบวนการ
ใช้สำหรับแยกและควบคุมการถ่ายโอน API, HPAPI, ส่วนเติมเนื้อยา และผงยาอื่นๆ ในระบบการผลิตแบบอัตโนมัติ
ติดตั้งไว้ข้างใต้ IBC เพื่อควบคุมการปล่อยผง โดยเฉพาะอย่างยิ่งในกรณีที่วาล์วจำเป็นต้องสื่อสารกับระบบควบคุม PLC และอุปกรณ์ลำเลียงขั้นปลาย
เหมาะสำหรับจุดแยกในท่อส่งผงสุญญากาศซึ่งจำเป็นต้องปิดเครื่องอย่างเสถียรและดำเนินการอัตโนมัติซ้ำๆ
ใช้สำหรับการถ่ายโอนแคโทด แอโนด และผงนำไฟฟ้า ซึ่งการกักเก็บวัสดุ โครงสร้างที่ถูกสุขลักษณะ และการสึกหรอของซีลที่ลดลงเป็นสิ่งสำคัญ
เหมาะสำหรับการจัดการส่วนผสมแห้งและสารอาหารแบบผงโดยอัตโนมัติ โดยต้องใช้โครงสร้างสแตนเลสและพื้นผิวสัมผัสผลิตภัณฑ์ที่ทำความสะอาดได้
| พารามิเตอร์ | ข้อมูลจำเพาะ |
| ประเภทวาล์ว | วาล์วผีเสื้อเยื้องศูนย์ซีลพองสุขาภิบาล |
| ขนาดวาล์ว | DN50–DN300 |
| วัสดุตัวเครื่อง | SUS304 / SUS316L |
| วัสดุซีล | EPDM, ซิลิโคน, FKM (ไวตัน) |
| การติดต่อผลิตภัณฑ์เสร็จสิ้น | รา ≤0.4 ไมโครเมตร |
| การดำเนินการ | ตัวกระตุ้นอัจฉริยะแบบนิวแมติก |
| การเชื่อมต่อ | Tri-Clamp, หน้าแปลน, การเชื่อมแบบชน |
| ระบบอัตโนมัติ | รองรับ PLC |
| ข้อเสนอแนะตำแหน่ง | ไม่จำเป็น |
| โซลินอยด์วาล์ว | ไม่จำเป็น |
| แพ็คเกจแอคชูเอเตอร์ ATEX | ไม่จำเป็น |
| ซีลที่ได้มาตรฐาน FDA | มีอยู่ |
| ความเข้ากันได้ของ CIP | มีอยู่ |
| รายการ | การกำหนดค่ากระตุ้นอัจฉริยะ | การกำหนดค่าด้วยตนเอง |
| การดำเนินการ | นิวเมติกอัตโนมัติ | คู่มือ |
| บูรณาการ PLC | รองรับ | ไม่สามารถใช้ได้ตามปกติ |
| ข้อเสนอแนะตำแหน่ง | ไม่จำเป็น | การยืนยันด้วยตนเอง |
| การประสานกระบวนการ | รองรับ | จำกัด |
| การควบคุมอัตราเงินเฟ้อที่นั่ง | อัตโนมัติ | ขึ้นอยู่กับคู่มือ/ระบบ |
| การทำงานระยะไกล | รองรับ | ไม่สามารถใช้ได้ |
ก่อนการติดตั้ง ให้ยืนยันขนาดวาล์ว มาตรฐานการเชื่อมต่อ การจ่ายอากาศของแอคชูเอเตอร์ และอินเทอร์เฟซการควบคุม ควรติดตั้งวาล์วโดยมีทางเข้าเพียงพอสำหรับการตรวจสอบเบาะนั่งแบบเป่าลม แอคชูเอเตอร์ และส่วนประกอบป้อนกลับ
การบำรุงรักษาตามปกติควรรวมถึงการตรวจสอบชิ้นส่วนซีลเพื่อดูการสึกหรอหรือความเสียหาย การตรวจสอบการเคลื่อนที่ของแอคชูเอเตอร์ และยืนยันว่าการตอบสนองของตำแหน่งทำงานอย่างถูกต้องเมื่อติดตั้ง ควรตรวจสอบเบาะนั่งแบบเป่าลมว่ามีอัตราเงินเฟ้อและแรงดันที่เหมาะสมตามกำหนดการบำรุงรักษาหรือไม่
สำหรับการใช้งานแบบผง ความถี่ในการทำความสะอาดควรพิจารณาจากคุณลักษณะของวัสดุและรอบการผลิต สามารถใช้การกำหนดค่าที่เข้ากันได้กับ CIP ในกรณีที่กระบวนการต้องมีการทำความสะอาดอัตโนมัติ
ผู้ผลิตยารายหนึ่งกำลังอัปเกรดสถานีจำหน่ายผง IBC และต้องการวาล์วแยกที่สามารถทำงานร่วมกับระบบควบคุม PLC ที่มีอยู่ได้ อุปกรณ์ลำเลียงขั้นปลายสามารถเริ่มทำงานได้หลังจากได้รับการยืนยันแล้วว่าวาล์วระบายถึงตำแหน่งที่ต้องการแล้วเท่านั้น
AVM จัดหาวาล์วปีกผีเสื้อเยื้องศูนย์แบบพองลมสุขาภิบาลพร้อมแอคชูเอเตอร์อัจฉริยะพร้อมการตอบสนองตำแหน่ง PLC รับสัญญาณสถานะวาล์วและประสานลำดับการปล่อยและการลำเลียงโดยอัตโนมัติ ลูกค้ายังรายงานว่าการแทรกแซงด้วยตนเองลดลงและการทำงานที่มั่นคงระหว่างรอบการปล่อย IBC ซ้ำ
โซลูชันวาล์วสุขาภิบาล AVM มาพร้อมกับมาตรฐานสุขาภิบาล 3-A, ISO 9001, CE และ FDA ที่เกี่ยวข้อง มีวัสดุปิดผนึกตามมาตรฐาน FDA สำหรับการใช้งานด้านเภสัชกรรมและอาหารที่เกี่ยวข้อง
สำหรับโครงการที่ต้องใช้อุปกรณ์ในพื้นที่อันตราย สามารถกำหนดค่าแพ็คเกจแอคชูเอเตอร์ที่เข้ากันได้กับ ATEX ตามการจำแนกประเภทและข้อกำหนดของโครงการที่เกี่ยวข้อง
เบาะนั่งจะถูกลดแรงดันและถอยกลับก่อนที่แผ่นดิสก์จะเคลื่อนที่ หลังจากที่แผ่นดิสก์ถึงตำแหน่งปิด ที่นั่งจะพองขึ้นเพื่อสร้างส่วนต่อประสานการปิดผนึก
จานประหลาดช่วยลดการสัมผัสอย่างต่อเนื่องกับองค์ประกอบซีลระหว่างการหมุน ช่วยลดแรงเสียดทาน โหลดแอคชูเอเตอร์ และการสึกหรอของเบาะนั่ง
ใช่. แอคชูเอเตอร์นิวแมติกอัจฉริยะเข้ากันได้กับระบบควบคุมที่ใช้ PLC และการตอบสนองตำแหน่งที่เป็นตัวเลือกสามารถให้สัญญาณสถานะวาล์วได้
ใช่. วาล์วปีกผีเสื้อเยื้องศูนย์แบบเป่าลมเพื่อสุขอนามัยพร้อมตัวกระตุ้นอัจฉริยะได้รับการออกแบบมาสำหรับผงยา ส่วนผสมอาหาร วัสดุแบตเตอรี่ และวัสดุเทกองอื่นๆ ที่จำเป็นต้องมีการแยกส่วนอย่างถูกสุขลักษณะและการทำงานแบบอัตโนมัติ
ตัวเลือกที่มี ได้แก่ EPDM, ซิลิโคน และ FKM/Viton สามารถเลือกเกรดที่เป็นไปตามข้อกำหนดของ FDA สำหรับการใช้งานด้านสุขอนามัยที่เกี่ยวข้อง
ใช่. แพคเกจแอคชูเอเตอร์ที่เข้ากันได้กับ ATEX มีจำหน่ายตามการจำแนกประเภทพื้นที่อันตรายที่กำหนด
