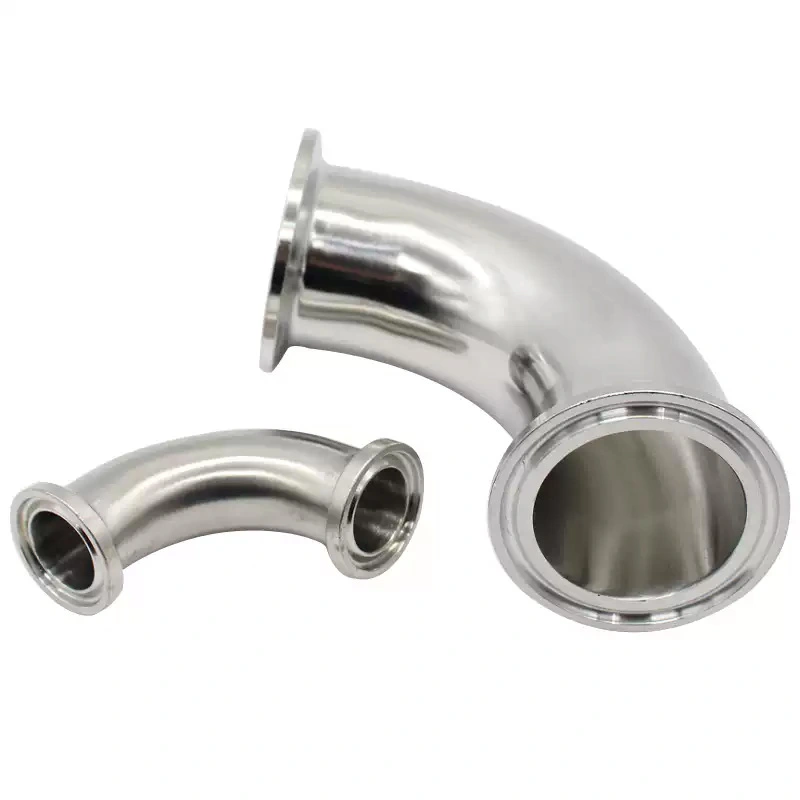

ข้องอและท่อ DIN สเตนเลสสตีลที่ถูกสุขลักษณะ

อิงตามอุปกรณ์ฟิตติ้งสุขอนามัย DIN 11852 และซีรีส์ท่อ DIN 11850 กลุ่มผลิตภัณฑ์ข้อต่องอ DIN และท่อสเตนเลสสตีลที่ถูกสุขลักษณะ ครอบคลุมข้องอ 45°, ข้องอ 90° และส่วนโค้งกลับ 180° พร้อมการเชื่อมชน, แคลมป์ DIN และการเชื่อมต่อแบบเกลียว DIN ตัวเลือก การเจาะภายในที่เรียบช่วยลดการสะสมของผลิตภัณฑ์และสนับสนุนการทำความสะอาดและการระบายน้ำที่มีประสิทธิภาพ ระหว่างการดำเนินการตามกระบวนการตามปกติ

สำหรับระบบที่ต้องการความสะอาดพื้นผิวที่สูงขึ้น การขัดเงาด้วยไฟฟ้าสามารถทำได้เพื่อให้ได้พื้นผิวภายใน Ra ≤ 0.4 ไมโครเมตร อุปกรณ์ยังสามารถรวมเข้ากับระบบท่อที่เข้ากันได้กับ CIP/SIP ตาม ข้อกำหนดของการติดตั้งกระบวนการที่สมบูรณ์

การกำหนดค่าผลิตภัณฑ์

1. ความเข้ากันได้มาตรฐาน DIN

กลุ่มผลิตภัณฑ์ข้อศอกและท่อที่ถูกสุขอนามัยของ AVM เป็นไปตามข้อกำหนดมิติ DIN เพื่อรองรับการติดตั้งที่สม่ำเสมอ ส่วนประกอบท่อสุขาภิบาลที่เข้ากันได้ สามารถจับคู่ฟิตติ้ง DIN 11852 กับซีรีส์ท่อ DIN 11850 ได้ ช่วยให้ผู้ซื้อ ลดความซับซ้อนในการเลือกส่วนประกอบเมื่อออกแบบหรือขยายไปป์ไลน์กระบวนการสุขาภิบาล

2. การเลือกใช้สแตนเลส

SUS304 / 1.4301 เหมาะสำหรับงานสุขาภิบาลทั่วไปที่ทนต่อการกัดกร่อนและกลไกได้ดี จำเป็นต้องมีประสิทธิภาพ SUS316L / 1.4404 ให้ความทนทานต่อการกัดกร่อนสูงกว่าและเหมาะสมกว่า สภาพแวดล้อมกระบวนการทางเภสัชกรรม เทคโนโลยีชีวภาพ ความบริสุทธิ์สูง และความต้องการทางเคมี

3. ตัวเลือกข้อศอกและการเชื่อมต่อ

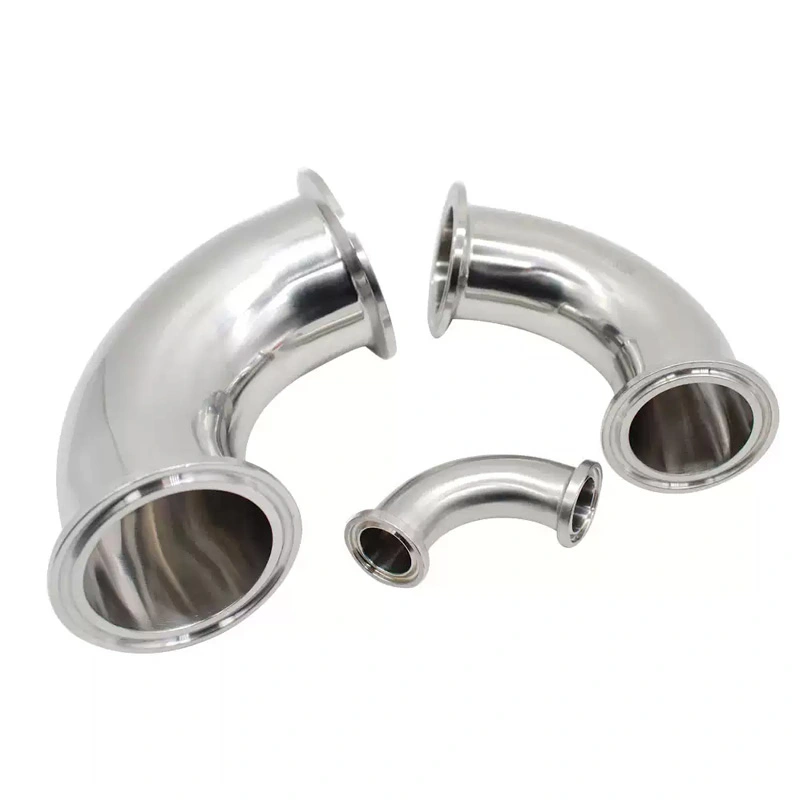

รูปแบบท่อที่แตกต่างกันต้องมีการกำหนดค่าการติดตั้งที่แตกต่างกัน AVM มีข้อศอก 45° สำหรับทิศทางแบบค่อยเป็นค่อยไป การเปลี่ยนแปลง ข้องอ 90° สำหรับการกำหนดเส้นทางมุมขวามาตรฐาน และการโค้งกลับ 180° สำหรับการวางท่อรูปตัวยูขนาดกะทัดรัด การเตรียมการ

ตัวเลือกการเชื่อมต่อประกอบด้วยการเชื่อมชน แคลมป์ DIN และการเชื่อมต่อแบบเกลียว DIN ช่วยให้สามารถเลือกข้อต่อได้ ตามวิธีการติดตั้ง ข้อกำหนดในการบำรุงรักษา และการกำหนดค่าท่อที่มีอยู่

การตกแต่งพื้นผิวและความสะอาด

สภาพพื้นผิวภายในของข้อต่อสุขภัณฑ์ส่งผลโดยตรงต่อประสิทธิภาพการทำความสะอาดและการกักเก็บผลิตภัณฑ์ เอวีเอ็ม ข้องอและท่อ DIN สเตนเลสสตีลที่ถูกสุขลักษณะใช้การเจาะภายในที่เรียบเพื่อลดความผิดปกติของพื้นผิวในส่วนใด สื่อกระบวนการอาจสะสมได้

ผิวสำเร็จมาตรฐานคือ Ra ≤ 0.8 μm ในขณะที่การขัดเงาด้วยไฟฟ้าสามารถให้ผิวสำเร็จภายใน Ra ≤ 0.4 μm เมื่อ จำเป็นต้องมีพื้นผิวที่เรียบเนียนขึ้น

โครงสร้างที่มีพื้นที่ไม่ตายช่วยให้ทำความสะอาดและการระบายน้ำได้ง่ายขึ้น และสามารถใช้ในระบบกระบวนการได้ รวมขั้นตอน CIP และ SIP ควรประเมินสภาวะการทำความสะอาดและการฆ่าเชื้อที่เกิดขึ้นจริงตาม ไปจนถึงระบบท่อและสื่อกระบวนการที่สมบูรณ์

จุดเด่นทางเทคนิค

สถานที่ที่ใช้ฟิตติ้ง

1. การแปรรูปอาหารและเครื่องดื่ม

ข้อต่อนี้เหมาะสำหรับท่อสุขาภิบาลที่ใช้กับนม เครื่องดื่ม ส่วนผสมอาหารเหลว ซอส และอื่นๆ ของเหลวในกระบวนการ พื้นผิวภายในเรียบช่วยลดการกักเก็บวัสดุและทำให้การทำความสะอาดตามปกติง่ายขึ้น

2. เภสัชกรรมและเทคโนโลยีชีวภาพ

โครงสร้าง SUS316L และการขัดเงาด้วยไฟฟ้าที่เป็นอุปกรณ์เสริมทำให้ข้อต่อนี้เหมาะสำหรับท่อในกระบวนการที่มีความสะอาดสูง ใช้ในโรงงานเภสัชกรรมและเทคโนโลยีชีวภาพ สามารถรวมเข้ากับสายการผลิตที่มีการควบคุมได้ จำเป็นต้องมีสภาพพื้นผิวและการทำความสะอาด CIP/SIP

3. การแปรรูปผลิตภัณฑ์นม

ข้องอและท่อ DIN สเตนเลสสตีลที่ถูกสุขอนามัยสามารถใช้สำหรับการแปรรูปนม การจัดการครีม การผลิตโยเกิร์ต และ การใช้งานผลิตภัณฑ์นมอื่นๆ ที่ต้องการการเชื่อมต่อที่ถูกสุขลักษณะและความต้านทานการกัดกร่อนที่เชื่อถือได้

4. ระบบที่สะอาดและมีความบริสุทธิ์สูง

อุปกรณ์ยังสามารถใช้ในกระบวนการที่สะอาดและระบบท่อที่มีความบริสุทธิ์สูงซึ่งการกักเก็บผลิตภัณฑ์ต่ำและราบรื่น พื้นผิวภายในและความเข้ากันได้ของมิติที่สอดคล้องกันเป็นเกณฑ์การคัดเลือกที่สำคัญ

ข้อควรพิจารณาในการติดตั้งและบำรุงรักษา

การเลือกข้องอและท่อที่เหมาะสมควรคำนึงถึงเส้นผ่านศูนย์กลางของท่อ มุมโค้งงอ ประเภทการเชื่อมต่อ วัสดุ เกรดและพื้นผิวที่ต้องการ ข้อต่อที่เลือกควรตรงกับขนาดและมาตรฐานการเชื่อมต่อของ ท่อสุขาภิบาลที่มีอยู่

สำหรับการติดตั้งแบบเชื่อม ควรใช้ขั้นตอนการเชื่อมที่ถูกสุขลักษณะที่เหมาะสมเพื่อรักษาความสมบูรณ์และ ความสะอาดของเส้นทางการไหลภายใน สำหรับการเชื่อมต่อแบบแคลมป์ ควรเลือกปะเก็นและแคลมป์ที่เข้ากันได้ ตามเงื่อนไขของกระบวนการ

ในระหว่างการบำรุงรักษา ควรตรวจสอบพื้นผิวภายในเพื่อหารอยขีดข่วน การกัดกร่อน การสะสมตัว หรือสภาวะอื่นๆ ที่อาจส่งผลต่อประสิทธิภาพด้านสุขอนามัย ขั้นตอนการทำความสะอาดควรกำหนดขึ้นตามสื่อที่เกิดขึ้นจริงและ ข้อกำหนดของกระบวนการ

การรับรองและข้อกำหนดด้านสุขอนามัย

สำหรับโครงการที่ต้องการมาตรฐานด้านสุขอนามัยที่ได้รับการยอมรับ AVM สามารถจัดเตรียมการกำหนดค่าผลิตภัณฑ์และเอกสารประกอบได้ ตามความต้องการสมัครของลูกค้า สามารถพิจารณาข้อกำหนด 3-A, EHEDG และ FDA ที่เกี่ยวข้องได้ เมื่อเลือกวัสดุ การตกแต่งพื้นผิว ส่วนประกอบการซีล และโครงร่างท่อสุขาภิบาลโดยรวม

เอกสารการรับรองหรือการปฏิบัติตามข้อกำหนดควรได้รับการยืนยันกับ AVM ตามรุ่นผลิตภัณฑ์เฉพาะ ข้อกำหนดด้านวัสดุ การตกแต่ง และการสั่งซื้อ แทนที่จะสันนิษฐานไว้กับทุกการกำหนดค่า

คู่มือการเลือกผลิตภัณฑ์

เหตุใด DIN 11852 และ DIN 11850 จึงมีความสำคัญ

เมื่อซื้อข้อศอกและท่อสุขาภิบาล ความเข้ากันได้ของขนาดมีความสำคัญพอๆ กับการเลือกใช้วัสดุ ดิน 11852 ระบุข้อกำหนดข้อต่อ ในขณะที่ DIN 11850 กำหนดซีรีส์ท่อสุขอนามัยที่เกี่ยวข้อง

การใช้ส่วนประกอบ DIN ที่เข้ากันได้จะช่วยลดปัญหาการติดตั้งที่เกิดจากขนาดที่ไม่ตรงกันและทำให้เกิดปัญหาได้ ง่ายขึ้นสำหรับทีมวิศวกรในการกำหนดค่าระบบท่อสุขาภิบาล สำหรับโครงการทดแทน ผู้ซื้อควรยืนยัน ขนาดท่อที่มีอยู่และข้อกำหนดการเชื่อมต่อก่อนสั่งซื้อ

ข้อมูลการจัดหาและการสั่งซื้อของ AVM

AVM รองรับโครงการวางท่อสุขาภิบาลที่มีเกรดวัสดุ ขนาด มุม วิธีการเชื่อมต่อ และพื้นผิวที่แตกต่างกัน เสร็จสิ้นข้อกำหนด ผู้ซื้อสามารถระบุขนาด DN, เกรดวัสดุ, มุมข้อศอก, ประเภทการเชื่อมต่อ และพื้นผิวที่ต้องการได้ เสร็จสิ้นและการสมัครเมื่อขอใบเสนอราคา

สำหรับโครงการที่กำหนดเองหรือมีความบริสุทธิ์สูง AVM สามารถยืนยันวัสดุที่เกี่ยวข้องและเอกสารทางเทคนิคตามนั้น ไปจนถึงการกำหนดค่าขั้นสุดท้าย

คำถามที่พบบ่อย

1. ข้องอและท่อ DIN ที่ถูกสุขลักษณะมีวัสดุอะไรบ้าง?

ตัวเลือกวัสดุมาตรฐานคือ SUS304 / 1.4301 และ SUS316L / 1.4404 โดยทั่วไปแล้ว SUS316L จะเป็นที่ต้องการสำหรับ การใช้งานที่ต้องการความต้านทานการกัดกร่อนที่สูงขึ้นหรือความสะอาดที่สูงขึ้น

2. มีขนาดอะไรบ้าง?

กลุ่มผลิตภัณฑ์ครอบคลุม DN10 ถึง DN200 ควรเลือกขนาดที่ต้องการตามเส้นผ่านศูนย์กลางและการไหลของท่อ ข้อกำหนดของระบบท่อสุขาภิบาล

3. ฉันสามารถสั่งซื้อมุมข้อศอกแบบใดได้บ้าง?

AVM ให้การโค้งกลับ 45°, 90° และ 180° ข้อศอก 90° มักใช้สำหรับการเปลี่ยนทิศทางมาตรฐาน การกำหนดค่า 45° และ 180° จะถูกเลือกตามเค้าโครงไปป์ไลน์เฉพาะ

4. สามารถขัดข้อต่อด้วยไฟฟ้าได้หรือไม่?

ใช่. พื้นผิวภายในมาตรฐานคือ Ra ≤ 0.8 μm และตัวเลือกขัดผิวด้วยไฟฟ้า Ra ≤ 0.4 μm ใช้ได้กับงานที่ต้องการพื้นผิวภายในที่เรียบเนียนขึ้น

5. อุปกรณ์เหล่านี้เหมาะสำหรับ CIP และ SIP หรือไม่

ใช่. การออกแบบที่ถูกสุขลักษณะเข้ากันได้กับระบบกระบวนการ CIP/SIP อย่างไรก็ตามอุณหภูมิสารเคมีที่เกิดขึ้นจริง ความเข้มข้น ความถี่ในการทำความสะอาด และสภาวะการฆ่าเชื้อควรได้รับการประเมินโดยเทียบกับระบบทั้งหมด การกำหนดค่า

6. มีการเชื่อมต่อประเภทใดบ้าง?

ตัวเลือกที่ใช้ได้ ได้แก่ การเชื่อมแบบชน แคลมป์ DIN และการเชื่อมต่อแบบเกลียว DIN ผู้ซื้อควรเลือกการเชื่อมต่อ ตามมาตรฐานท่อที่มีอยู่และข้อกำหนดในการบำรุงรักษา

7. ระยะเวลาในการผลิตคืออะไร?

ระยะเวลารอคอยการผลิตมาตรฐานคือ 7-10 วัน กำหนดการส่งมอบจริงขึ้นอยู่กับปริมาณการสั่งซื้อผลิตภัณฑ์ ข้อมูลจำเพาะ ความพร้อมใช้งานของวัสดุ และข้อกำหนดในการปรับแต่ง สามารถยืนยันคำสั่งซื้อเร่งด่วนกับ AVM ได้ ก่อนสั่งซื้อ

8. เงื่อนไขการชำระเงินคืออะไร?

เงื่อนไขการชำระเงินมาตรฐานคือเงินฝาก 30% และยอดคงเหลือ 70% ก่อนจัดส่งโดย T/T หรือ L/C คำสั่งซื้อที่มีมูลค่าน้อยควร ชำระเต็มจำนวนก่อนการผลิต

9. ข้อศอกและท่อ DIN ถูกบรรจุเพื่อการส่งออกอย่างไร?

สินค้าบรรจุในกล่องกระดาษและกล่องไม้อย่างปลอดภัยเพื่อการขนส่งระหว่างประเทศ บรรจุภัณฑ์ก็ได้ จัดเรียงตามขนาดผลิตภัณฑ์ ปริมาณการสั่งซื้อ และข้อกำหนดในการจัดส่ง
