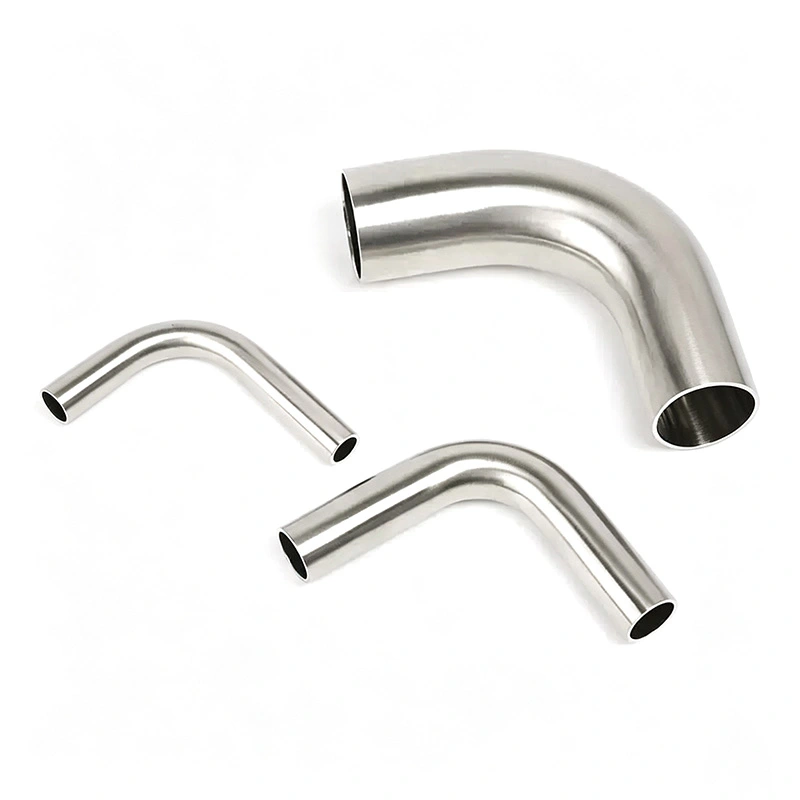

สุขภัณฑ์สแตนเลส BPE 90° ข้องอและท่อ

ข้องอและท่อสแตนเลส BPE 90° สุขาภิบาลเหมาะสำหรับระบบกระบวนการในชีวเภสัชภัณฑ์ เทคโนโลยีชีวภาพ ยา อาหารและเครื่องดื่ม นม เซมิคอนดักเตอร์ เครื่องสำอาง และความบริสุทธิ์สูงอื่นๆ อุตสาหกรรม สามารถจัดหาสำหรับการใช้งานที่ต้องการ ASME BPE, 3-A, EHEDG และสุขอนามัยที่เกี่ยวข้องกับ FDA ข้อกำหนด โดยขึ้นอยู่กับวัสดุที่เลือก พื้นผิว การกำหนดค่า และเอกสารประกอบที่เกี่ยวข้อง

AVM มีการกำหนดค่า 45°, 90° และ 180° พร้อมตัวเลือกการเชื่อมต่อแบบชนชนและ Tri-Clamp สำหรับที่แตกต่างกัน เค้าโครงท่อสุขาภิบาล

การกำหนดค่าผลิตภัณฑ์

1. ตัวเลือกมุมข้อศอก

ข้องอสเตนเลสสตีลสุขาภิบาล AVM มีจำหน่ายในรูปแบบ 45°, 90° และ 180° ตัวเลือก 45° ใช้ที่ไหน จำเป็นต้องเปลี่ยนทิศทางของท่ออย่างค่อยเป็นค่อยไป ในขณะที่ข้อศอก 90° เหมาะสำหรับท่อตั้งฉาก การเชื่อมต่อ การโค้งงอกลับ 180° ช่วยให้ไปป์ไลน์สามารถกลับทิศทางภายในโครงร่างกระบวนการที่กะทัดรัด

ข้องอ 90° มีให้เลือกทั้งแบบรัศมีสั้น 1.0D และรัศมียาว 1.5D ช่วยให้วิศวกรสามารถเลือก รูปทรงที่เหมาะสมตามพื้นที่ติดตั้งและข้อกำหนดด้านท่อที่มีอยู่

2. ตัวเลือกการเชื่อมต่อ

ข้อต่อนี้มีให้เลือกทั้งแบบเชื่อมชนและข้อต่อแบบ Tri-Clamp การเชื่อมต่อแบบเชื่อมชนช่วยให้ถูกสุขลักษณะอย่างถาวร ข้อต่อสำหรับการวางท่อกระบวนการแบบตายตัว ในขณะที่การเชื่อมต่อแบบ Tri-Clamp ช่วยให้สามารถติดตั้ง ถอดแยกชิ้นส่วน ตรวจสอบ และทำได้เร็วขึ้น การบำรุงรักษา

การเลือกการเชื่อมต่อควรขึ้นอยู่กับระบบท่อที่มีอยู่ มาตรฐานท่อที่เกี่ยวข้อง วิธีการติดตั้ง และข้อกำหนดในการบำรุงรักษา

3. ช่วงขนาดท่อ

ระบบข้อศอกและท่อสุขาภิบาลครอบคลุมขนาดท่อ OD 1/2" ถึง 6" กลุ่มผลิตภัณฑ์นี้ช่วยให้สามารถรวมฟิตติ้งเข้าด้วยกันได้ ไปจนถึงการกำหนดค่าท่อในกระบวนการต่างๆ ตั้งแต่ท่อที่มีความบริสุทธิ์สูงขนาดเล็กไปจนถึงระบบถ่ายโอนของเหลวที่ใหญ่ขึ้น

คุณภาพวัสดุและพื้นผิว

1. สแตนเลส ASTM A270

ข้องอสุขาภิบาล AVM ผลิตจากสเตนเลส ASTM A270 TP304L หรือ TP316L TP304L เหมาะสำหรับหลาย ๆ คน การใช้งานด้านสุขอนามัยทั่วไป ในขณะที่ TP316L ให้ความต้านทานการกัดกร่อนที่ดีขึ้นสำหรับความต้องการที่มากขึ้น สภาพแวดล้อมกระบวนการและการใช้งานที่มีความบริสุทธิ์สูง

การเลือกใช้วัสดุควรพิจารณาถึงตัวกลางของกระบวนการ อุณหภูมิ สภาวะการกัดกร่อน ความสะอาด ข้อกำหนดและข้อกำหนดเฉพาะของโครงการที่เกี่ยวข้อง

2. พื้นผิวภายในที่ควบคุมได้

รูภายในผลิตขึ้นโดยมีพื้นผิวเรียบซึ่งออกแบบมาเพื่อลดการกักเก็บผลิตภัณฑ์และช่วยให้ทำความสะอาดได้ เส้นทางการไหล ตัวเลือกการขัดเงาเชิงกลมาตรฐานจะมี Ra ≤ 0.51 μm (20 μin) ในขณะที่เวอร์ชันขัดเงาด้วยไฟฟ้า สามารถบรรลุ Ra ≤ 0.38 μm (15 μin)

การตกแต่งพื้นผิวที่มีการควบคุมมีความสำคัญอย่างยิ่งในการใช้งานที่มีผลิตภัณฑ์ตกค้างหรือจุลินทรีย์ การปนเปื้อนหรือการทำความสะอาดยากอาจส่งผลต่อคุณภาพการผลิต

3. เรขาคณิตด้านสุขอนามัยที่ระบายน้ำได้เต็มที่

โครงสร้างภายในได้รับการออกแบบมาเพื่อลดรอยแยกและพื้นที่ที่สารตัวกลางในกระบวนการผลิตอาจหลงเหลืออยู่หลังจากการระบายน้ำ นี้ รองรับการทำความสะอาดที่มีประสิทธิภาพมากขึ้นและช่วยลดวัสดุตกค้างระหว่างการเปลี่ยนกระบวนการ

การออกแบบนี้เหมาะสำหรับระบบที่ใช้ขั้นตอน CIP และ SIP โดยขึ้นอยู่กับการกำหนดค่าระบบที่สมบูรณ์และ สภาพการทำงาน

มาตรฐานด้านสุขอนามัยและการปฏิบัติตามข้อกำหนด

1. ข้อกำหนด ASME BPE

ข้องอและท่อสแตนเลส BPE 90 °สุขาภิบาลสุขาภิบาลได้รับการออกแบบมาสำหรับการใช้งานท่อกระบวนการที่มีความบริสุทธิ์สูงด้วย อ้างอิงถึงข้อกำหนด ASME BPE การเลือกวัสดุ การตกแต่งพื้นผิว ขนาด การเชื่อมต่อ และการผลิต สามารถระบุข้อกำหนดได้ตามความต้องการของโครงการ

2. การใช้งาน 3-A และ EHEDG

การออกแบบที่ถูกสุขอนามัยเหมาะสำหรับระบบการประมวลผลที่ถูกสุขลักษณะซึ่งมีหลักการออกแบบที่ถูกสุขลักษณะ 3-A และ EHEDG จำเป็น พื้นผิวภายในเรียบ ลดการกักเก็บผลิตภัณฑ์ และรองรับโครงสร้างที่ระบายน้ำได้ ความสะอาดและการควบคุมการปนเปื้อนเป็นสิ่งสำคัญ

3. ข้อกำหนดวัสดุที่เกี่ยวข้องกับ FDA

ข้อต่อสามารถกำหนดค่าสำหรับการใช้งานที่ต้องการการปฏิบัติตามข้อกำหนดของวัสดุที่เกี่ยวข้องกับ FDA โดยขึ้นอยู่กับที่เลือก วัสดุปิดผนึก วัสดุสัมผัสผลิตภัณฑ์ และเอกสารที่เกี่ยวข้อง ผู้ซื้อควรระบุอย.ที่ต้องการ เอกสารหรือข้อกำหนดการปฏิบัติตามก่อนสั่งซื้อ

สำหรับโครงการที่ต้องการการรับรองอย่างเป็นทางการหรือเอกสารการปฏิบัติตามข้อกำหนดเฉพาะ AVM สามารถยืนยัน ASME ที่เกี่ยวข้องได้ ข้อกำหนดที่เกี่ยวข้องกับ BPE, 3-A, EHEDG และ FDA ตามการกำหนดค่าผลิตภัณฑ์จริง

การใช้งาน

1. การแปรรูปชีวเภสัชภัณฑ์

ข้อศอกสุขาภิบาลใช้ในท่อกระบวนการที่มีความบริสุทธิ์สูงสำหรับการผลิตยาและชีวเภสัชภัณฑ์ รวมถึงการถ่ายโอนของไหล ระบบการผสมสูตร การกระจายน้ำบริสุทธิ์ การเชื่อมต่ออุปกรณ์ในกระบวนการ และอื่นๆ การใช้งานที่ถูกสุขลักษณะ

2. ระบบเทคโนโลยีชีวภาพ

การใช้งานทั่วไป ได้แก่ ระบบการหมัก ท่อปฏิกรณ์ชีวภาพ การกระจายของเหลวที่สะอาด ถังกระบวนการ ระบบเก็บตัวอย่าง และอุปกรณ์เทคโนโลยีชีวภาพอื่นๆ ที่การควบคุมการปนเปื้อนเป็นสิ่งสำคัญ

3. การแปรรูปอาหารและเครื่องดื่ม

สามารถติดตั้งข้อต่อในท่อสุขาภิบาลสำหรับผลิตภัณฑ์นม เครื่องดื่ม อาหารเหลว น้ำผลไม้ การต้มเบียร์ และอื่นๆ ระบบแปรรูปอาหารที่ต้องมีพื้นผิวเรียบและการทำความสะอาดที่มีประสิทธิภาพ

4. ระบบเซมิคอนดักเตอร์และระบบความบริสุทธิ์สูง

ข้องอเหมาะสำหรับการวางท่อของไหลที่มีความบริสุทธิ์สูงในการใช้งานที่เกี่ยวข้องกับเซมิคอนดักเตอร์ที่พื้นผิวที่มีการควบคุม ผิวสำเร็จ คุณภาพของวัสดุสแตนเลส และเส้นทางการไหลที่มีการกักเก็บต่ำถือเป็นสิ่งสำคัญ

5. ระบบสาธารณูปโภคด้านเภสัชกรรมและความสะอาด

นอกจากนี้ข้อต่อยังสามารถนำมาใช้ในระบบสาธารณูปโภคที่สะอาดและระบบของไหลที่มีความบริสุทธิ์สูงซึ่งมีการเชื่อมต่อและควบคุมอย่างถูกสุขลักษณะ จำเป็นต้องมีพื้นผิวภายใน

จุดเด่นทางเทคนิค

ข้อพิจารณาในการคัดเลือก

1. ยืนยันเกรดวัสดุ

ผู้ซื้อควรเลือก TP304L หรือ TP316L ตามสื่อกระบวนการและสภาวะการกัดกร่อน เพื่อความต้องการที่มากขึ้น การใช้งานที่มีความบริสุทธิ์สูงหรือมีฤทธิ์กัดกร่อน โดยทั่วไปแล้ว TP316L จะได้รับการพิจารณาว่ามีความต้านทานการกัดกร่อนเพิ่มขึ้น จำเป็น

2. ยืนยันเส้นผ่านศูนย์กลางท่อ

ท่อ OD จะต้องตรงกับระบบท่อของกระบวนการที่มีอยู่ ผู้ซื้อควรยืนยันขนาดที่ต้องการก่อนสั่งซื้อ หลีกเลี่ยงปัญหาในการติดตั้งหรืออุปกรณ์เปลี่ยนเพิ่มเติม

3. เลือกการเชื่อมต่อที่ถูกต้อง

การเชื่อมต่อแบบเชื่อมชนและการเชื่อมต่อแบบ Tri-Clamp ตอบสนองความต้องการในการติดตั้งที่แตกต่างกัน การเชื่อมแบบชนเหมาะสำหรับงานถาวร ระบบท่อ ในขณะที่ Tri-Clamp จะสะดวกกว่าเมื่อต้องถอดอุปกรณ์ออกบ่อยๆ การตรวจสอบหรือการบำรุงรักษา

4. ระบุการตกแต่งพื้นผิว

ควรเลือกการตกแต่งพื้นผิวตามข้อกำหนดความสะอาดที่แท้จริงของกระบวนการ เครื่องกล การขัดเงาสามารถตอบสนองการใช้งานด้านสุขอนามัยได้หลายประเภท ในขณะที่การขัดเงาด้วยไฟฟ้าเหมาะสำหรับโครงการที่ต้องการการขัดเงาที่ต่ำกว่า ความหยาบของพื้นผิวและสภาพพื้นผิวที่มีความบริสุทธิ์สูงที่เพิ่มขึ้น

5. ยืนยันเอกสารการปฏิบัติตามข้อกำหนด

สำหรับโครงการด้านเภสัชกรรม เทคโนโลยีชีวภาพ เซมิคอนดักเตอร์ และโครงการที่ได้รับการควบคุมอื่นๆ ผู้ซื้อควรยืนยันว่า โครงการต้องการ ASME BPE, 3-A, EHEDG, การปฏิบัติตามข้อกำหนดที่เกี่ยวข้องกับ FDA, ใบรับรองวัสดุ หรือการตรวจสอบเฉพาะ เอกสารก่อนการผลิต

การผลิตและอุปทาน AVM

AVM นำเสนอข้องอและท่อสแตนเลส BPE 90° เพื่อสุขอนามัยสำหรับระบบท่อในกระบวนการที่ถูกสุขลักษณะและมีความบริสุทธิ์สูง ผลิตภัณฑ์สามารถกำหนดค่าตามเกรดวัสดุ, มุม, รัศมี, ขนาดท่อ, ประเภทการเชื่อมต่อ, พื้นผิว, และข้อกำหนดด้านสุขอนามัยที่เกี่ยวข้อง

สำหรับโครงการที่มีข้อกำหนดด้านเอกสารที่เข้มงวด AVM สามารถยืนยันเอกสารที่เกี่ยวข้องและเอกสารการปฏิบัติตามข้อกำหนดได้ ตามการกำหนดค่าผลิตภัณฑ์ขั้นสุดท้าย ช่วยให้ผู้ซื้อสามารถกำหนดข้อกำหนดทางเทคนิคก่อนการผลิตได้ แทนที่จะปรับเปลี่ยนคุณสมบัติท่อหลังส่งมอบ

คำถามที่พบบ่อย

1. มีวัสดุอะไรบ้างสำหรับข้อศอกและท่อ BPE สุขาภิบาล?

ข้องอและท่อสแตนเลส BPE 90° สุขาภิบาล AVM มีจำหน่ายในสแตนเลส ASTM A270 TP304L และ TP316L TP304L เหมาะสำหรับงานสุขอนามัยทั่วไป ในขณะที่ TP316L เหมาะสำหรับการใช้งานที่ต้องการสูงกว่า ความต้านทานการกัดกร่อนหรือสภาวะกระบวนการที่มีความบริสุทธิ์สูงซึ่งมีความต้องการมากขึ้น

2. มีพื้นผิวอะไรบ้าง?

ข้องอสุขาภิบาลมีให้เลือกใช้กับพื้นผิวภายในที่ขัดด้วยกลไกหรือขัดด้วยไฟฟ้า การขัดเงาแบบกลไก สามารถบรรลุ Ra ≤ 0.51 μm (20 μin) ในขณะที่การขัดเงาด้วยไฟฟ้าสามารถบรรลุ Ra ≤ 0.38 μm (15 μin) เสร็จสิ้นที่เหมาะสม สามารถเลือกได้ตามความต้องการด้านความสะอาดและความหยาบผิวของระบบกระบวนการ

3. มีขนาดอะไรบ้าง?

AVM จำหน่ายข้อศอกและท่อ BPE สุขาภิบาลขนาดตั้งแต่ 1/2" ถึง 6" OD ผู้ซื้อควรยืนยันหลอดที่ต้องการ เส้นผ่านศูนย์กลางภายนอกและมาตรฐานมิติที่ใช้บังคับเพื่อให้แน่ใจว่าเข้ากันได้กับท่อสุขาภิบาลที่มีอยู่ ระบบ

4. ข้องอ 90° มีให้เลือกรัศมีต่างกันหรือไม่

ใช่. ข้องอสุขาภิบาล 90° มีจำหน่ายในรัศมีสั้น 1.0D และรัศมียาว 1.5D ที่เหมาะสม สามารถเลือกรัศมีได้ตามโครงร่างไปป์ไลน์ พื้นที่ติดตั้งที่มีอยู่ และข้อกำหนดของกระบวนการ

5. มีการเชื่อมต่อประเภทใดบ้าง?

ผลิตภัณฑ์นี้มีจำหน่ายทั้งแบบเชื่อมชนและแบบ Tri-Clamp การเชื่อมแบบเชื่อมชนเหมาะสำหรับแบบถาวร ท่อที่ถูกสุขลักษณะ ในขณะที่การเชื่อมต่อแบบ Tri-Clamp ช่วยให้ติดตั้ง ถอดประกอบ ตรวจสอบ และบำรุงรักษาได้ง่ายขึ้น
