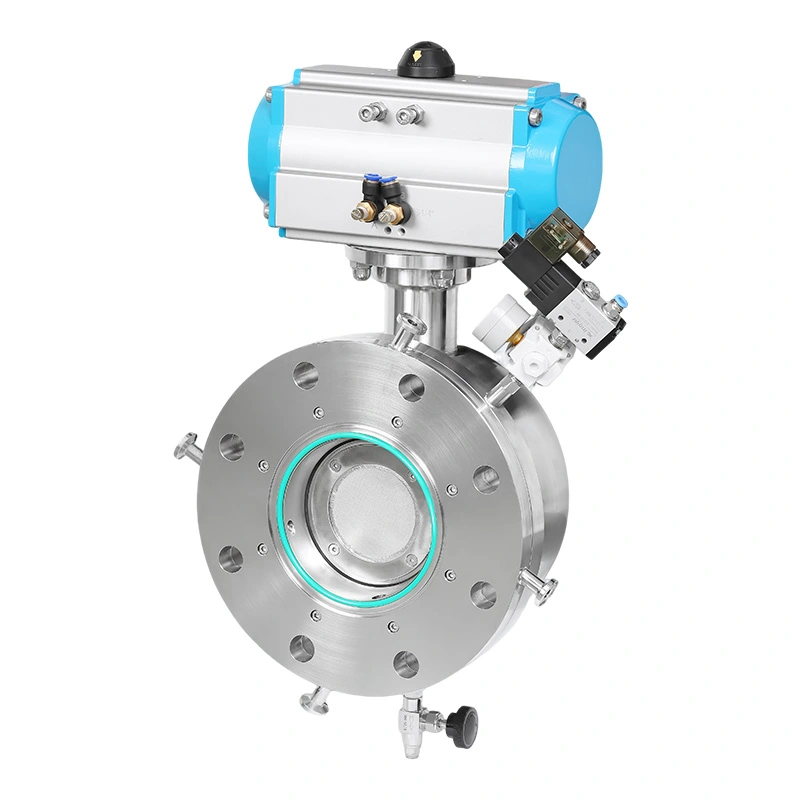

บอลวาล์วแบ่งส่วนขยายสุขาภิบาลพร้อมระบบ CIP

แตกต่างจากวาล์วปิดสุขาภิบาลทั่วไปที่อาจต้องถอดออกเพื่อทำความสะอาดโพรง AVM Sanitary บอลวาล์วแบบแบ่งส่วนส่วนขยายพร้อมการออกแบบระบบ CIP ช่วยให้ของเหลวทำความสะอาดเข้าถึงพื้นที่ภายในที่สำคัญในระหว่างนั้น วงจร CIP ซึ่งจะช่วยลดการแทรกแซงด้วยตนเอง ลดเวลาหยุดทำงานของการทำความสะอาด และสนับสนุนด้านสุขอนามัยที่ทำซ้ำได้ การประมวลผล

การควบคุมการไหล การปิดเครื่อง และ CIP

การควบคุมการไหลที่แม่นยำ

บอลแบ่งส่วนให้เส้นทางการไหลที่โดดเด่นเพื่อการควบคุมปริมาณที่เสถียรและการปรับการไหลที่ทำซ้ำได้ มันคือ เหมาะสำหรับการใช้งานที่วาล์วต้องทำมากกว่าแค่เปิดหรือปิด รวมถึงการจ่ายของเหลว การควบคุมการผสมและการไหลของกระบวนการ

ที่นั่งขยายเพื่อการปิดผนึกที่สม่ำเสมอ

เบาะนั่งขยายจะใช้แรงดันการซีลที่ควบคุมกับลูกบอลที่แบ่งส่วนเมื่อปิดวาล์ว มัน โครงสร้างการขยายตัวช่วยชดเชยการสึกหรอของเบาะนั่งตามปกติ การเปลี่ยนแปลงทางความร้อน และความผันผวนของแรงดัน คงไว้ การปิดเครื่องที่เชื่อถือได้ตลอดรอบการทำงานซ้ำๆ

การทำความสะอาด CIP แบบบูรณาการ

พอร์ต CIP เฉพาะด้าน โซลูชันการทำความสะอาดโดยตรงไปยังช่องวาล์ว บอลแบ่งส่วน และพื้นที่ปิดผนึก วาล์วก็ได้ จึงทำความสะอาดได้โดยไม่ต้องถอดออกจากสายการผลิต ช่วยลดงานถอดประกอบและการผลิต การหยุดชะงัก

ระบบ CIP ทำงานอย่างไร

ในระหว่างการทำงานปกติ ลูกบอลที่แบ่งส่วนจะหมุนเพื่อควบคุมการไหลของกระบวนการ

เมื่อปิดบอลวาล์วแบบแบ่งส่วนขยายสุขาภิบาลพร้อมระบบ CIP ที่นั่งส่วนขยายจะเคลื่อนเข้าสู่การปิดผนึก ตำแหน่งเพื่อให้การปิดเครื่องแน่น

ในระหว่าง CIP น้ำยาทำความสะอาดจะเข้าสู่ช่องทำความสะอาดเฉพาะและเข้าถึงพื้นที่ภายในที่อาจเป็นไปได้ ไม่เช่นนั้นจะทำความสะอาดได้ยาก รอบการทำความสะอาดจะขจัดผลิตภัณฑ์ตกค้างออกจากลูกบอลและบริเวณซีลก่อน วาล์วจะกลับสู่การทำงานของกระบวนการตามปกติ

การออกแบบนี้มีประโยชน์อย่างยิ่งสำหรับสายการผลิตที่มีการเปลี่ยนผลิตภัณฑ์บ่อยครั้งและการทำความสะอาดที่เข้มงวด ข้อกำหนด

การออกแบบเพื่อการแปรรูปที่ถูกสุขลักษณะ

วาล์วใช้เหล็กกล้าไร้สนิม SS316L หรือ SS304L โดยมีพื้นผิวสัมผัสผลิตภัณฑ์อยู่ที่ Ra ≤0.4 μm การเพิ่มประสิทธิภาพ รูปทรงภายในช่วยลดจุดบอดและการกักเก็บผลิตภัณฑ์ ช่วยให้ทำความสะอาดและตรวจสอบได้ง่ายขึ้น

วัสดุซีล FKM, EPDM และซิลิโคนมีจำหน่ายตามอุณหภูมิ ความเข้ากันได้ทางเคมี และกระบวนการ ข้อกำหนด

การใช้งาน

การประมวลผลทางเภสัชกรรมและ API

เหมาะสำหรับสายการผลิตที่ต้องควบคุมการไหล การปิดเครื่องอย่างถูกสุขลักษณะ และการทำความสะอาด CIP ที่ทำซ้ำได้ ชุดการผลิต

เทคโนโลยีชีวภาพและการหมัก

บอลวาล์วแบบแบ่งส่วนขยายด้านสุขอนามัยพร้อมระบบ CIP สามารถรวมเข้ากับระบบกระบวนการที่ถูกสุขลักษณะได้ การควบคุมการปนเปื้อนและการทำความสะอาดเป็นสิ่งสำคัญ

อาหารและเครื่องดื่ม

เหมาะสำหรับส่วนผสมของเหลว ของเหลวในกระบวนการ ระบบผสม และการใช้งานอื่นๆ ที่ต้องการการไหลอย่างถูกสุขลักษณะ การควบคุมและการทำความสะอาดแบบอินไลน์

การแปรรูปผลิตภัณฑ์นม

การออกแบบภายในที่มีการกักเก็บต่ำและความสามารถของ CIP ทำให้วาล์วเหมาะสำหรับระบบแปรรูปนมที่ถูกสุขลักษณะ

ระบบการผสมและการจ่ายสาร

บอลแบ่งส่วนช่วยให้มีการปรับการไหลแบบควบคุมสำหรับระบบการจ่ายของเหลว การผสม และการถ่ายโอนวัสดุ

อุปกรณ์สุญญากาศและอบแห้ง

แนวคิดการปิดผนึกแบบขยายยังสามารถนำไปใช้กับอุปกรณ์กระบวนการสุญญากาศที่จำเป็นต้องมีการแยกที่เชื่อถือได้

ข้อมูลจำเพาะทางเทคนิค

การเปรียบเทียบบอลวาล์วแบบแบ่งส่วนการขยายตัว

แอปพลิเคชันของลูกค้า

การเปลี่ยนชุดยาทางเภสัชกรรม

ผู้ผลิตยาต้องการวาล์วควบคุมสุขอนามัยสำหรับสายการผลิตที่มีการเปลี่ยนผลิตภัณฑ์บ่อยครั้ง ข้อกังวลหลักไม่เพียงแต่ความน่าเชื่อถือในการปิดเท่านั้น แต่ยังรวมถึงสิ่งตกค้างรอบๆ ช่องวาล์วและการปิดผนึกด้วย สามารถลบพื้นที่ได้โดยไม่ต้องถอดวาล์วซ้ำ

ลูกค้าเลือกการกำหนดค่า AVM พร้อมระบบ CIP ในตัว ระหว่างการทำความสะอาด วงจร CIP จะส่งมอบ น้ำยาทำความสะอาดบริเวณวาล์วภายใน ช่วยลดความจำเป็นในการถอดแยกชิ้นส่วนด้วยตนเอง ผลตอบรับของลูกค้า มุ่งเน้นไปที่การแทรกแซงการทำความสะอาดที่สั้นลงและการเปลี่ยนแบทช์ที่ง่ายขึ้น โดยเฉพาะอย่างยิ่งเมื่อเปรียบเทียบกับแบบทั่วไป วาล์วต้องการงานทำความสะอาดด้วยตนเองมากขึ้น

สายจ่ายของเหลวที่ถูกสุขลักษณะ

ลูกค้าแปรรูปอาหารใช้วาล์วในระบบจ่ายและผสมของเหลวซึ่งมีการปรับการไหลอย่างเสถียรและ จำเป็นต้องมีการทำความสะอาดที่เชื่อถือได้ ลูกบอลที่แบ่งส่วนให้การควบคุมการไหลที่ควบคุมในขณะที่การขยายตัว ที่นั่งได้รับการปิดอย่างแน่นหนาระหว่างการแยกกระบวนการ

ลูกค้าให้ความสำคัญกับการควบคุมการไหลและความสามารถในการทำความสะอาดแบบอินไลน์ภายในวาล์วเดียวกัน การกำหนดค่า ช่วยลดจำนวนส่วนประกอบที่แยกจากกันที่จำเป็นรอบๆ สายการผลิต

การรับรองและการปฏิบัติตามข้อกำหนด

ผลิตภัณฑ์วาล์วสุขาภิบาล AVM ได้รับการสนับสนุนโดยมาตรฐานสุขาภิบาล 3-A, ISO 9001, CE และ FDA ที่เกี่ยวข้อง

บอลวาล์วแบ่งส่วนต่อขยายด้านสุขอนามัยสามารถกำหนดค่าสำหรับการผลิตยาที่มุ่งเน้น GMP และ ASME ระบบสุขอนามัยที่ใช้ BPE พร้อมสแตนเลส 316L การตกแต่งพื้นผิวที่ถูกสุขลักษณะ และวัสดุปิดผนึกที่เหมาะสม ได้ตามความต้องการของโครงการ

คำถามที่พบบ่อย

ข้อได้เปรียบหลักของเบาะนั่งแบบขยายคืออะไร?

ที่นั่งขยายให้แรงดันการปิดผนึกที่ควบคุมกับลูกบอลที่แบ่งส่วนและช่วยชดเชยตามปกติ การสึกหรอของเบาะนั่งและการเปลี่ยนแปลงการใช้งาน ช่วยให้ปิดเครื่องได้อย่างน่าเชื่อถือ

วาล์วสามารถควบคุมการไหลได้หรือไม่?

ใช่. บอลแบ่งส่วนได้รับการออกแบบมาเพื่อการควบคุมปริมาณที่มั่นคงและทำซ้ำได้ ทำให้วาล์วเหมาะสำหรับการจ่ายและ การควบคุมการไหลของกระบวนการนอกเหนือจากการแยกตัว

ระบบ CIP รวมเข้ากับวาล์วหรือไม่

ใช่. พอร์ต CIP เฉพาะช่วยให้น้ำยาทำความสะอาดเข้าถึงช่องภายในและบริเวณซีลได้โดยไม่ต้องถอดออก วาล์วจากสายการผลิต

มันเข้ากันได้กับ SIP หรือไม่?

ใช่. CIP เป็นมาตรฐานสำหรับการกำหนดค่าที่ระบุ ในขณะที่การออกแบบที่เข้ากันได้กับ SIP สามารถจัดเตรียมได้ตามกระบวนการ อุณหภูมิและข้อกำหนดของโครงการ

อุตสาหกรรมใดบ้างที่ใช้วาล์วนี้?

เหมาะสำหรับยา, API, เทคโนโลยีชีวภาพ, อาหาร, เครื่องดื่ม, ผลิตภัณฑ์นม, โภชนเภสัช และสารเคมีชั้นดี การประมวลผล

เป็นแบบอัตโนมัติได้ไหม?

ใช่. บอลวาล์วแบ่งส่วนขยายสุขาภิบาลพร้อมระบบ CIP สามารถติดตั้งตัวกระตุ้นแบบนิวแมติก ตัวกำหนดตำแหน่งอัจฉริยะ เซ็นเซอร์ป้อนกลับตำแหน่ง และการควบคุมโซลินอยด์วาล์วสำหรับการใช้งานร่วมกับ PLC, DCS หรือ SCADA ระบบ
