บอลวาล์วแบ่งส่วนซีลพองสุขาภิบาลมีคุณค่าอย่างยิ่งในอุปกรณ์เช่นเครื่องอบสุญญากาศ เครื่องปฏิกรณ์ เครื่องผสม และระบบแปรรูปผง ซึ่งซีลวาล์วแบบธรรมดาอาจได้รับผลกระทบจากการเสียดสีกับผลิตภัณฑ์ การสะสมหรือการรั่วไหลระหว่างการทำงานซ้ำๆ

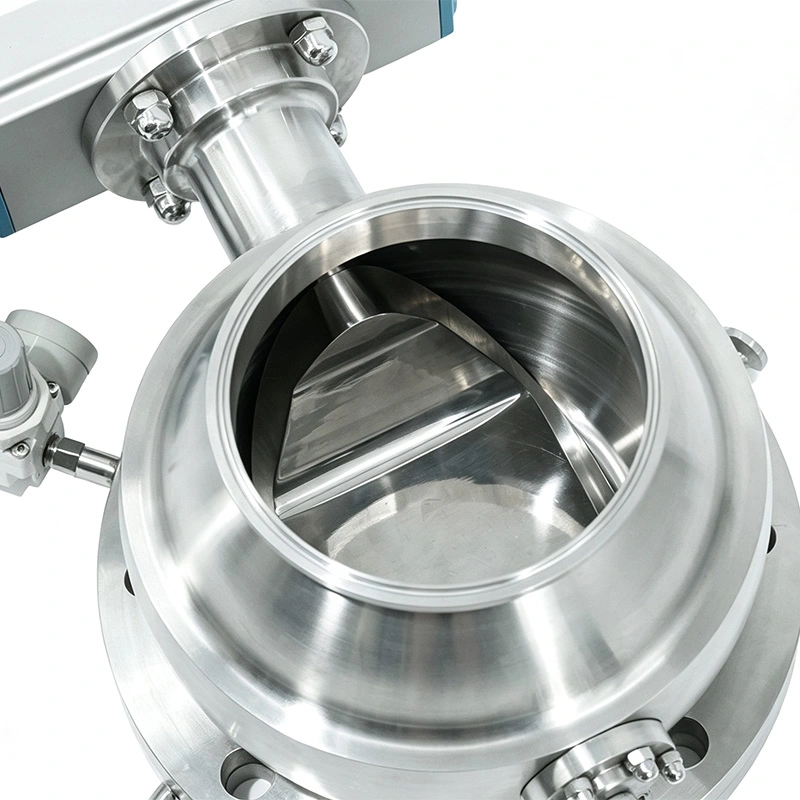

บอลวาล์วแบบแบ่งส่วน AVM ใช้ซีลแบบเป่าลมซึ่งวางอยู่ระหว่างตัววาล์วและส่วนทรงกลม
ในระหว่างการเปิด ซีลจะถอยออกจากส่วน ทำให้ส่วนสามารถหมุนได้โดยไม่ต้องถูอย่างต่อเนื่อง กับพื้นผิวการปิดผนึก หลังจากที่ส่วนนั้นถึงตำแหน่งปิด ซีลจะพองตัวและกดทับ ส่วนเพื่อสร้างการปิดระบบที่จำเป็น
หลักการดึงกลับซีลช่วยลดแรงเสียดทานระหว่างการเคลื่อนที่ของวาล์ว และช่วยยืดอายุการใช้งานของซีล
สำหรับอุปกรณ์แปรรูปสุญญากาศ การรักษาความสมบูรณ์ของสุญญากาศถือเป็นสิ่งสำคัญ มีระบบซีลแบบพองให้ การปิดผนึกที่เชื่อถือได้ภายใต้สภาวะสุญญากาศและแรงดันบวก ทำให้วาล์วเหมาะอย่างยิ่งสำหรับ การอบแห้งแบบสุญญากาศและมีการปล่อยผง
เมื่อเปิดจนสุด การออกแบบแบบแบ่งส่วนจะทำให้มีทางระบายที่ไม่มีสิ่งกีดขวาง ซึ่งจะช่วยให้เป็นผงเม็ดเพสต์ และวัสดุในกระบวนการอื่นๆ ผ่านวาล์วโดยลดการสะสมและการเชื่อมต่อ
ระบบนิวแมติกจะปล่อยลมออกจากซีลพองลมก่อน ซีลจะดึงออกจากส่วน โดยถอดหน้าสัมผัสออกในระหว่างนั้น การหมุน ส่วนที่เป็นทรงกลมจะหมุนประมาณ 90° เพื่อเปิดทางไหล
ส่วนจะหมุนกลับไปยังตำแหน่งปิด เมื่อวางในตำแหน่งที่ถูกต้องแล้ว ซีลแบบพองจะขยายและกดลง เทียบกับส่วนสร้างส่วนต่อประสานการปิดผนึกที่แน่นหนา
ลำดับนี้จะแยกการเคลื่อนที่ของวาล์วออกจากหน้าสัมผัสซีล ช่วยลดการสึกหรอที่ไม่จำเป็นเมื่อเทียบกับการออกแบบ ซีลยังคงสัมผัสกันอย่างต่อเนื่องระหว่างการหมุน
สามารถติดตั้งบอลวาล์วแบ่งส่วนซีลพองลมสุขาภิบาลได้ที่ช่องระบายของเครื่องเป่าสุญญากาศโดยที่ กระบวนการนี้ต้องการการเก็บรักษาสุญญากาศที่เชื่อถือได้และการระบายวัสดุอย่างมีประสิทธิภาพ
ช่องเปิดเต็มรูช่วยระบายผงและเม็ดแห้งโดยมีสิ่งกีดขวางน้อยที่สุด ในขณะที่ผนึกแบบพองได้ รองรับการแยกระหว่างเครื่องอบแห้งและอุปกรณ์ดาวน์สตรีม
วาล์วมีส่วนต่อประสานการไหลออกที่ถูกสุขลักษณะสำหรับผลิตภัณฑ์ที่เป็นผง ในขณะเดียวกันก็ช่วยลดพื้นที่ที่วัสดุจะตกค้างอยู่ ติดกับดัก
สำหรับกระบวนการทางเภสัชกรรมและเคมีละเอียดที่เกี่ยวข้องกับผงที่มีคุณค่าหรือเป็นอันตราย โครงสร้างการปิดผนึกจะช่วยได้ ลดการรั่วซึมและการปล่อยผลิตภัณฑ์ที่ไม่พึงประสงค์
พื้นผิวสัมผัสผลิตภัณฑ์สามารถมีค่า Ra <0.4 μm ในขณะที่พื้นผิวที่ไม่สัมผัสสามารถมีค่า Ra <0.8 μm ที่ลดลง การออกแบบพื้นที่ว่างช่วยลดการเก็บรักษาผลิตภัณฑ์และสนับสนุนขั้นตอนการทำความสะอาดและการตรวจสอบ
ตัววาล์วบอลวาล์วแบ่งส่วนสุขาภิบาลพองมีจำหน่ายใน SS304, SS316L, Duplex 2205 และ Titanium TA2, ช่วยให้การกำหนดค่าวัสดุสอดคล้องกับข้อกำหนดด้านการกัดกร่อน ความบริสุทธิ์ และกระบวนการ
| พารามิเตอร์ | ข้อมูลจำเพาะ |
| ขนาดวาล์ว | 3"–12" |
| วัสดุตัวเครื่อง | SS304, SS316L, ดูเพล็กซ์ 2205, ไทเทเนียม TA2 |
| ซีลพอง | EPDM, ซิลิโคน, FKM |
| การติดต่อผลิตภัณฑ์เสร็จสิ้น | รา <0.4 ไมโครเมตร |
| พื้นผิวแบบไม่สัมผัส | รา <0.8 ไมโครเมตร |
| ความดันการทำงาน | -0.1 ถึง +0.5 MPa |
| อุณหภูมิในการทำงาน | -20°ซ ถึง +135°ซ |
| สิ้นสุดการเชื่อมต่อ | หน้าแปลน, ไตรแคลมป์ |

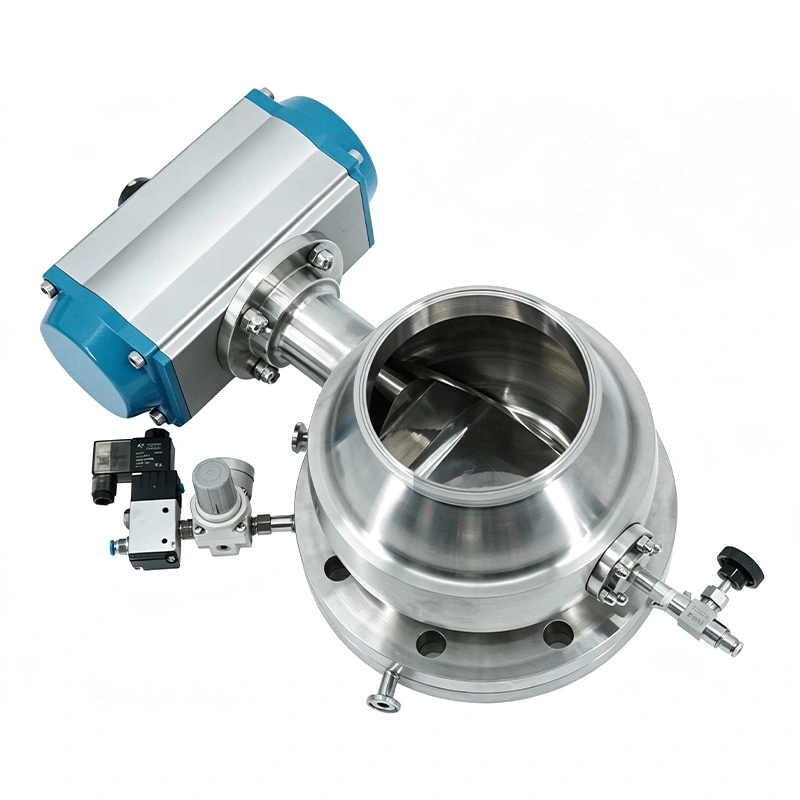

| การกระตุ้น | ตัวกระตุ้นแบบนิวแมติก |

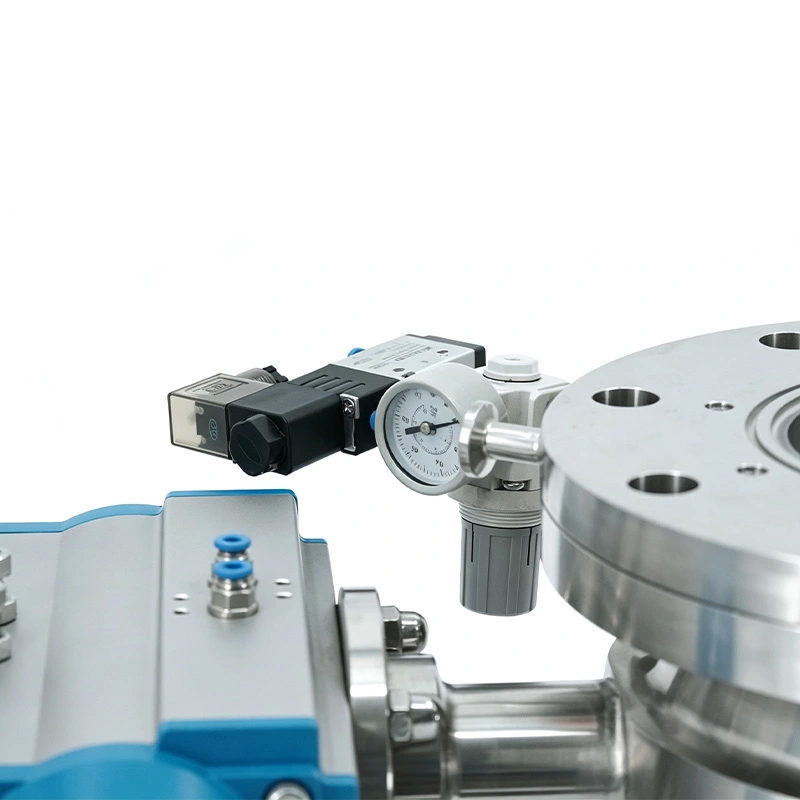

| อุปกรณ์เสริมเพิ่มเติม | ตาข่ายกรอง, วาล์วปรับความดัน, กล่องลิมิตสวิตช์, พอร์ตล้าง |
ใช้เป็นวาล์วระบายสำหรับเครื่องทำลมแห้งสุญญากาศ ซึ่งความแน่นของสุญญากาศและการคายวัสดุอย่างรวดเร็วมีความสำคัญ
เหมาะสำหรับการจัดการผงยา ของเหลวที่ระบายออกและการแยกอุปกรณ์ในโครงสร้างที่ถูกสุขลักษณะ และการควบคุมการรั่วไหลถือเป็นสิ่งสำคัญ
ใช้ได้กับแคโทด แอโนด และวัสดุแบตเตอรี่ชั้นดีอื่นๆ ที่มีผลิตภัณฑ์บรรจุอยู่ ความสามารถในการทำความสะอาด และการกัดกร่อน การต่อต้านเป็นสิ่งสำคัญ
ใช้กับผง แกรนูล และวัสดุกระบวนการอื่นๆ ในเครื่องปฏิกรณ์ เครื่องผสม เครื่องอบแห้ง และระบบถ่ายโอนแบบบรรจุ
เหมาะสำหรับการปล่อยและการแยกอย่างถูกสุขลักษณะในระบบแปรรูปส่วนผสมที่มีโครงสร้างเป็นสแตนเลสและ ต้องใช้พื้นผิวสัมผัสผลิตภัณฑ์ที่สามารถทำความสะอาดได้
| การพิจารณา | บอลวาล์วแบ่งส่วนซีลแบบเป่าลม AVM | บอลวาล์วธรรมดา |
| วิธีการปิดผนึก | ซีลลมแบบพองได้ | ซีลคงที่แบบธรรมดา |
| ปิดผนึกระหว่างการหมุน | ถอนกลับแล้ว | ปกติจะยังติดต่อกันอยู่ |
| การสึกหรอของซีล | ลดแรงเสียดทานระหว่างการทำงาน | ขึ้นอยู่กับการออกแบบ |
| การใช้งานแบบสุญญากาศ | ออกแบบมาเพื่อความแน่นสูญญากาศ | ขึ้นอยู่กับแอปพลิเคชัน |
| ปลดประจำการ | ทางเดินผลิตภัณฑ์เต็มเจาะ | ขึ้นอยู่กับการกำหนดค่าวาล์ว |
| การเก็บรักษาผลิตภัณฑ์ | การออกแบบพื้นที่ตายน้อย | ขึ้นอยู่กับการออกแบบ |
| โฟกัสหลัก | การกักเก็บและการปล่อยทิ้งอย่างถูกสุขลักษณะ | การแยกตัวทั่วไป |
ลูกค้าที่แปรรูปยาจำเป็นต้องใช้วาล์วทางออกสำหรับระบบทำแห้งสุญญากาศซึ่งคงสุญญากาศไว้ เงื่อนไขและการบรรลุการปล่อยผงที่เชื่อถือได้มีความสำคัญทั้งคู่ ลูกค้าเลือกวาล์ว AVM เพราะ ซีลพองสามารถหดกลับก่อนที่ส่วนจะหมุน ช่วยลดแรงเสียดทานของซีลระหว่างการเปิดซ้ำและ ปิด
ลูกค้าให้ความสำคัญกับการผสมผสานระหว่างประสิทธิภาพการซีลสุญญากาศและการจำหน่ายผลิตภัณฑ์โดยไม่มีสิ่งกีดขวาง ซึ่งทำให้การเชื่อมต่อระหว่างเครื่องทำลมแห้งและอุปกรณ์รวบรวมปลายน้ำทำได้ง่ายขึ้น
ลูกค้าเคมีภัณฑ์ชั้นดีจำเป็นต้องมีวาล์วระบายสำหรับกระบวนการที่เป็นผงซึ่งมีการรั่วไหลของวัสดุและการเก็บรักษาผลิตภัณฑ์ มีความกังวล ลูกค้าเลือกการกำหนดค่าซีลแบบพองได้เนื่องจากซีลสามารถพองได้เท่านั้น ในระหว่างตำแหน่งปิด ในขณะที่ทางเจาะเต็มทำให้มีทางระบายที่สะอาดขึ้นเมื่อเปิด
ความคิดเห็นมุ่งเน้นไปที่การปรับปรุงการกักเก็บระหว่างการแยกและการลดการสะสมของวัสดุรอบๆ การปิดผนึก พื้นที่
ผลิตภัณฑ์วาล์วสุขาภิบาล AVM ได้รับการสนับสนุนโดยมาตรฐานสุขาภิบาล 3-A, ISO 9001, CE และ FDA ที่เกี่ยวข้อง สำหรับ สามารถเลือกการใช้งานด้านยาและอาหาร วัสดุสุขอนามัย พื้นผิว และการปิดผนึกได้ ตามข้อกำหนดของกระบวนการ
วาล์วยังสามารถกำหนดค่าด้วยพอร์ตไล่อากาศ ระบบควบคุมแรงดัน เซ็นเซอร์ป้อนกลับตำแหน่ง และ ส่วนประกอบการควบคุมอัตโนมัติสำหรับสภาพแวดล้อมกระบวนการที่มีความต้องการมากขึ้น
บอลวาล์วแบ่งส่วนสุขาภิบาลพองซีลใช้ซีลอากาศพองที่ทำงานโดยระบบนิวแมติก ที่ ซีลจะหดกลับระหว่างการเปิดและการหมุน จากนั้นจะพองตัวหลังจากปิดเพื่อสร้างส่วนต่อประสานการซีล
การดึงซีลกลับช่วยลดแรงเสียดทานอย่างต่อเนื่องระหว่างซีลและส่วนที่หมุน ซึ่งจะช่วยลดการสึกหรอและ สามารถยืดอายุการใช้งานของซีลได้
ใช่. ความสามารถในการซีลสุญญากาศและเส้นทางระบายออกเต็มรูทำให้เหมาะอย่างยิ่งสำหรับเครื่องทำลมแห้งสุญญากาศ เครื่องอบแห้งสุญญากาศแบบหมุนและเครื่องอบแห้งทรงกรวย
ตัววาล์วสามารถจัดจำหน่ายใน SS304, SS316L, Duplex 2205 หรือ Titanium TA2 ขึ้นอยู่กับความต้านทานการกัดกร่อนและ ข้อกำหนดของกระบวนการ
ใช่. วาล์วใช้ตัวกระตุ้นแบบนิวแมติกและสามารถติดตั้งระบบป้อนกลับตำแหน่ง กล่องสวิตช์จำกัด และอื่นๆ อุปกรณ์ควบคุมสำหรับระบบกระบวนการอัตโนมัติ
บอลวาล์วทั่วไปโดยทั่วไปจะใช้ลูกบอลทรงกลมที่สมบูรณ์พร้อมรูทะลุเพื่อแยกออกจากกัน การออกแบบเอวีเอ็ม ใช้ลูกบอลแบบแบ่งส่วนพร้อมกับซีลแบบพองได้ ทำให้เหมาะกับการใช้งานที่ต้องการการควบคุมมากขึ้น การระบายออก การบรรจุอย่างถูกสุขลักษณะ และลดแรงเสียดทานในการซีล
