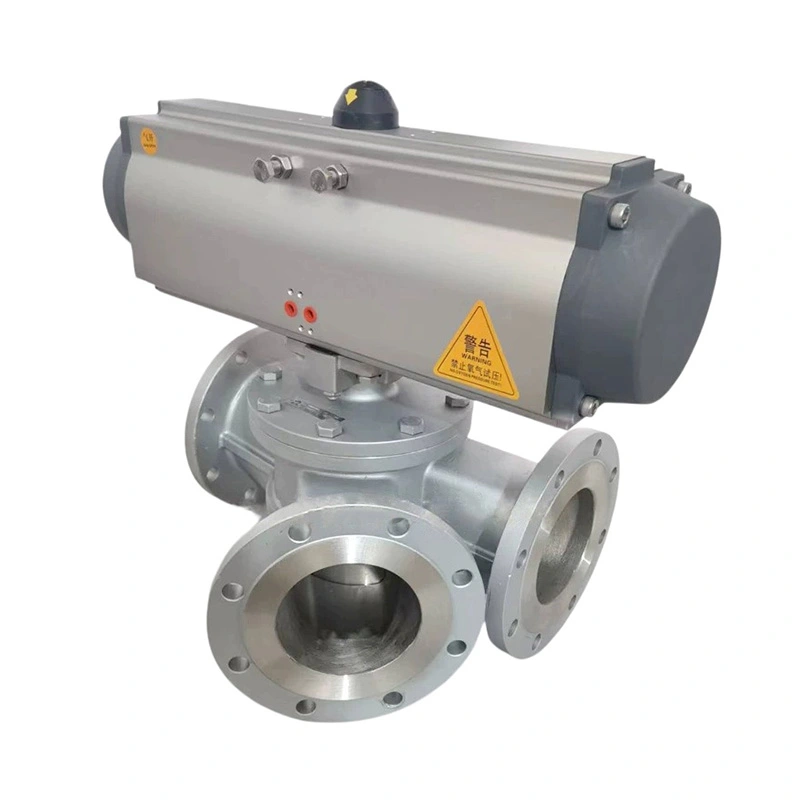

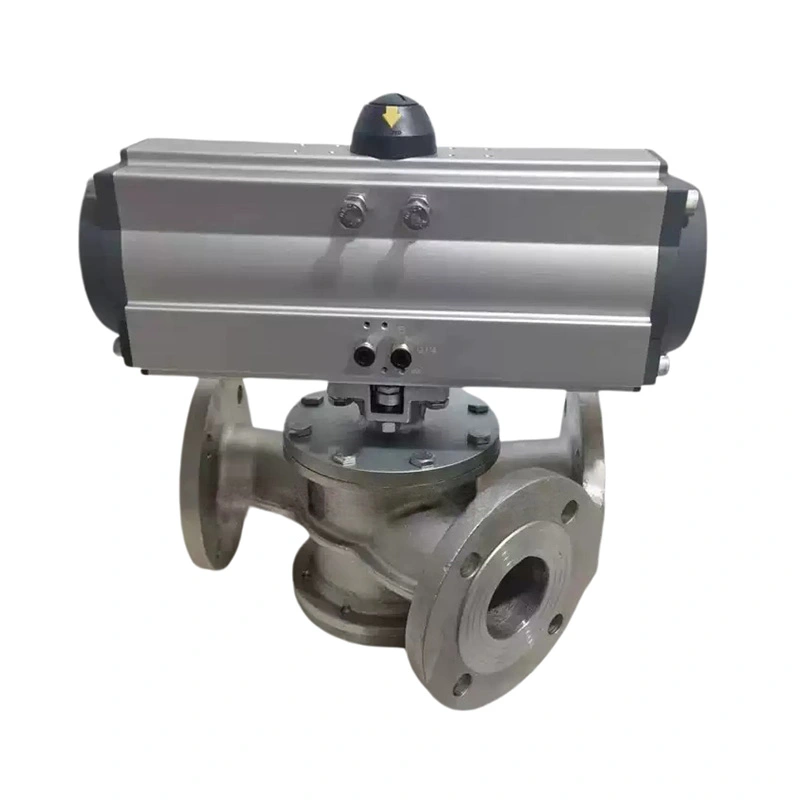

สุขาภิบาลนิวเมติกวาล์วเปลี่ยนทิศทาง 3 ทางสำหรับผง

ด้วยการสั่งงานแบบนิวแมติก การตอบรับตำแหน่ง และกลไกการเปลี่ยนทิศทางแบบหมุน Sanitary Pneumatic 3-Way Diverter Valve For Powder ให้การกำหนดเส้นทางวัสดุที่รวดเร็วและทำซ้ำได้สำหรับยา อาหาร สารเคมี พลาสติก แบตเตอรี่ และระบบการประมวลผลวัสดุเทกองอื่นๆ

การกำหนดเส้นทางวัสดุอัตโนมัติ

ทางเข้าหนึ่งถึงสองทางออก

วาล์วเปลี่ยนทิศทางลม 3 ทางสุขาภิบาลสำหรับชนิดผงสามารถควบคุมทิศทางวัสดุจากสายลำเลียงหนึ่งไปยังสายใดสายหนึ่งจากสองสายได้ จุดหมายปลายทางปลายน้ำ การกำหนดค่านี้มีประโยชน์เมื่อแหล่งจ่ายผงแหล่งเดียวจ่ายฮอปเปอร์ ไซโล เครื่องผสมหรือเครื่องแปรรูป

สองทางเข้าหนึ่งทางออก

หลักการเดียวกันนี้สามารถกำหนดค่าสำหรับการบรรจบกันของการไหลได้ โดยอนุญาตให้วัสดุจากสองแหล่งที่แตกต่างกันเข้ามาที่แหล่งเดียวได้ สายการลำเลียงปลายน้ำ

ความยืดหยุ่นนี้ช่วยลดความจำเป็นในการใช้วาล์วแยกเดี่ยวหลายตัว และลดความยุ่งยากในการกำหนดเส้นทางวัสดุอัตโนมัติ ระบบ

การสลับนิวแมติกและการป้อนกลับ

ตัวกระตุ้นแบบนิวแมติกจะหมุนองค์ประกอบเปลี่ยนทิศทางภายในระหว่างตำแหน่งที่กำหนดไว้ล่วงหน้าตามสัญญาณจาก ระบบควบคุม

A solenoid valve controls the actuator, while integrated limit switches confirm the actual valve position. ที่ feedback signal can be connected to a PLC or DCS system, allowing the conveying equipment to proceed only after the เส้นทางการไหลที่ต้องการได้รับการยืนยันแล้ว

สิ่งนี้มีประโยชน์อย่างยิ่งสำหรับการจัดชุดอัตโนมัติและการถ่ายโอนผงที่ควบคุมตามสูตร

กลไกการเปลี่ยนทิศทาง

ประเภทจานหมุน

การออกแบบแผ่นหมุนให้โครงสร้างการสลับที่ไม่ซับซ้อนสำหรับการลำเลียงผงและเม็ดทั่วไป การใช้งาน โครงสร้างที่กะทัดรัดทำให้สามารถบูรณาการเข้ากับสายการผลิตที่มีอยู่ได้อย่างมีประสิทธิภาพ

ประเภทกระบอกโรตารี

โครงสร้างกระบอกหมุนมีการจัดการไหลภายในที่แตกต่างกันสำหรับการใช้งานที่ต้องการความเฉพาะเจาะจง มุมการสลับหรือลักษณะการไหลของวัสดุ

การกำหนดค่าทั้งสองแบบสามารถปรับแต่งได้ตามเงื่อนไขการลำเลียง คุณสมบัติของวัสดุ และการติดตั้ง ข้อกำหนด

กระแสสำหรับการลำเลียงผง

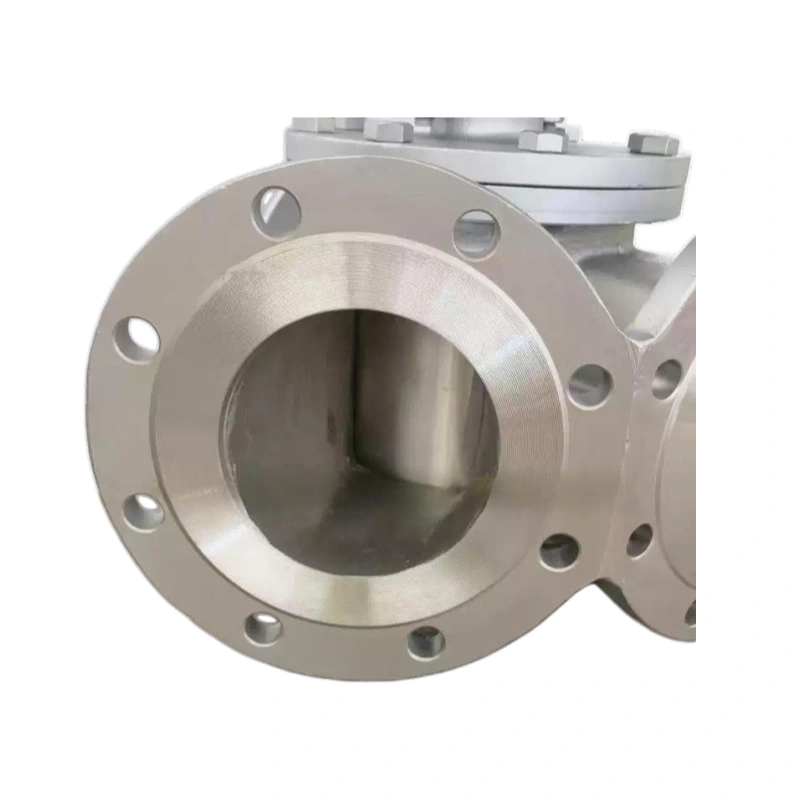

เส้นทางการไหลภายในได้รับการออกแบบมาเพื่อลดการเปลี่ยนแปลงที่คมชัดและความต้านทานที่ไม่จำเป็นในขณะที่วัสดุไหลผ่าน วาล์ว

ซึ่งจะช่วยลด:

การสูญเสียแรงดัน รองรับการลำเลียงด้วยลมอย่างมีประสิทธิภาพ

การกักเก็บวัสดุลดผงตกค้างภายในวาล์ว

การย่อยสลายของผลิตภัณฑ์ช่วยปกป้องเม็ดและเม็ดที่เปราะบาง

ความเสี่ยงจากการอุดตัน โดยเฉพาะระหว่างการขนย้ายวัสดุอย่างต่อเนื่อง

สำหรับการใช้งานด้านสุขอนามัย พื้นผิวภายในสามารถตกแต่งได้ถึง Ra 0.6 μm (400#)

การสลับมุม

การกำหนดค่ามาตรฐานประกอบด้วยมุมการสลับ 30° และ 45° ในขณะที่สามารถจัดวางเต้ารับแบบกำหนดเองได้ ผลิตขึ้นเพื่อให้เหมาะกับรูปแบบเฉพาะของโรงงาน

ดังนั้น จึงสามารถติดตั้งวาล์วเปลี่ยนทิศทางลม 3 ทางสุขาภิบาลสำหรับผงได้ระหว่างสายการลำเลียง ฮอปเปอร์ ไซโลและอุปกรณ์แปรรูปโดยไม่ต้องมีการเปลี่ยนแปลงระบบขนถ่ายวัสดุโดยรวมครั้งใหญ่

วัสดุจำนวนมากที่ใช้งานได้

วาล์วเปลี่ยนทิศทาง AVM ได้รับการออกแบบมาเพื่อจัดการกับส่วนผสมที่เป็นผง เม็ดเล็ก เม็ด เกล็ด และส่วนผสมที่เป็นผง-เม็ด

วัสดุทั่วไป ได้แก่ ผงยาและ API แป้ง น้ำตาล แป้ง ผงเคมี เม็ดพลาสติก วัสดุแบตเตอรี่ลิเธียม แร่ธาตุ ซีเมนต์ และเถ้าลอย

การใช้งาน

การกำหนดเส้นทางผงยา

ใช้ในการถ่ายโอน API ส่วนเติมเนื้อยา และผงยาระหว่างสายพานลำเลียง ถังจัดเก็บ และการแปรรูป อุปกรณ์พร้อมรองรับการเลือกเส้นทางอัตโนมัติ

การแปรรูปอาหารและโภชนาการ

เหมาะสำหรับแป้ง น้ำตาล แป้ง ส่วนผสมทางโภชนาการ และวัสดุเทกองอื่นๆ ที่มีโครงสร้างถูกสุขลักษณะ และต้องมีการควบคุมเส้นทาง

การจัดการวัสดุแบตเตอรี่ลิเธียม

ใช้สำหรับกำหนดเส้นทางแคโทด แอโนด กราไฟท์ และวัสดุพลังงานใหม่อื่นๆ ระหว่างการประมวลผลหรือการจัดเก็บที่แตกต่างกัน คะแนน

การแปรรูปพลาสติกและโพลีเมอร์

เหมาะสำหรับการลำเลียงเม็ดพลาสติก เรซิน และวัสดุที่เป็นเม็ดอื่นๆ ไปยังการผลิตหรือการจัดเก็บที่แตกต่างกัน ระบบ

การลำเลียงสารเคมีและวัสดุจำนวนมาก

ใช้ในสารเคมีชั้นดี ซีเมนต์ เหมืองแร่ โลหะวิทยา และอุตสาหกรรมอื่นๆ ที่ต้องการการเปลี่ยนถ่ายเทกองที่เชื่อถือได้ วัสดุ

ข้อมูลจำเพาะทางเทคนิค

ระบบอัตโนมัติและการกำหนดค่า

สำหรับสายการผลิตอัตโนมัติ วาล์วสามารถติดตั้งตัวกระตุ้นนิวแมติก โซลินอยด์วาล์ว ตำแหน่งได้ ตัวบ่งชี้ เซนเซอร์จับความใกล้เคียง และการรวมการควบคุม PLC/DCS สำหรับสภาพแวดล้อมเฉพาะ AVM ก็สามารถจัดเตรียมได้เช่นกัน พื้นผิวด้านสุขอนามัยที่ขัดเงาเหมือนกระจก โครงสร้างเกรดยา การปิดผนึกแรงดันสูง และป้องกันการระเบิด แพคเกจตัวกระตุ้น

แอปพลิเคชันของลูกค้า

การลำเลียงผงแบบหลายปลายทางทางเภสัชกรรม

ผู้ผลิตยาจำเป็นต้องถ่ายโอนกระแสผงหนึ่งรายการระหว่างสายการผลิตสองสายตามนั้น สูตรการผลิตที่แตกต่างกัน การสลับด้วยตนเองทำให้ผู้ปฏิบัติงานมีส่วนร่วมมากขึ้น และเพิ่มความเป็นไปได้ ในการเลือกเส้นทางลำเลียงที่ไม่ถูกต้อง

AVM จัดหาวาล์วเปลี่ยนทิศทางแบบนิวแมติก 3 ทิศทางพร้อมการควบคุมโซลินอยด์และการตอบสนองตำแหน่ง วาล์วถูกรวมเข้าด้วยกัน ด้วย PLC ของลูกค้าเพื่อให้สามารถเลือกเส้นทางการลำเลียงได้โดยอัตโนมัติ ความคิดเห็นของลูกค้ามุ่งเน้น การเปลี่ยนเส้นทางสม่ำเสมอมากขึ้น การยืนยันตำแหน่งวาล์วก่อนการลำเลียง และลดการแทรกแซงด้วยตนเอง

ระบบกำหนดเส้นทางวัสดุแบตเตอรี่

ผู้ผลิตวัสดุพลังงานรายใหม่จำเป็นต้องมีสายพานลำเลียงหนึ่งเส้นเพื่อจัดหาจุดจัดเก็บที่แตกต่างกันสำหรับแบตเตอรี่แห้ง วัสดุ ลูกค้ากังวลเกี่ยวกับผงตกค้างภายในวาล์วสวิตชิ่งซึ่งส่งผลต่อแบตช์ถัดไป

AVM กำหนดค่าวาล์วให้มีทางเดินภายในที่คล่องตัวและการรักษาพื้นผิวที่ถูกสุขลักษณะ หลังการติดตั้ง ลูกค้าเน้นย้ำถึงการกักเก็บวัสดุที่ลดลง การสลับระหว่างจุดหมายปลายทางที่ราบรื่นยิ่งขึ้น และการทำความสะอาดที่ง่ายขึ้นระหว่างนั้น การเปลี่ยนแปลงวัสดุ

การเปรียบเทียบวาล์วเปลี่ยนทิศทาง 3 ทาง

คำถามที่พบบ่อย

วาล์วเปลี่ยนทิศทาง 3 ทางมีไว้ทำอะไร?

วาล์วเปลี่ยนทิศทางลม 3 ทางสุขาภิบาลสำหรับผงใช้เพื่อเปลี่ยนเส้นทางวัสดุระหว่างวัสดุที่แตกต่างกันโดยอัตโนมัติ เส้นทางการลำเลียง สามารถกำหนดค่าให้เป็นหนึ่งทางเข้า/สองทางออก หรือสองทางเข้า/หนึ่งทางออก

สามารถรองรับผงยาได้หรือไม่?

ใช่. สามารถเลือกโครงสร้างสุขาภิบาล SS316L และพื้นผิวสัมผัสผลิตภัณฑ์ขัดมันสำหรับยาและอื่นๆ ได้ การใช้งานที่ถูกสุขลักษณะ

PLC สามารถควบคุมวาล์วได้หรือไม่

ใช่. การสั่งงานด้วยลม การควบคุมโซลินอยด์ และการตอบสนองตำแหน่งสามารถรวมเข้ากับระบบ PLC/DCS ได้

มันสามารถจัดการวัสดุอะไรได้บ้าง?

เหมาะสำหรับผง เม็ด เม็ด เกล็ด และส่วนผสมของผง-เม็ด รวมถึงผงยา ส่วนผสมอาหาร เม็ดพลาสติก และวัสดุแบตเตอรี่

การออกแบบจานหมุนและกระบอกสูบโรตารีแตกต่างกันอย่างไร?

พวกเขาใช้โครงสร้างไดเวอร์เตอร์ภายในที่แตกต่างกันเพื่อให้เหมาะกับลักษณะการไหลที่แตกต่างกัน การสลับมุม และ ข้อกำหนดในการจัดการวัสดุ AVM สามารถแนะนำการกำหนดค่าที่เหมาะสมตามระบบสายพานลำเลียงได้

สามารถปรับแต่งการเชื่อมต่อและมุมการสลับได้หรือไม่?

ใช่. มาตรฐานหน้าแปลน การจัดวางเต้าเสียบ และมุมการสลับสามารถกำหนดค่าได้ตามความต้องการของลูกค้า การถ่ายทอดความต้องการรูปแบบและอุปกรณ์
