ต่างจากวาล์วแยกเดี่ยวที่หยุดการไหลของวัสดุเพียงอย่างเดียว AVM Sanitary Y-Type Divert Valve สำหรับผงแห้งเทกอง มุ่งเน้นไปที่การสลับเส้นทางการไหล การควบคุมการกักเก็บวัสดุ และประสิทธิภาพการลำเลียง ภายในที่คล่องตัว ทางเดินช่วยลดการสะสมของผงและการสูญเสียแรงดัน ทำให้เหมาะสำหรับระบบนิวแมติกและแรงโน้มถ่วงแบบอัตโนมัติ ระบบลำเลียง
ปลั๊กภายในจะหมุนเพื่อเชื่อมต่อทางเข้ากับทางออกใดทางหนึ่ง ช่วยให้ผู้ปฏิบัติงานหรือควบคุมอัตโนมัติได้ ระบบเพื่อเลือกปลายทางปลายน้ำที่แตกต่างกันตามลำดับการผลิต
โครงสร้างรูปตัว Y ให้การเปลี่ยนระหว่างพอร์ตต่างๆ ได้อย่างราบรื่น ช่วยให้ผงเคลื่อนผ่านวาล์วได้โดยไม่ต้อง ความปั่นป่วนที่ไม่จำเป็นหรือมุมภายในที่แหลมคม

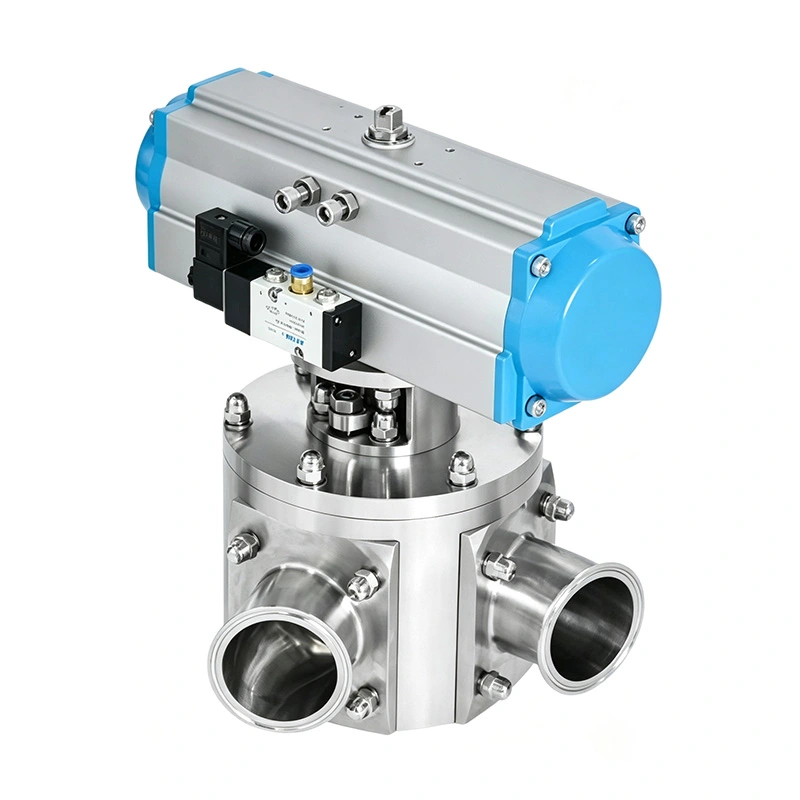

ตัวกระตุ้นแบบนิวแมติกช่วยให้สามารถสลับระหว่างเส้นทางการลำเลียงได้อย่างรวดเร็วและสามารถเชื่อมต่อกับการผลิตที่ใช้ PLC ได้ ระบบ ทำให้วาล์วเหมาะสำหรับการจัดชุดอัตโนมัติ การลำเลียงแบบหลายบรรทัด และการควบคุมตามสูตร การผลิต

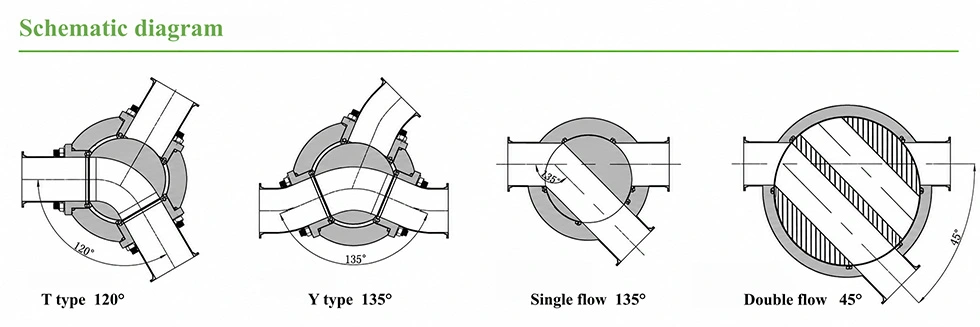

AVM มีการออกแบบช่องภายในที่แตกต่างกันตามคุณลักษณะของวัสดุและข้อกำหนดของกระบวนการ
มีมุมการไหล 120° หรือ 135° การกำหนดค่านี้ช่วยให้ทางเข้าสามารถสื่อสารกับทางออกหรือ โดดเดี่ยว ทางเดินภายในโค้งช่วยลดการกักเก็บวัสดุและการสูญเสียแรงดัน
ปลั๊กแบบช่องเดียวให้ทางไหลค่อนข้างตรง ทำให้เหมาะสำหรับการใช้งานที่ต้องการ การเบี่ยงเบนวัสดุอย่างตรงไปตรงมาและการถ่ายเทผงที่มีประสิทธิภาพ
การออกแบบช่องสัญญาณคู่มีไว้สำหรับวัสดุที่มีฤทธิ์กัดกร่อนมากขึ้น ด้วยมุมสวิตชิ่งที่เล็กลงประมาณ 30° หรือ 45° ปลั๊กต้องมีการหมุนจำกัดระหว่างการทำงาน
สำหรับผลิตภัณฑ์ที่มีฤทธิ์กัดกร่อนสูง ปลั๊กสามารถหมุนได้ 180° ในระหว่างการบำรุงรักษาเพื่อใช้พื้นผิวที่ไม่มีการสึกกร่อน นี้ ช่วยยืดอายุการใช้งานส่วนประกอบและลดความถี่ในการเปลี่ยน
การสะสมของผงภายในวาล์วเปลี่ยนเส้นทางอาจทำให้เกิดการปนเปื้อนข้าม การไหลออกที่ไม่สอดคล้องกัน และเพิ่มขึ้น ข้อกำหนดในการทำความสะอาด
AVM ใช้การเปลี่ยนผ่านภายในที่ราบรื่นเพื่อลดมุมแหลมคมที่อาจเกิดการสะสมของวัสดุเทกอง การออกแบบช่วยได้ รักษาเส้นทางลำเลียงให้สม่ำเสมอยิ่งขึ้นพร้อมทั้งลดการสูญเสียแรงดันที่ไม่จำเป็น
สำหรับการใช้งานด้านเภสัชกรรมและอาหาร พื้นผิวสัมผัสผลิตภัณฑ์ขัดเงาและวัสดุปิดผนึกตามมาตรฐาน FDA ใช้ได้
วาล์วเปลี่ยนทิศทางสุขาภิบาล Y-Type สำหรับผงแห้งเทกองสามารถผลิตได้จาก SS304, SS316L, Titanium TA2 หรือ Duplex 2205 ขึ้นอยู่กับข้อกำหนดด้านการกัดกร่อน การเสียดสี และกระบวนการ
สำหรับการใช้งานด้านสุขอนามัย พื้นผิวสัมผัสผลิตภัณฑ์อาจมีค่า Ra <0.6 μm PTFE, EPDM, ซิลิโคนและเป็นไปตามมาตรฐาน FDA มีวัสดุปิดผนึก FKM
นอกจากนี้ยังสามารถกำหนดค่าที่เข้ากันได้กับ CIP/SIP สำหรับการใช้งานที่ต้องการการทำความสะอาดที่เรียบง่ายและถูกสุขลักษณะอีกด้วย การควบคุมกระบวนการ
ใช้สำหรับการถ่ายโอน API และ HPAPI การชาร์จผง การจ่าย ระบบการบรรจุ และการผลิตแท็บเล็ตหรือแคปซูล บรรทัดที่ต้องเลือกปลายทางกระบวนการที่แตกต่างกันโดยอัตโนมัติ
เหมาะสำหรับวัสดุกราไฟท์ แคโทด และแอโนดที่มีการควบคุมเส้นทางและการป้องกันผงที่มีมูลค่าสูง สำคัญ
ใช้สำหรับนมผง แป้ง น้ำตาล วัตถุเจือปนอาหารและส่วนผสมทางโภชนาการที่ถ่ายโอนระหว่างไซโล ฮอปเปอร์ และ อุปกรณ์การประมวลผล
สามารถเลือกการกำหนดค่าช่องสัญญาณคู่สำหรับสารเคมีชนิดพิเศษและของแข็งที่มีฤทธิ์กัดกร่อนซึ่งมีการสึกหรอภายใน การต่อต้านถือเป็นข้อพิจารณาที่สำคัญ
| พารามิเตอร์ | ข้อมูลจำเพาะ |
| ประเภทวาล์ว | วาล์วเปลี่ยนทิศทางสุขาภิบาล Y-Type |
| ขนาดที่กำหนด | 2"–12" (DN50–DN300) |
| วัสดุตัวเครื่อง | SS304, SS316L, TA2, ดูเพล็กซ์ 2205 |
| พื้นผิวเสร็จสิ้น | รา <0.6 ไมโครเมตร |
| มุมการไหล | 90°, 120°, 135° |
| การดำเนินการ | ตัวกระตุ้นแบบนิวแมติก |
| ระดับความดัน | -0.1 MPa ถึง +0.6 MPa |
| วัสดุซีล | PTFE, EPDM, ซิลิโคน, FKM เป็นไปตามมาตรฐาน FDA |
| ประเภทการเชื่อมต่อ | Tri-Clamp, หน้าแปลน, เชื่อม |
| การทำความสะอาด | ตัวเลือกที่เข้ากันได้กับ CIP / SIP |
| มาตรฐานการเชื่อมต่อ | ดิน, SMS, 3A, ISO, BS |
| การพิจารณา | AVM วาล์วเปลี่ยนทิศทางชนิด Y | วาล์วแยกมาตรฐาน |
| ฟังก์ชั่นหลัก | เบี่ยงเบนวัสดุระหว่างเส้นทาง | หยุดหรือปล่อยให้ไหล |
| เส้นทางทางออก | สองช่องทางให้เลือก | ปกติหนึ่ง |
| การสลับเส้นทางอัตโนมัติ | ใช่ | จำกัด |
| การลำเลียงผง | ปรับให้เหมาะสม | ขึ้นอยู่กับแอปพลิเคชัน |
| การควบคุมทิศทางการไหล | มีอยู่ | ไม่ใช่หน้าที่หลัก |
| การผลิตแบบหลายบรรทัด | เหมาะสม | ต้องใช้วาล์วเพิ่มเติม |
| ตัวเลือกวัสดุขัด | ดูเพล็กซ์ 2205 / TA2 พร้อมใช้งาน | ขึ้นอยู่กับการออกแบบ |
ผู้ผลิตยาจำเป็นต้องถ่ายโอนกระแสผงหนึ่งไปยังสายการผลิตที่แตกต่างกันสองสายตามที่ระบุไว้ ชุดการผลิต การจัดเตรียมก่อนหน้านี้จำเป็นต้องใช้วาล์วแยกหลายตัว ซึ่งเพิ่มจำนวน จุดเชื่อมต่อและการดำเนินการทำความสะอาด
AVM จัดหาวาล์วเปลี่ยนทิศทางชนิด Y ที่มีการสั่งงานด้วยลม ลูกค้ารวมแอคชูเอเตอร์เข้ากับระบบ PLC เพื่อให้สามารถเลือกปลายทางการลำเลียงได้โดยอัตโนมัติ ความคิดเห็นของลูกค้ามุ่งเน้นไปที่เส้นทางที่เรียบง่ายกว่า สลับการทำงานด้วยตนเองน้อยลง และการถ่ายโอนผงระหว่างชุดการผลิตมีความสม่ำเสมอมากขึ้น
ตัวประมวลผลที่ใช้วัสดุแบตเตอรี่จำเป็นต้องมีวาล์วเปลี่ยนเส้นทางเพื่อกำหนดเส้นทางผงขัดระหว่างที่จัดเก็บข้อมูลดาวน์สตรีมสองแห่ง ระบบ ลูกค้ากังวลเป็นพิเศษเกี่ยวกับการสึกหรอภายในเนื่องจากวาล์วจะทำงานซ้ำๆ ภายใต้สภาวะวัสดุที่มีฤทธิ์กัดกร่อน
AVM แนะนำการกำหนดค่าแบบช่องสัญญาณคู่พร้อมตัวเลือกวัสดุที่ทนทานต่อการสึกหรอ ลูกค้าเน้นย้ำว่า การออกแบบปลั๊กแบบพลิกกลับได้เป็นข้อได้เปรียบในการบำรุงรักษาในทางปฏิบัติ เนื่องจากปลั๊กสามารถหมุนได้ในระหว่างการซ่อมบำรุง ใช้พื้นผิวที่สึกหรอน้อยลงและยืดอายุการใช้งาน
โซลูชันวาล์วสุขาภิบาล AVM สามารถกำหนดค่าได้ด้วยวัสดุปิดผนึกที่เป็นไปตามมาตรฐาน FDA และรองรับการออกแบบที่ถูกสุขลักษณะ การผลิตที่มุ่งเน้น GMP การกำหนดค่าที่ใช้บังคับยังมาพร้อมกับคุณภาพ 3-A, CE และ ISO 9001 และ เอกสารการปฏิบัติตามข้อกำหนด
โดยจะเปลี่ยนเส้นทางวัสดุจากทางเข้าหนึ่งไปยังสองช่องทางที่เลือกได้ ช่วยให้สามารถสลับระหว่างทางเข้าที่แตกต่างกันได้โดยอัตโนมัติ เส้นทางการลำเลียงหรือการประมวลผล
วาล์วเปลี่ยนทิศทางสุขาภิบาล Y-Type สำหรับผงแห้งเทกอง เหมาะสำหรับผง แกรนูล เม็ด และวัสดุไหลอิสระอื่น ๆ วัสดุเทกองแห้ง มีการกำหนดค่าทนต่อการสึกหรอสำหรับผลิตภัณฑ์ที่มีฤทธิ์กัดกร่อน
ใช่. การสั่งงานด้วยลมช่วยให้วาล์วสามารถรวมเข้ากับ PLC และระบบควบคุมกระบวนการอัตโนมัติอื่นๆ ได้
โดยทั่วไปแล้ว สเตนเลส SS316L มักนิยมใช้สำหรับส่วนประกอบที่สัมผัสกับผลิตภัณฑ์ในการใช้งานด้านเภสัชกรรมที่ถูกสุขลักษณะ
ใช่. การกำหนดค่าที่เข้ากันได้กับ CIP/SIP มีให้เลือกใช้งานตามกระบวนการและข้อกำหนดด้านสุขอนามัย
สามารถเลือกวัสดุซีล PTFE, EPDM, ซิลิโคน และ FKM ตามมาตรฐาน FDA ตามผลิตภัณฑ์และการใช้งาน เงื่อนไข
