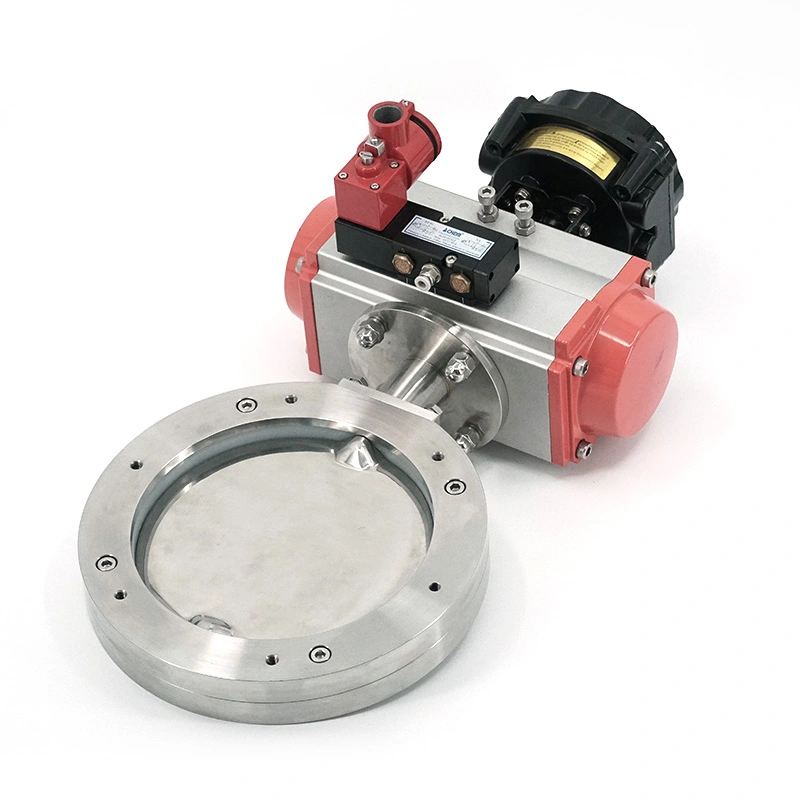

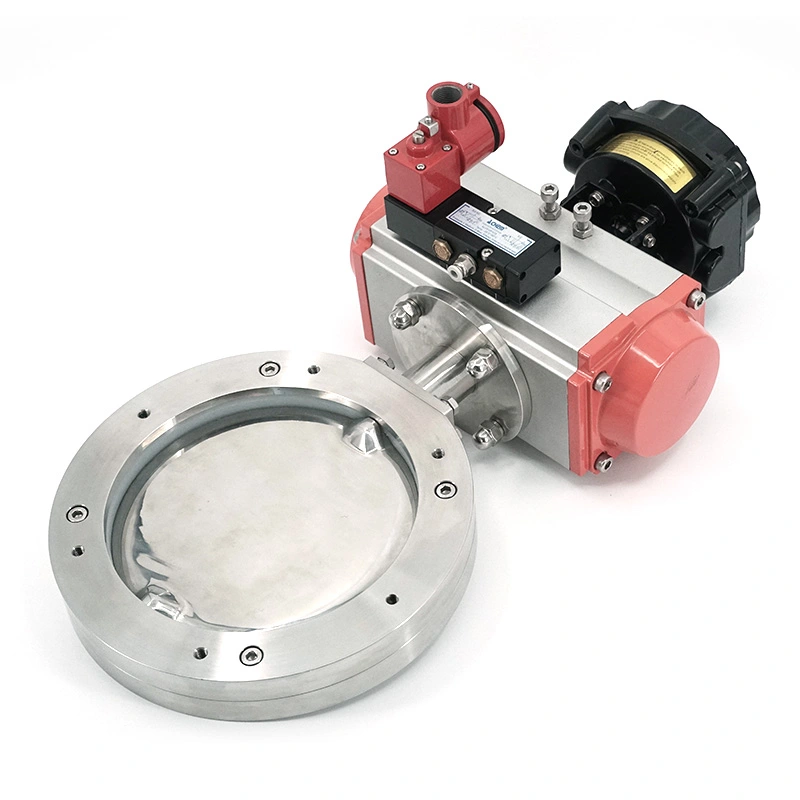

สุขาภิบาล 316 วาล์วผีเสื้อเวเฟอร์แบบนิวเมติก

วาล์วใช้สแตนเลส 316L สำหรับส่วนประกอบที่สัมผัสกับผลิตภัณฑ์และสามารถจ่ายด้วยกลไกที่มีความแม่นยำ การขัดหรือขัดด้วยไฟฟ้าเพื่อให้ได้พื้นผิวภายในที่เรียบ เส้นทางการไหลแบบลดรอยแยกช่วยลด การเก็บรักษาผลิตภัณฑ์และช่วยให้ทำความสะอาดได้ง่ายขึ้นระหว่างการผลิตตามปกติและขั้นตอน CIP/SIP

สำหรับสายการผลิตอัตโนมัติ วาล์วปีกผีเสื้อเวเฟอร์แบบนิวเมติกสุขาภิบาล 316 สามารถกำหนดค่าด้วยระบบนิวแมติกได้ แอคชูเอเตอร์ในขณะที่มีตัวเลือกการทำงานแบบแมนนวลให้เลือก วัสดุเบาะนั่งและการกำหนดค่าการกระตุ้นที่แตกต่างกัน อนุญาตให้เลือกวาล์วตามสื่อ อุณหภูมิ วิธีการทำความสะอาด และข้อกำหนดในการควบคุมของ ใบสมัคร

โครงสร้างเวเฟอร์ชนิด

1. การติดตั้งที่กะทัดรัด

โครงสร้างเวเฟอร์ถูกวางตำแหน่งระหว่างหน้าแปลนท่อสองอันโดยไม่ต้องใช้ตัววาล์วที่ยาว ลดพื้นที่การติดตั้งโดยรวม โครงสร้างนี้มีประโยชน์อย่างยิ่งสำหรับการลื่นไถลและการแปรรูปสุขาภิบาล อุปกรณ์และระบบท่อที่มีพื้นที่จำกัด โครงสร้างที่กะทัดรัดยังทำให้การถอดและ การบำรุงรักษาสะดวกยิ่งขึ้น

2. การก่อสร้างสแตนเลส

ส่วนประกอบที่เปียกนั้นผลิตจากสเตนเลส SS304 หรือ SS316L โดยที่ 316L มีความเหมาะสมเป็นพิเศษ สำหรับการใช้งานที่ต้องการความต้านทานการกัดกร่อนที่สูงขึ้นและข้อกำหนดด้านสุขอนามัยที่เข้มงวด การเลือกใช้วัสดุ สามารถจับคู่กับสื่อกระบวนการและสภาพแวดล้อมการทำงานได้

การตกแต่งพื้นผิวและการทำความสะอาด

1. พื้นผิวสัมผัสผลิตภัณฑ์

พื้นผิวที่สัมผัสกับผลิตภัณฑ์สามารถขัดเงาด้วยเครื่องจักรหรือขัดเงาด้วยไฟฟ้าได้อย่างแม่นยำ โดยมีผิวสำเร็จที่ Ra ≤ 0.4 ไมโครเมตรใช้ได้ พื้นผิวภายในที่เรียบขึ้นช่วยลดพื้นที่ที่สารตกค้างในกระบวนการสามารถสะสมและรองรับได้มากขึ้น การทำความสะอาดที่มีประสิทธิภาพระหว่างการเปลี่ยนการผลิต

2. ความเข้ากันได้ของ CIP และ SIP

วาล์วผีเสื้อเวเฟอร์แบบนิวเมติกสุขาภิบาล 316 ได้รับการออกแบบมาสำหรับระบบการประมวลผลที่ถูกสุขลักษณะที่ใช้ CIP (Clean-in-Place) และขั้นตอน SIP (Sterilize-in-Place) โครงสร้างภายในแบบลดรอยแยกช่วยจำกัด การเก็บรักษาผลิตภัณฑ์และรองรับการทำความสะอาดและฆ่าเชื้อโดยไม่ต้องถอดวาล์วบ่อยครั้ง

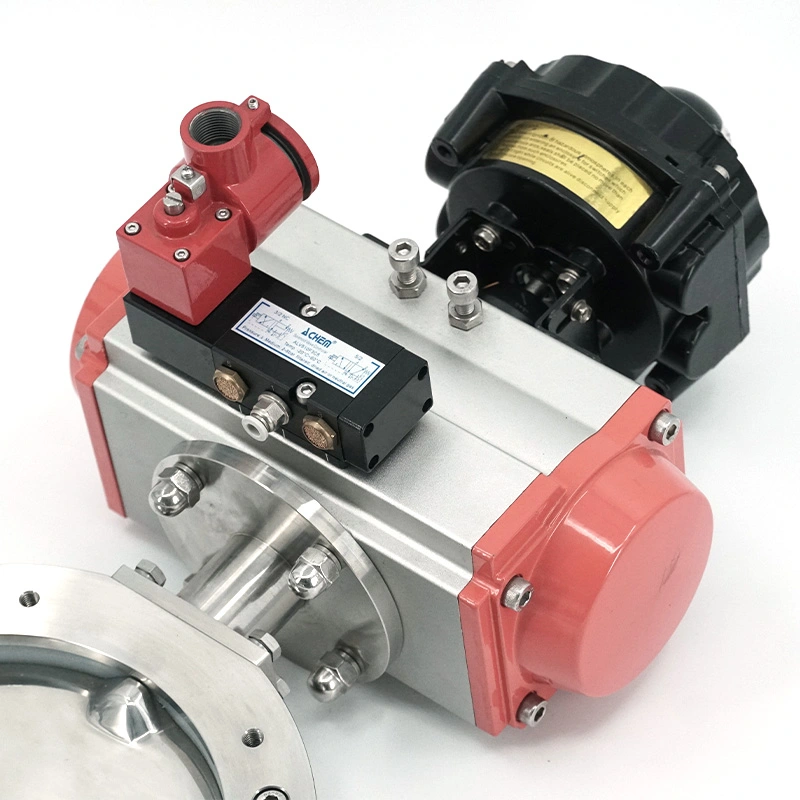

การทำงานของนิวแมติก

1. การกระตุ้นด้วยลม

AVM ให้การสั่งงานด้วยลมสำหรับการใช้งานที่ต้องการการทำงานของวาล์วระยะไกลหรือแบบอัตโนมัติ ตัวกระตุ้นสามารถ บูรณาการกับระบบควบคุมกระบวนการเพื่อควบคุมการแยกท่อหรือการปรับการไหลตามการผลิต ลำดับ

2. ตัวเลือกแบบแมนนวลและแบบอัตโนมัติ

นอกเหนือจากการทำงานของนิวแมติกแล้ว วาล์วยังสามารถกำหนดค่าด้วยมือจับแบบดึงด้วยมือ, ที่จับหลายตำแหน่ง, ผู้ควบคุมเกียร์หรือแอคชูเอเตอร์ไฟฟ้า ซึ่งช่วยให้สามารถปรับแพลตฟอร์มวาล์วพื้นฐานเดียวกันให้เข้ากับระบบแบบแมนนวลในเครื่องได้ ตลอดจนสายการผลิตสุขาภิบาลอัตโนมัติ

ตัวเลือกที่นั่งและการปิดผนึก

1. วัสดุเบาะนั่ง

วาล์วสามารถติดตั้งกับวัสดุที่นั่ง EPDM, ซิลิโคน, FKM (Viton) หรือ PTFE วัสดุปิดผนึกที่แตกต่างกัน ให้ความต้านทานต่ออุณหภูมิ สารเคมี และสื่อกระบวนการในระดับต่างๆ ช่วยให้ผู้ซื้อสามารถเลือก การกำหนดค่าที่เหมาะสมตามสภาพการทำงานจริง

2. การปิดเครื่องแบบสองทิศทาง

โครงสร้างที่นั่งแบบยืดหยุ่นให้การปิดผนึกสองทิศทางที่เชื่อถือได้พร้อมการรั่วซึมต่ำ ศูนย์กลางที่มีอยู่หรือ สามารถเลือกการกำหนดค่าดิสก์เยื้องศูนย์คู่ได้ตามลักษณะการทำงานและแรงบิดที่ต้องการ ข้อกำหนดของท่อสุขาภิบาล

การควบคุมการไหลและการบำรุงรักษา

1. โครงสร้างแผ่นดิสก์

การออกแบบแผ่นดิสก์ที่มีความคล่องตัวช่วยลดความต้านทานการไหลในขณะที่ยังคงรักษาการแยกและการไหลของท่ออย่างมีประสิทธิภาพ การควบคุม ทำให้วาล์วเหมาะสำหรับระบบถ่ายเทของเหลวที่ต้องการการสูญเสียแรงดันและประสิทธิภาพการไหล พิจารณาระหว่างการเลือกวาล์ว

2. ส่วนประกอบซีลแบบถอดเปลี่ยนได้

โครงสร้างวาล์วโมดูลาร์ทำให้สามารถเปลี่ยนส่วนประกอบซีลได้เมื่อจำเป็น ซึ่งช่วยลดการบำรุงรักษา การหยุดทำงาน สิ่งนี้มีประโยชน์อย่างยิ่งในโรงงานแปรรูปที่มีการใช้งานวาล์วบ่อยครั้งหรือสัมผัส รอบการทำความสะอาดซ้ำ

การใช้งานการประมวลผลที่ถูกสุขลักษณะ

1. การแปรรูปอาหารและเครื่องดื่ม

วาล์วนี้สามารถใช้ในโรงเบียร์ โรงงานผลิตนม การผลิตเครื่องดื่ม การแปรรูปน้ำผลไม้ ระบบน้ำดื่มบรรจุขวด น้ำเชื่อม การจัดการและสายการแปรรูปอาหารสำหรับการแยกท่อและการควบคุมการไหล

2. ระบบเภสัชกรรมและเทคโนโลยีชีวภาพ

วาล์วปีกผีเสื้อเวเฟอร์นิวเมติกสุขาภิบาล 316 เหมาะสำหรับระบบน้ำบริสุทธิ์ น้ำฉีด (WFI) ระบบ อุปกรณ์การหมัก สายการผสมสูตร การประมวลผลแบบปลอดเชื้อ และท่อส่ง CIP/SIP ที่สามารถทำความสะอาดได้ ความต้านทานการกัดกร่อน และสุขอนามัยของกระบวนการเป็นสิ่งสำคัญ

3. เครื่องสำอางและการดูแลส่วนบุคคล

สำหรับระบบแปรรูปเครื่องสำอาง วาล์วสามารถรองรับการใช้งานที่เกี่ยวข้องกับโลชั่น ครีม น้ำหอม แชมพู และ ส่วนผสมของเหลวอื่นๆ ที่จำเป็นต้องมีการถ่ายโอนของเหลวอย่างถูกสุขลักษณะและการปนเปื้อน

4. การแปรรูปทางเคมีที่ดี

โครงสร้างสแตนเลส 316L และตัวเลือกที่นั่งหลายแบบทำให้วาล์วเหมาะสำหรับสารเคมีที่มีความบริสุทธิ์สูง สารเติมแต่ง ของเหลวพิเศษ และสื่อกระบวนการอื่นๆ ที่ต้องการการควบคุมการไหลที่ทนต่อการกัดกร่อนและถูกสุขลักษณะ อุปกรณ์

ตัวเลือกการกำหนดค่า

1. การเชื่อมต่อและการติดตั้ง

วาล์วผีเสื้อเวเฟอร์สุขาภิบาลสามารถรวมเข้ากับการกำหนดค่าท่อที่ถูกสุขลักษณะต่างๆ ตาม การเลือกการจัดการเชื่อมต่อและการออกแบบระบบ โครงสร้างเวเฟอร์ขนาดกะทัดรัดเหมาะอย่างยิ่งสำหรับการแปรรูป อุปกรณ์ที่ต้องลดระยะเวลาในการติดตั้งให้เหลือน้อยที่สุด

2. การเลือกแอคชูเอเตอร์

มือจับแบบดึงด้วยมือและมือจับหลายตำแหน่งเหมาะสำหรับการใช้งานในพื้นที่ ในขณะที่สามารถใช้ผู้ควบคุมเกียร์ได้ ในกรณีที่จำเป็นต้องมีแรงบิดในการทำงานแบบแมนนวลเพิ่มเติม แอคชูเอเตอร์แบบนิวแมติกและแบบไฟฟ้ามีตัวเลือกสำหรับระบบอัตโนมัติ สายการผลิตและการควบคุมกระบวนการแบบรวมศูนย์

สรุปการกำหนดค่า

AVM มุ่งเน้นไปที่ข้อกำหนดในทางปฏิบัติของการใช้งานวาล์วที่ถูกสุขลักษณะ รวมถึงพื้นที่ติดตั้ง พื้นผิว ความสะอาด การเลือกวัสดุปิดผนึก ขั้นตอนการทำความสะอาด และระบบอัตโนมัติ โครงสร้างเวเฟอร์ช่วยให้ง่ายขึ้น การติดตั้งในระบบท่อขนาดกะทัดรัด ในขณะที่สแตนเลส 316L และพื้นผิวสัมผัสผลิตภัณฑ์ขัดเงารองรับ ต้องการการใช้งานด้านสุขอนามัย ด้วยตัวเลือกที่นั่งและตัวกระตุ้นหลายแบบ ทำให้สามารถกำหนดค่าวาล์วให้แตกต่างกันได้ ข้อกำหนดของสื่อและการควบคุมกระบวนการ

ข้อมูลจำเพาะทางเทคนิค

คำถามที่พบบ่อย

1. วาล์วผีเสื้อสุขาภิบาลชนิดเวเฟอร์คืออะไร

การกำหนดค่าเวเฟอร์มีโครงสร้างการติดตั้งที่กะทัดรัดและสามารถติดตั้งระหว่างหน้าแปลนท่อได้ มันคือ เหมาะสำหรับระบบการประมวลผลด้านสุขอนามัยที่ต้องควบคุมพื้นที่การติดตั้งและรอยเท้าอุปกรณ์

2. มีวัสดุสแตนเลสอะไรบ้าง?

AVM สามารถจัดเตรียมโครงสเตนเลส SS304 และ SS316L ได้ SS316L มักถูกเลือกเพื่อสุขอนามัย การใช้งานที่ต้องการความต้านทานการกัดกร่อนที่สูงขึ้นและความต้องการวัสดุที่เข้มงวดมากขึ้น

3. ควรเลือกวัสดุเบาะแบบใด?

มีจำหน่าย EPDM, ซิลิโคน, FKM และ PTFE ตัวเลือกที่เหมาะสมขึ้นอยู่กับสื่อของกระบวนการ การทำงาน อุณหภูมิ การสัมผัสสารเคมี และสภาวะการทำความสะอาด

4. สามารถใช้ในสายอัตโนมัติได้หรือไม่?

ใช่. วาล์วสามารถติดตั้งตัวกระตุ้นแบบนิวแมติกหรือแบบไฟฟ้าสำหรับการทำงานระยะไกลและบูรณาการได้ ระบบควบคุมกระบวนการอัตโนมัติ

5. เหมาะสำหรับ CIP และ SIP หรือไม่?

ใช่. วาล์วปีกผีเสื้อเวเฟอร์แบบนิวเมติกสุขาภิบาล 316 ได้รับการออกแบบมาสำหรับระบบกระบวนการที่ถูกสุขลักษณะและเข้ากันได้กับ ขั้นตอน CIP และ SIP โครงสร้างภายในที่เรียบและไม่มีรอยแยกช่วยลดการกักเก็บผลิตภัณฑ์ในระหว่างนั้น การทำความสะอาดและฆ่าเชื้อ

6. ระยะเวลาในการผลิตมาตรฐานคืออะไร?

เวลานำการผลิตมาตรฐานคือ 2-4 สัปดาห์ ขึ้นอยู่กับปริมาณการสั่งซื้อ การกำหนดค่าวาล์ว วัสดุ ความพร้อมใช้งานและข้อกำหนดอื่น ๆ ของโครงการ คำสั่งซื้อเร่งด่วนควรได้รับการยืนยันกับ AVM ก่อนสั่งซื้อ

7. เงื่อนไขการชำระเงินมีอะไรบ้าง?

เงื่อนไขการชำระเงินมาตรฐานคือเงินฝาก 30% และยอดคงเหลือ 70% ก่อนจัดส่งโดย T/T หรือ L/C คำสั่งซื้อมูลค่าน้อยอาจ ต้องชำระเงินเต็มจำนวนก่อนการผลิต

8. วาล์วบรรจุเพื่อการส่งออกอย่างไร?

วาล์วถูกบรรจุอย่างแน่นหนาในกระดาษและกล่องไม้ที่เหมาะสมสำหรับการขนส่งระหว่างประเทศ ซึ่งช่วยปกป้อง ตัววาล์วทำจากสแตนเลส ส่วนประกอบซีล และแอคชูเอเตอร์ระหว่างการขนส่ง
