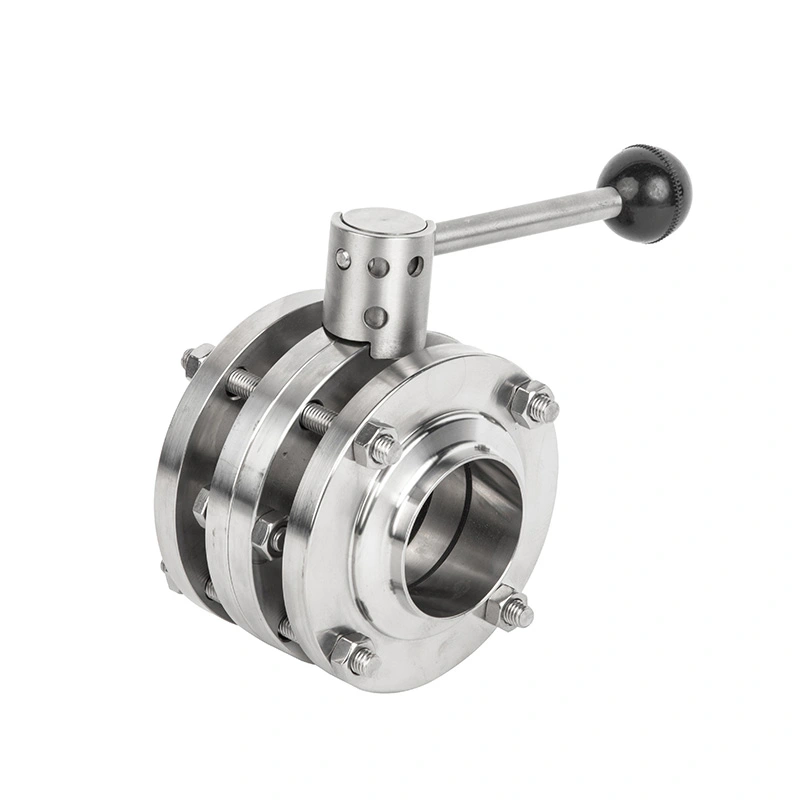

สุขาภิบาลสแตนเลสวาล์วผีเสื้อ 3 ชิ้นแบบแมนนวล

โครงสร้างแบบสามชิ้นช่วยให้เข้าถึงผีเสื้อ 3 ชิ้นแบบแมนนวลสแตนเลสสุขาภิบาลได้อย่างสะดวกสบาย ตัววาล์วและส่วนประกอบการซีลภายใน ซึ่งมีประโยชน์สำหรับการตรวจสอบ ทำความสะอาด การเปลี่ยนซีล และงานประจำ การบำรุงรักษา โครงสร้างสแตนเลสและตัวเลือกการเชื่อมต่อแบบสุขาภิบาลทำให้วาล์วเหมาะสำหรับการทำความสะอาด สภาพแวดล้อมการประมวลผลที่สุขอนามัยและการดำเนินงานที่เชื่อถือได้เป็นสิ่งสำคัญ

วาล์วนี้มักใช้ในอุตสาหกรรมยา เทคโนโลยีชีวภาพ อาหารและเครื่องดื่ม ผลิตภัณฑ์นม เครื่องสำอาง และสุขาภิบาลอื่นๆ ระบบการประมวลผลสำหรับการถ่ายโอนของเหลว การแยกสาย การระบายน้ำ และการปรับการไหล

คุณสมบัติผลิตภัณฑ์

1. โครงสร้างสามชิ้นเพื่อการบำรุงรักษาที่ง่ายขึ้น

โครงสร้างแบบสามชิ้นช่วยให้สามารถเข้าถึงตัววาล์วและส่วนประกอบภายในได้สะดวกยิ่งขึ้นในระหว่างนั้น การบำรุงรักษา เมื่อเทียบกับโครงสร้างที่แยกชิ้นส่วนได้ยากกว่า การกำหนดค่านี้จึงเหมาะสำหรับ สายการผลิตที่ต้องได้รับการตรวจสอบ ทำความสะอาด หรือเปลี่ยนส่วนประกอบการซีลเป็นประจำ

2. การปรับการไหลด้วยตนเองโดยตรง

มือจับล็อคแบบแมนนวลช่วยให้ควบคุมตำแหน่งวาล์วได้โดยตรงโดยไม่ต้องใช้ลมอัด การเดินสายไฟฟ้าหรืออุปกรณ์ควบคุมด้วยลม ผู้ปฏิบัติงานสามารถเลือกเปิดเต็มที่ ปิดเต็มที่ หรือตรงกลางได้ ตำแหน่งตามข้อกำหนดของกระบวนการ

3. การก่อสร้างสแตนเลส

วาล์วนี้ผลิตขึ้นโดยใช้ส่วนประกอบสแตนเลสที่เหมาะสำหรับการใช้งานตามกระบวนการที่ถูกสุขลักษณะ ความเรียบเนียน โครงสร้างภายในช่วยลดการสะสมของตัวกลางและช่วยให้ทำความสะอาดระบบท่อสุขาภิบาลได้ง่ายขึ้น

4. การทำงานแบบหมุน 90 °

วาล์วปีกผีเสื้อ 3 ชิ้นแบบแมนนวลสเตนเลสสตีลสุขาภิบาลใช้กลไกการทำงานแบบหมุนสี่รอบ กำลังหมุน ที่จับขับเคลื่อนจานปีกผีเสื้อผ่านประมาณ 90° ทำให้ผู้ปฏิบัติงานสามารถสลับระหว่างเปิดและปิดได้ ตำแหน่งหรือปรับเส้นทางการไหลที่ตำแหน่งกลาง

5. การเชื่อมต่อด้านสุขอนามัยที่หลากหลาย

AVM มีการกำหนดค่าการเชื่อมต่อที่แตกต่างกันเพื่อรองรับรูปแบบการวางท่อต่างๆ รวมถึงแคลมป์ การเชื่อม เกลียวและข้อต่อสามชิ้น สามารถเลือกมาตรฐานมิติที่แตกต่างกันได้ตามความต้องการที่มีอยู่ ไปป์ไลน์กระบวนการ

หลักการทำงาน

วาล์วปีกผีเสื้อแบบแมนนวลจะควบคุมสื่อกระบวนการผ่านการหมุนของจานภายใน

เมื่อที่จับหมุนแผ่นดิสก์เพื่อให้อยู่ในแนวเดียวกับท่อวาล์วจะอยู่ในตำแหน่งเปิดและ ปล่อยให้สื่อผ่านไปได้ เมื่อจานหมุนออกจากทิศทางการไหล พื้นที่การไหลที่มีอยู่ ลดลงและสามารถปรับการไหลได้ เมื่อแผ่นดิสก์ถึงตำแหน่งปิด มันจะกดติดกับการซีล โครงสร้างเพื่อแยกท่อ

กลไกการล็อคช่วยรักษาตำแหน่งที่เลือกไว้ระหว่างการทำงาน ลดการเคลื่อนไหวโดยไม่ได้ตั้งใจที่เกิดจาก การสั่นสะเทือนหรือสภาวะกระบวนการปกติ

การดำเนินการด้วยตนเอง

เวอร์ชันแบบแมนนวลเหมาะอย่างยิ่งสำหรับสายการผลิตที่ผู้ปฏิบัติงานจำเป็นต้องเข้าถึงวาล์วโดยตรงและ ไม่จำเป็นต้องสั่งงานอัตโนมัติ

ด้ามจับสามารถใช้แยกระหว่างการบำรุงรักษาอุปกรณ์ การปรับกระบวนการ การทำความสะอาด การระบายน้ำ หรือการวางท่อ การสลับ เนื่องจากวาล์วไม่ต้องการแหล่งจ่ายลมภายนอก การติดตั้งจึงเปรียบเทียบกัน ตรงไปตรงมาและสามารถลดจำนวนส่วนประกอบเสริมรอบท่อได้

สำหรับสิ่งอำนวยความสะดวกที่มีวาล์วสุขาภิบาลแยกกันหลายตัว สามารถใช้การกำหนดค่าแบบแมนนวลในสถานที่นั้นได้ ไม่จำเป็นต้องดำเนินการระยะไกลบ่อยครั้ง

การใช้งาน

1. เภสัชกรรมและเทคโนโลยีชีวภาพ

สามารถติดตั้งวาล์วในสายการถ่ายเทของเหลวทางเภสัชกรรม ระบบเตรียมบัฟเฟอร์ อุปกรณ์กระบวนการทางชีวภาพ ท่อกระบวนการปลอดเชื้อ ระบบของเหลวที่มีความบริสุทธิ์สูง และท่อสาธารณูปโภคที่สะอาดซึ่งการทำงานถูกสุขลักษณะและเชื่อถือได้ จำเป็นต้องมีการแยกด้วยตนเอง

2. อาหารและเครื่องดื่ม

การใช้งานทั่วไป ได้แก่ การแปรรูปผลิตภัณฑ์นม การผลิตนมและโยเกิร์ต การผลิตเครื่องดื่ม การแปรรูปน้ำผลไม้ การขนย้ายส่วนผสมอาหาร ระบบการผลิตเบียร์ และท่อแปรรูปอาหารเหลว

3. เครื่องสำอางและการดูแลส่วนบุคคล

วาล์วนี้เหมาะสำหรับระบบขนถ่ายผลิตภัณฑ์ของเหลวและกึ่งของเหลวที่ใช้กับแชมพู โลชั่น ครีม เครื่องสำอาง ส่วนผสมและผลิตภัณฑ์ดูแลส่วนบุคคลอื่นๆ

4. ระบบสาธารณูปโภคและกระบวนการที่ถูกสุขลักษณะ

นอกจากนี้ยังสามารถใช้ในท่อน้ำประปา ระบบทำความสะอาด ลื่นไถลในกระบวนการผลิต อุปกรณ์จัดเก็บและขนย้าย และ การใช้งานท่อที่ถูกสุขลักษณะอื่นๆ ที่ต้องมีการควบคุมการไหลหรือการปิดแบบแมนนวล

การก่อสร้างผลิตภัณฑ์

วาล์วประกอบด้วยตัววาล์วสแตนเลสสามชิ้น แผ่นผีเสื้อ เพลาวาล์ว ส่วนประกอบการปิดผนึก และ ที่จับล็อคแบบแมนนวล โครงสร้างตัวถังแบบแยกส่วนช่วยให้สามารถเข้าถึงส่วนประกอบวาล์วภายในเพื่อตรวจสอบได้ และการบำรุงรักษา

สามารถเลือกการกำหนดค่าการเชื่อมต่อที่แตกต่างกันได้ตามการออกแบบท่อ รวมถึงแคลมป์ รอยเชื่อม เกลียวและข้อต่อสุขาภิบาลสามชิ้น

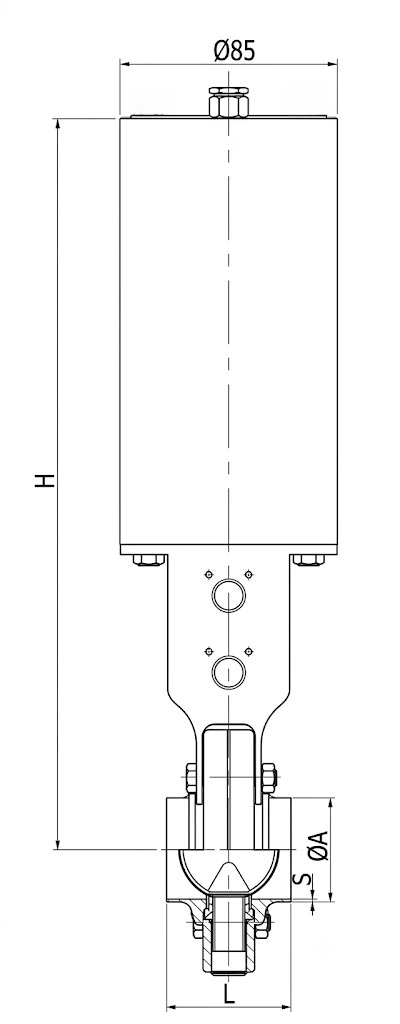

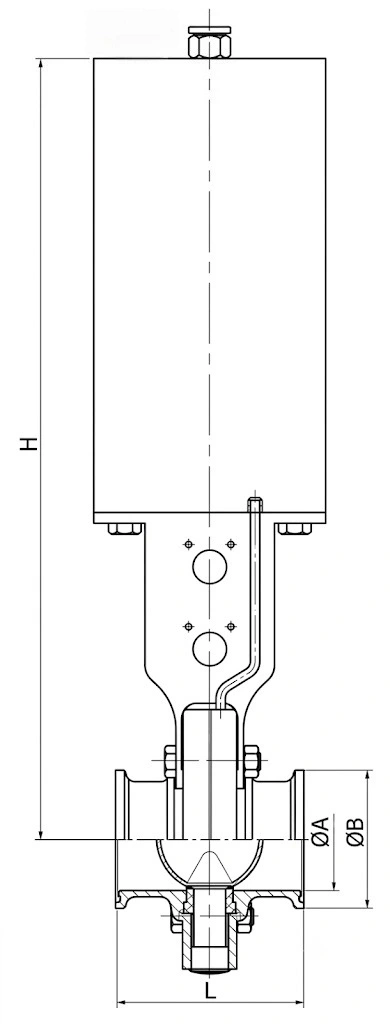

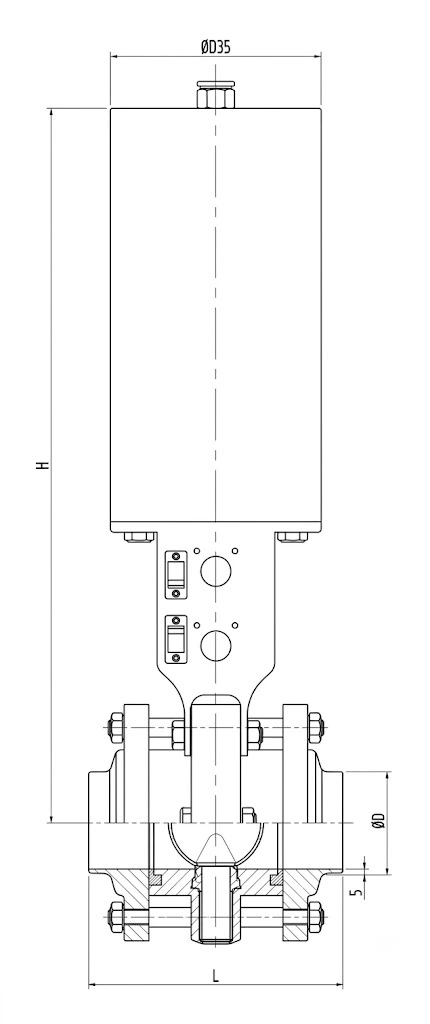

ข้อมูลจำเพาะทางเทคนิค

ประเภทแคลมป์พร้อมคู่มือ

ชนิดแคลมป์มาตรฐาน DIN พร้อมคู่มือ

ประเภทการเชื่อมพร้อมคู่มือ

ประเภทการเชื่อมมาตรฐาน DIN พร้อมคู่มือ

ประเภทเกลียวพร้อมคู่มือ

แบบสามชิ้นพร้อมคู่มือ

ข้อดี

วาล์วปีกผีเสื้อแบบแมนนวลสเตนเลสสตีลสุขาภิบาล AVM 3 ชิ้นผสมผสานการทำงานทางกลโดยตรงเข้ากับ a โครงสร้างสามชิ้นที่บำรุงรักษาได้ง่าย เหมาะสำหรับท่อสุขาภิบาลที่ผู้ปฏิบัติงานต้องการ การวางตำแหน่งวาล์วตรงไปตรงมา การแยกส่วนที่เชื่อถือได้ และการเข้าถึงส่วนประกอบภายในได้อย่างสะดวก

แคลมป์แบบเชื่อม เกลียว และแบบสามชิ้นที่มีจำหน่ายให้ความยืดหยุ่นเมื่อจับคู่กับที่มีอยู่ ระบบท่อสุขาภิบาล วิธีการใช้งานแบบแมนนวลยังช่วยลดความจำเป็นในการใช้อากาศอัดและนิวแมติกอีกด้วย ควบคุมอุปกรณ์เสริม ณ จุดติดตั้งที่ไม่จำเป็นต้องดำเนินการอัตโนมัติ

คำถามที่พบบ่อย

ระยะเวลารอคอยการผลิตมาตรฐานคือเท่าไร?

ระยะเวลารอคอยการผลิตมาตรฐานคือ 2-4 สัปดาห์ กำหนดการจริงขึ้นอยู่กับปริมาณการสั่งซื้อ ข้อมูลจำเพาะของวาล์ว ประเภทการเชื่อมต่อ และความพร้อมของวัสดุ ข้อกำหนดเร่งด่วนควรได้รับการยืนยันกับ AVM ก่อนสั่งซื้อ

มีเงื่อนไขการชำระเงินอะไรบ้าง?

เงื่อนไขการชำระเงินมาตรฐานคือเงินฝาก 30% และส่วนที่เหลืออีก 70% ชำระก่อนจัดส่งโดย T/T หรือ L/C มูลค่าน้อย คำสั่งซื้ออาจต้องชำระเงินเต็มจำนวนก่อนการผลิต

วาล์วบรรจุเพื่อการส่งออกอย่างไร?

วาล์วถูกบรรจุอย่างแน่นหนาในกระดาษและกล่องไม้ที่เหมาะสมสำหรับการขนส่งระหว่างประเทศ บรรจุภัณฑ์ช่วยได้ ปกป้องตัวเรือนสแตนเลส ปลายเชื่อมต่อ ด้ามจับ และส่วนประกอบซีลระหว่างการขนย้ายและการขนส่ง
