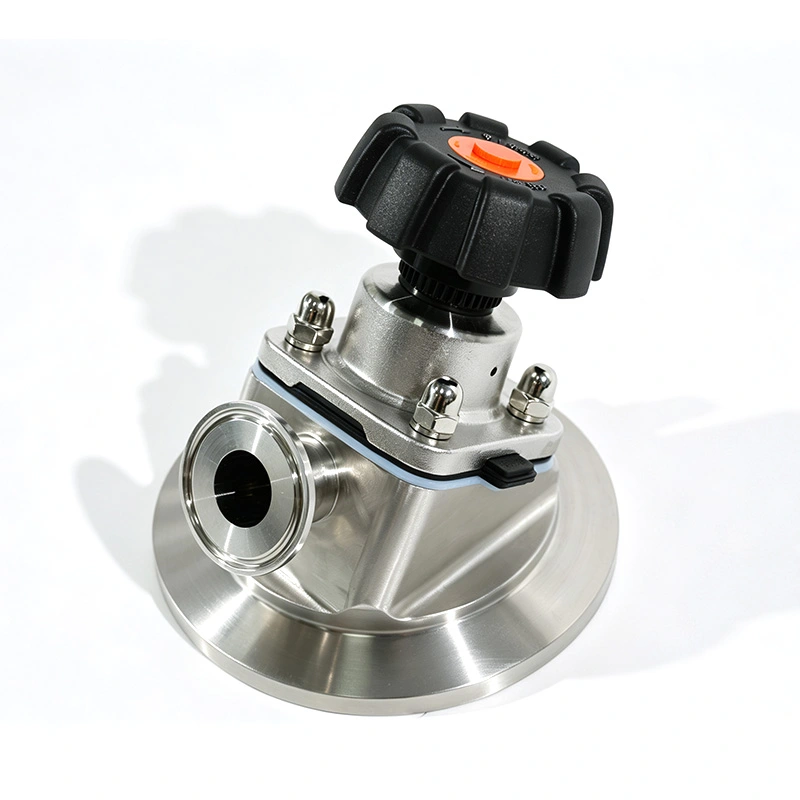

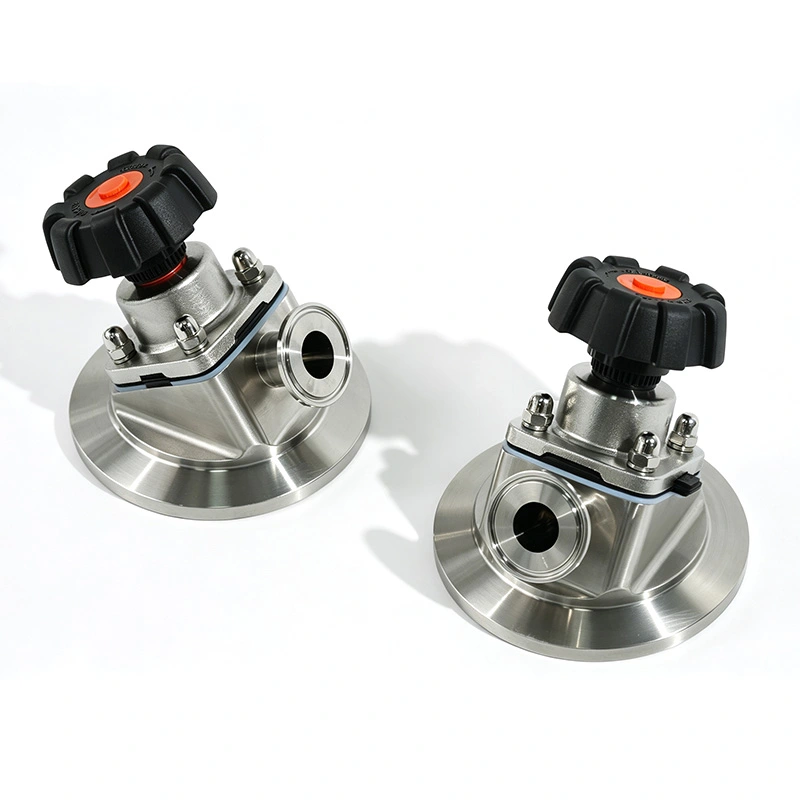

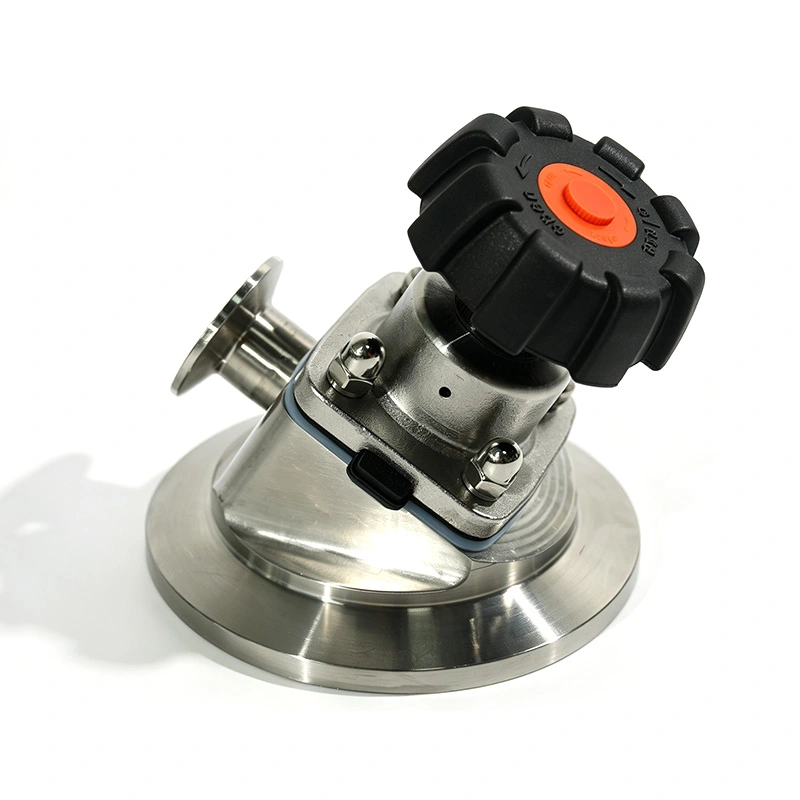

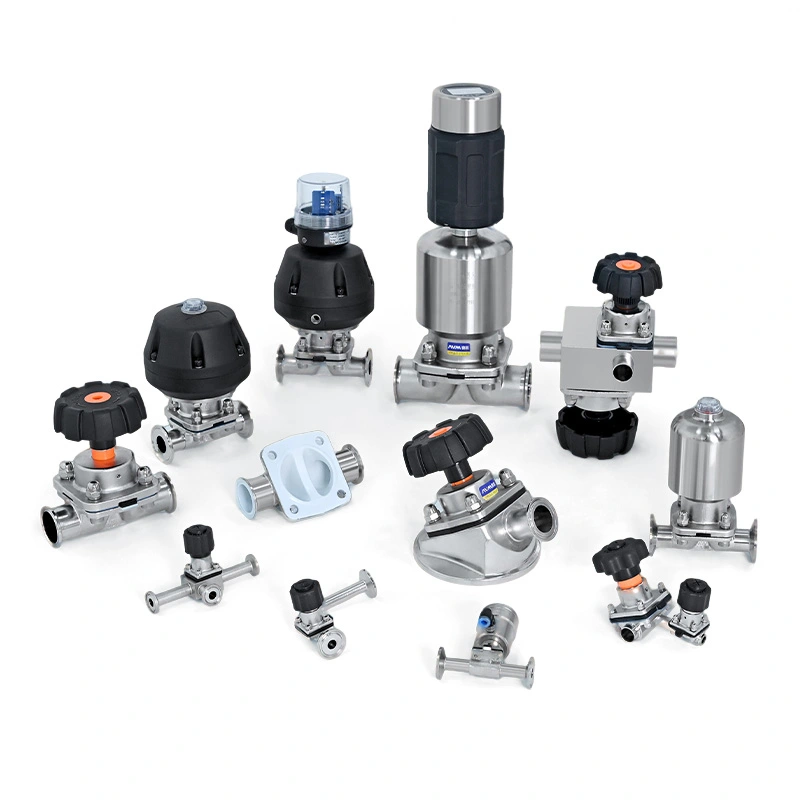

วาล์วไดอะแฟรมก้นถังสุขาภิบาล

วาล์วไดอะแฟรมด้านล่างถังสุขาภิบาล AVM ได้รับการออกแบบมาสำหรับภาชนะในกระบวนการผลิตที่การระบายน้ำ การนำผลิตภัณฑ์กลับมาใช้ใหม่ และการแยกส่วนอย่างถูกสุขลักษณะเป็นสิ่งสำคัญ วาล์วได้รับการติดตั้งโดยตรงที่จุดต่ำสุดของถัง โดยมีโครงสร้างที่นั่งด้านล่างตามรูปทรงของถังเพื่อลดขาที่ตายแล้วและวัสดุตกค้าง

ไดอะแฟรมแยกตัวกลางในกระบวนการออกจากก้านและส่วนประกอบการทำงาน ในขณะที่เส้นทางการไหล SS316L ที่ราบรื่นรองรับการประมวลผลที่ถูกสุขลักษณะและขั้นตอน CIP/SIP ตามปกติ เหมาะสำหรับยา ชีวเภสัชภัณฑ์ อาหาร นม น้ำบริสุทธิ์ และการใช้งานของเหลวที่มีความบริสุทธิ์สูงอื่นๆ

การออกแบบการระบายน้ำของถัง

Traditional tank outlet arrangements may leave liquid or process residue in the connection area after discharge. AVM uses a bottom-mounted valve structure to reduce the space between the vessel outlet and valve seat.

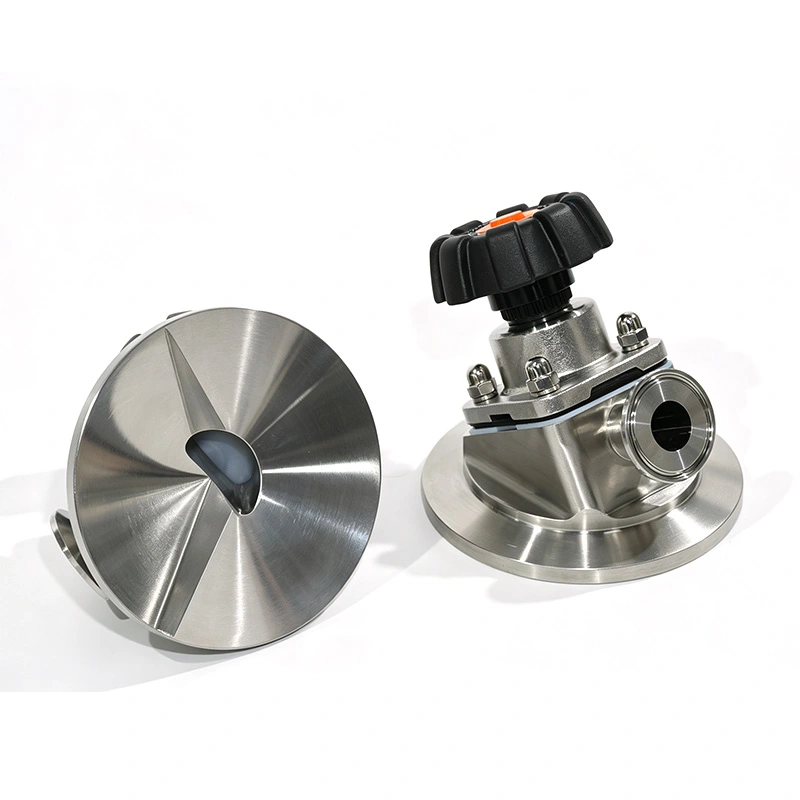

บ่าวาล์วเป็นไปตามรูปทรงด้านล่างของถังกระบวนการ ทำให้เกิดเส้นทางการระบายโดยตรงมากขึ้น ซึ่งจะช่วยลดของเหลวที่ตกค้าง ทำให้การทำความสะอาดหลังแบตช์ง่ายขึ้น และปรับปรุงการนำผลิตภัณฑ์กลับมาใช้ใหม่

การออกแบบนี้มีประโยชน์อย่างยิ่งสำหรับภาชนะที่ต้องจัดการของเหลว ผลิตภัณฑ์ปลอดเชื้อ หรือวัสดุที่มีมูลค่าสูง ซึ่งต้องมีการเปลี่ยนแบทช์บ่อยครั้ง

การแยกไดอะแฟรม

ไดอะแฟรมแบบยืดหยุ่นให้ทั้งการควบคุมการไหลและการแยกระหว่างตัวกลางในกระบวนการและกลไกการทำงานของวาล์ว

การแยกสื่อ

ของไหลในกระบวนการไม่ได้สัมผัสกับก้าน ตัวกระตุ้น หรือส่วนประกอบการทำงานอื่นๆ โดยตรง ซึ่งจะช่วยลดความเสี่ยงของการรั่วไหลจากภายนอกและช่วยรักษาความสะอาดของด้านกระบวนการ

ควบคุมการปิด-เปิด

ในระหว่างการปิด ไดอะแฟรมจะเคลื่อนไปทางบ่าวาล์วและก่อตัวเป็นซีลรอบๆ ช่องเปิดการไหล ระหว่างการเปิด เครื่องจะเคลื่อนออกจากที่นั่งเพื่อให้มีทางระบายของเหลวได้ชัดเจน

เหมาะสำหรับรอบการทำซ้ำ

โครงสร้างไดอะแฟรมเหมาะสำหรับสายการผลิตที่ต้องการการเปิดและปิดอย่างสม่ำเสมอ รวมถึงการระบายภาชนะ การโอนแบทช์ และการทำความสะอาด

การทำความสะอาดและการระบายน้ำ

การออกแบบวาล์วที่ถูกสุขลักษณะเป็นสิ่งสำคัญเมื่อใช้ภาชนะเดียวกันสำหรับชุดการผลิตหลายชุด ชิ้นส่วนที่สัมผัสกับผลิตภัณฑ์ผลิตจากสเตนเลสสตีลสุขาภิบาลและตกแต่งให้มี Ra ≤0.4 μm

โครงสร้างขาตายที่ลดลงช่วยจำกัดบริเวณที่ของเหลวหรือผลิตภัณฑ์สามารถคงอยู่ได้หลังจากปล่อยออกมา วาล์วยังรองรับการกำหนดค่าการทำความสะอาด CIP และ SIP ขึ้นอยู่กับระบบกระบวนการ

การผสมผสานนี้สามารถลดงานทำความสะอาดด้วยตนเอง และทำให้ขั้นตอนการทำความสะอาดง่ายต่อการตรวจสอบในสภาพแวดล้อมการผลิตที่ได้รับการควบคุม

มันถูกใช้ที่ไหน

เรือเภสัชกรรม

ใช้กับภาชนะหมัก ถังเตรียม อุปกรณ์ API และภาชนะสำหรับกระบวนการปลอดเชื้อ ซึ่งจำเป็นต้องมีการระบายน้ำอย่างสมบูรณ์และการแยกส่วนตามหลักสุขลักษณะ

น้ำที่มีความบริสุทธิ์สูง

เหมาะสำหรับน้ำบริสุทธิ์ น้ำฉีด (WFI) และระบบของเหลวที่มีความบริสุทธิ์สูงอื่นๆ ที่ต้องการการระบายน้ำทิ้งจากก้นบ่ออย่างถูกสุขลักษณะ

ถังอาหารและนม

ใช้สำหรับผสม จัดเก็บ และแปรรูปภาชนะที่จัดการนม เครื่องดื่ม ส่วนผสมที่เป็นของเหลว และตัวกลางในกระบวนการสุขอนามัยอื่นๆ

อุปกรณ์กระบวนการทางชีวภาพ

สามารถติดตั้งบนเครื่องปฏิกรณ์ชีวภาพและอุปกรณ์เทคโนโลยีชีวภาพอื่นๆ ซึ่งความสะอาดของกระบวนการและการระบายน้ำที่เชื่อถือได้เป็นสิ่งสำคัญ

การประมวลผลของเหลวแบบพิเศษ

เหมาะสำหรับการใช้งานทางเคมีและของเหลวพิเศษบางประเภทที่ต้องการวัสดุที่ทนต่อการกัดกร่อนและการแยกตัวแบบควบคุม

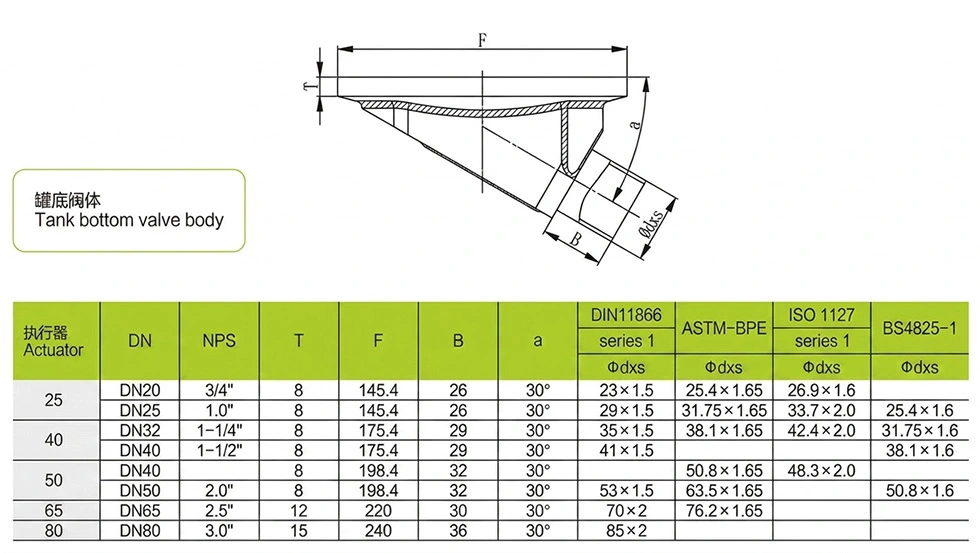

ข้อมูลจำเพาะทางเทคนิค

ตัวเลือกวัสดุและซีล

SS316L ใช้สำหรับส่วนประกอบที่สัมผัสกับผลิตภัณฑ์เพื่อให้มีความทนทานต่อการกัดกร่อนและความเข้ากันได้กับของเหลวในกระบวนการทางเภสัชกรรมและของเหลวที่มีความบริสุทธิ์สูง SS304 มีให้สำหรับส่วนประกอบที่ไม่สัมผัส

ไดอะแฟรมสามารถกำหนดค่าด้วย EPDM, PTFE และวัสดุอื่นๆ ที่เป็นไปตามข้อกำหนดของ FDA ตามตัวกลางของกระบวนการ อุณหภูมิ และสภาวะการทำความสะอาด ควรยืนยันการเลือกวัสดุตามการใช้งานจริง

ข้อควรพิจารณาในการติดตั้ง

วาล์วถูกติดตั้งที่จุดต่ำสุดของถังกระบวนการเพื่อให้ทางออกสอดคล้องกับทิศทางการระบายน้ำของถัง การติดตั้งที่เหมาะสมช่วยให้โครงสร้างเบาะนั่งด้านล่างทำงานได้ตามที่ต้องการ และลดของเหลวที่ตกค้างในบริเวณทางออก

สำหรับเรือใหม่ สามารถรวมวาล์วเข้ากับการออกแบบถังระหว่างการผลิตได้ สำหรับอุปกรณ์ที่มีอยู่ ควรตรวจสอบขนาดการเชื่อมต่อ รูปทรงของภาชนะ ข้อกำหนดในการเชื่อม และพื้นที่การติดตั้งที่มีอยู่ก่อนการปรับปรุง

กรณีการสมัคร

ผู้ผลิตยารายหนึ่งใช้วาล์วทางออกแบบธรรมดาบนถังหมัก และพบว่ามีของเหลวตกค้างอยู่รอบๆ ช่องทางออกของถังหลังจากปล่อยออกมา วัสดุที่เหลือจะใช้เวลาทำความสะอาดเพิ่มขึ้นระหว่างการเปลี่ยนแบทช์ และต้องมีการตรวจสอบด้วยตนเองเพิ่มเติม

ลูกค้าเปลี่ยนการจัดการทางออกที่มีอยู่ด้วยวาล์วไดอะแฟรมก้นถังสุขาภิบาล AVM โครงสร้างที่ติดตั้งด้านล่างทำให้มีเส้นทางระบายน้ำได้โดยตรงมากขึ้น ในขณะที่การออกแบบไดอะแฟรมแยกตัวกลางในกระบวนการออกจากกลไกการทำงาน ตามผลตอบรับด้านการผลิตของลูกค้า ของเหลวที่ตกค้างลดลงและการทำความสะอาด CIP มีความสม่ำเสมอมากขึ้น

คู่มือการบำรุงรักษา

การบำรุงรักษาตามปกติควรเน้นที่ไดอะแฟรม บ่าวาล์ว พื้นผิวสัมผัสผลิตภัณฑ์ และจุดเชื่อมต่อ ผู้ปฏิบัติงานควรตรวจสอบไดอะแฟรมเพื่อดูการเสียรูป การแตกร้าว หรือความเสียหายที่มองเห็นได้อื่นๆ ตามกำหนดการบำรุงรักษาของโรงงาน

ควรทำความสะอาดวาล์วโดยใช้ขั้นตอนและสื่อที่เข้ากันได้กับวัสดุไดอะแฟรมที่เลือก ก่อนที่จะส่งวาล์วกลับคืนสู่การบริการ ให้ตรวจสอบเงื่อนไขการปิดและยืนยันว่าการเชื่อมต่อยังคงปิดผนึกอย่างเหมาะสม ระยะเวลาในการเปลี่ยนขึ้นอยู่กับความถี่ในการทำงาน ตัวกลางในกระบวนการ อุณหภูมิ และสภาวะการทำความสะอาด

คำถามที่พบบ่อย

วาล์วไดอะแฟรมก้นถังคืออะไร?

เป็นวาล์วไดอะแฟรมที่ติดตั้งโดยตรงที่ทางออกด้านล่างของถังในกระบวนการ โครงสร้างได้รับการออกแบบเพื่อรองรับการระบายน้ำในขณะที่ลดขาที่ตายแล้วและการกักเก็บผลิตภัณฑ์ระหว่างถังและวาล์ว

ทำไมต้องติดตั้งวาล์วที่ก้นถัง?

การติดตั้งด้านล่างทำให้มีเส้นทางระบายที่สั้นกว่าและตรงกว่า สามารถช่วยลดการสะสมของเหลวและวัสดุที่ตกค้างรอบๆ ช่องทางออกของถังได้

มีวัสดุอะไรบ้าง?

ชิ้นส่วนที่สัมผัสกับผลิตภัณฑ์ใช้ SS316L ในขณะที่ SS304 สามารถใช้กับส่วนประกอบที่ไม่สัมผัสได้ ตัวเลือกไดอะแฟรมประกอบด้วย EPDM และ PTFE โดยมีวัสดุที่เป็นไปตามข้อกำหนดของ FDA สำหรับการใช้งานที่เกี่ยวข้อง

ใช้กับ CIP และ SIP ได้ไหม

ใช่. โครงสร้างที่ถูกสุขลักษณะรองรับการกำหนดค่า CIP และ SIP เมื่อมีการระบุวาล์ว วัสดุไดอะแฟรม และระบบกระบวนการสำหรับเงื่อนไขการทำความสะอาดที่ต้องการ

เหมาะกับระบบ WFI หรือไม่?

ใช่. วาล์วสามารถใช้ในระบบน้ำบริสุทธิ์และระบบ WFI เมื่อวัสดุ พื้นผิว การเชื่อมต่อ และการกำหนดค่าการติดตั้งตรงตามข้อกำหนดของโครงการ
