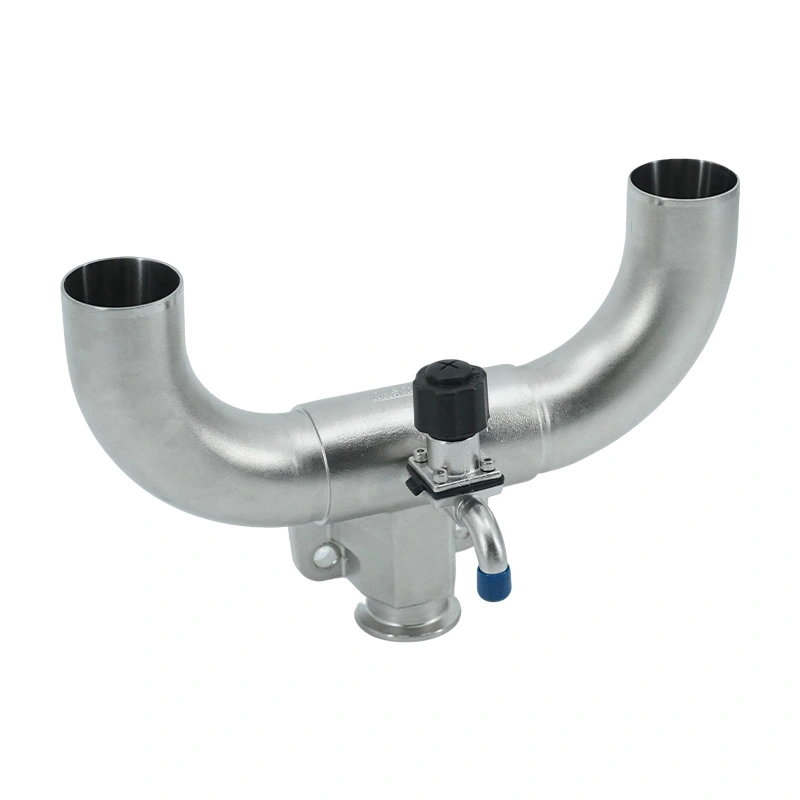

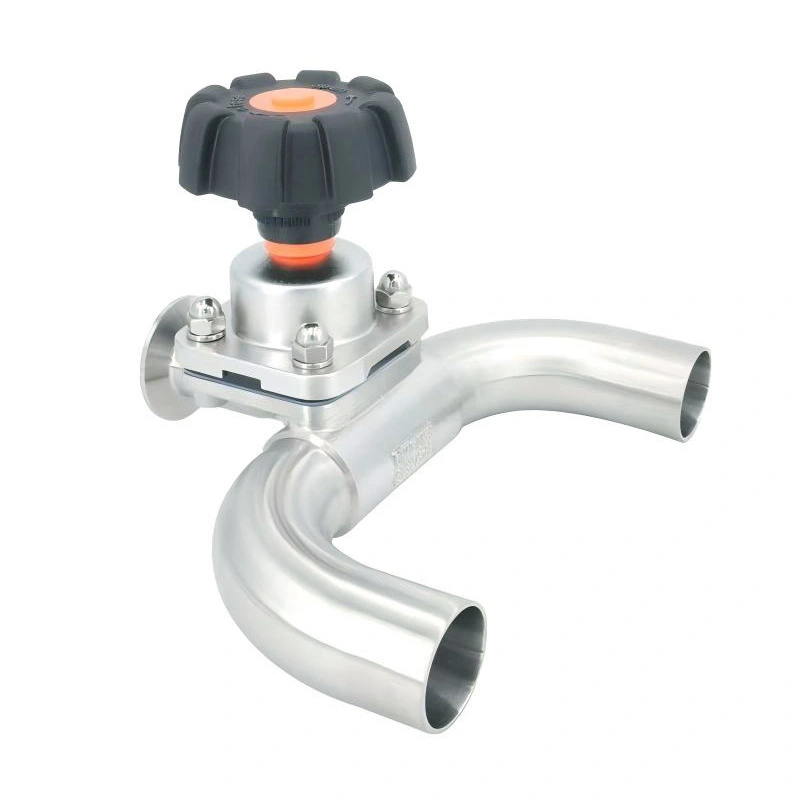

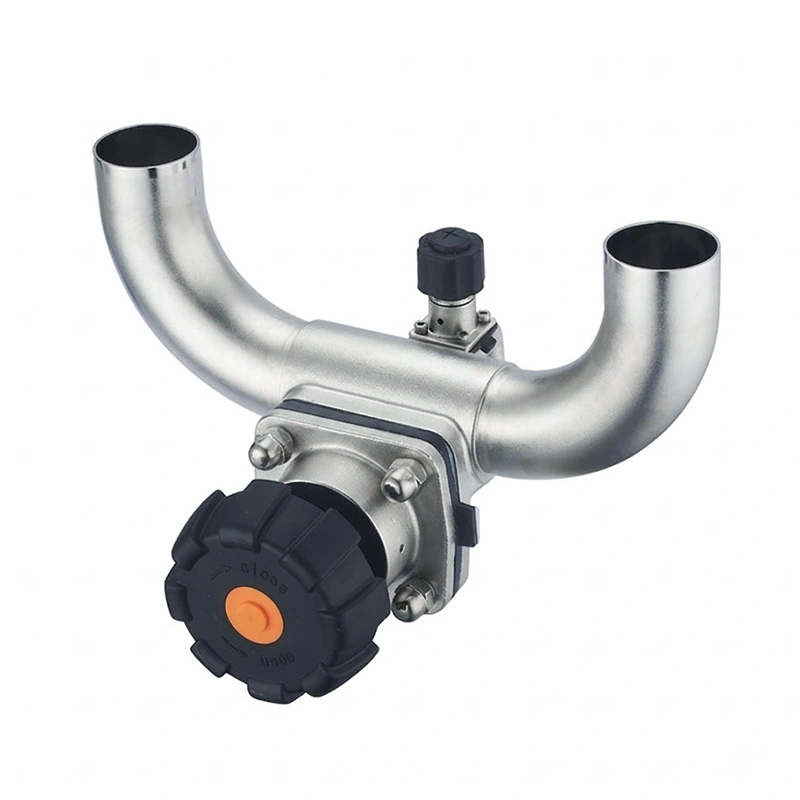

วาล์ว ไดอะแฟรม รูปทรงตัว U สุขาภิบาล

แตกต่างจากวาล์วไดอะแฟรมทั่วไปที่มีโครงสร้างแยกย่อยที่ซับซ้อนหรือมีส่วนเชื่อมหลายส่วน ตัววาล์วเป็นรูปตัว U สร้างช่องทางกระบวนการที่มีประสิทธิภาพโดยมีพื้นที่นิ่งน้อยลง ทำให้วาล์วไดอะแฟรมรูปตัว U สุขาภิบาล เหมาะสำหรับงานด้านเภสัชกรรม เทคโนโลยีชีวภาพ อาหาร เครื่องดื่ม ผลิตภัณฑ์นม เครื่องสำอาง และสารเคมีที่มีความบริสุทธิ์สูง ต้องการประสิทธิภาพ CIP และ SIP ที่เชื่อถือได้

ผลิตจากสแตนเลสสุขภัณฑ์ที่มีพื้นผิวสัมผัสผลิตภัณฑ์สำเร็จรูปอย่างแม่นยำ ไดอะแฟรมรูปตัว U AVM วาล์วให้การปิดที่เชื่อถือได้ การระบายน้ำที่ดีเยี่ยม และประสิทธิภาพด้านสุขอนามัยที่มั่นคงสำหรับการผลิตที่มีความต้องการสูง สภาพแวดล้อม

คุณสมบัติผลิตภัณฑ์

ตัววาล์วรูปตัว U ในตัวเพื่อการระบายน้ำที่ดีขึ้น

ข้อได้เปรียบหลักของวาล์วไดอะแฟรมรูปตัว U AVM คือการออกแบบตัวเครื่องโค้งในตัว เส้นทางการไหลภายใน ได้รับการปรับให้เหมาะสมเพื่อลดพื้นที่นิ่งและการกักเก็บวัสดุโดยไม่จำเป็นรอบๆ กิ่งก้านวาล์ว เมื่อเทียบกับ โครงสร้างวาล์วแบบเดิมมีโครงสร้างรูปตัว U ช่วยให้การเคลื่อนที่ของตัวกลางราบรื่นและมีประสิทธิภาพมากขึ้น ระบายน้ำได้เองหลังการประมวลผล

จำนวนจุดเชื่อมต่อภายในที่ลดลงยังช่วยให้การทำความสะอาดง่ายขึ้นและลดความเสี่ยงของสารตกค้างอีกด้วย ยังคงอยู่ในสายการผลิต ทำให้วาล์วมีคุณค่าอย่างยิ่งสำหรับการใช้งานที่ต้องใช้งานบ่อยครั้ง การเปลี่ยนแปลงผลิตภัณฑ์และข้อกำหนดด้านสุขอนามัยที่เข้มงวด

เทคโนโลยีการแยกไดอะแฟรมที่ถูกสุขลักษณะ

ไดอะแฟรมที่ยืดหยุ่นทำหน้าที่เป็นทั้งส่วนประกอบการปิดผนึกและอุปสรรคระหว่างตัวกลางในกระบวนการและการทำงาน กลไก ในระหว่างการทำงาน ของเหลวในกระบวนการยังคงถูกแยกออกจากก้านวาล์วและส่วนประกอบของแอคชูเอเตอร์ ลดความเสี่ยงในการปนเปื้อนและขจัดปัญหาการรั่วไหลภายนอกที่เกี่ยวข้องกับการบรรจุแบบดั้งเดิม โครงสร้าง

การกำหนดค่านี้ให้การแยกสื่อที่เชื่อถือได้ ในขณะเดียวกันก็ทำให้การบำรุงรักษาง่ายขึ้น ทำให้เหมาะสำหรับ ของเหลวทางเภสัชกรรม น้ำบริสุทธิ์ สารชีวภาพ และของเหลวในกระบวนการที่มีความบริสุทธิ์สูงอื่นๆ

การออกแบบขาตายต่ำสำหรับการประมวลผลแบบปลอดเชื้อ

รูปทรงภายในของวาล์วได้รับการออกแบบมาเพื่อลดพื้นที่ที่ของเหลวหรือผลิตภัณฑ์ตกค้างจะหลงเหลืออยู่ การผลิต เส้นทางการไหลที่ราบรื่นยิ่งขึ้นช่วยเพิ่มการระบายน้ำและช่วยลดโอกาสการเติบโตของจุลินทรีย์หรือ การปนเปื้อนข้ามระหว่างชุดการผลิต

สำหรับผู้ผลิตยาและเทคโนโลยีชีวภาพ การกำหนดค่าที่มีจุดตายต่ำนี้ช่วยให้การตรวจสอบการทำความสะอาดทำได้ง่ายขึ้น และสนับสนุนประสิทธิภาพด้านสุขอนามัยที่สม่ำเสมอในระหว่างรอบ CIP และ SIP ซ้ำ

การปิดผนึกไดอะแฟรมที่เชื่อถือได้

เมื่อวาล์วปิด ไดอะแฟรมจะถูกกดแนบกับบ่าวาล์วเพื่อสร้างสิ่งกีดขวางที่ปลอดภัยตลอดการไหล เส้นทาง องค์ประกอบการปิดผนึกที่ยืดหยุ่นให้ประสิทธิภาพการปิดเครื่องที่มั่นคงในขณะที่ยังคงรักษาการแยกระหว่าง ของเหลวในกระบวนการและกลไกการทำงาน

ไดอะแฟรมสามารถเปลี่ยนได้ตามความต้องการในการบำรุงรักษาโดยไม่ต้องเปลี่ยนวาล์วทั้งหมด การประกอบช่วยลดระยะเวลาการบริการและค่าบำรุงรักษาในระยะยาว

โครงสร้างสแตนเลสสุขาภิบาล

วาล์วไดอะแฟรมรูปตัว U AVM มีจำหน่ายในรูปแบบสเตนเลส SUS304, SUS304L, SUS316 และ SUS316L สำหรับ การใช้งานที่ต้องการความต้านทานการกัดกร่อนที่สูงขึ้นและความบริสุทธิ์ของผลิตภัณฑ์ SS316L เหมาะสำหรับการสัมผัสกับผลิตภัณฑ์ ส่วนประกอบ

พื้นผิวที่สัมผัสกับผลิตภัณฑ์สามารถขัดด้วยเครื่องจักรหรือขัดเงาด้วยไฟฟ้าได้ถึง Ra <0.4 μm เพื่อให้ได้พื้นผิวที่เรียบ ที่ลดการเกาะติดของสารตกค้างและสนับสนุนข้อกำหนดการผลิตที่ถูกสุขลักษณะ

หลักการทำงาน

AVM Sanitary U-Shaped Diaphragm Valve controls the process flow through vertical movement of a flexible diaphragm. When the actuator lifts the valve stem, the diaphragm moves away from the valve seat and opens the U-shaped flow channel, allowing the process medium to pass through the valve.

เมื่อก้านวาล์วเคลื่อนลง ไดอะแฟรมจะถูกกดเข้ากับบ่าวาล์วที่กลึงอย่างแม่นยำ และปิด flow passage. เนื่องจากไดอะแฟรมแยกของเหลวในกระบวนการออกจากกลไกการทำงานอย่างวาล์วอย่างสมบูรณ์ รักษาเส้นทางกระบวนการที่สะอาดพร้อมทั้งลดความเสี่ยงของการรั่วไหลของลำต้นและการปนเปื้อนของตัวกลาง

โครงสร้างรูปตัว U ในตัวช่วยปรับปรุงการระบายน้ำให้ดียิ่งขึ้นโดยการนำสื่อที่ตกค้างไปยังทางออกแทน ปล่อยให้มันคงอยู่ในพื้นที่นิ่ง

การใช้งานและอุตสาหกรรม

การผลิตยา

วาล์วไดอะแฟรมรูปตัว U AVM เหมาะสำหรับการวางท่อในกระบวนการผลิตยา ระบบน้ำบริสุทธิ์ ระบบ WFI การถ่ายโอนของเหลวปลอดเชื้อ การประมวลผล API และการใช้งานอื่นๆ ที่มีการกระจายการไหลที่ถูกสุขลักษณะและเชื่อถือได้ จำเป็นต้องมีการแยก

เทคโนโลยีชีวภาพและการแปรรูปแบบปลอดเชื้อ

วาล์วสามารถรวมเข้ากับเครื่องปฏิกรณ์ชีวภาพ, ระบบการหมัก, อุปกรณ์เพาะเลี้ยงเซลล์, สายการผลิตปลอดเชื้อ, และระบบเทคโนโลยีชีวภาพอื่นๆ ที่ขาตายน้อยและการทำความสะอาด CIP/SIP ที่มีประสิทธิภาพเป็นสิ่งสำคัญ

การแปรรูปอาหาร ผลิตภัณฑ์นม และเครื่องดื่ม

ทางเดินสุขาภิบาลทำให้วาล์วเหมาะสำหรับผลิตภัณฑ์นม เครื่องดื่ม ส่วนผสมอาหารเหลว การต้มเบียร์ ระบบและการใช้งานการประมวลผลที่ถูกสุขลักษณะอื่น ๆ ที่ต้องการการทำความสะอาดและการระบายน้ำที่เชื่อถือได้

การแปรรูปสารเคมีและเครื่องสำอางที่มีความบริสุทธิ์สูง

วาล์วไดอะแฟรมรูปตัว U AVM ยังสามารถใช้กับสารเคมีที่มีความบริสุทธิ์สูง ส่วนผสมเครื่องสำอาง ของเหลวชนิดพิเศษ และ สื่อกระบวนการอื่น ๆ ที่มีความสำคัญต่อความต้านทานการกัดกร่อน การทำความสะอาด และการปกป้องผลิตภัณฑ์

ข้อมูลจำเพาะทางเทคนิค

กรณีการสมัครของลูกค้า

โรงงานแปรรูปยาแห่งหนึ่งใช้วาล์วไดอะแฟรมรูปตัวยูสุขาภิบาล AVM ในการกระจายของเหลวปลอดเชื้อ ระบบที่การเชื่อมต่อวาล์วแบบเดิมทำให้เกิดของเหลวตกค้างอยู่บริเวณส่วนสาขาหลังจากนั้น ทำความสะอาด โครงสร้างวาล์วรูปตัวยูช่วยให้เส้นทางระบายน้ำราบรื่นยิ่งขึ้นและลดการเก็บรักษาผลิตภัณฑ์ระหว่างนั้น วงจร CIP ช่วยให้ลูกค้าปรับปรุงความสม่ำเสมอในการทำความสะอาดและลดความซับซ้อนในการบำรุงรักษาตามปกติ

เหตุใดจึงเลือกวาล์วไดอะแฟรมรูปตัวยูสุขาภิบาล AVM

วาล์วไดอะแฟรมรูปตัวยูสุขาภิบาล AVM ได้รับการพัฒนาสำหรับระบบกระบวนการที่มีการระบายน้ำและมีจุดตายต่ำ ประสิทธิภาพมีความสำคัญมากกว่าการควบคุมการไหลของของเหลว ตัวเครื่องเป็นรูปตัว U ในตัว ไดอะแฟรมยืดหยุ่น การแยกส่วน พื้นผิวสัมผัสผลิตภัณฑ์เรียบ และความเข้ากันได้กับ CIP/SIP มอบโซลูชันที่ใช้งานได้จริงสำหรับผู้ผลิต กำลังมองหาท่อกระบวนการสุขาภิบาลที่สะอาด มีประสิทธิภาพมากขึ้น และง่ายต่อการบำรุงรักษา

คำถามที่พบบ่อย

วาล์วไดอะแฟรมรูปตัวยูใช้ทำอะไร?

วาล์วไดอะแฟรมรูปตัว U ใช้สำหรับการควบคุมการไหล การกระจาย และการแยกสารในอุตสาหกรรมยาอย่างถูกสุขลักษณะ เทคโนโลยีชีวภาพ อาหาร เครื่องดื่ม เครื่องสำอาง และระบบแปรรูปที่มีความบริสุทธิ์สูง

ข้อดีของการออกแบบตัวถังรูปตัว U คืออะไร?

ตัวถังรูปตัว U ให้เส้นทางการไหลภายในที่ราบรื่นยิ่งขึ้น ซึ่งปรับปรุงการระบายน้ำและลดขาและผลิตภัณฑ์ที่ตายแล้ว การเก็บรักษา ซึ่งสามารถช่วยลดความเสี่ยงในการปนเปื้อนและปรับปรุงประสิทธิภาพการทำความสะอาด CIP/SIP

วาล์วไดอะแฟรมรูปตัว U AVM เหมาะสำหรับการใช้งานด้านเภสัชกรรมหรือไม่

ใช่. วาล์วได้รับการออกแบบสำหรับสภาพแวดล้อมการประมวลผลที่ถูกสุขลักษณะและสามารถผลิตด้วยวัสดุที่ถูกสุขลักษณะ พื้นผิวสัมผัสผลิตภัณฑ์ขัดเงา และมาตรฐานการเชื่อมต่อที่เหมาะสำหรับการใช้งานทางเภสัชกรรมและปลอดเชื้อ
