ต่างจากวาล์วไดอะแฟรมสองทางมาตรฐานที่ให้การควบคุมเปิด/ปิดอย่างง่ายเท่านั้น การกำหนดค่าแบบสามทางทำได้ ผู้ปฏิบัติงานเพื่อเปลี่ยนทิศทาง รวม หรือเลือกการไหลของกระบวนการระหว่างไปป์ไลน์ต่างๆ ไดอะแฟรมสร้างความสมบูรณ์ สิ่งกีดขวางระหว่างสื่อกระบวนการและกลไกการทำงานช่วยป้องกันการปนเปื้อนและการรั่วไหลจากภายนอกในขณะเดียวกัน รองรับการทำความสะอาด CIP และ SIP ที่เชื่อถือได้

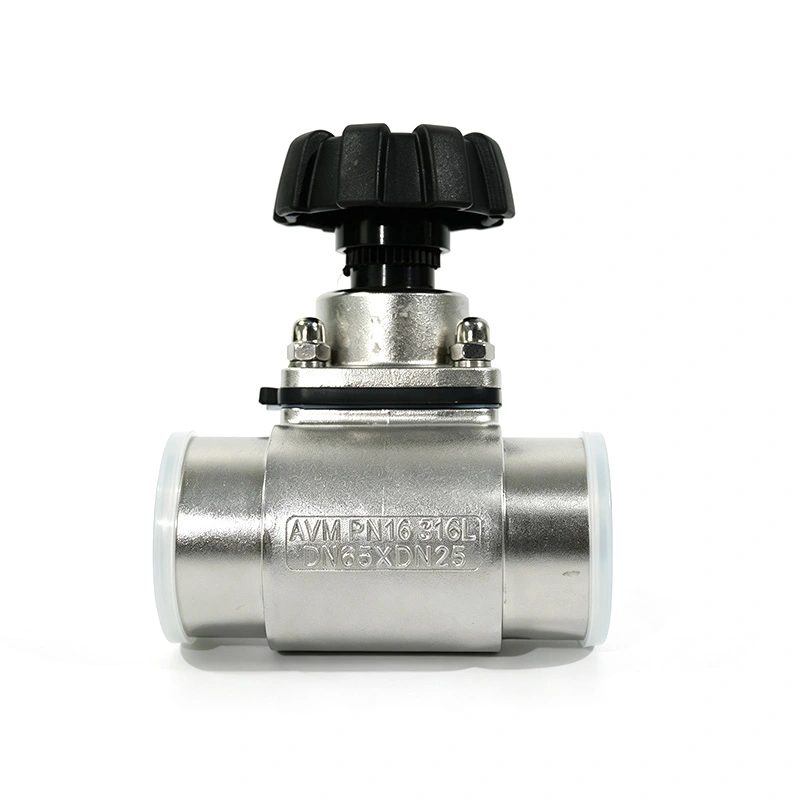

วาล์วไดอะแฟรมสุขาภิบาล 3 ทางผลิตจากสแตนเลส 316L ขัดเรียบด้วยไฟฟ้า พื้นผิวสัมผัสผลิตภัณฑ์และสามารถติดตั้งการควบคุมแบบแมนนวลหรือแบบนิวแมติกเพื่อการควบคุมกระบวนการที่แตกต่างกัน ข้อกำหนด

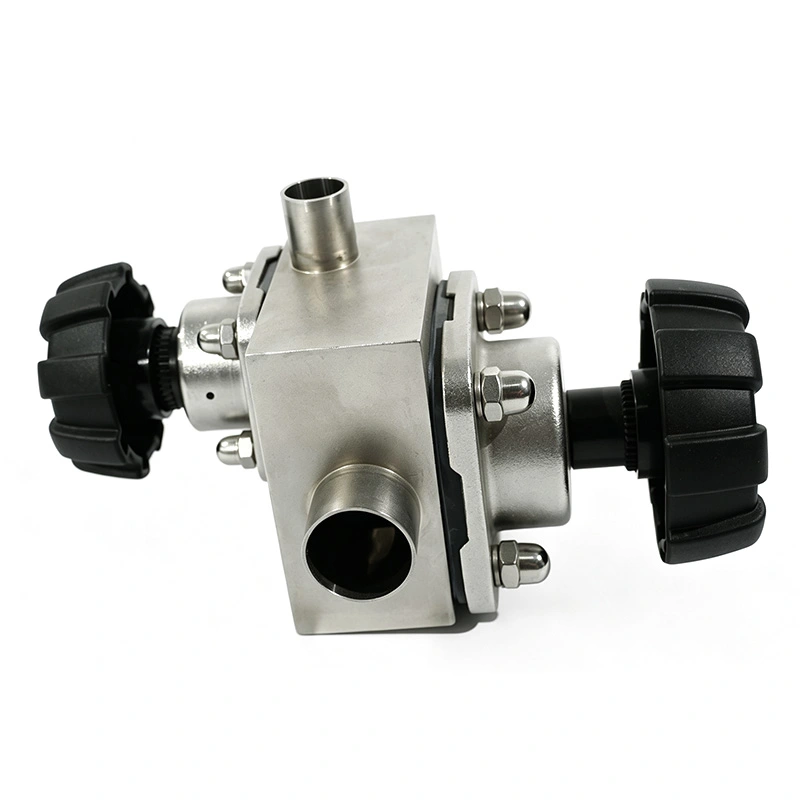

โครงสร้างสามพอร์ตช่วยให้วาล์ว AVM สามารถจัดการเส้นทางกระบวนการหลายเส้นทางจากชุดวาล์วตัวเดียว ขึ้นอยู่กับการกำหนดค่าของร่างกายและตำแหน่งการทำงานที่เลือก วาล์วสามารถควบคุมการไหลของของไหลจากทางเข้าหนึ่งไปยัง ทางออกหรือรวมการไหลจากสายต่างๆ เข้าสู่ทางออกทั่วไป
การกำหนดค่านี้มีประโยชน์อย่างยิ่งเมื่อระบบการผลิตจำเป็นต้องเลือกส่วนผสมและสื่อบ่อยครั้ง การถ่ายโอน การสลับท่อ หรือการเปลี่ยนชุดโดยไม่ต้องติดตั้งวาล์วปิดแยกหลายตัว

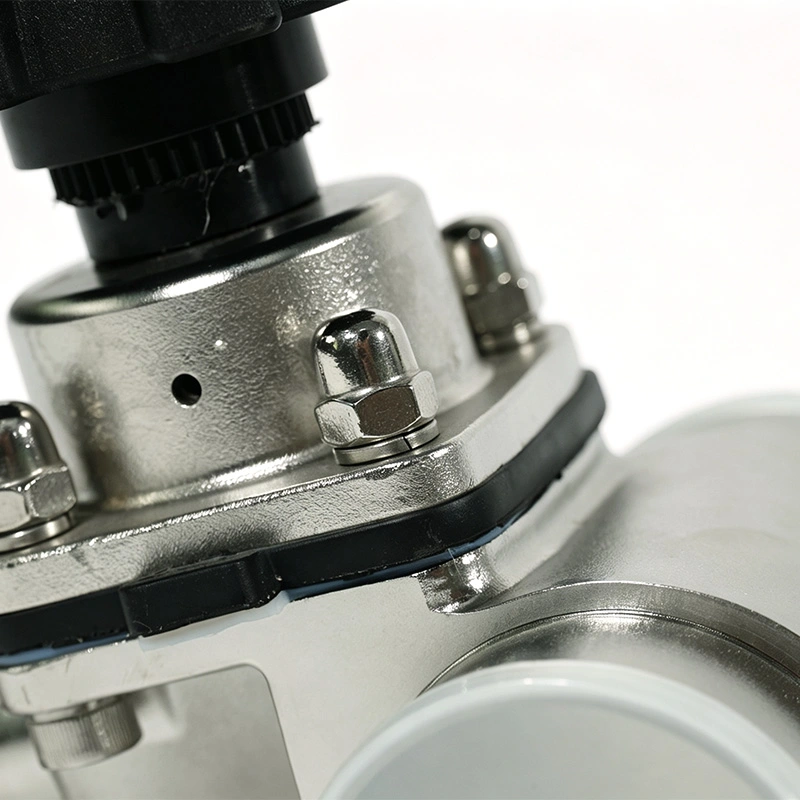

ไดอะแฟรมที่ยืดหยุ่นได้แยกของเหลวในกระบวนการออกจากก้านวาล์วและแอคชูเอเตอร์ ทำให้เกิด สิ่งกีดขวางการปิดผนึกที่ทนต่อการปนเปื้อน การออกแบบนี้ทำให้ไม่จำเป็นต้องบรรจุรอบๆ ก้านแบบเดิมๆ และช่วยป้องกันการรั่วไหลของกระบวนการระหว่างการดำเนินการสลับซ้ำหลายครั้ง
รูปทรงภายในที่เรียบลื่นยังช่วยลดพื้นที่ที่ของเหลวอาจติดอยู่ ช่วยให้ทำความสะอาดได้ง่ายขึ้นและ ปรับปรุงการฟื้นตัวของผลิตภัณฑ์

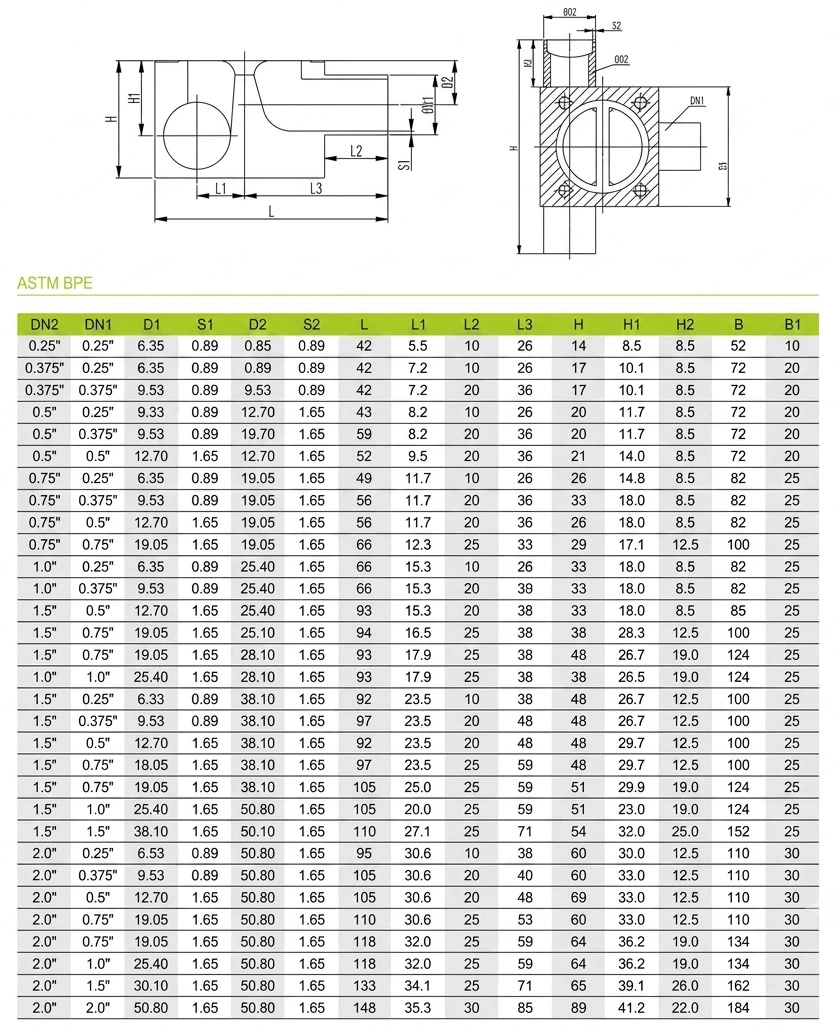

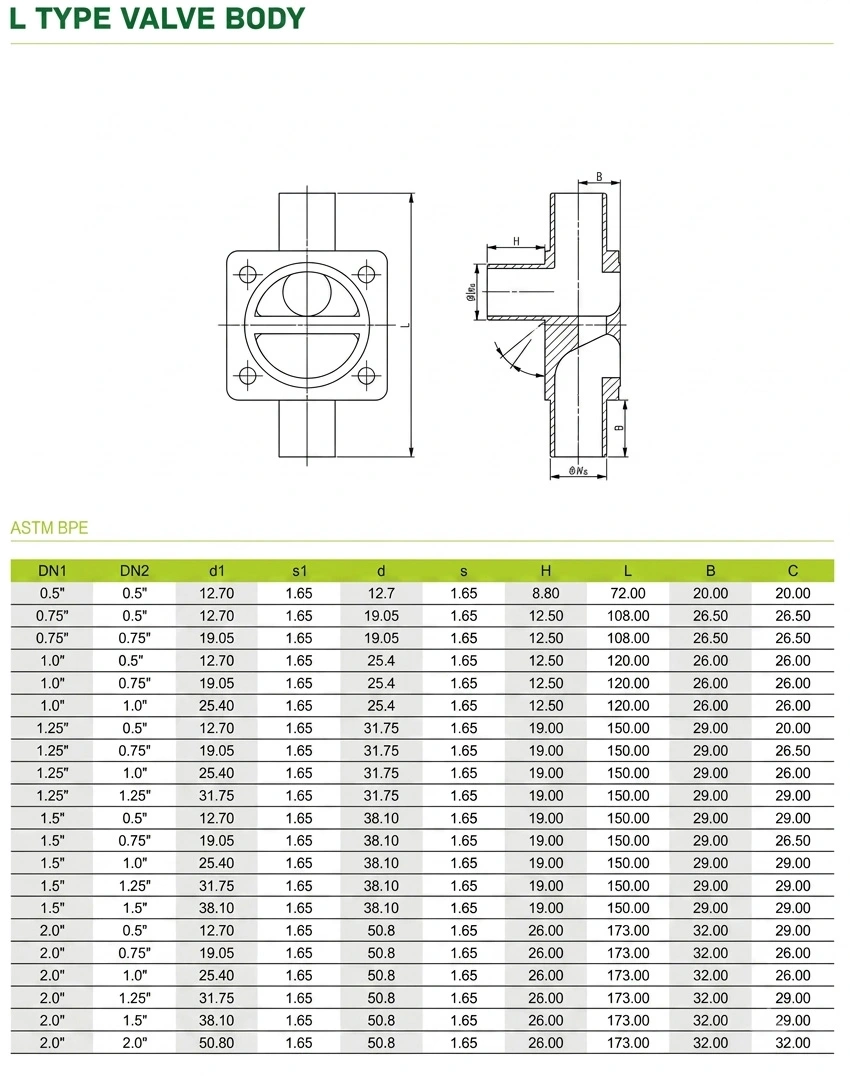

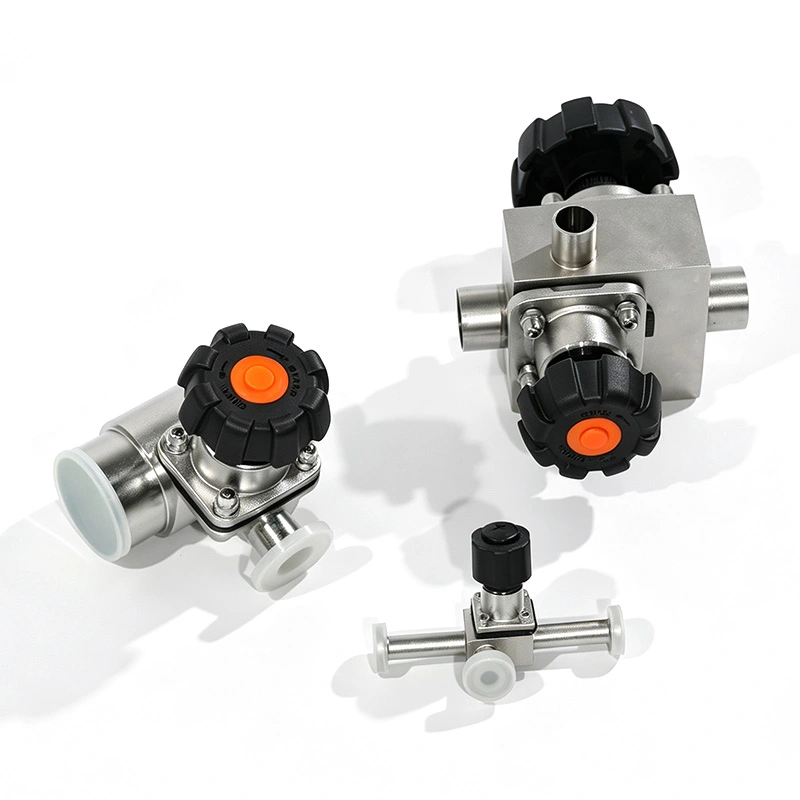

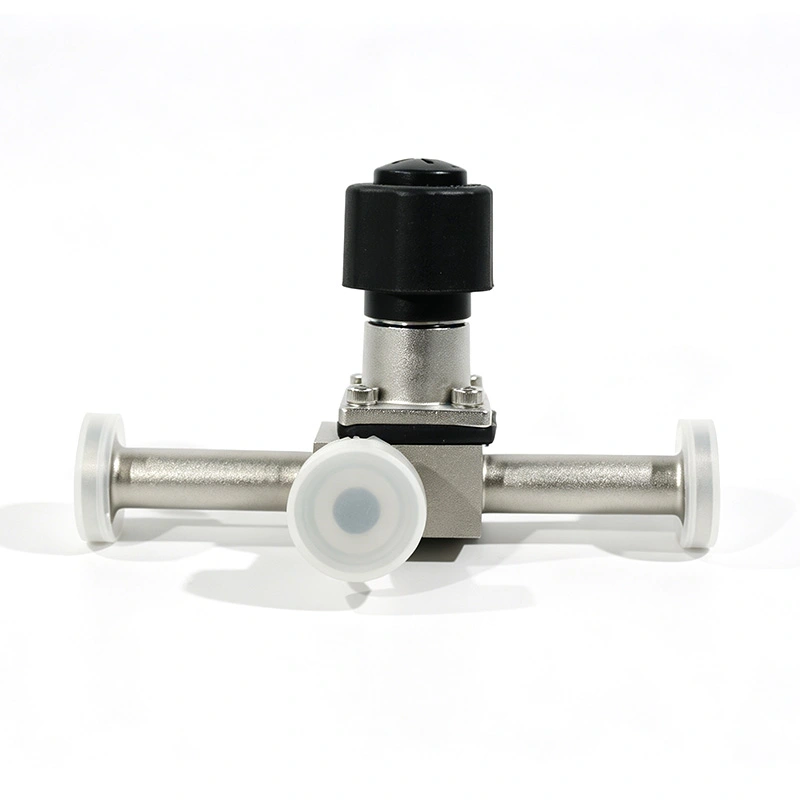

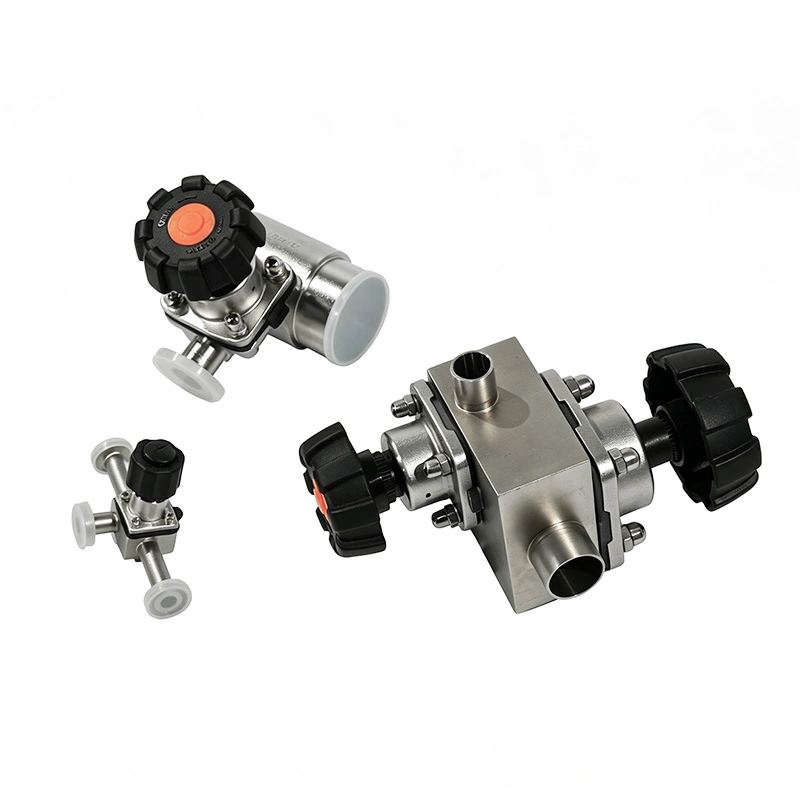

วาล์วไดอะแฟรมสุขาภิบาล 3 ทางของ AVM มีจำหน่ายในรูปแบบตัว T และตัว L เพื่อให้เข้ากับเส้นทางการไหลที่แตกต่างกัน ข้อกำหนด การกำหนดค่า T-body เหมาะสำหรับการกระจายหรือรวมการไหลระหว่างสามที่เชื่อมต่อกัน ไปป์ไลน์ในขณะที่การกำหนดค่า L-body นั้นเหมาะสมกับการใช้งานที่ต้องการการสลับทิศทางระหว่าง สองเส้นทางการไหล
Tri-Clamp สุขาภิบาลหรือการเชื่อมต่อแบบเชื่อมชนทำให้การติดตั้งและบำรุงรักษาทำได้ง่ายขึ้น พื้นผิวสัมผัสผลิตภัณฑ์ได้ ขัดเงาด้วยไฟฟ้าถึง Ra ≤ 0.4 μm ช่วยลดการกักเก็บสารตกค้างและสนับสนุนการผลิตที่ถูกสุขลักษณะ
วาล์วนี้เข้ากันได้กับขั้นตอน CIP และ SIP ทำให้เหมาะสำหรับสายการผลิตที่ต้องทำความสะอาดบ่อยครั้ง และจำเป็นต้องมีการฆ่าเชื้อ

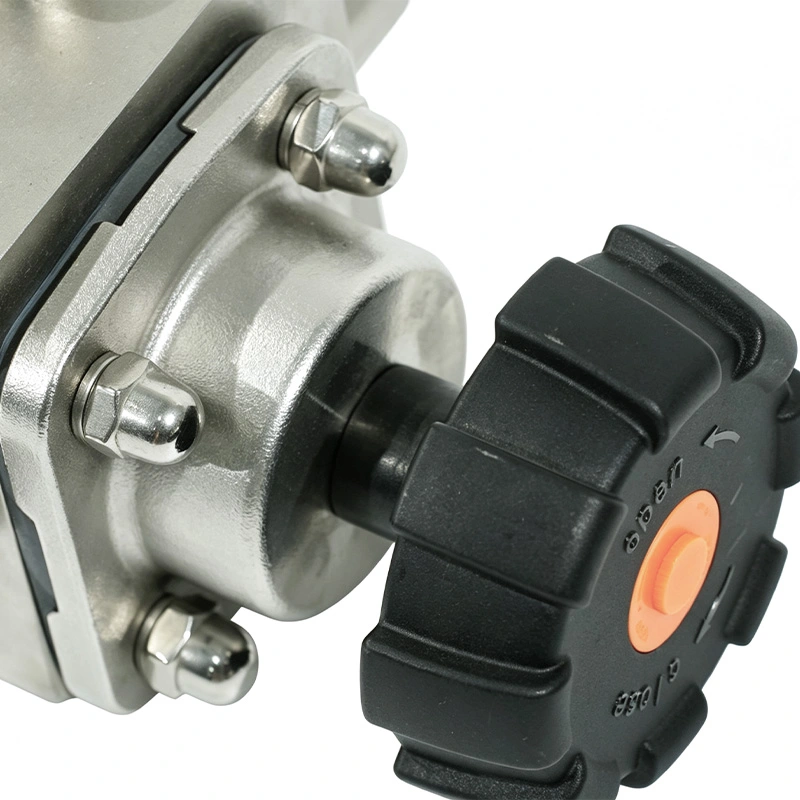

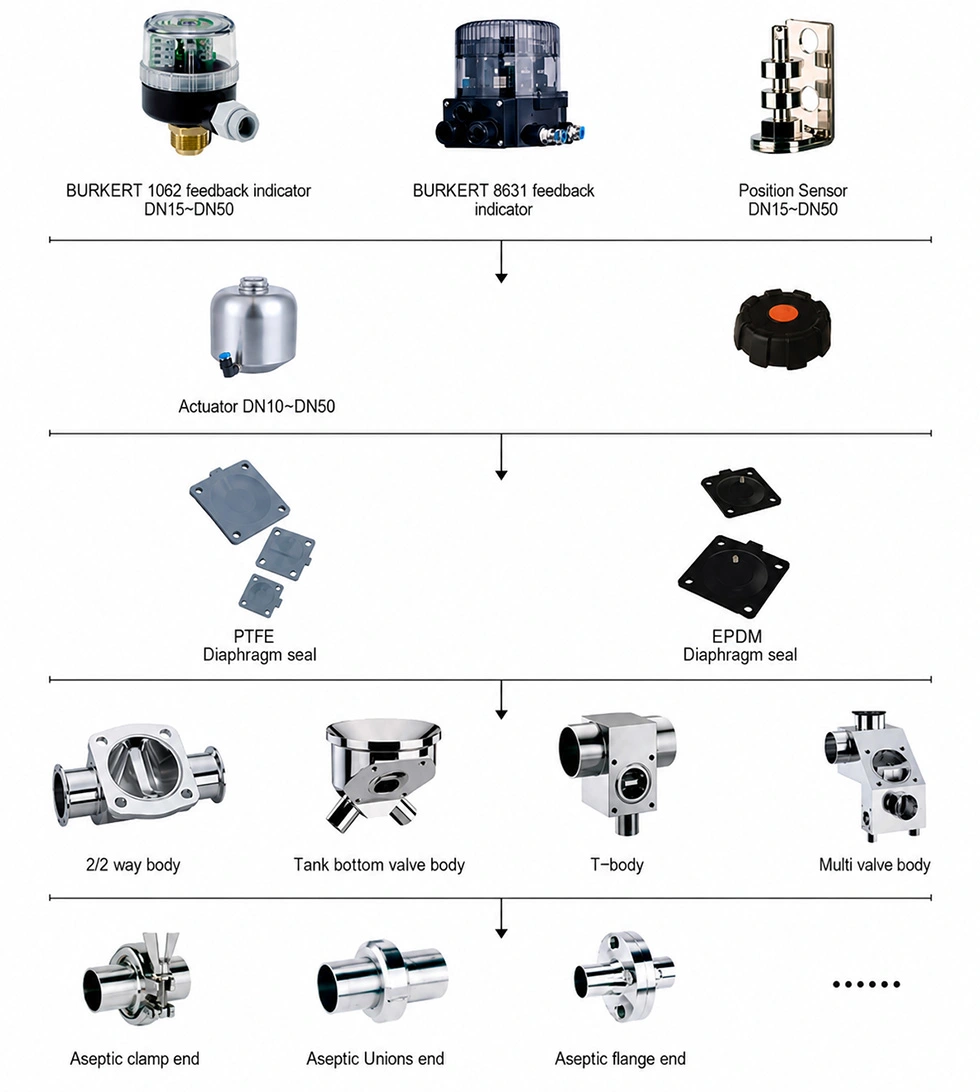

วาล์วสามารถดำเนินการด้วยตนเองสำหรับระบบกระบวนการที่ไม่ซับซ้อนหรือติดตั้งตัวกระตุ้นแบบนิวแมติกสำหรับ การสลับอัตโนมัติ การทำงานแบบนิวแมติกทำให้สามารถใช้งานร่วมกับระบบควบคุมที่ใช้ PLC ทำให้เกิดวาล์ว เหมาะสำหรับการประมวลผลเป็นชุดอัตโนมัติและการกระจายสื่อหลายบรรทัด
วาล์วไดอะแฟรมสุขาภิบาล 3 ทางของ AVM ใช้สำหรับการถ่ายโอนของเหลวทางเภสัชกรรม การประมวลผลเทคโนโลยีชีวภาพ วัคซีน การผลิต การแปรรูปนม การผลิตเครื่องดื่ม การจัดการส่วนผสมอาหาร และระบบของเหลวปลอดเชื้ออื่นๆ ในกรณีที่ต้องมีการกระจายการไหลที่ถูกสุขลักษณะและการแยกส่วนที่เชื่อถือได้
| พารามิเตอร์ | ข้อมูลจำเพาะ |
| ประเภทวาล์ว | วาล์วไดอะแฟรมสุขาภิบาล 3 ทาง |
| การกำหนดค่าของร่างกาย | ตัว T / ตัว L |
| ขนาดที่มีจำหน่าย | DN10–DN50 (1/2"–2") |
| แรงดันใช้งานสูงสุด | 0.6 MPa (6 บาร์) |
| วัสดุตัวเครื่อง | สแตนเลส SS316L |
| วัสดุไดอะแฟรม | EPDM, ซิลิโคน, FKM, EPDM + PTFE คอมโพสิต |
| การปฏิบัติตามไดอะแฟรม | อีลาสโตเมอร์ที่สอดคล้องกับ FDA 21 CFR 177.2600; มีตัวเลือก 3-A |
| ประเภทการเชื่อมต่อ | ไตรแคลมป์ เชื่อมชน |
| มาตรฐานการเชื่อมต่อ | ดิน, SMS, ISO, 3-A, BS |
| อุณหภูมิในการทำงาน | -20°ซ ถึง +150°ซ |
| การกระตุ้น | คู่มือ / นิวเมติก |
| การทำความสะอาด | รองรับ CIP / SIP |
| พื้นผิวเสร็จสิ้น | การขัดเงาด้วยไฟฟ้าภายในและภายนอก Ra ≤ 0.4 μm |
สายการผลิตชีวเภสัชภัณฑ์ต้องใช้ชุดวาล์วที่ถูกสุขลักษณะเพียงชุดเดียวเพื่อสลับการจ่ายสารอาหารระหว่างหลายวาล์ว เรือเตรียม วาล์วไดอะแฟรม 3 ทางสุขาภิบาล AVM ช่วยให้ผู้ปฏิบัติงานสามารถเลือกแหล่งสื่อต่างๆ ได้ ในขณะที่ยังคงรักษาเส้นทางกระบวนการที่ปิดและถูกสุขลักษณะ โครงแบบ T-body ลดจำนวนบุคคลลง ต้องใช้วาล์วและทำให้การทำความสะอาดท่อง่ายขึ้นในระหว่างการเปลี่ยนชุด
ใช้เพื่อเปลี่ยนเส้นทาง ผสม หรือเปลี่ยนของเหลวในกระบวนการที่ถูกสุขลักษณะระหว่างท่อที่เชื่อมต่อกันสามท่อ
ตัว T เหมาะกับการกระจายแบบสามทางหรือการไหลแบบรวม ในขณะที่ตัว L โดยทั่วไปจะใช้สำหรับการกำหนดทิศทาง สลับระหว่างสองเส้นทางการไหล
ใช่. วาล์ว AVM ได้รับการออกแบบมาเพื่อการใช้งานที่ถูกสุขลักษณะและปลอดเชื้อ และรองรับการประมวลผลแบบ GMP, CIP และ ข้อกำหนดการทำความสะอาด SIP
