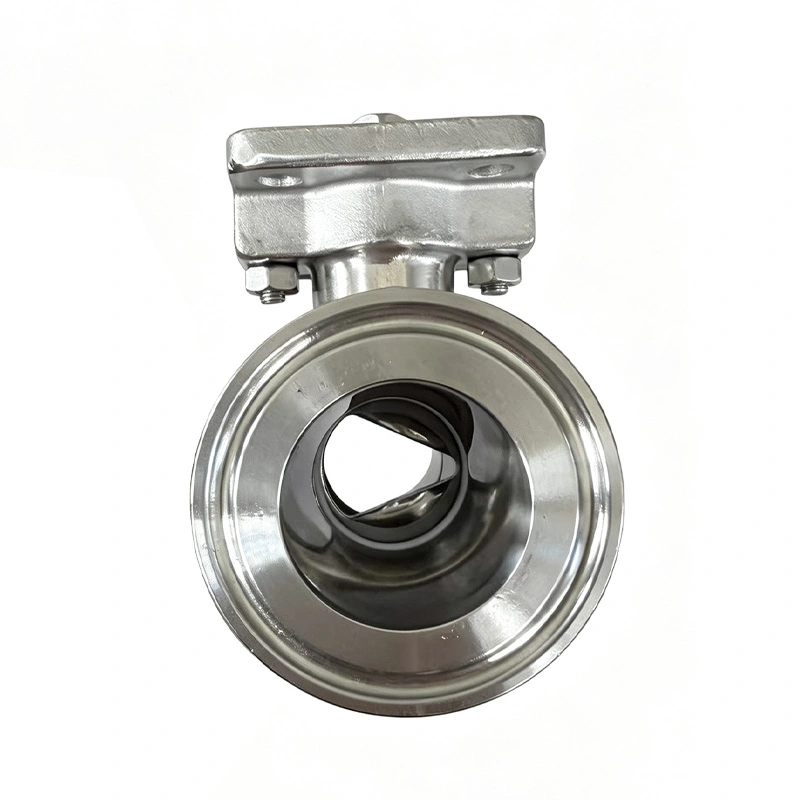

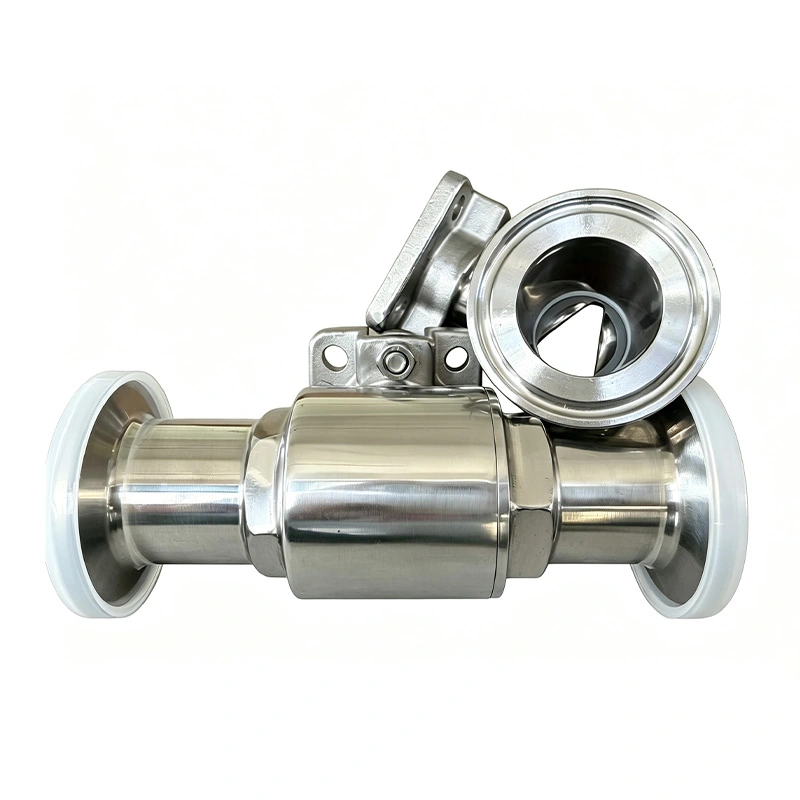

คู่มือสุขาภิบาล 30° 45° 60° บอลวาล์ว V-Port

แตกต่างจากบอลวาล์วแบบเต็มพอร์ตทั่วไป ซึ่งส่วนใหญ่ใช้สำหรับการแยกเปิด/ปิด การกำหนดค่าพอร์ต V คือ มีไว้สำหรับการควบคุมการไหลแบบแมนนวลและการปรับกระบวนการ AVM มีคู่มือสุขาภิบาล 30° 45° 60° V-Port Ball วาล์วช่วยให้ผู้ซื้อสามารถเลือกการเปิดลูกบอลตามความไวในการควบคุมและความสามารถในการไหลที่ต้องการ

ผลิตจากสแตนเลส SS304 หรือ SS316L วาล์วมีพื้นผิวเปียกขัดเงาและถูกสุขลักษณะ ตัวเลือกการเชื่อมต่อ เหมาะสำหรับยา เทคโนโลยีชีวภาพ อาหารและเครื่องดื่ม ผลิตภัณฑ์นม เครื่องสำอาง และสินค้าละเอียด ระบบการประมวลผลทางเคมีที่ควบคุมการไหลและโครงสร้างที่ถูกสุขลักษณะมีความสำคัญ

เรขาคณิต V-Port กำหนดการควบคุมการไหล

1. 30° V-Port สำหรับการปรับการไหลต่ำที่แม่นยำ

พอร์ต V 30° ให้ช่องเปิดการไหลเริ่มแรกน้อยลง ช่วยให้ผู้ปฏิบัติงานควบคุมได้ละเอียดยิ่งขึ้นที่อัตราการไหลต่ำลง

เหมาะเมื่อการปรับการไหลแบบค่อยเป็นค่อยไปมีความสำคัญมากกว่าความสามารถในการไหลสูงสุด เช่น การจ่ายส่วนผสม การเตรียมบัฟเฟอร์ และการฉีดสารเคมี

2. 45° V-Port สำหรับการควบคุมแบบสมดุล

พอร์ต V 45° เป็นจุดกึ่งกลางระหว่างความไวในการควบคุมและความสามารถในการไหล

สามารถเลือกได้สำหรับการควบคุมกระบวนการทั่วไปที่ระบบต้องการการปรับที่แม่นยำอย่างสมเหตุสมผลทั่วทั้ง ช่วงการทำงานที่กว้างขึ้นโดยไม่ต้องให้ความสำคัญกับการควบคุมการไหลต่ำมากหรือปริมาณงานสูงสุด

3. 60° V-Port สำหรับความสามารถในการไหลที่สูงขึ้น

ช่องเปิดที่ใหญ่ขึ้น 60° ช่วยให้มีพื้นที่การไหลมากขึ้นและความสามารถในการไหลมีศักยภาพสูงขึ้น

เหมาะสมกับการใช้งานต่างๆ เช่น การระบายถัง กระบวนการถ่ายโอนของเหลว สายสาธารณูปโภค และระบบอื่นๆ โดยที่การไหลที่สูงกว่าเป็นสิ่งสำคัญ

วิธีการเลือกมุม V-Port

1. เมื่อความแม่นยำของการไหลต่ำเป็นสิ่งสำคัญ

เลือกพอร์ต 30° V เมื่อกระบวนการต้องมีการปรับทีละน้อยและการควบคุมที่แม่นยำที่อัตราการไหลค่อนข้างต่ำ

การใช้งานทั่วไป ได้แก่ การจ่ายส่วนผสมทางเภสัชกรรม ระบบห้องปฏิบัติการ การเตรียมบัฟเฟอร์ และ CIP การจ่ายสารเคมี

2. เมื่อการควบคุมและความสามารถต้องมีความสมดุล

เลือกพอร์ต 45° V สำหรับการควบคุมกระบวนการด้านสุขอนามัยทั่วไปที่มีทั้งประสิทธิภาพการควบคุมและความสามารถในการไหล สำคัญ

การกำหนดค่านี้สามารถใช้ได้กับอาหารและเครื่องดื่ม เทคโนโลยีชีวภาพ เภสัชกรรม และสารเคมีที่เข้ากันได้ กระบวนการ

3. เมื่อการไหลที่สูงขึ้นมีความสำคัญมากกว่า

เลือกพอร์ต 60° V เมื่อกระบวนการต้องการช่องทางการไหลที่มากขึ้นและความสามารถในการไหลที่สูงขึ้น

การใช้งานทั่วไป ได้แก่ การควบคุมทางออกของถัง ท่อส่ง บริการสาธารณูปโภค และของเหลวในกระบวนการผลิต การกระจายสินค้า

ลักษณะการไหลของตัวเลือก V-Port ต่างๆ

ลักษณะการไหลจริงและค่า Cv ขึ้นอยู่กับขนาดวาล์ว ความแตกต่างของแรงดัน คุณสมบัติปานกลาง และ การกำหนดค่าวาล์วที่สมบูรณ์ ผู้ซื้อจึงควรเลือกมุม V-port ร่วมกับอัตราการไหลที่ต้องการ และสภาพการใช้งานมากกว่าการเลือกมุมเพียงอย่างเดียว

การดำเนินการด้วยตนเองสำหรับการปรับกระบวนการโดยตรง

1. การควบคุมการจัดการโดยตรง

มือจับแบบแมนนวลช่วยให้ผู้ปฏิบัติงานสามารถปรับการเปิดวาล์วได้โดยตรงตามการไหลของกระบวนการที่ต้องการ

นี่เป็นวิธีแก้ปัญหาง่ายๆ สำหรับสายการผลิตที่ไม่จำเป็นต้องมีการปรับอัตโนมัติที่ควบคุมโดย PLC

2. ตำแหน่งการเปิดที่ปรับได้

แตกต่างจากบอลวาล์วเปิด/ปิดทั่วไป บอลวาล์วสุขาภิบาล 30° 45° 60° V-Port สามารถวางตำแหน่งระหว่าง สถานะปิดสนิทและเปิดเต็มที่เพื่อควบคุมการไหล

ผู้ปฏิบัติงานสามารถเลือกช่องเปิดตรงกลางได้ตามความต้องการของกระบวนการ

3. ความซับซ้อนในการดำเนินงานต่ำ

โครงสร้างลูกบอลควอเตอร์เทิร์นให้กลไกการทำงานที่ตรงไปตรงมาโดยไม่มีการควบคุมที่ซับซ้อน ส่วนประกอบทำให้เหมาะสำหรับอุปกรณ์กระบวนการควบคุมด้วยตนเอง

การก่อสร้างที่ถูกสุขลักษณะสำหรับสื่อกระบวนการ

1. วัสดุสัมผัสผลิตภัณฑ์ SS316L

AVM มีการกำหนดค่า SS304 และ SS316L สามารถเลือก SS316L สำหรับการใช้งานที่ต้องการสัมผัสกับผลิตภัณฑ์ได้ จำเป็นต้องมีการปรับปรุงความต้านทานการกัดกร่อน

2. พื้นผิวเรียบเปียก

ผิวสำเร็จมาตรฐานคือ Ra ≤0.8 μm พร้อมตัวเลือกผิวสำเร็จ Ra ≤0.4 μm สำหรับการใช้งานที่ต้องการความเรียบเนียนมากขึ้น พื้นผิวภายใน

พื้นผิวที่เรียบขึ้นสามารถช่วยลดการยึดเกาะของผลิตภัณฑ์และอำนวยความสะดวกในการทำความสะอาด

3. ลดการเก็บรักษาผลิตภัณฑ์

โครงสร้างภายในด้านสุขอนามัยได้รับการออกแบบมาเพื่อลดพื้นที่ที่ไม่จำเป็นซึ่งสารตกค้างในกระบวนการอาจสะสมได้

สิ่งนี้เกี่ยวข้องอย่างยิ่งกับการใช้งานที่เกี่ยวข้องกับการเปลี่ยนแปลงผลิตภัณฑ์บ่อยครั้งหรือขั้นตอนการทำความสะอาดที่เข้มงวด

4. การก่อสร้างที่เข้ากันได้กับ CIP

คู่มือสุขาภิบาล 30° 45° 60° บอลวาล์ว V-Port สามารถรวมเข้ากับระบบ CIP ที่เหมาะสมได้ ช่วยให้กระบวนการ สายที่ต้องทำความสะอาดโดยไม่ต้องถอดวาล์วเป็นประจำ

สำหรับการใช้งาน SIP ที่นั่งที่เลือกและวัสดุปิดผนึกควรได้รับการตรวจสอบเทียบกับการฆ่าเชื้อจริง อุณหภูมิและระยะเวลา

การเลือกวัสดุเบาะนั่ง

1. ที่นั่ง PTFE

PTFE เหมาะสำหรับการใช้งานในกระบวนการสุขอนามัยหลายประเภทที่ต้องการความทนทานต่อสารเคมีและการปิดผนึกที่เชื่อถือได้ ประสิทธิภาพการทำงาน

2. เบาะ RPTFE

สามารถเลือก RPTFE ได้เมื่อต้องการคุณลักษณะทางกลที่ได้รับการปรับปรุงเมื่อเปรียบเทียบกับ PTFE มาตรฐาน โดยขึ้นอยู่กับ ความเข้ากันได้ของกระบวนการ

3. ตัวเลือก PEEK

PEEK มีจำหน่ายเป็นวัสดุที่นั่งเสริมสำหรับการใช้งานที่ต้องการกลไกและอุณหภูมิสูงขึ้น ประสิทธิภาพการทำงาน ควรยืนยันสภาพการทำงานจริงก่อนเลือก

ตัวเลือกการเชื่อมต่อ

1. ไตรแคลมป์

การเชื่อมต่อ Tri-Clamp ช่วยให้ติดตั้งและถอดได้สะดวก และมักใช้ในระบบการประมวลผลสุขาภิบาล

2. การเชื่อมชน

การเชื่อมต่อแบบเชื่อมชนทำให้การเชื่อมต่อแบบถาวรเหมาะสำหรับระบบท่อที่ถูกสุขลักษณะซึ่งมีข้อต่อแบบถอดได้ จำเป็นต้องย่อให้เล็กสุด

3. SMS, DIN, RJT และ IDF

มาตรฐานการเชื่อมต่อด้านสุขอนามัยเหล่านี้ช่วยให้วาล์วสามารถจับคู่กับท่อกระบวนการระหว่างประเทศที่แตกต่างกันได้ การกำหนดค่า

4. ข้อกำหนดการเชื่อมต่อแบบกำหนดเอง

ผู้ซื้อควรระบุท่อมาตรฐาน ขนาด และขนาดการเชื่อมต่อที่มีอยู่เมื่อเปลี่ยนวาล์วที่มีอยู่ หลีกเลี่ยงความไม่ลงรอยกันในการติดตั้ง

ข้อมูลจำเพาะทางเทคนิค

การใช้งานตามความต้องการของกระบวนการ

1. การแปรรูปยา

การกำหนดค่าพอร์ต V 30° และ 45° สามารถใช้กับกระบวนการทางเภสัชกรรมที่เข้ากันได้ซึ่งต้องมีการควบคุม การเติมหรือการปรับของเหลวในกระบวนการ

การใช้งานทั่วไป ได้แก่ การจ่ายส่วนผสม การเตรียมบัฟเฟอร์ และการควบคุมกระบวนการและของเหลว

2. เทคโนโลยีชีวภาพ

สามารถใช้วาล์วในอุปกรณ์การประมวลผลทางชีวภาพที่เข้ากันได้ ซึ่งจำเป็นต้องมีการปรับการไหลแบบแมนนวลสำหรับกระบวนการ ของเหลวและระบบรองรับ

3. อาหารและเครื่องดื่ม

พอร์ต V 45° เหมาะสำหรับการปรับการไหลทั่วไปในการแปรรูปอาหารและเครื่องดื่ม โดยเฉพาะในกรณีที่ผู้ปฏิบัติงาน จำเป็นต้องควบคุมการถ่ายโอนผลิตภัณฑ์ด้วยตนเอง

4. การแปรรูปผลิตภัณฑ์นม

โครงสร้างที่ถูกสุขลักษณะและพื้นผิวภายในขัดเงาทำให้วาล์วเหมาะสำหรับการแปรรูปนมที่เข้ากันได้ ระบบที่ต้องการการควบคุมการไหลของผลิตภัณฑ์

5. การผลิตเครื่องสำอาง

วาล์วนี้สามารถใช้เพื่อควบคุมการถ่ายเทของเหลวเครื่องสำอางที่เข้ากันได้ เช่น ครีม โลชั่น และของเหลว ส่วนผสม

6. การแปรรูปทางเคมีที่ดี

สำหรับการใช้งานทางเคมีชนิดละเอียดที่เข้ากันได้ ควรเลือกตัววาล์วและวัสดุบ่าวาล์วที่เหมาะสม ถึงตัวกลางทางเคมีและอุณหภูมิในการทำงาน

สิ่งที่ผู้ซื้อควรยืนยันก่อนสั่งซื้อ

1. อัตราการไหลที่ต้องการ

อัตราการไหลที่ต้องการเป็นหนึ่งในปัจจัยที่สำคัญที่สุดในการเลือกมุมพอร์ต V การไหลที่ต้องการสูงขึ้น ความจุอาจสนับสนุนการกำหนดค่า 60° ในขณะที่การควบคุมการไหลต่ำอาจสนับสนุน 30°

2. ความไวในการควบคุมที่จำเป็น

หากการเปลี่ยนแปลงตำแหน่งแฮนด์เล็กน้อยจำเป็นต้องทำให้เกิดการเปลี่ยนแปลงการไหลแบบค่อยเป็นค่อยไป มุม V-port ที่เล็กลงก็อาจจะมากกว่านั้น เหมาะสม

3. ประมวลผลสื่อ

จัดเตรียมสื่อกระบวนการที่แน่นอนเพื่อให้สามารถประเมินความเข้ากันได้ของเกรดสเตนเลสสตีลและวัสดุที่นั่งได้

4. ความแตกต่างของแรงดัน

ความแตกต่างของแรงดันทั่วทั้งวาล์วส่งผลโดยตรงต่อพฤติกรรมการไหลจริง และควรพิจารณาเมื่อใด กำหนดขนาดวาล์วที่ต้องการและการกำหนดค่าพอร์ต V

5. ข้อกำหนดในการทำความสะอาด

ยืนยัน CIP ที่จำเป็นและเงื่อนไขการทำความสะอาดก่อนที่จะเลือกวัสดุเบาะนั่ง โดยเฉพาะอย่างยิ่งในกรณีที่มีความรุนแรง เกี่ยวข้องกับสารเคมีทำความสะอาดหรืออุณหภูมิสูงขึ้น

6. มาตรฐานการเชื่อมต่อ

ยืนยันว่าสายการผลิตใช้การเชื่อมต่อ Tri-Clamp, Butt Weld, SMS, DIN, RJT หรือ IDF ก่อนสั่งซื้อ

30°, 45° หรือ 60°: คุณควรเลือกอันไหน

1. เลือก 30° V-Port

เลือก 30° เมื่อข้อกำหนดหลักคือการควบคุมการไหลต่ำที่แม่นยำ การจ่ายสาร หรือการปรับกระบวนการแบบค่อยเป็นค่อยไป

2. เลือก 45° V-Port

เลือก 45° เมื่อการใช้งานต้องการความสมดุลในทางปฏิบัติระหว่างการควบคุมการไหลและความสามารถในการไหล

3. เลือก 60° V-Port

เลือก 60° เมื่อความสามารถในการไหลที่สูงกว่ามีความสำคัญมากกว่าความไวของการไหลต่ำสูงสุด

สำหรับการใช้งานด้านเภสัชกรรมและเทคโนโลยีชีวภาพ โดยทั่วไปการกำหนดค่าที่ 30° และ 45° จะเหมาะสมกว่าเมื่อ จำเป็นต้องมีกฎระเบียบที่แม่นยำ สำหรับการใช้งานการถ่ายโอนที่มีการไหลสูงขึ้น การกำหนดค่า 60° จะทำให้มีขนาดใหญ่ขึ้น การเปิดการไหล

คำถามที่พบบ่อย

1. บอลวาล์ว V-port ใช้ทำอะไร?

บอลวาล์วพอร์ต V ใช้เพื่อควบคุมการไหลของกระบวนการโดยการวางตำแหน่งช่องเปิดรูปตัว V ระหว่างปิดสุดและสุด ตำแหน่งที่เปิดรับ ช่วยให้สามารถปรับการไหลได้จริงมากกว่าบอลวาล์วเปิด/ปิดแบบเต็มพอร์ตทั่วไป

2. ลูกบอลพอร์ต V 30°, 45° และ 60° แตกต่างกันอย่างไร

ความแตกต่างหลักคือขนาดของช่องเปิดรูปตัววี 30° ให้การควบคุมการไหลต่ำได้ละเอียดยิ่งขึ้น และการควบคุมสมดุล 45° และความจุ และ 60° ให้ความสามารถในการไหลที่มากขึ้น

3. วาล์ว AVM เหมาะสำหรับการใช้งานด้านสุขอนามัยหรือไม่

ใช่. วาล์วใช้โครงสร้างสเตนเลสสตีลเพื่อสุขอนามัย พื้นผิวเปียกขัดเงา และตัวเลือกการเชื่อมต่อด้านสุขอนามัย สำหรับระบบการประมวลผลที่ถูกสุขอนามัยที่เข้ากันได้

4. มุม V-port ใดที่เหมาะกับการจ่ายสารมากที่สุด?

โดยทั่วไปแล้ว พอร์ต 30° V เป็นตัวเลือกที่ต้องการ เมื่อการปรับการไหลต่ำที่แม่นยำและการควบคุมแบบค่อยเป็นค่อยไปเป็นหลัก ข้อกำหนด

5. V-port ใดที่ให้ความสามารถในการไหลสูงสุด?

ในบรรดาการกำหนดค่าทั้งสามแบบ พอร์ต 60° V ให้ช่องเปิดที่ใหญ่ที่สุด และโดยทั่วไปจะถูกเลือกเมื่อสูงกว่า จำเป็นต้องมีความสามารถในการไหล

6. วาล์วเป็นแบบอัตโนมัติได้หรือไม่?

ผลิตภัณฑ์มาตรฐานที่อธิบายไว้ที่นี่ใช้มือจับแบบแมนนวล นอกจากนี้ยังสามารถพิจารณาการกระตุ้นด้วยลมหรือไฟฟ้าได้ ในกรณีที่จำเป็นต้องมีการควบคุมการไหลแบบอัตโนมัติ

7. มีพื้นผิวอะไรบ้าง?

ผิวสำเร็จมาตรฐานคือ Ra ≤0.8 μm โดยมี Ra ≤0.4 μm เป็นตัวเลือก

8. ฉันควรให้ข้อมูลอะไรบ้างในการเลือกวาล์ว?

ระบุขนาดท่อ, ตัวกลางในกระบวนการ, อัตราการไหลที่ต้องการ, ความดันทางเข้าและทางออก, อุณหภูมิในการทำงาน, มาตรฐานการเชื่อมต่อ สภาวะการทำความสะอาด และมุมพอร์ต V ที่ต้องการ พารามิเตอร์เหล่านี้อนุญาตให้มีวาล์วที่เหมาะสม การกำหนดค่าที่จะกำหนด

ข้อมูลการผลิตและบรรจุภัณฑ์

1. ระยะเวลาในการผลิต

ระยะเวลารอคอยการผลิตมาตรฐานคือ 2-4 สัปดาห์ ขึ้นอยู่กับปริมาณการสั่งซื้อ ข้อมูลจำเพาะ และวัสดุ ความพร้อมใช้งาน คำสั่งซื้อเร่งด่วนควรได้รับการยืนยันกับ AVM ล่วงหน้า

2. เงื่อนไขการชำระเงิน

เงื่อนไขการชำระเงินมาตรฐานคือเงินฝาก 30% และส่วนที่เหลืออีก 70% ชำระก่อนจัดส่งโดย T/T หรือ L/C คำสั่งซื้อมูลค่าน้อย อาจต้องชำระเงินเต็มจำนวนก่อนการผลิต

3. บรรจุภัณฑ์ส่งออก

วาล์วถูกบรรจุอย่างแน่นหนาในกระดาษและกล่องไม้ที่เหมาะสมสำหรับการขนส่งระหว่างประเทศ ช่วยปกป้อง ตัววาล์ว ที่จับ และพื้นผิวการเชื่อมต่อระหว่างการขนส่ง

เลือกการกำหนดค่า AVM V-Port ที่เหมาะสม

คู่มือสุขาภิบาล AVM 30° 45° 60° บอลวาล์วพอร์ต V มีการกำหนดค่าการควบคุมการไหลสามแบบสำหรับที่แตกต่างกัน ข้อกำหนดของกระบวนการ: 30° สำหรับการปรับการไหลต่ำที่ละเอียดยิ่งขึ้น 45° สำหรับการควบคุมที่สมดุล และ 60° สำหรับความสามารถในการไหลที่สูงขึ้น

เมื่อขอใบเสนอราคา ให้ระบุขนาดวาล์ว อัตราการไหลที่ต้องการ ตัวกลางในกระบวนการ ความแตกต่างของแรงดัน อุณหภูมิการทำงาน มุมพอร์ต V วัสดุบ่าวาล์ว และมาตรฐานการเชื่อมต่อ เพื่อให้สามารถกำหนดค่าวาล์วได้ตามต้องการ ตามเงื่อนไขกระบวนการจริง
