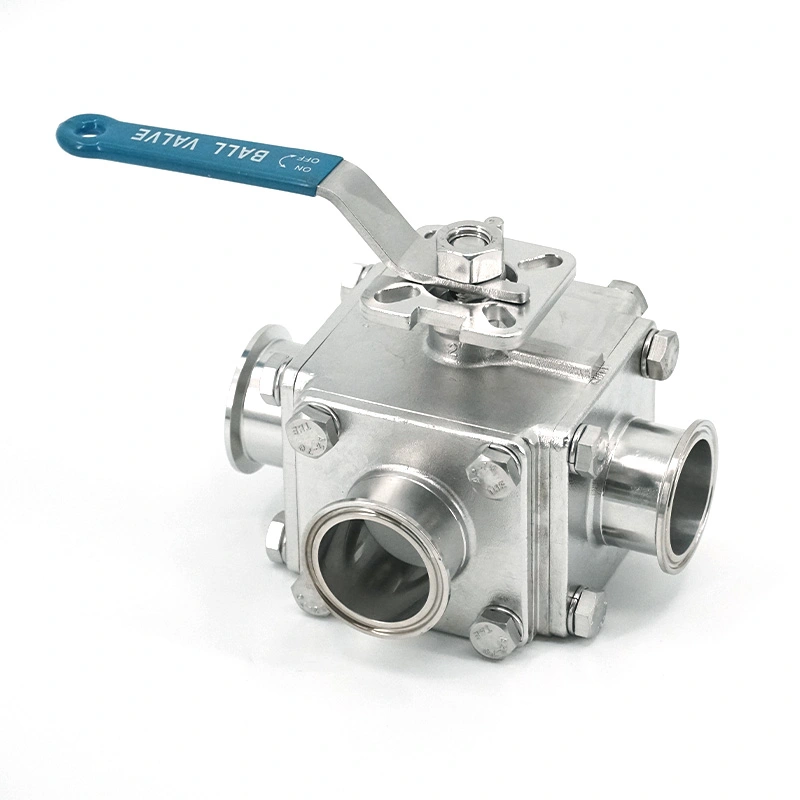

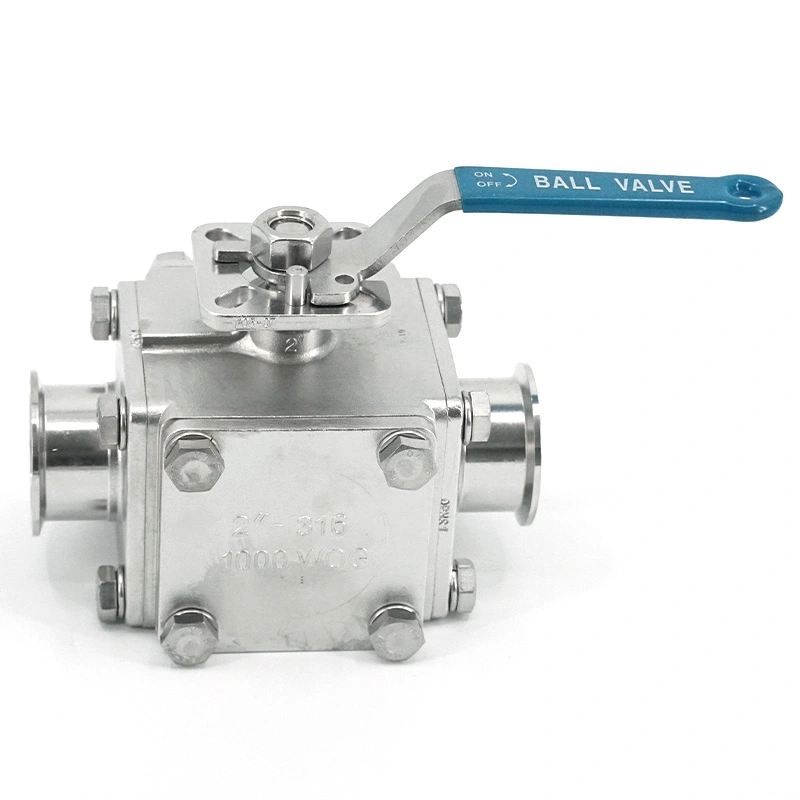

บอลวาล์วสามทางสุขาภิบาลนิวเมติกสแควร์

มีให้เลือกทั้งแบบบอลวาล์ว L-Port และ T-Port บอลวาล์วสามทางสุขาภิบาลนิวเมติกสแควร์สามารถทำได้ รองรับข้อกำหนดเส้นทางการไหลที่แตกต่างกัน ตัวเครื่องสแตนเลสขัดเงาพื้นผิวเปียก โครงสร้างที่นั่งลดขนาดช่อง และการทำงานแบบหมุนควอเตอร์แบบใช้ลมทำให้เหมาะสำหรับเภสัชกรรม เทคโนโลยีชีวภาพ อาหาร เครื่องดื่ม ผลิตภัณฑ์นม เครื่องสำอาง และระบบแปรรูปสุขอนามัยอื่นๆ

การกำหนดค่าพอร์ตโฟลว์

1. การไหลของพอร์ต L

ลูกบอล L-Port เชื่อมต่อสองพอร์ตในขณะที่แยกพอร์ตที่สาม เหมาะเมื่อต้องมีสตรีมกระบวนการเดียว สลับระหว่างท่อส่งก๊าซสองท่อที่แตกต่างกัน เช่น การเลือกระหว่างถังสองถัง เส้นทางการถ่ายโอน หรือช่องทางการผลิต

2. T-พอร์ตโฟลว์

บอล T-Port ให้การสื่อสารที่ยืดหยุ่นมากขึ้นระหว่างพอร์ตวาล์วทั้งสาม ขึ้นอยู่กับตำแหน่งลูก ท่อต่าง ๆ สามารถเชื่อมต่อหรือแยกได้ทำให้เหมาะสำหรับการจำหน่ายโอนและ การกำหนดเส้นทางกระบวนการแบบหลายทิศทาง

3. การเลือกพอร์ต

ควรเลือกการกำหนดค่า L-Port หรือ T-Port ตามการจัดเรียงไปป์ไลน์จริงและจำเป็น การสลับตำแหน่ง สำหรับระบบที่ซับซ้อน ผู้ซื้อสามารถจัดเตรียมแผนภาพผังกระบวนการเพื่อให้ AVM สามารถตรวจสอบสิ่งที่จำเป็นได้ เส้นทางการไหลก่อนการผลิต

การทำงานของนิวแมติก

1. การทำงาน 90°

ตัวกระตุ้นแบบนิวแมติกจะหมุนก้านวาล์ว 90° เพื่อเปลี่ยนตำแหน่งของลูกบอลและเปลี่ยนเส้นทางกระบวนการ สื่อ กลไกการเลี้ยวสี่ส่วนนี้ช่วยให้สามารถสลับระหว่างเส้นทางการไหลที่กำหนดไว้ล่วงหน้าได้อย่างตรงไปตรงมา

2. แอคชูเอเตอร์แบบ Double Acting

โครงสร้างแบบดับเบิ้ลแอคชั่นใช้ลมอัดสำหรับทั้งการเปิดและปิด มันเหมาะสำหรับ ระบบอัตโนมัติที่จำเป็นต้องมีการควบคุมด้วยลมทั้งสองทิศทาง

3. แอคชูเอเตอร์สปริงกลับ

รูปแบบสปริงกลับใช้ลมอัดสำหรับทิศทางเดียว และใช้แรงสปริงสำหรับการเคลื่อนไหวตรงกันข้าม มัน สามารถเลือกได้เมื่อกระบวนการต้องการตำแหน่งเริ่มต้นที่กำหนดไว้หลังจากสูญเสียการจ่ายอากาศ

4. บูรณาการระบบควบคุม

แอคชูเอเตอร์แบบนิวแมติกสามารถใช้ร่วมกับโซลินอยด์วาล์ว กล่องลิมิตสวิตช์ ตัวกำหนดตำแหน่ง และตัวกรองอากาศ หน่วยงานกำกับดูแล ส่วนประกอบเหล่านี้ช่วยให้วาล์วสามารถรวมเข้ากับ PLC หรือระบบควบคุมกระบวนการอื่นๆ สำหรับระยะไกลได้ การสลับ

การออกแบบภายในที่ถูกสุขลักษณะ

1. ลดการเก็บรักษาผลิตภัณฑ์

โครงสร้างภายในได้รับการออกแบบเพื่อลดช่องว่างรอบลูกบอลและเบาะนั่งโดยไม่จำเป็น ซึ่งจะช่วยจำกัด การเก็บรักษาสื่อกระบวนการระหว่างการสลับการไหลและสนับสนุนการทำงานที่ถูกสุขลักษณะซึ่งผลิตภัณฑ์มีการเปลี่ยนแปลงบ่อยครั้ง

2. ที่นั่งที่เต็มไปด้วยโพรง

การออกแบบที่นั่งที่เต็มไปด้วยโพรงจะช่วยลดพื้นที่ว่างรอบๆ พื้นที่การปิดผนึกซึ่งสารตกค้างในกระบวนการสามารถทำได้ สะสม โครงสร้างนี้ช่วยให้ทำความสะอาดได้ง่ายขึ้นและช่วยลดจุดปนเปื้อนที่อาจเกิดขึ้น

3. พื้นผิวเปียกขัดเงา

พื้นผิวภายในมาตรฐานคือ Ra ≤0.8 μm พร้อมตัวเลือกขัดเงาด้วยไฟฟ้า Ra ≤0.4 μm ยิ่งเนียน. พื้นผิวสามารถลดการยึดเกาะของผลิตภัณฑ์และอำนวยความสะดวกในการทำความสะอาดบริเวณที่สัมผัสกับผลิตภัณฑ์

4. CIP และ SIP

บอลวาล์วสามทางสุขาภิบาลนิวเมติกสแควร์ได้รับการออกแบบมาเพื่อรวมเข้ากับระบบ CIP และ SIP ที่เหมาะสม ช่วยให้สามารถดำเนินการทำความสะอาดและฆ่าเชื้อได้ในขณะที่วาล์วยังคงติดตั้งอยู่ CIP ที่แท้จริง และควรตรวจสอบเงื่อนไข SIP กับที่นั่งและวัสดุปิดผนึกที่เลือก

วัสดุและซีล

1. SUS304 และ SUS316L

AVM มีโครงสเตนเลส SUS304 และ SUS316L สามารถเลือก SUS316L สำหรับการใช้งานที่ต้องการได้ ความต้านทานการกัดกร่อนที่สูงขึ้นหรือมีเงื่อนไขการสัมผัสผลิตภัณฑ์ที่มีความต้องการมากขึ้น

2. ที่นั่ง PTFE

PTFE ให้การปิดผนึกที่เชื่อถือได้และความทนทานต่อสารเคมีสำหรับการใช้งานในกระบวนการสุขาภิบาลที่เข้ากันได้หลายประเภท มัน ความเหมาะสมควรได้รับการยืนยันตามสื่อในกระบวนการ สารทำความสะอาด และอุณหภูมิในการทำงาน

3. EPDM และซีลซิลิโคน

สามารถเลือก EPDM และซิลิโคนสำหรับการใช้งานด้านสุขอนามัยที่เข้ากันได้ตามสื่อของกระบวนการ อุณหภูมิ ข้อกำหนดในการทำความสะอาด และสภาวะการฆ่าเชื้อ

4. ซีล FKM

FKM มีจำหน่ายสำหรับการใช้งานที่ต้องการความต้านทานที่เหมาะสมต่อสารเคมีเฉพาะและสภาวะการทำงาน ควรยืนยันความเข้ากันได้ก่อนเลือก

การปิดผนึกและการสลับ

1. การแยกเส้นทางการไหล

ลูกบอลที่ผลิตด้วยเครื่องจักรอย่างแม่นยำและโครงสร้างที่นั่งที่ถูกสุขลักษณะให้การปิดผนึกระหว่างเส้นทางการไหลที่เลือก ซึ่งช่วยป้องกัน การสื่อสารที่ไม่พึงประสงค์ระหว่างพอร์ตแยก

2. การชดเชยที่นั่ง

โครงสร้างการปิดผนึกแบบยืดหยุ่นช่วยให้เบาะนั่งสามารถรองรับการเปลี่ยนแปลงสภาพการทำงานตามปกติ จึงช่วยรักษา การสัมผัสกันระหว่างลูกบอลกับที่นั่งระหว่างการเปลี่ยนซ้ำ

3. แรงบิดในการทำงาน

บอลและที่นั่งกลึงอย่างแม่นยำได้รับการออกแบบมาเพื่อการหมุนที่ราบรื่นพร้อมแรงบิดในการทำงานที่ควบคุมได้ ตัวกระตุ้นแบบนิวแมติกเพื่อใช้งานวาล์วได้อย่างมีประสิทธิภาพ

4. การสลับซ้ำ

กลไกการทำงาน 90° เหมาะสำหรับระบบกระบวนการที่ต้องเปลี่ยนเส้นทางการไหลซ้ำๆ ในระหว่างนั้น การผลิต การโอน การทำความสะอาด หรือการเปลี่ยนผลิตภัณฑ์

ข้อมูลจำเพาะทางเทคนิค

ขนาดและขนาด

AVM มีการกำหนดค่าสามทางนี้ตั้งแต่ 1/2" ถึง 4" ซึ่งสอดคล้องกับ DN15–DN100 ประมาณ จริง ขนาดการเชื่อมต่อขึ้นอยู่กับขนาดวาล์วที่เลือกและการกำหนดค่าการเชื่อมต่อสุขาภิบาล

ตัวเลือกการเชื่อมต่อ

1. ไตรแคลมป์

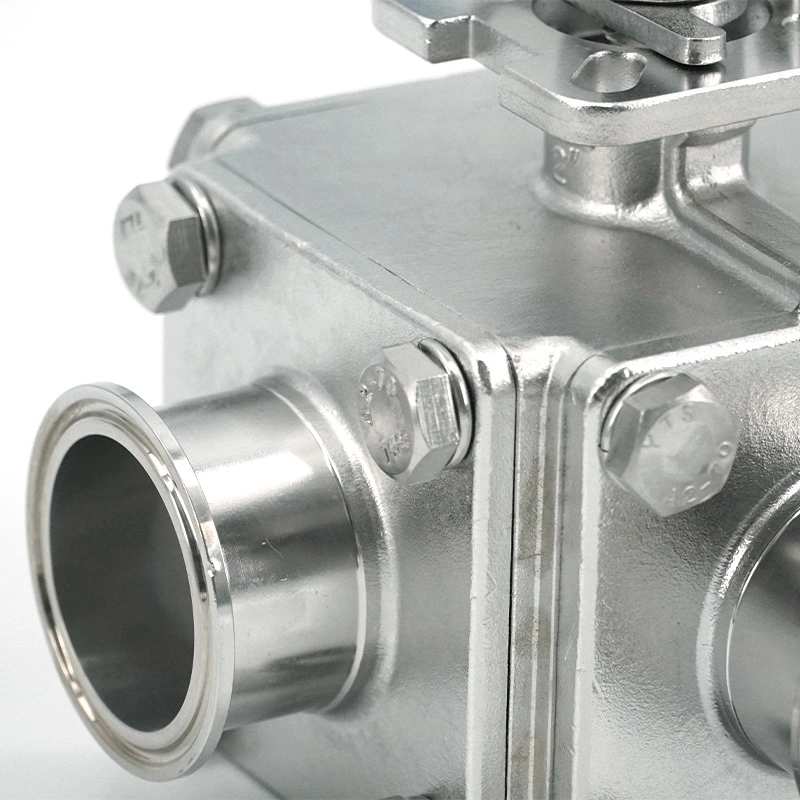

การเชื่อมต่อแบบ Tri-Clamp เหมาะสำหรับระบบกระบวนการสุขาภิบาลซึ่งสะดวกต่อการติดตั้ง การถอด และ จำเป็นต้องมีการตรวจสอบ มักใช้ในอาหาร เครื่องดื่ม ผลิตภัณฑ์นม ยา และเทคโนโลยีชีวภาพ อุปกรณ์

2. การเชื่อมชน

การเชื่อมต่อแบบเชื่อมชนทำให้เกิดการเชื่อมต่อแบบถาวรระหว่างวาล์วและไปป์ไลน์ของกระบวนการ การกำหนดค่านี้คือ เหมาะสำหรับงานที่ต้องใช้ท่อต่อเนื่องที่ถูกสุขลักษณะและข้อต่อแบบถอดได้ลดลง

3. เกลียว

รุ่นเกลียวเป็นวิธีการเชื่อมต่อทางเลือกสำหรับระบบท่อสุขาภิบาลที่เข้ากันได้ ที่บังคับใช้ มาตรฐานเธรดควรได้รับการยืนยันตามการติดตั้งที่มีอยู่

4. หน้าแปลน

สามารถใช้เวอร์ชันหน้าแปลนในกรณีที่วาล์วจำเป็นต้องเชื่อมต่อกับอุปกรณ์ที่เข้ากันได้หรือระบบท่อที่ใช้ การเชื่อมต่อแบบเกลียว ควรยืนยันขนาดและมาตรฐานหน้าแปลนก่อนสั่งซื้อ

การใช้งาน

1. การแปรรูปยา

บอลวาล์วสามทางสุขาภิบาลนิวเมติกสแควร์สามารถใช้ในระบบยาที่เข้ากันได้สำหรับการฉีด การผลิต, การผลิตวัคซีน, การเตรียมบัฟเฟอร์, ระบบน้ำบริสุทธิ์, ระบบ WFI, การถ่ายโอนของเหลวปลอดเชื้อ, และสายการผลิต CIP/SIP

2. เทคโนโลยีชีวภาพ

การใช้งานทั่วไป ได้แก่ การเพาะเลี้ยงเซลล์ การหมัก การผลิตชีวเภสัชภัณฑ์ การถ่ายโอนของเหลวปลอดเชื้อ และ ลื่นไถลกระบวนการที่จำเป็นต้องมีการสลับเส้นทางการไหลอัตโนมัติ

3. อาหารและเครื่องดื่ม

การใช้งานต่างๆ ได้แก่ การแปรรูปผลิตภัณฑ์จากนม การผลิตนมและโยเกิร์ต การแปรรูปน้ำผลไม้ ระบบการผลิตเบียร์ เครื่องดื่ม การบรรจุและการถ่ายเทอาหารเหลวในกรณีที่ต้องมีการกำหนดเส้นทางการไหลที่ถูกสุขลักษณะ

4. เครื่องสำอาง

วาล์วนี้สามารถใช้กับแชมพู โลชั่น ครีม การถ่ายโอนส่วนผสมเครื่องสำอาง และของเหลวอื่นๆ ที่เข้ากันได้ ระบบการประมวลผลที่ต้องการการกระจายไปป์ไลน์ที่มีการควบคุม

คู่มือการเลือกผู้ซื้อ

1. ยืนยันเส้นทางการไหลที่ต้องการ

จุดเลือกแรกคือระบบต้องการการผัน L-Port หรือการไหลแบบหลายทิศทางของ T-Port ที่ ควรยืนยันสถานะการเชื่อมต่อและการแยกที่จำเป็นก่อนสั่งซื้อ

2. ยืนยันสื่อกระบวนการ

ควรจัดเตรียมสื่อกระบวนการเมื่อเลือกตัววาล์วและวัสดุบ่า นี่เป็นสิ่งสำคัญอย่างยิ่ง สำหรับระบบที่เกี่ยวข้องกับสารเคมีทำความสะอาด ตัวกลางที่มีฤทธิ์กัดกร่อน หรือของเหลวที่มีความบริสุทธิ์สูง

3. ยืนยันความดันและอุณหภูมิ

ควรระบุแรงดันใช้งานจริง อุณหภูมิกระบวนการ อุณหภูมิ CIP และสภาวะ SIP ไว้เช่นนั้น สามารถตรวจสอบการกำหนดค่าวาล์วที่เลือกโดยเทียบกับขีดจำกัดการทำงานที่เกี่ยวข้อง

4. ยืนยันข้อกำหนดเกี่ยวกับลม

ผู้ซื้อควรระบุประเภทแอคชูเอเตอร์ที่ต้องการ ความดันอากาศที่มีอยู่ ตำแหน่งวาล์วเริ่มต้น และจำเป็น อุปกรณ์ควบคุมเมื่อวาล์วจะเชื่อมต่อกับระบบกระบวนการอัตโนมัติ

5. ยืนยันมาตรฐานการเชื่อมต่อ

การเชื่อมต่อไปป์ไลน์ที่มีอยู่ควรระบุเป็น Tri-Clamp, Butt Weld, Threaded, Flanged, DIN, ISO, SMS, IDF, หรือมาตรฐานอื่นที่เกี่ยวข้องเพื่อหลีกเลี่ยงปัญหาการติดตั้ง

การตรวจสอบคุณภาพและการส่งมอบ

1. การตรวจสอบเส้นทางการไหล

สำหรับวาล์วสามทาง AVM จะตรวจสอบการกำหนดค่าบอลจริงและตำแหน่งสวิตช์เพื่อให้แน่ใจว่าพอร์ต L หรือ เส้นทางการไหลของ T-Port สอดคล้องกับการจัดเรียงวาล์วที่ระบุ

2. การทดสอบการทำงานของนิวแมติก

แอ๊คทูเอเตอร์และวาล์วที่ประกอบแล้วได้รับการตรวจสอบว่ามีการเคลื่อนไหว 90° การตอบสนองของสวิตช์ และสภาพการทำงานที่ถูกต้อง ก่อนจัดส่ง

3. การตรวจสอบการซีลและพื้นผิว

วาล์วผ่านการตรวจสอบการรั่วไหลและการปิดผนึกที่เหมาะสม ในขณะที่พื้นผิวสแตนเลสและการเชื่อมต่อด้านสุขอนามัย ปลายได้รับการตรวจสอบเพื่อหาข้อบกพร่องในการตัดเฉือนหรือพื้นผิว

4. บรรจุภัณฑ์เพื่อการขนส่งระหว่างประเทศ

ก่อนการบรรจุ ปลายการเชื่อมต่อด้านสุขอนามัยจะได้รับการป้องกันการปนเปื้อนและแรงกระแทก ตัวกระตุ้นแบบนิวแมติก และส่วนประกอบที่สัมผัสได้รับการปกป้องเพิ่มเติม และวาล์วทั้งชุดได้รับการรักษาความปลอดภัยตามที่เลือก วิธีการขนส่ง

คำถามที่พบบ่อย

1. บอลวาล์วสามทางใช้ทำอะไร?

ใช้เพื่อเปลี่ยนเส้นทาง แจกจ่าย หรือแยกสื่อกระบวนการระหว่างไปป์ไลน์ที่เชื่อมต่อสามท่อ สามพอร์ต โครงสร้างทำให้เหมาะสำหรับระบบกระบวนการที่ต้องการเส้นทางการไหลหลายเส้นทาง

2. อะไรคือความแตกต่างระหว่าง L-Port และ T-Port?

การกำหนดค่า L-Port เชื่อมต่อสองพอร์ตในขณะที่แยกพอร์ตที่สาม ทำให้เหมาะสำหรับการผันสองเส้นทาง ที่ การกำหนดค่า T-Port ให้การสื่อสารที่ยืดหยุ่นมากขึ้นระหว่างสามพอร์ตสำหรับการกระจายและหลายทิศทาง การกำหนดเส้นทาง

3. เข้ากันได้กับ CIP และ SIP หรือไม่

บอลวาล์วสามทางสุขาภิบาลนิวเมติกสแควร์ได้รับการออกแบบสำหรับบูรณาการเข้ากับระบบ CIP และ SIP ที่เหมาะสม ที่ ต้องตรวจสอบสภาวะการทำความสะอาดและฆ่าเชื้อตามจริงกับเบาะนั่งและวัสดุซีลที่เลือก

4. แรงดันใช้งานสูงสุดคือเท่าไร?

ข้อมูลจำเพาะที่ให้มาจะแสดงรายการแรงดันใช้งานสูงสุด 5 บาร์ โดยขึ้นอยู่กับแรงดันจริงที่อนุญาต เกี่ยวกับขนาดวาล์วและการกำหนดค่า

5. อุณหภูมิในการทำงานคืออะไร?

ข้อมูลจำเพาะที่ให้มาจะให้ช่วงการทำงานที่ -20°C ถึง +180°C ขึ้นอยู่กับวัสดุเบาะนั่งที่เลือก

6. สามารถเชื่อมต่อกับ PLC ได้หรือไม่?

ใช่. สามารถกำหนดค่าโซลินอยด์วาล์ว กล่องลิมิตสวิตช์ ตัวกำหนดตำแหน่ง และอุปกรณ์ควบคุมอื่นๆ ได้ บูรณาการกับระบบควบคุมกระบวนการอัตโนมัติ

7. จะเลือก SUS304 หรือ SUS316L ได้อย่างไร?

การเลือกขึ้นอยู่กับสื่อในกระบวนการ สภาวะการกัดกร่อน ข้อกำหนดด้านสุขอนามัย และการสัมผัสผลิตภัณฑ์เป็นหลัก ข้อกำหนด โดยทั่วไปแล้ว SUS316L จะเลือกใช้สำหรับการใช้งานด้านสุขอนามัยและการกัดกร่อนที่มีความต้องการสูง

8. ข้อมูลใดบ้างที่จำเป็นสำหรับใบเสนอราคา?

ระบุขนาดวาล์ว, ข้อกำหนดของพอร์ต L หรือ T-พอร์ต, ตัวกลางในกระบวนการผลิต, แรงดันใช้งาน, อุณหภูมิ, การเชื่อมต่อ มาตรฐาน ประเภทแอคชูเอเตอร์ แรงดันอากาศที่มีอยู่ และอุปกรณ์ควบคุมที่จำเป็น แนะนำให้ใช้แผนภาพการวางท่อ เมื่อมีการสลับตำแหน่งหลายตำแหน่ง
