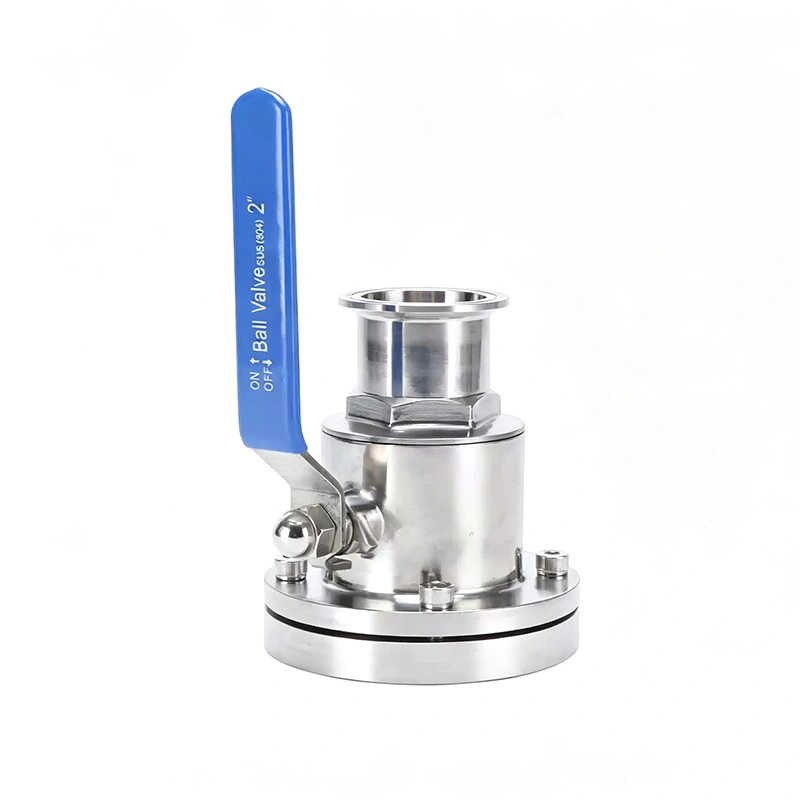

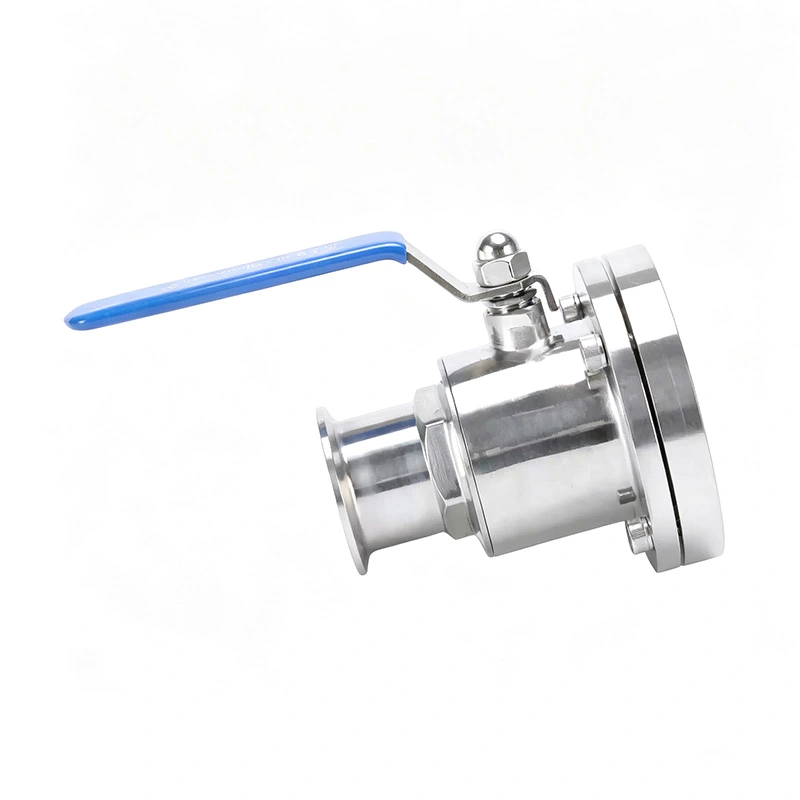

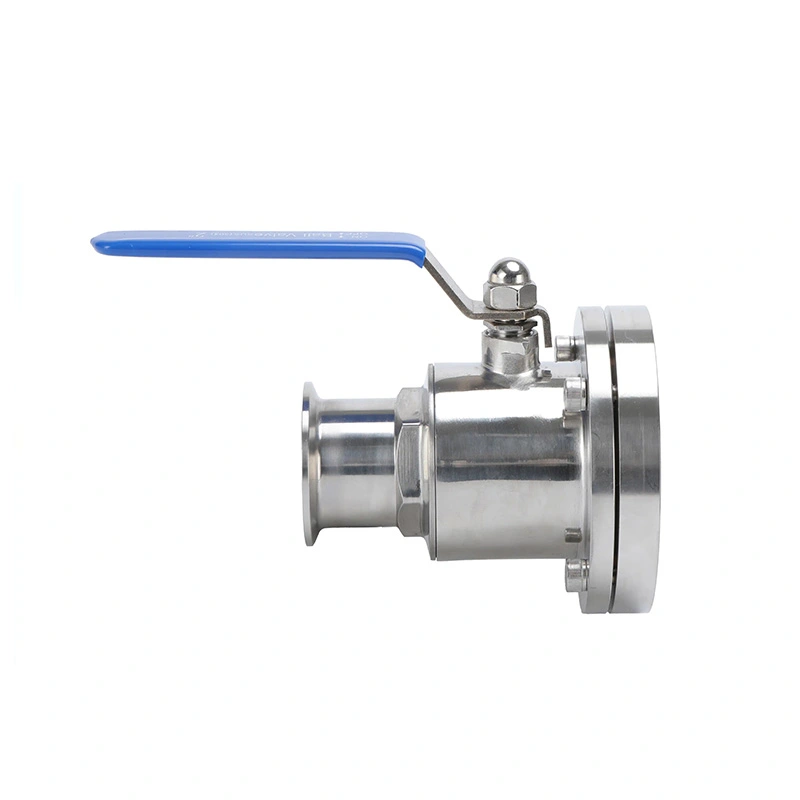

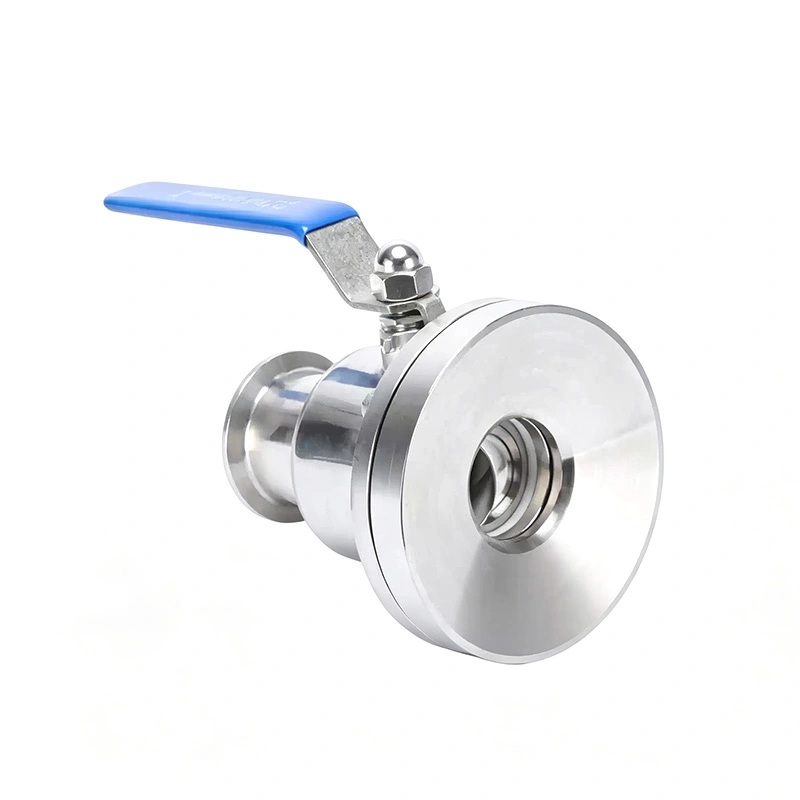

บอลวาล์วก้นถังสุขาภิบาล

แตกต่างจากบอลวาล์วแบบอินไลน์มาตรฐาน โครงสร้างด้านล่างของถังได้รับการออกแบบรอบๆ การเชื่อมต่อระหว่างวาล์ว และทางออกของเรือ ทางเดินภายในช่วยลดการค้างของผลิตภัณฑ์ที่ก้นถังทำให้วาล์ว เหมาะสำหรับกระบวนการที่การระบายน้ำสมบูรณ์ สารตกค้างต่ำ และทำความสะอาดง่าย

บอลวาล์วก้นถังสุขาภิบาลมีให้เลือกใช้งานทั้งแบบแมนนวลหรือแบบนิวแมติก และสามารถใช้ได้ ยา เทคโนโลยีชีวภาพ อาหาร เครื่องดื่ม ผลิตภัณฑ์นม เครื่องสำอาง และระบบแปรรูปสารเคมีละเอียดที่เข้ากันได้

การติดตั้งถังด้านล่าง

1. การเชื่อมต่อโดยตรงกับร้านเรือ

วาล์วได้รับการติดตั้งที่ทางออกต่ำสุดของถังหรือถังกระบวนการ เพื่อให้มีเส้นทางการไหลโดยตรงจากถัง เข้าสู่ท่อส่งน้ำปลายน้ำ การกำหนดค่านี้เหมาะสำหรับการระบายผลิตภัณฑ์ การระบายถัง การขนย้าย และ การเปลี่ยนแปลงกระบวนการ

2. ลดการเก็บรักษาผลิตภัณฑ์

โครงสร้างวาล์วได้รับการออกแบบมาเพื่อลดช่องว่างที่ไม่จำเป็นและการสะสมผลิตภัณฑ์รอบๆ ทางออกของถัง นี่เป็นสิ่งสำคัญอย่างยิ่งสำหรับผลิตภัณฑ์ที่มีมูลค่าสูง ซึ่งวัสดุตกค้างอาจทำให้ผลิตภัณฑ์สูญหายหรือเพิ่มขึ้นได้ ข้อกำหนดในการทำความสะอาด

3. เหมาะสำหรับอุปกรณ์กระบวนการต่างๆ

บอลวาล์วก้นถังสุขาภิบาลสามารถใช้กับถังเก็บ ถังผสม เครื่องปฏิกรณ์ ถังหมัก และภาชนะกระบวนการสุขาภิบาลอื่น ๆ ที่จำเป็นต้องมีการปล่อยและการแยกจากด้านล่าง

การระบายน้ำและการนำผลิตภัณฑ์กลับมาใช้ใหม่

1. ช่องทางไหลเต็มเจาะ

บอลเจาะเต็มให้พื้นที่การไหลภายในขนาดใหญ่เมื่อเปิดเต็มที่ ซึ่งช่วยให้สื่อกระบวนการสามารถย้ายจาก ทางออกของถังที่มีข้อ จำกัด การไหลค่อนข้างต่ำ

2. การเทถังอย่างมีประสิทธิภาพ

โครงสร้างที่ติดตั้งด้านล่างรองรับการระบายน้ำและการขนย้ายผลิตภัณฑ์โดยใช้แรงโน้มถ่วงช่วย มันเหมาะสำหรับ การใช้งานที่จำเป็นต้องลดปริมาตรของเหลวที่เหลืออยู่ภายในถังให้เหลือน้อยที่สุดระหว่างการระบายออก

3. ลดการถือครองผลิตภัณฑ์

ด้วยการลดช่องว่างที่ไม่จำเป็นรอบๆ ทางออกและทางเดินของวาล์ว การออกแบบนี้จะช่วยลดผลิตภัณฑ์ตกค้าง หลังจากระบายน้ำแล้ว ซึ่งสามารถปรับปรุงการนำผลิตภัณฑ์กลับมาใช้ใหม่และลดความซับซ้อนของขั้นตอนการทำความสะอาดในภายหลัง

โครงสร้างการปิดผนึก

1. การชดเชยซีลอัตโนมัติ

วาล์วประกอบด้วยกลไกการชดเชยการซีลอัตโนมัติเพื่อรักษาหน้าสัมผัสการซีลตามสภาพการทำงาน การเปลี่ยนแปลง ซึ่งจะช่วยชดเชยการสึกหรอของซีลตามปกติและสนับสนุนประสิทธิภาพการปิดเครื่องที่สม่ำเสมอ

2. การปิดเครื่องแบบแน่นหนา

เมื่อบอลวาล์วก้นถังสุขาภิบาลปิด ระบบซีลจะแยกถังออกจากปลายน้ำ ไปป์ไลน์ จำเป็นต้องเลือกวัสดุและแรงกดที่เหมาะสมตามเงื่อนไขของกระบวนการจริง

3. แรงบิดในการทำงานต่ำ

โครงสร้างภายในได้รับการออกแบบมาเพื่อลดแรงบิดที่จำเป็นในการหมุนลูกบอล ช่วยให้ใช้งานแบบแมนนวลได้ง่ายขึ้น และลดข้อกำหนดของแอคชูเอเตอร์สำหรับการกำหนดค่าอัตโนมัติ

การทำความสะอาดที่ถูกสุขลักษณะ

1. พื้นผิวภายในเรียบ

พื้นผิวที่สัมผัสกับผลิตภัณฑ์ได้รับการตกแต่งอย่างแม่นยำเพื่อลดพื้นที่ที่สารตกค้างของผลิตภัณฑ์สามารถสะสมได้ มาตรฐาน ผิวสำเร็จคือ Ra ≤0.8 μm โดยมี Ra ≤0.4 μm เป็นตัวเลือก

2. ความเข้ากันได้ของ CIP

วาล์วสามารถรวมเข้ากับระบบ Clean-in-Place ซึ่งช่วยให้ของเหลวทำความสะอาดไหลผ่านสายการผลิตได้ โดยไม่ต้องถอดวาล์วเป็นประจำ

3. ความเข้ากันได้ของ SIP

สำหรับกระบวนการที่ต้องการการฆ่าเชื้อ สามารถกำหนดค่าวาล์วสำหรับการใช้งานฆ่าเชื้อแบบแทนที่ได้ตาม วัสดุปิดผนึกและอุณหภูมิในการทำงานที่เลือก

การเลือกวัสดุและซีล

1. ตัวเครื่องสแตนเลส

วาล์วมีจำหน่ายในสแตนเลส SS304 และ SS316L SS316L เหมาะอย่างยิ่งสำหรับความต้องการ การใช้งานที่ต้องสัมผัสกับผลิตภัณฑ์ที่ต้องการความต้านทานการกัดกร่อนที่สูงขึ้น

2. ซีลหน้าสัมผัสผลิตภัณฑ์

วัสดุปิดผนึกที่มีจำหน่าย ได้แก่ PTFE, EPDM และซิลิโคน ควรเลือกวัสดุให้เหมาะสมตาม ส่วนประกอบของผลิตภัณฑ์ สารทำความสะอาด อุณหภูมิ และสภาวะการทำงาน

3. ตัวเลือกการตกแต่งพื้นผิว

ผิวสำเร็จมาตรฐานคือ Ra ≤0.8 μm ในขณะที่ตัวเลือกผิวสำเร็จ Ra ≤0.4 μm สามารถใช้งานได้กับ ข้อกำหนดพื้นผิวที่เข้มงวดยิ่งขึ้น

การทำงานแบบแมนนวลและแบบนิวแมติก

1. การดำเนินการด้วยตนเอง

การกำหนดค่าแบบแมนนวลให้การควบคุมโดยตรงที่ทางออกของถัง และเหมาะสำหรับระบบกระบวนการที่มีวาล์ว การดำเนินการดำเนินการโดยผู้ปฏิบัติงาน

2. การกระตุ้นด้วยลม

แอคชูเอเตอร์แบบนิวแมติกช่วยให้เปิดและปิดจากระยะไกลสำหรับอุปกรณ์กระบวนการอัตโนมัติ มันเหมาะสำหรับ สายการผลิตที่ช่องจ่ายถังต้องทำงานตามลำดับกระบวนการที่ตั้งโปรแกรมไว้

3. การปลดปล่อยถังอัตโนมัติ

การกำหนดค่าแบบนิวแมติกสามารถรวมเข้ากับระบบที่ใช้ PLC เพื่อประสานการจ่ายถังกับปั๊มและการเติม อุปกรณ์ ท่อส่ง และอุปกรณ์กระบวนการอื่น ๆ

หลักการไหลและการดำเนินงาน

1. เปิดตำแหน่ง

เมื่อรูบอลอยู่ในแนวเดียวกับไปป์ไลน์ วาล์วจะเปิดช่องทางการไหลหลักและปล่อยให้ผลิตภัณฑ์เปิดได้ ระบายออกจากถัง

2. ตำแหน่งที่ปิด

เมื่อลูกบอลหมุน 90° จากตำแหน่งเปิด ส่วนทึบจะปิดกั้นช่องทางการไหลและแยกถังออกจากกัน จากระบบดาวน์สตรีม

3. ตำแหน่งการปล่อยถัง

ในระหว่างการระบายออก ทางออกด้านล่างช่วยให้ผลิตภัณฑ์เคลื่อนไปยังท่อส่งน้ำด้านล่างได้โดยตรง เจาะเต็ม ทางเดินช่วยลดข้อ จำกัด การไหลและสนับสนุนการถ่ายโอนที่มีประสิทธิภาพ

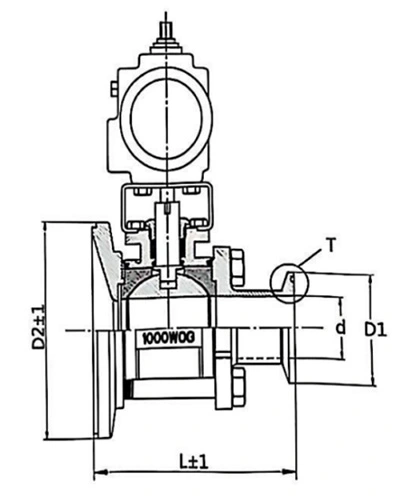

ข้อมูลจำเพาะทางเทคนิค

ขนาดที่มีจำหน่าย

การใช้งาน

1. การแปรรูปยา

บอลวาล์วก้นถังสุขาภิบาลสามารถใช้ที่ทางออกด้านล่างของถังเก็บยาและถังกระบวนการ ควบคุมการปล่อยผลิตภัณฑ์ การถ่ายโอนของเหลว และการดำเนินการทำความสะอาด

2. เทคโนโลยีชีวภาพและการหมัก

เหมาะสำหรับถังหมัก ถังกระบวนการทางชีวภาพ และระบบจัดการของเหลวที่มีการระบายน้ำที่มีประสิทธิภาพและ จำเป็นต้องมีเงื่อนไขกระบวนการที่ถูกสุขลักษณะ

3. การแปรรูปอาหารและเครื่องดื่ม

การใช้งานได้แก่ นม เครื่องดื่ม ส่วนผสมอาหารเหลว ซอส และผลิตภัณฑ์อื่นๆ ที่เข้ากันได้ในการจัดเก็บหรือ แปรรูปในถังสุขาภิบาล

4. การผลิตนม

โครงสร้างแบบติดตั้งด้านล่างเหมาะสำหรับนม โยเกิร์ต ครีม และอุปกรณ์แปรรูปนมอื่นๆ การคืนสภาพผลิตภัณฑ์และการทำความสะอาดเป็นสิ่งสำคัญ

5. การผลิตเครื่องสำอาง

วาล์วสามารถใช้กับถังบรรจุแชมพู โลชั่น ครีม และสูตรเครื่องสำอางที่เป็นของเหลวหรือหนืดอื่นๆ

6. การแปรรูปทางเคมีที่ดี

สำหรับตัวกลางสารเคมีที่เข้ากันได้ สามารถใช้วาล์วกับถังกระบวนการ เครื่องปฏิกรณ์ และภาชนะจัดเก็บได้ วัสดุและ ความเข้ากันได้ของการปิดผนึกควรได้รับการยืนยันตามองค์ประกอบทางเคมีที่เกิดขึ้นจริง

การเลือกการติดตั้ง

1. ตำแหน่งทางออกของถัง

ควรติดตั้งวาล์วไว้ที่ทางออกต่ำสุดของถังเมื่อต้องการการระบายน้ำสูงสุด ที่ ควรพิจารณารูปทรงของช่องทางออกของถังร่วมกับขนาดวาล์ว

2. การเชื่อมต่อท่อ

มีให้เลือกทั้งแบบ Tri-Clamp, แบบเชื่อม, หน้าแปลน และแบบเกลียว การเชื่อมต่อควรตรงกับถังที่มีอยู่ ทางออกและท่อสุขาภิบาลปลายน้ำ

3. เงื่อนไขการดำเนินงาน

ก่อนที่จะเลือก ผู้ซื้อควรจัดเตรียมสื่อกระบวนการ อุณหภูมิในการทำงาน ความดันในการทำงาน การไหลที่ต้องการ อัตรา สภาวะการทำความสะอาด และความถี่ในการทำงานเพื่อกำหนดโครงร่างวาล์วที่เหมาะสม

การตรวจสอบและการส่งมอบ

1. การตรวจสอบมิติ

ขนาดวาล์วและอินเทอร์เฟซการเชื่อมต่อได้รับการตรวจสอบตามขนาดและการกำหนดค่าที่ระบุก่อนหน้านี้ การจัดส่ง

2. การตรวจสอบการปิดผนึก

มีการตรวจสอบระบบซีลเพื่อตรวจสอบประสิทธิภาพการปิดวาล์วและการรั่วไหลที่เหมาะสมตามการทดสอบที่เกี่ยวข้อง ข้อกำหนด

3. การตรวจสอบการปฏิบัติงาน

มีการตรวจสอบการกำหนดค่าแบบแมนนวลและแบบนิวแมติกเพื่อให้การเปิด การปิด และการเคลื่อนตัวของตัวกระตุ้นถูกต้องก่อนจัดส่ง

4. บรรจุภัณฑ์ส่งออก

AVM ใช้บรรจุภัณฑ์ป้องกันที่เหมาะสมสำหรับการขนส่งระหว่างประเทศ สามารถใช้กล่องกระดาษและกล่องไม้ได้ตามต้องการ การกำหนดค่าวาล์วและข้อกำหนดในการขนส่งเพื่อปกป้องตัวเรือนสแตนเลส ปลายการเชื่อมต่อ และ ส่วนประกอบเกี่ยวกับลม

คำถามที่พบบ่อย

1. ติดตั้งบอลวาล์วก้นถังไว้ที่ไหน?

มีการติดตั้งที่ทางออกด้านล่างของถังสุขาภิบาล เครื่องปฏิกรณ์ ถังผสม ถังหมัก และอื่นๆ ที่คล้ายกัน อุปกรณ์กระบวนการ

2. ข้อได้เปรียบหลักของการติดตั้งวาล์วที่ก้นถังคืออะไร?

การกำหนดค่าให้เส้นทางระบายโดยตรงจากถังและช่วยลดผลิตภัณฑ์ตกค้างรอบๆ ทางออกสนับสนุนการระบายน้ำที่มีประสิทธิภาพและการกู้คืนผลิตภัณฑ์

3. วาล์วเหมาะสำหรับผลิตภัณฑ์ที่มีความหนืดหรือไม่?

สามารถใช้กับผลิตภัณฑ์ที่มีความหนืดที่เข้ากันได้ แต่ควรเลือกขนาดวาล์วจริงตามความหนืด อัตราการไหล อุณหภูมิ และความดัน

4. วาล์วสามารถทำงานด้วยระบบนิวแมติกได้หรือไม่?

ใช่. การสั่งงานด้วยลมมีไว้สำหรับการระบายถังอัตโนมัติและการควบคุมกระบวนการจากระยะไกล

5. มีวัสดุอะไรบ้าง?

ตัววาล์วมีจำหน่ายในสแตนเลส SS304 หรือ SS316L พร้อมตัวเลือกการซีล PTFE, EPDM และซิลิโคน

6. ควรให้ข้อมูลอะไรบ้างเมื่อขอใบเสนอราคา?

ผู้ซื้อควรระบุขนาดทางออกของถัง, สื่อกระบวนการ, อุณหภูมิ, ความดัน, อัตราการไหล, ประเภทการเชื่อมต่อ, วัสดุปิดผนึกที่ต้องการ และไม่ว่าจะต้องใช้การทำงานแบบแมนนวลหรือแบบนิวแมติกก็ตาม
