บอลวาล์วแบบตรงสุขาภิบาลแบบนิวเมติก 3 ชิ้นใช้ทางไหลเต็มช่องเพื่อรักษาการถ่ายโอนสื่อที่มีประสิทธิภาพ ในขณะที่พื้นผิวสัมผัสผลิตภัณฑ์ขัดเงาอย่างแม่นยำช่วยลดการกักเก็บสารตกค้างและทำให้การทำความสะอาดง่ายขึ้น ผลิตจากสแตนเลส SUS304 หรือ SUS316L เหมาะสำหรับการใช้งานด้านสุขอนามัยในด้านเภสัชกรรม เทคโนโลยีชีวภาพ อาหาร เครื่องดื่ม ผลิตภัณฑ์นม เครื่องสำอาง และการแปรรูปสารเคมีขั้นสูง
ด้วยการทำงานแบบหมุนควอเตอร์แบบนิวแมติก วาล์วจึงสามารถเปิดและปิดได้อย่างรวดเร็วสำหรับระบบกระบวนการอัตโนมัติ และสามารถกำหนดค่าสำหรับการทำงาน CIP และ SIP
โครงสร้างแบบสามชิ้นทำให้ส่วนวาล์วส่วนกลางและการเชื่อมต่อส่วนปลายสามารถแยกออกจากกันระหว่างการบำรุงรักษา ช่วยให้เข้าถึงส่วนประกอบภายในได้ง่ายขึ้นโดยไม่ต้องเปลี่ยนชุดวาล์วทั้งหมด
สามารถตรวจสอบและเปลี่ยนบอล บ่าวาล์ว และส่วนประกอบการซีลได้เมื่อจำเป็น ทำให้วาล์วเหมาะสำหรับสายการผลิตที่ซีลและบ่าต้องผ่านการทำงาน ทำความสะอาด หรือรอบการฆ่าเชื้อซ้ำๆ
เมื่อเกิดการสึกหรอ เจ้าหน้าที่ซ่อมบำรุงสามารถให้บริการส่วนประกอบภายใน แทนที่จะเปลี่ยนการเชื่อมต่อท่อทั้งหมด ซึ่งช่วยลดความยุ่งยากในการจัดการชิ้นส่วนอะไหล่และการบริการวาล์วตามปกติ
บอลเจาะเต็มทำให้มีทางไหลที่สอดคล้องกับท่อที่เชื่อมต่ออย่างใกล้ชิด ช่วยให้ตัวกลางในกระบวนการผ่านวาล์วโดยมีข้อจำกัดที่จำกัดเมื่อเปิดเต็มที่
เส้นทางการไหลแบบตรงช่วยลดการเปลี่ยนแปลงทิศทางการไหลโดยไม่จำเป็น ช่วยลดการสูญเสียแรงดันทั่ววาล์ว สิ่งนี้มีประโยชน์สำหรับระบบถ่ายโอนของเหลวซึ่งการรักษาความจุปั๊มที่มีอยู่เป็นสิ่งสำคัญ
ทางเดินไหลตรงรวมกับพื้นผิวเปียกที่ขัดเงาช่วยลดพื้นที่ที่ตัวกลางในกระบวนการสามารถสะสมได้หลังจากเปิดหรือปิดวาล์ว

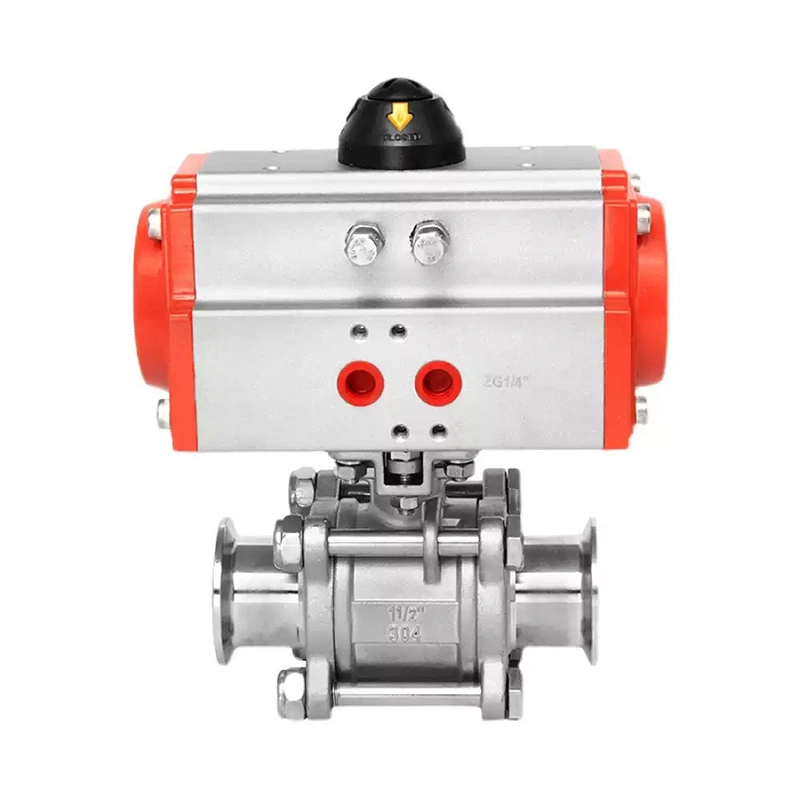

ตัวกระตุ้นแบบนิวแมติกจะหมุนลูกบอลผ่าน 90 องศา เมื่อบอลเจาะอยู่ในแนวเดียวกับท่อ วาล์วจะเปิดขึ้น การหมุนลูกบอล 90 องศาจะวางส่วนที่เป็นของแข็งขวางเส้นทางการไหลและปิดวาล์ว
การทำงานแบบหมุนควอเตอร์ทำให้มีการเคลื่อนไหวอย่างรวดเร็วระหว่างตำแหน่งเปิดและปิด ทำให้วาล์วเหมาะสำหรับลำดับการผลิตอัตโนมัติและการสลับกระบวนการบ่อยครั้ง

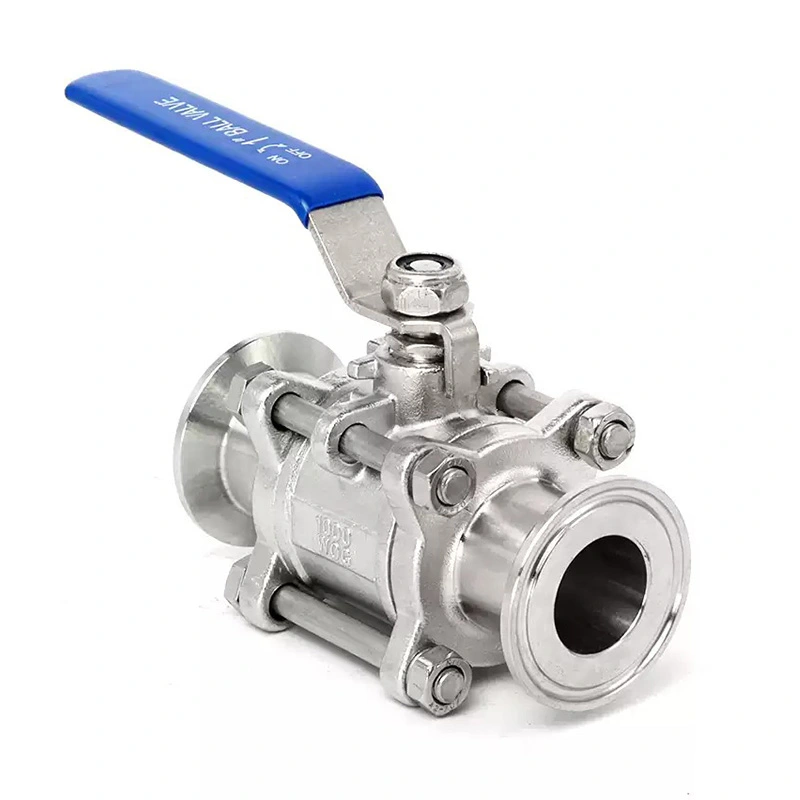

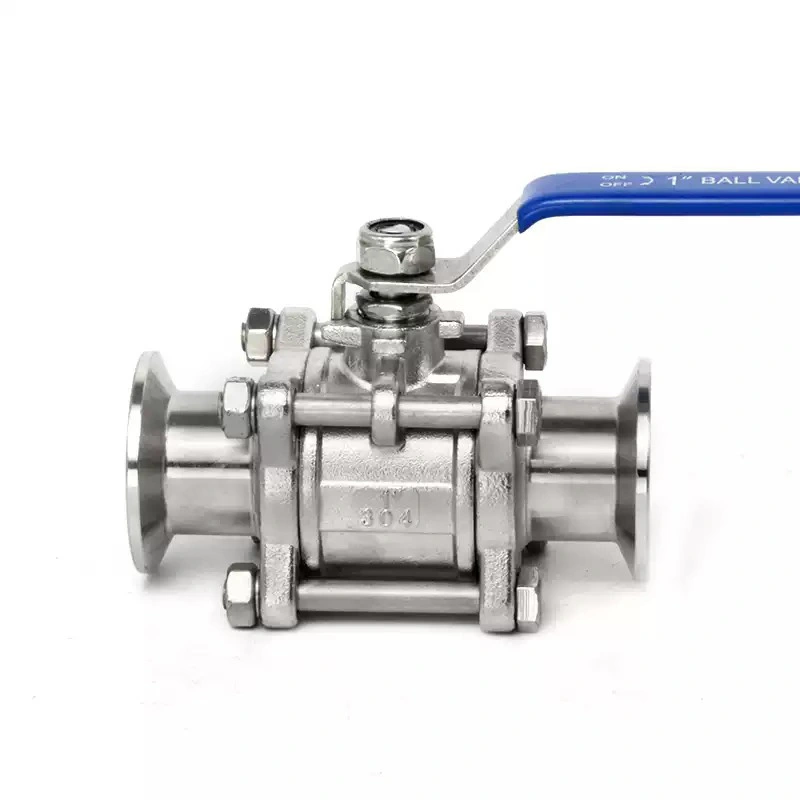

แม้ว่าโมเดลนี้ได้รับการกำหนดค่าสำหรับการทำงานแบบนิวแมติก แต่ AVM ก็สามารถกำหนดค่าแบบแมนนวลหรือแบบสั่งงานอื่นๆ ตามความต้องการของระบบได้
โครงสร้างลูกบอลและที่นั่งได้รับการออกแบบมาเพื่อลดแรงบิดที่จำเป็นสำหรับการทำงาน ช่วยให้ตัวกระตุ้นแบบนิวแมติกสามารถให้การเคลื่อนที่ที่เชื่อถือได้ในรอบซ้ำๆ
มีสเตนเลส SUS304 และ SUS316L สำหรับตัววาล์วและบอล สามารถเลือก SUS316L สำหรับการใช้งานที่ต้องการความต้านทานการกัดกร่อนมากขึ้นในสภาพแวดล้อมที่ต้องการสุขอนามัย
ผิวสำเร็จมาตรฐานคือ Ra ≤0.8 μm พร้อมตัวเลือกผิวสำเร็จ Ra ≤0.4 μm สำหรับการใช้งานที่ต้องการพื้นผิวภายในที่เรียบเนียนยิ่งขึ้น
โครงสร้างภายในได้รับการออกแบบเพื่อลดจุดบอดและการกักเก็บผลิตภัณฑ์ สนับสนุนการทำงานที่ถูกสุขลักษณะและการทำความสะอาดที่มีประสิทธิภาพมากขึ้น
บอลวาล์วแบบตรงสุขาภิบาล 3 ชิ้นสามารถรวมเข้ากับระบบการทำความสะอาด CIP และระบบฆ่าเชื้อ SIP ควรยืนยันเงื่อนไขการทำความสะอาดและการฆ่าเชื้อที่เกี่ยวข้องตามที่นั่งและวัสดุปิดผนึกที่เลือก
PTFE มีจำหน่ายสำหรับการใช้งานที่ต้องการความทนทานต่อสารเคมีและประสิทธิภาพการปิดผนึกที่มั่นคงภายใต้อุณหภูมิการทำงานที่เหมาะสม
สามารถเลือกซิลิโคนสำหรับการใช้งานที่ถูกสุขลักษณะที่เข้ากันได้ ซึ่งความยืดหยุ่นและประสิทธิภาพด้านอุณหภูมิมีความสำคัญ
EPDM เหมาะสำหรับการใช้งานในกระบวนการสุขาภิบาลที่ใช้น้ำและทั่วไป และสามารถเลือกได้ตามสื่อของกระบวนการและสภาวะการทำความสะอาด
สามารถเลือก FKM สำหรับการใช้งานที่เข้ากันได้ซึ่งต้องการความต้านทานต่อสารเคมีบางชนิดและสภาวะกระบวนการที่มีอุณหภูมิสูงกว่า
| รายการ | ข้อมูลจำเพาะ |
| ชื่อสินค้า | บอลวาล์วสุขาภิบาลแบบตรง 3 ชิ้น |
| ประเภทวาล์ว | บอลวาล์วสุขาภิบาลเต็มเจาะ |
| ยี่ห้อ | เอวีเอ็ม |
| วัสดุตัวเครื่อง | SUS304 / SUS316L |
| วัสดุลูก | SUS304 / SUS316L |
| วัสดุที่นั่ง | PTFE, ซิลิโคน, EPDM, FKM |
| การดำเนินการ | นิวเมติก; มีตัวเลือกแบบแมนนวลให้เลือก |
| พื้นผิวเสร็จสิ้น | Ra ≤0.8 μm มาตรฐาน; Ra ≤0.4 μm เป็นตัวเลือก |
| ความดันการทำงาน | 1.0–1.6 เมกะปาสคาล |
| อุณหภูมิในการทำงาน | -20°C ถึง +150°C ขึ้นอยู่กับวัสดุเบาะนั่ง |
| การเชื่อมต่อ | Tri-Clamp, ก้นเชื่อม, เกลียว, หน้าแปลน |
| มาตรฐานการเชื่อมต่อ | ดิน, 3-A, SMS, BS, RJT, IDF |
| การทำความสะอาด | เข้ากันได้กับ CIP |
| การทำหมัน | รองรับ SIP |
การเชื่อมต่อแบบ Tri-Clamp ช่วยให้ติดตั้งและถอดชิ้นส่วนได้ค่อนข้างรวดเร็ว และเหมาะสำหรับระบบกระบวนการสุขอนามัยที่ต้องมีการตรวจสอบหรือบำรุงรักษาเป็นประจำ
การเชื่อมต่อแบบเชื่อมชนให้การเชื่อมต่อถาวรโดยใช้ข้อต่อที่ถอดออกได้น้อยลง และเหมาะสำหรับระบบท่อที่ถูกสุขลักษณะซึ่งความเรียบภายในเป็นสิ่งสำคัญ
การกำหนดค่าแบบเกลียวให้ตัวเลือกการเชื่อมต่อที่สะดวกสำหรับอุปกรณ์กระบวนการและระบบท่อที่เข้ากันได้
การเชื่อมต่อแบบหน้าแปลนสามารถใช้ในกรณีที่วาล์วจำเป็นต้องเชื่อมต่อกับอุปกรณ์ที่เข้ากันได้หรือระบบท่อโดยใช้การเชื่อมต่อแบบสลักเกลียว
แอคชูเอเตอร์แบบนิวแมติกช่วยให้การทำงานแบบหมุนควอเตอร์อัตโนมัติและสามารถรวมเข้ากับระบบอัตโนมัติของกระบวนการได้
โซลินอยด์วาล์วสามารถใช้เพื่อควบคุมการจ่ายอากาศของแอคชูเอเตอร์ตามสัญญาณควบคุมไฟฟ้าจากระบบอัตโนมัติของโรงงาน
สามารถเพิ่มอุปกรณ์เสริมป้อนกลับตำแหน่งได้ในกรณีที่ PLC หรือระบบควบคุมต้องการการยืนยันสถานะเปิดหรือปิดของวาล์ว
ตัวควบคุมตัวกรองอากาศสามารถรวมเข้ากับวงจรนิวแมติกเพื่อช่วยให้อากาศอัดมีการปรับสภาพอย่างเหมาะสมเพื่อการทำงานของแอคทูเอเตอร์ที่เสถียร
บอลวาล์วแบบตรงสุขาภิบาลแบบนิวแมติกส์ 3 ชิ้นสามารถใช้ในระบบยาและกระบวนการทางชีวภาพ สำหรับการใช้งานที่เข้ากันได้ เช่น น้ำบริสุทธิ์, WFI, การถ่ายเทของเหลวปลอดเชื้อ, การผลิตวัคซีน, อุปกรณ์การแปรรูปทางชีวภาพ และระบบ CIP/SIP
การใช้งานทั่วไป ได้แก่ นม โยเกิร์ต ส่วนผสมจากนม ซอส น้ำมันสำหรับบริโภค และระบบแปรรูปอาหารเหลวอื่นๆ ที่เข้ากันได้ ซึ่งจำเป็นต้องมีการแยกการไหลอย่างถูกสุขลักษณะ
โครงสร้างแบบเต็มช่องสามารถใช้ได้ในสายการผลิตเบียร์ น้ำอัดลม น้ำผลไม้ และเครื่องดื่มอื่นๆ ที่ต้องการการถ่ายโอนของเหลวที่มีประสิทธิภาพและการปิดเครื่องอัตโนมัติ
วาล์วนี้เหมาะสำหรับระบบการผลิตที่รองรับการจัดการแชมพู โลชั่น ครีม และส่วนผสมเครื่องสำอาง ซึ่งความสะอาดและการควบคุมกระบวนการมีความสำคัญ
สำหรับการใช้งานสารเคมีละเอียด น้ำที่มีความบริสุทธิ์สูง ห้องปฏิบัติการ และการใช้งานอื่นๆ ที่ไวต่อความสะอาด โครงสร้างเหล็กกล้าไร้สนิมและเส้นทางการไหลขัดเงาช่วยให้การจัดการของเหลวมีการควบคุม
หากกระบวนการนี้ต้องมีการตรวจสอบหรือเปลี่ยนบ่าวาล์วและซีลบ่อยครั้ง โครงสร้างแบบสามชิ้นจะช่วยให้เข้าถึงส่วนประกอบภายในได้ง่ายขึ้น
ยืนยันกระบวนการของเหลวหรือก๊าซก่อนที่จะเลือก SUS304 หรือ SUS316L และวัสดุที่นั่งและซีลที่เหมาะสม
ช่วงแรงดันใช้งานมาตรฐานอยู่ที่ 1.0–1.6 MPa ในขณะที่อุณหภูมิในการทำงานอาจอยู่ที่ -20°C ถึง +150°C ขึ้นอยู่กับวัสดุของเบาะนั่งที่เลือก
Ra ≤0.8 μm คือผิวสำเร็จมาตรฐาน การใช้งานที่มีข้อกำหนดด้านพื้นผิวที่เข้มงวดมากขึ้นสามารถระบุผิวสำเร็จ Ra ≤0.4 μm ที่เป็นอุปกรณ์เสริมได้
ตรวจสอบการเชื่อมต่อที่จำเป็นและมาตรฐานที่เกี่ยวข้องก่อนสั่งซื้อ โดยเฉพาะอย่างยิ่งเมื่อเปลี่ยนวาล์วสุขาภิบาลที่มีอยู่
สำหรับระบบอัตโนมัติ ให้ยืนยันการกำหนดค่าแอคชูเอเตอร์แบบนิวแมติกและจำเป็นต้องมีโซลินอยด์วาล์ว การตอบสนองตำแหน่ง หรืออุปกรณ์เสริมการควบคุมอื่นๆ หรือไม่
ระยะเวลารอคอยการผลิตมาตรฐานคือ 2-4 สัปดาห์ ขึ้นอยู่กับปริมาณการสั่งซื้อ ข้อมูลจำเพาะ และความพร้อมของวัสดุ คำสั่งซื้อเร่งด่วนควรได้รับการยืนยันกับ AVM ก่อนซื้อ
เงื่อนไขการชำระเงินมาตรฐานคือเงินฝาก 30% และส่วนที่เหลืออีก 70% ชำระก่อนจัดส่งโดย T/T หรือ L/C คำสั่งซื้อที่มีมูลค่าน้อยอาจต้องชำระเงินเต็มจำนวนก่อนการผลิต
วาล์วถูกบรรจุอย่างแน่นหนาในกล่องกระดาษและกล่องไม้ที่เหมาะสม เพื่อลดความเสี่ยงของความเสียหายระหว่างการจัดการและการขนส่งระหว่างประเทศ
ข้อได้เปรียบหลักคือการเข้าถึงการบำรุงรักษา ตัวเครื่องแบบสามชิ้นทำให้ส่วนวาล์วส่วนกลางสามารถแยกออกได้ เพื่อให้สามารถตรวจสอบหรือเปลี่ยนส่วนประกอบภายในได้สะดวกยิ่งขึ้น
การออกแบบแบบ 3 ชิ้นช่วยให้สามารถเข้าถึงส่วนประกอบภายในเพื่อการบำรุงรักษาได้มากขึ้น ในขณะที่การออกแบบแบบ 2 ชิ้นโดยทั่วไปช่วยให้โครงสร้างตัวเครื่องเรียบง่ายและกะทัดรัดยิ่งขึ้น
ใช่. วาล์วใช้การออกแบบบอลเจาะเต็มเพื่อให้ทางไหลค่อนข้างไม่จำกัด และลดการสูญเสียแรงดันเมื่อเปิดเต็มที่
ใช่. โครงสร้างด้านสุขอนามัยรองรับการบูรณาการเข้ากับกระบวนการ CIP และ SIP ควรยืนยันพารามิเตอร์การทำความสะอาดและการฆ่าเชื้อตามจริงโดยพิจารณาจากวัสดุที่นั่งและซีลที่เลือก
ตัววาล์วและลูกกลมมีจำหน่ายในสแตนเลส SUS304 หรือ SUS316L พร้อมตัวเลือกการซีล PTFE, ซิลิโคน, EPDM และ FKM
ความดันใช้งานที่ระบุคือ 1.0–1.6 MPa ควรยืนยันระดับแรงดันที่แน่นอนตามขนาดและการกำหนดค่าที่เลือก
ช่วงที่ระบุคือ -20°C ถึง +150°C ขึ้นอยู่กับวัสดุเบาะที่เลือก
ใช่. การกำหนดค่าแบบนิวแมติกรองรับการทำงานแบบอัตโนมัติและสามารถติดตั้งระบบควบคุมที่เข้ากันได้และอุปกรณ์เสริมป้อนกลับตำแหน่ง
สำหรับระบบกระบวนการที่ถูกสุขลักษณะซึ่งการเข้าถึงภายใน การไหลเต็มรู และการปิดระบบนิวแมติกเป็นข้อกำหนดสำคัญ บอลวาล์วแบบตรงสุขาภิบาล 3 ชิ้นของ AVM มอบการกำหนดค่าวาล์วที่ใช้งานได้จริงสำหรับการใช้งานด้านสุขอนามัยที่มีความต้องการสูง
จัดเตรียมขนาดวาล์ว สื่อในกระบวนการ ความดัน อุณหภูมิ มาตรฐานการเชื่อมต่อ ข้อกำหนดด้านพื้นผิว และข้อกำหนดการควบคุมด้วยลมแก่ AVM เพื่อกำหนดการกำหนดค่าที่เหมาะสม
